Дизайн

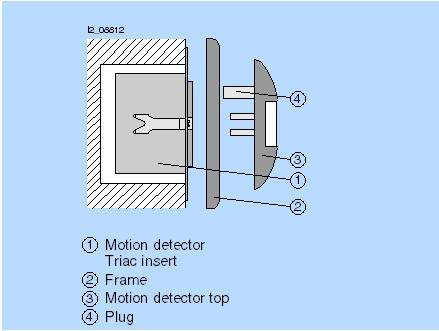

Симисторная электрическая часть датчика движения (1) устанавливается в монтажной коробке согласно DIN 49073.

Соеденительные зажимы должны быть направлены вниз (при настенном монтаже).

Симисторная электрическая часть применяется только в комбинации с детектором датчика движения (3). Детектор датчика движения (3) устанавливается вместе с рамкой (2) на электрическую часть (1). Подсоединение осуществляется через штекер (4).

Ламповая нагрузка для электромагнитных трансформаторов составляет не менее 85% номинальной нагрузки.

Общая нагрузка, включая мощность потерь трансформатора не должна превышать 400 Вт/ВА.

В зависимости от видов монтажа необходимо уменьшать максимальную общую потребляемую мощность:

• на 10 % на каждые 5 °С превышения температуры окружающей среды свыше 25 °C,
• на 15 % при встраивании в деревянное основание, сухую штукатурку или полую стену,
• на 20 % при встраивании в многоместные комбинации.


Применение вспомогательных устройств

С помощью вспомогательной электрической части датчика движения можно расширить площадь контроля основного устройства.

С помощью механических кнопочных выключателей (НО) освещения может включаться ииз нескольких точек независимо от освещенности..

Комментарий: при работе со вспомогательными устройствами на основном устройстве в обязательном порядке должен быть установлен детектор датчика движения. Иначе устройство работать не будет.

Механический кнопочныйвыключатель без лампы тлеющего разряда и вспомогательная электрическая часть могут также комбинироваться.

Схема подключения

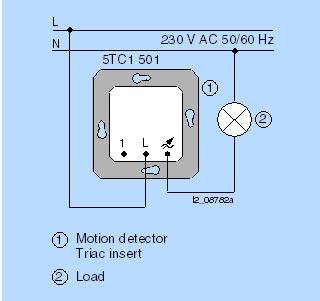

Подключение симисторной электрической части датчика движения

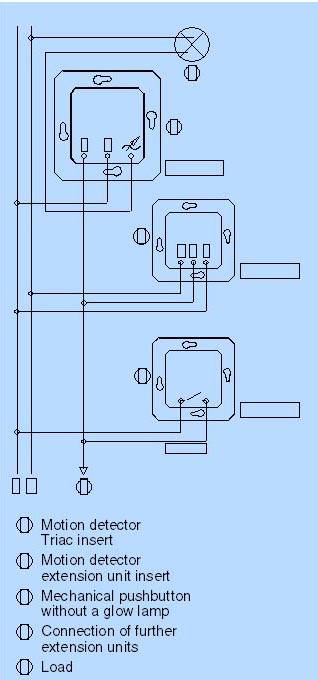

Подключение всех возможных электрических частей.
