Интеграция

Подготовка плоских кабелей в круглой оболочке к сборке

Плоский кабель в круглой оболочке сначала обрезается пользователем до нужной длины перед сборкой.

Плоский кабель в круглой оболочке 1 x 16 выводов

При подключении к верхней розетке фронтального соединителя оболочка кабеля должна быть удалена примерно на 315 мм, при подключении ко второй розетке сверху – примерно на 270 мм, при подключении ко второй розетке снизу – примерно на 160 мм, и при подключении к нижней розетке – примерно на 140 мм.

Для подключения к клеммному блоку от оболочки кабеля должно быть удалено примерно 40 мм.

Плоский кабель в круглой оболочке 2 x 16 выводов

При подключении к двум верхним розеткам фронтального соединителя оболочка кабеля должна быть удалена примерно на 270 мм, а затем внешний плоский кабель укорачивается примерно на 265 мм, а внутренний плоский кабель – на 230 мм. Для двух нижних розеток фронтального соединителя оболочка кабеля должна быть удалена примерно на 120 мм, а затем внешний плоский кабель укорачивается примерно на 115 мм, а внутренний плоский кабель – на 85 мм.

Для подключения к клеммному блоку от оболочки кабеля должно быть удалено примерно 100 мм.

Подключение плоского кабеля в круглой оболочке к 16-контактному разъему

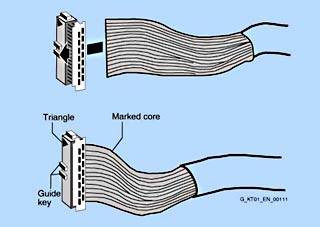

Плоский кабель вставляется в 16-контактный разъем. На разъеме имеется направляющий элемент. Контакт 1 отмечен треугольником со стороны направляющего элемента.

Плоский кабель должен быть вставлен таким образом, чтобы помеченная жила на плоском кабеле заканчивалась над треугольником разъема.

Вы должны быть абсолютно уверены в правильности положения помеченной жилы, как на фронтальном соединителе (см. рисунок сверху справа), так и на клеммном блоке (см. рисунок снизу справа). Разъем предназначен для монтажа с прорезанием изоляции и теперь может быть легко запрессован.

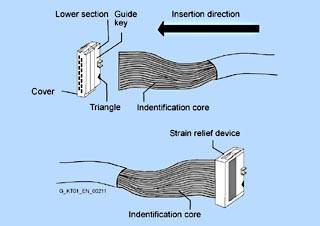

Теперь закрепите компенсатор натяжения. Для этого снова наложите плоский кабель в круглой оболочке на штекер.

Теперь поставляемый компенсатор натяжения может быть надвинут на кабель и закреплен на штекере.

Сборка плоского кабеля в круглой оболочке с 16-контактным штекером для подключения фронтального соединителя для SIMATIC S7-400

Подключение плоского кабеля в круглой оболочке к 16-контактному штекеру
