Дизайн

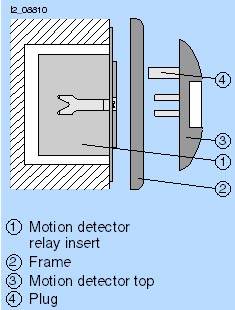

Релейная электрическая часть датчика движения (1) устанавливается в монтажной коробке согласно DIN 49073.

При этом соеденительные зажимы должны быть направлены вниз (при настенном монтаже).

Релейная электрическая часть датчика движения применяется только в комбинации с детектором датчика движения. Детектор датчика движения (3) устанавливается вместе с рамкой (2) на электрическую часть. Подключение контактов осуществляется с помощью штекера (4).

Детектор датчика движения устанавливается до подачи напряжения сети. Его нельзя зименять под напряжением, это может привести к сбоям в работе.

Исчезновение напряжения сети > 1 с приводит к отключению релейной части датчика движения.

Для защиты оборудования на выходе предусматривается автоматический выключатель 10 A.

Ноебходимо учитывать максимальную общую потребляемую мощность и специфику нагрузок в соответствии с техническими характеристиками.

В зависимости от видов монтажа необходимо уменьшать максимальную общую потребляемую мощность:

• на 10 % на каждые 5 °С превышения температуры окружающей средысвыше 25 °C,
• на 15 % при встраивании в деревянное основание, сухую штукатурку или полую стену,
• на 20 % при встраивании в многоместные комбинации.


Применение вспомогательных устройств

С помощью вспомогательной электрический части датчика движения можно расширить площадь контроля основного устройства.

С помощью механических кнопочных выключателей (НО) освещение может включаться из нескольких точек независимо от освещенности.

Комментарий: при работе со вспомогательными устройствами на основном устройстве в обязательном порядке должен быть установлен детектор датчика движения. Иначе устройство работать не будет. Вспомогательная электрическая часть датчика движения и механический кнопочный выключатель без лампы тлеющего разряда могут в комбинации подключаться к основному устройству.

Схема подключения

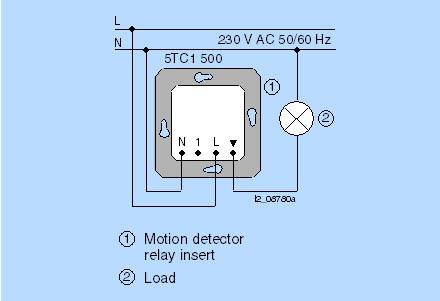

Подключение релейной электрической части датчика движения

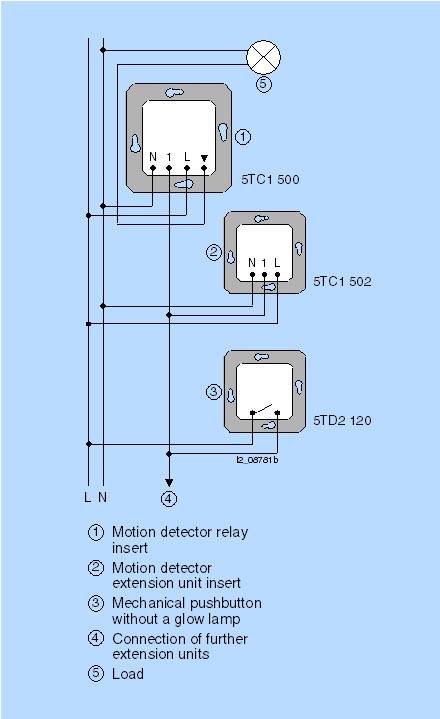

Подключение всех возможных электрических частей
