Монтажные аксессуары - Система измерения SIMODRIVE sensor

Монтажные аксессуары - Система измерения SIMODRIVE sensor

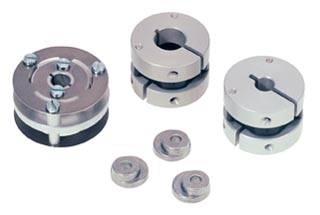

Для круговых датчиков в качестве монтажных принадлежностей поставляются прихваты и муфты. Прихваты служат для крепежа  датчиков с помощью синхронного фланца.

Для датчиков с фланцевой розеткой или с кабелем и штекером датчика поставляется ответная часть штекера для диаметра кабеля от 5.5 мм (0.2 дюйма) до 12 мм (0.5 дюйма). Штекеры с 12 контактами подходят для всех инкрементных датчиков.  Штекеры с 17 контактами подходят для датчиков с EnDat.

Технические данные



Упругая муфта

Разъемная муфта

Момент передачи, макс.

0.8 Nm (7 lbf-in)

0.7 Nm (6.2 lbf-in)

Диаметр вала

6 mm (0.2 in) on both sides or d1 = 6 mm (0.2 in), d2 = 5 mm (0.2 in)

6 mm (0.2 in) on both sides or 10 mm (0.4 in) on both sides

Смещение центров валов макс.

0.4 mm (0.01 in)

0.5 mm (0.02 in)

Осевое смещение

±0.4 mm (0.01 in)

±0.5 mm (0.02 in)

Угловая погрешность валов, макс.

3°

1°

Жесткость на кручение

150 Nm/rad (1327.5 lbf-in/rad)

31 Nm/rad (274.3 lbf-in/rad)

Жесткость поперечного смещения

6 N/mm
(1.34 lbf-in)

10 N/mm
(2.25 lbf-in)

Момент инерции

19 g cm2
(168 x 10-7 lbf-in-s2)

20 g cm2
(177 x 10-7 lbf-in-s2)

Число оборотов, макс.

12000 rpm

12000 rpm

Рабочая температура




  • максимум

+150 °C (302 °F)

+80 °C (176 °F)
  • минимум

-40 °C (-40 °F)

-40 °C (-40 °F)

Вес, около

16 g (0.03 lb)

20 g (0.04 lb)



Заказные данные

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
6FX2001-7KF06SINUMERIK (ПРИНАДЛЕЖНОСТИ) УПРУГАЯ МУФТА 6/5 MM0.0184 - 6 недель (B)1
6FX2001-7KF10SINUMERIK (ПРИНАДЛЕЖНОСТИ) УПРУГАЯ МУФТА 6/6 MM0.0184 - 6 недель (B)1
6FX2001-7KP01SINUMERIK (ПРИНАДЛЕЖНОСТИ) ПРИХВАТ ДЛЯ ДАТЧИКА0.0034 - 6 недель (B)1
6FX2001-7KS06SIMODRIVE ПРИНАДЛЕЖНОСТИ ВСТАВНАЯ МУФТА 6/6 MM (ИНКР. ДАТЧИК)0.024 - 6 недель (B)1
6FX2001-7KS10SIMODRIVE ПРИНАДЛЕЖНОСТИ ВСТАВНАЯ МУФТА 10/10 MM (ИНКР. ДАТЧИК)0.0184 - 6 недель (B)1
6FX2003-0SA12СИГНАЛЬНЫЙ ШТЕКЕР 12-ПОЛ. ВНЕШ. РЕЗЬБА, ШТИФТ 1 Х 12-ПОЛ. ИЗОЛЯТОР 12 Х КОНТАКТ.ШТЫРЕК (0,08-0,22MM2) 12 Х КОНТАКТ.ШТЫРЕК (0,20-0,56MM2) 2 Х КАБЕЛЬН. ЗАЖИМ ОТ 6,5 ДО 10 И ОТ 10,1 ДО 13 MM УПАКОВКА = 1 ШТ.0.1044 - 6 недель (B)1
6FX2003-0SU12СИГНАЛЬНЫЙ ШТЕКЕР 12 ПОЛЮС. РОЗЕТКА С НАКИДНОЙ ГАЙКОЙ 1 Х 12-ПОЛ. ИЗОЛЯТОР 12 Х КОНТ. (0,08-0,22 MM2) 12 Х КОНТ. (0,20-0,56 MM2) 2 Х КАБЕЛЬН. ЗАЖИМ ОТ 6,5 ОТ 10 И ОТ 10,1 ДО 13 MM УПАКОВКА = 1 ШТ.0.1044 - 6 недель (B)1
6FX2003-0SU17СИГНАЛЬНЫЙ ШТЕКЕР 17 ПОЛЮС. РОЗЕТКА С НАКИДНОЙ ГАЙКОЙ 1 Х 17-ПОЛ. ИЗОЛЯТОР 17 Х КОНТ. (0,08-0,22 MM2) 17 Х КОНТ. (0,20-0,56 MM2) 2 Х КАБЕЛЬН. ЗАЖИМ ОТ 6,5 ДО 10 И ОТ 10,1 ДО 13 MM УПАКОВКА= 1 ШТ.0.1044 - 6 недель (B)1
