Монтажные комплекты быстрого монтажа и монтажные комплекты

Разделы

Монтажные комплекты быстрого монтажа и монтажные комплекты


Исполнение

№ для ззаказа

8GS4 016-1

Монтажная плата для телекоммуникационных блоков

  • из перфорированной листовой стали
  • с закладными гайками и приспособлениями быстрого фиксирования
  • с 1 комплектом закладных гаек M5, ширина 250 мм



Высота


  • 900 mm

8GS4016-1
  • 1050 mm

8GS4016-2
  • 1200 mm

8GS4016-3
  • 1350 mm

8GS4016-4

8GK9 920-0KK21

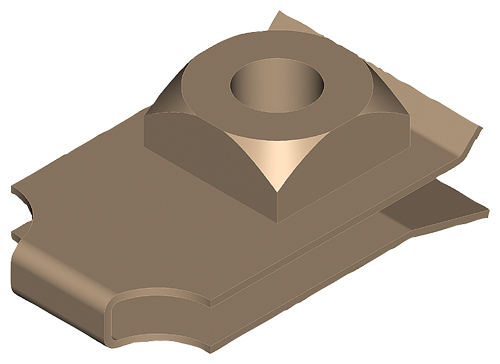

Закладные гайки для перфорированных плат



Версии


  • M6 (1 комплект = 10 штук)

8GK9920-0KK21
  • M5 (1 комплект = 10 штук)

8GK9920-0KK22
  • M4 (1 комплект = 10 штук)

8GK9920-0KK23

8GK9 650-0KK00

Держатели сборных шин

с соответствующим несущим стальным листом



Версии


  • 1−полюсный
  • для медных сборных шин 12 x 5 (10) мм, 20 x 5 (10) мм, 30 x 5 (10) мм
  • Высота 150 mm

5SH3506
  • 5-полюсный
  • расстояние между сборными шинами 40 мм
  • для медных сборных шин 12 х 5 (10) мм
  • для монтажа предохранителей−выключателей−разъединителей 3NP
  • Высота 300 mm

8GK9650-0KK00
  • 3-полюсный
  • расстояние между сборными шина 60 мм
  • для медных сборных шин 12 × 5 (10) mm, 20 × 5 (10) mm,
  • 30 × 5 (10) mm

8GK9711-0KK03



Медные сборные шины



Версии


  • поперечное сечение 12 х 5 мм, сила тока 250 A


  • длина 250 mm

8GK9731-0KK10
  • длина 500 mm

8GK9731-0KK20
  • длина 750 mm

8GK9731-0KK30
  • длина 1000 mm

8GK9731-0KK40
  • длина 1250 mm

8GK9731-0KK50
  • поперечное сечение 20 х 5 мм, сила тока 320 A


  • длина 250 mm

8GK9733-0KK10
  • длина 500 mm

8GK9733-0KK20
  • длина 750 mm

8GK9733-0KK30
  • длина 1000 mm

8GK9733-0KK40
  • длина 1250 mm

8GK9733-0KK50
  • поперечное сечение 30 х 5 мм, сила тока 450 A


  • длина 250 mm

8GK9735-0KK10
  • длина 500 mm

8GK9735-0KK20
  • длина 750 mm

8GK9735-0KK30
  • длина 1000 mm

8GK9735-0KK40
  • длина 1250 mm

8GK9735-0KK50

8GK9 910-0KK30

Опоры для крышки незадействованных модулей

  • удлиненное исполнение
  • материал: пластмасса
  • 1 комплект = 4 штуки

8GK9910-0KK30

8GK9 910-0KK10

Шина N-/PE

  • для установки на вертикальные траверсы
  • с 2 х 29 зажимами
  • 16 mm2
  • длина 250 mm

8GK9910-0KK10

8GK9 910-0KK11

Шина N-/PE во втычном исполнении



Версии


  • с 6−ю винтовыми зажимами от 2,5 до 16 мм2 и 21 втычным зажимом от 1,5 до 4 мм2 для установки на вертикальные траверсы с наклоном в 30 градусов, ширина 250 mm

8GK9910-0KK11
  • шина PE с 6−ю винтовыми зажимами от 2,5 до 16 мм2 и 21 втычным зажимом от 1,5 до 4 мм2 и  шина N с 2 винтовыми зажимами от 2,5 до 16 мм2 и 10 втычными зажимами от 1,5 до 4 мм2 для установки на вертикальные траверсы с наклоном в 30 градусов, ширина 250 mm

8GK9910-0KK12

8US19 21-2AA00 ... AD00

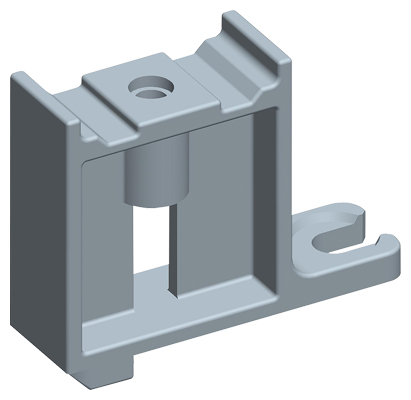

Клеммы для присоединения проводов круглого сечения



Версии


  • толщина шины 5 мм


  • поперечное сечение присоединения 1.5 ... 16 mm2

8US1921-2AA00
  • поперечное сечение присоединения 1.5 ... 35 mm2

8US1921-2AB00
  • поперечное сечение присоединения 16 ... 70 mm2

8US1921-2AD00
  • поперечное сечение присоединения 16 ... 120 mm2

8US1921-2AC00
  • толщина шины 10 мм


  • поперечное сечение присоединения 1.5 ... 16 mm2

8US1921-2BA00
  • поперечное сечение присоединения 1.5 ... 35 mm2

8US1921-2BB00
  • поперечное сечение присоединения 16 ... 70 mm2

8US1921-2BD00
  • поперечное сечение присоединения 16 ... 120 mm2

8US1921-2BC00

8GK9 920-0KK24

Комплект запасных дверных шарниров

  • для распределительных шкафов напольного и настенного исполнения
  • 1 комплект = 2 штуки

8GK9920-0KK24

8GK9 301-2KK01

8GK9 103-0KK10

Перегородки

  • для оптического и пространственного разделения различных потенциалов
  • материал: пластмасса
  • для конструктивной глубины шкафа 210 мм



Версии


  • вертикальные


  • высота 300 mm

8GK9301-2KK01
  • высота 450 mm

8GK9301-3KK01
  • высота 600 mm

8GK9101-4KK01
  • высота 750 mm

8GK9101-5KK01
  • высота 900 mm

8GK9101-6KK01
  • высота 1050 mm

8GK9101-7KK01
  • высота 1200 mm

8GK9101-8KK01
  • высота 1350 mm

8GK9102-8KK01
  • горизонтальные


  • ширина 250 mm

8GK9103-0KK10
  • ширина 500 mm

8GK9103-0KK20
  • ширина 750 mm

8GK9103-0KK30

8GK9 910-0KK00

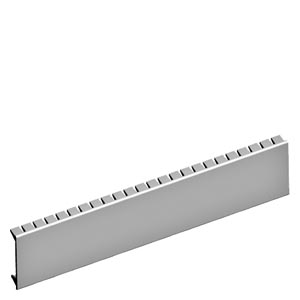

Полоса-заглушка

цвет RAL 7035 (цвет: светло−серый)



Версии


  • для 12 TE (1 TE = 18 мм)

8GK9910-0KK00
  • длина 1 м, без предварительных насечек для уменьшения длины

8GK9910-0KK01



Набор соединительных элементов, IP43/IP55

  • для установки корпусов рядом друг с другом
  • винты, шайбы, гайки и уплотнительная лента, рулон 10 м

8GK9920-0KK31

Примечание



При электрическом соединении необходим проходной фланец!



8GK9 910-1KK80

Держатель проводов

  • для DIN−рейкиs
  • 1 комплект = 10 штук

8GK9910-1KK80

8GK9 910-0KK27

Монтажный инструмент ALPHA

  • для опор, короткое и длинное исполнение, с эргономичной ручкой

8GK9910-0KK27

8GK9 910-0KK34

Хомут для установки DIN-рейки

  • для утопленной установки DIN−рейки (1 комплект = 2 штуки)

8GK9910-0KK34



DIN-рейка

  • изолированная, для утопленной установки
  • ширина 250 mm

8GK9910-0KK35



Винты

  • самонарезающие
  • M5 x 10
  • Большая упаковка: 500 шт.

8GK9911-0KK00

8GK9 911-0KK01

Сверхглубокие кронштейны

  • Регулируемая глубина
  • Большая упаковка: 10 шт

8GK9911-0KK01

8GK9 911-0KK02

Накидываемые сверху кронштейны, универсальные

Большая упаковка: 10 шт

8GK9911-0KK02



Удлинители поддержки

  • 7.5 mm
  • Большая упаковка: 100 шт

8GK9911-0KK03

8GK9 911-0KK05

Изолирующие крепления

  • Для изолирующего монтада DIN - реек
  • Большая упаковка: 50 шт



Версии


  • 12 mm

8GK9911-0KK04
  • 31.5 mm

8GK9911-0KK05
  • 55.5 mm

8GK9911-0KK06






Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
5SH3540031N / PE ШИННЫЙ СУППОРТ 11.60
8GK9101-4KK01039ALPHA 400/630 РАЗДЕЛИТЕЛЬ ВЕРТИКАЛЬНЫЙ В=600 8.72
8GK9101-5KK01039ALPHA 400/630 РАЗДЕЛИТЕЛЬ ВЕРТИКАЛЬНЫЙ В=750 10.39
8GK9101-6KK01039ALPHA 400/630 РАЗДЕЛИТЕЛЬ ВЕРТИКАЛЬНЫЙ В=900 12.70
8GK9101-7KK01039ALPHA 400/630 РАЗДЕЛИТЕЛЬ ВЕРТИКАЛЬНЫЙ В=1050 14.35
8GK9101-8KK01039ALPHA 400/630 РАЗДЕЛИТЕЛЬ ВЕРТИКАЛЬНЫЙ В=1200 17.16
8GK9102-8KK01039ALPHA 400/630 РАЗДЕЛИТЕЛЬ ВЕРТИКАЛЬНЫЙ В=1350 18.56
8GK9103-0KK10039ALPHA 400/630 РАЗДЕЛИТЕЛЬ ГОРИЗОНТАЛЬНЫЙ Г=250 7.87
8GK9103-0KK20039ALPHA 400/630 РАЗДЕЛИТЕЛЬ ГОРИЗОНТАЛЬНЫЙ Г=500 9.76
8GK9103-0KK30039ALPHA 400/630 РАЗДЕЛИТЕЛЬ ГОРИЗОНТАЛЬНЫЙ Г=750 16.27
8GK9301-2KK01039ALPHA 400/630 РАЗДЕЛИТЕЛЬ ВЕРТИКАЛЬНЫЙ В=300 4.98
8GK9301-3KK01039ALPHA 400/630 РАЗДЕЛИТЕЛЬ ВЕРТИКАЛЬНЫЙ В=450 6.82
8GK9650-0KK00039ALPHA 400/630, BB ДЕРЖАТЕЛЬ 5-P; 40MM 28.59
8GK9711-0KK03039ALPHA 400/630 DIN ШИННЫЙ ДЕРЖАТЕЛЬ, 3-ПОЛ ЦЕНТР.ОТВ. 60MM ДЛЯ УСТ. SS12X5(10),20X5 (10),30X5(10) ДЛЯ SR60 ШИННОЙ СИСТЕМЫ В=300 33.03
8GK9731-0KK10039ALPHA МЕДНАЯ ШИНА SS 12Х5ММ 250В L=250ММ 7.00
8GK9731-0KK20039ALPHA МЕДНАЯ ШИНА SS 12Х5ММ 250В L=500ММ 14.10
8GK9731-0KK30039ALPHA МЕДНАЯ ШИНА SS 12Х5ММ 250В L=750ММ 21.22
8GK9731-0KK40039ALPHA МЕДНАЯ ШИНА SS 12Х5ММ 250В L=1000ММ 28.47
8GK9731-0KK50039ALPHA МЕДНАЯ ШИНА SS 12Х5ММ 250В L=1250ММ 34.30
8GK9733-0KK10039ALPHA МЕДНАЯ ШИНА SS 20Х5ММ 320В L=250ММ 11.71
8GK9733-0KK20039ALPHA МЕДНАЯ ШИНА SS 20Х5ММ 320В L=500ММ 23.89
8GK9733-0KK30039ALPHA МЕДНАЯ ШИНА SS 20Х5ММ 320В L=750ММ 35.82
8GK9733-0KK40039ALPHA МЕДНАЯ ШИНА SS 20Х5ММ 320В L=1000ММ 46.88
8GK9733-0KK50039ALPHA МЕДНАЯ ШИНА SS 20Х5ММ 320В L=1250ММ 57.04
8GK9735-0KK10039ALPHA МЕДНАЯ ШИНА SS 30Х5ММ 450В L=250ММ 19.58
8GK9735-0KK20039ALPHA МЕДНАЯ ШИНА SS 30Х5ММ 450В L=500ММ 35.44
8GK9735-0KK30039ALPHA МЕДНАЯ ШИНА SS 30Х5ММ 450В L=750ММ 53.23
8GK9735-0KK40039ALPHA МЕДНАЯ ШИНА SS 30Х5ММ 450В L=1000ММ 71.66
8GK9735-0KK50039ALPHA МЕДНАЯ ШИНА SS 30Х5ММ 450В L=1250ММ 86.66
8GK9910-0KK00039ALPHA 1-КОМПОНЕНТНЫЙ ФЛАНЕЦ ДЛЯ КАБЕЛЬНОГО ВВОДА IP55 1.74
8GK9910-0KK01039ALPHA 2-КОМПОНЕНТНЫЙ ФЛАНЕЦ ДЛЯ КАБЕЛЬНОГО ВВОДА IP55 13.97
8GK9910-0KK11039N/PE-ШИНА С КЛЕММАМИ 6 ВИНТОВЫХ ОТ 2.5 ДО 16КВ.MM И 21 СОЕД. ОТ 1.5 ДО 4КВ.MM 44.21
8GK9910-0KK12039N/PE-ШИНА С 6XВИНТАМИ ОТ 2.5 ДО 16MM2 И 21XЗАЖИМАМИ ОТ 1.5 ДО 4MM2 НА PE И С N-N ЗАЖИМ С 2 X ВИНТ ОТ 2.5 ДО 16MM2 И 10XЗАЖИМ ОТ 1.5 ДО 4MM2 49.17
8GK9910-0KK27039ALPHA МОНТИРУЕМОЕ УСТР-ВО ДЛЯ РАЗДЕЛИТЕЛЯ КОРОТКОЕ И ДЛИННОЕ С ЭРГОНОМИЧНОЙ РУЧКОЙ 60.10
8GK9910-0KK30039ALPHA 160/400 ДЕРЖАТЕЛЬ ДЛЯ ПЕРЕДН. КРЫШЕК ИЗБЫТ. ИЗОЛИР. ПАНЕЛЕЙ ПУСТЫХ ШКАФОВ (4ШТ.) 9.91
8GK9910-0KK34039ALPHA СВЕРХГЛУБОКАЯ КЛИПСА ДЛЯ КРЕПЛЕНИЯ НА РЕЙКУ ПРЕРЫВ. ШИН (1КОМПЛ. = 2ШТ.) 40.53
8GK9910-0KK35039УСТАНАВЛИВАЕМЫЙ ШИННЫЙ КОМПЛЕКТ С ШИНАМИ В=7,5ММ Ш=500ММ 22.99
8GK9910-0KK40039МОНТАЖНЫЙ КОМПЛЕКТ С ЗАКРЫТОЙ DIN-РЕЙКОЙ 7.5ММ, ШИРИНА 500ММ 27.70
8GK9910-0KK41039МОНТАЖНЫЙ КОМПЛЕКТ С ЗАКРЫТОЙ DIN-РЕЙКОЙ 7.5ММ, ШИРИНА 750ММ 38.11
8GK9910-0KK80039ALPHA 400/630 КАБЕЛЬ ДЕРЖАТЕЛЬ НА СТАНДАРТНАЯ МОНТАЖНАЯ РЕЛЬСА МИН.. РАСПОРЯЖЕНИЕ КОЛИЧЕСТВО 200 ЕДИНИЦ 1.15
8GK9911-0KK00039ALPHA DIN, ВИНТЫ M5X10 0.07
8GK9911-0KK01039ALPHA 630, ЭКСТРА-ГЛУБОКАЯ КОНСОЛЬ 10.34
8GK9911-0KK02039ALPHA 630, ТЁМНАЯ КОНСОЛЬ 4.76
8GK9911-0KK03039ALPHA , ВСПОМОГАТЕЛЬНОЕ РАСТЯГИВАНИЕ 0.50
8GK9911-0KK04039ALPHA DIN, ISO ВСПОМОГАТЕЛЬНОЕ 12MM; 1.89
8GK9911-0KK05039ALPHA DIN, ISO ВСПОМОГАТЕЛЬНОЕ 31.5 MM 2.14
8GK9911-0KK06039ALPHA DIN, ISO ВСПОМОГАТЕЛЬНОЕ 55.5 MM 2.94
8GK9920-0KK24038ALPHA КОМПЛЕКТ ЗАПАСНЫХ ДВЕРНЫХ ШАРНИРОВ 9.17
8GK9920-0KK31039ALPHA 630 СОЕДЕНИТЕЛЬНЫЙ КОМПЛЕКТ УНИВЕРСАЛЬНЫЙ IP55 9.12
8US1921-2AA00143ПРИСОЕД.КЛЕММА НА СИСТЕМУ ШИН FOR 5MM BUSBAR THICKNESS 1,5-16MM2 100.77
8US1921-2AB00143СИСТЕМА ШИН, ACCESSORY FOR 40 AND 60 MM SYSTEM ONLY FOR 5MM BUSBAR THICKNESS 131.71
8US1921-2AC00143ПРИСОЕД.КЛЕММА НА СИСТЕМУ ШИН FOR 5MM BUSBAR THICKNESS 16-120MM2 5.17
8US1921-2AD00143ПРИСОЕД.КЛЕММА НА СИСТЕМУ ШИН FOR 5MM BUSBAR THICKNESS 16-70MM2 1.90
8US1921-2BA00143ПРИСОЕД.КЛЕММА НА СИСТЕМУ ШИН FOR 10MM BUSBAR THICKNESS 1,5-16MM2 2.04
8US1921-2BB00143ПРИСОЕД.КЛЕММА НА СИСТЕМУ ШИН FOR 10MM BUSBAR THICKNESS 1,5-35MM2 3.41
8US1921-2BC00143КЛЕММА ШИННОГО АДАПТЕРА FOR 10MM BUSBAR THICKNESS 16-120MM2 5.17
8US1921-2BD00143КЛЕММА ШИННОГО АДАПТЕРАFOR 10MM BUSBAR THICKNESS 16-70Q AS WELL AS FOR T- AND DOUBLE-T-PROFILE 3.66
