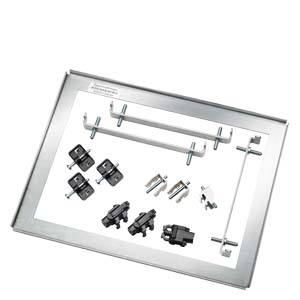

Монтажные рамки Применение монтажных рамок позволяет получать степень защиты IP65, NEMA4X и NEMA12 (только для внутренних установок). Они могут применяться только в тех случаях, когда толщина стенки шкафа или панели управления не превышает 3 мм.
Монтажные рамки имеют модификации для панелей операторов следующих типов:
- SIMATIC MP 277 8" Touch
- SIMATIC MP 277 8" Key
- SIMATIC MP 277 10" Touch
- SIMATIC MP 377 12" Touch
Технические данные
Монтажные рамки |
| 6AV6671-3CS00-0AX0 | 6AV6671-3CS01-0AX0 | 6AV6671-8XS00-0AX0 |
|
| Монтажные рамки для 8" TOUCH | Монтажные рамки для 8" KEY | Монтажные рамки для 10" / 12" TOUCH |
| Использование |
|
|
|
| В портретном варианте монтажа | Да | Да | Да |
| В ландшафтном варианте монтажа | Да | Да | Да |
| Стандарты, одобрения, сертификаты |
|
|
|
| CE | Да | Да | Да |
| Внешние условия |
|
|
|
| Диапазон рабочих температур |
|
|
|
| 55 °C | 55 °C | 55 °C |
| 0 °C | 0 °C | 0 °C |
| Температура хранения/транспортировки |
|
|
|
| -20 °C | -20 °C | -20 °C |
| 70 °C | 70 °C | 70 °C |
| Относительная влажность |
|
|
|
| 90 % | 90 % | 90 % |
| Материалы |
|
|
|
| Корпуса |
|
|
|
| Да | Да | Да |
| Поставка |
|
|
|
| Количество | 1 | 1 | 1 |
|
| 6AV6671-8XK00-0AX2 | 6AV6671-8XK00-0AX1 | 6AV6671-8XK00-0AX0 |
|
| Пластиковый зажим | Пружинный зажим | Алюминиевый зажим |
| Использование |
|
|
|
| В портретном варианте монтажа | Да | Да | Да |
| В ландшафтном варианте монтажа | Да | Да | Да |
| Стандарты, одобрния, сертификаты |
|
|
|
| CE | Да | Да | Да |
| Внешние условия |
|
|
|
| Диапазон рабочих температур |
|
|
|
| 55 °C | 55 °C | 55 °C |
| 0 °C | 0 °C | 0 °C |
| Температура хранения/транспортировки |
|
|
|
| -20 °C | -20 °C | -20 °C |
| 70 °C | 70 °C | 70 °C |
| ОТносительная влажность |
|
|
|
| 90 % | 90 % | 90 % |
| Материалы |
|
|
|
| Тип винта |
|
|
|
| Да |
| Да |
| Корпус |
|
|
|
| Да | Да |
|
|
|
| Да |
| Разрешения |
|
|
|
| Ширина | 30 мм | 20 мм | 15 мм |
| Высота | 17 мм; без винта | 35 мм | 21 мм; без винта |
| Толщина | 8 мм | 20 мм | 15 мм |
| Вес |
|
|
|
| Вес без упаковки | 4 г; на зажим | 8 г; на зажим | 5 г; на зажим |
| Поставка |
|
|
|
| Количество | 20 | 20 | 20 |
|
| 6AV6671-8XK00-0AX3 | 6AV6671-8XK00-0AX4 |
|
| Короткий листовой зажим | Длинный листовой зажим |
| Использование |
|
|
| В портретном варианте монтажа | Да | Да |
| В ландшафтном варианте монтажа | Да | Да |
| Стандарты, одобрения, сертификаты |
|
|
| CE | Да | Да |
| Внешние условия |
|
|
| Диапазон рабочих температур |
|
|
| 55 °C | 55 °C |
| 0 °C | 0 °C |
| Температура хранения/транспортировки |
|
|
| -20 °C | -20 °C |
| 70 °C | 70 °C |
| Относительная влажность |
|
|
| 90 % | 90 % |
| Материалы |
|
|
| Тип винта |
|
|
| Да | Да |
| Корпус |
|
|
| Да | Да |
| Размеры |
|
|
| Ширина | 20 мм | 142 мм |
| Высота | 15 мм; без винта | 18 мм; без винта |
| Толщина | 8 мм | 8 мм |
| Поставка |
|
|
| Количество | 20 | 10 |
|
| 6AV2181-4DM10-0AX0 | 6AV2181-4XM00-0AX0 |
| Монтаж |
|
|
| На стену / прямой монтаж | Да | Да |
| Степень и класс защиты |
|
|
| IP (спереди) | 20 | 20 |
| Стандарты, одобрения, сертификаты |
|
|
| CE | Да | Да |
| Внешние условия |
|
|
| Диапазон абочих температур |
|
|
| 55 °C | 55 °C |
| 0 °C | 0 °C |
| Температура хранения /транспортировки |
|
|
| -20 °C | -20 °C |
| 70 °C | 70 °C |
| Относительная влажность |
|
|
| 90 % | 90 % |
| Материалы |
|
|
| Пластик | Да | Да |
| Размеры |
|
|
| Ширина | 25 мм | 45 мм |
| Высота | 30 мм | 59 мм |
| Толщина | 10 мм | 12 мм |
| Вес |
|
|
| Вес без упаковки | 4 г; на один | 6 г; на один |
| Поставка |
|
|
| Количество | 5 | 5 |
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6AV2181-4DM10-0AX0 | 270 | ПЛАСТИКОВЫЙ СТОПОР ДЛЯ КАРТ ПАМЯТИ, ДЛЯ ПАНЕЛИ СЕРИИ COMFORT 4, ЗАЩИЩАЕТ ОТ ВЫПАДЕНИЯ УСТАНОВЛЕННЫЕ КАРТЫ ПАМЯТИ, 5 ШТУК В УПАКОВКЕ | 42.40 |
| 6AV2181-4XM00-0AX0 | 270 | ПЛАСТИКОВЫЙ СТОПОР ДЛЯ КАРТ ПАМЯТИ, ДЛЯ ПАНЕЛЕЙ СЕРИИ COMFORT 7-22, ЗАЩИЩАЕТ ОТ ВЫПАДЕНИЯ УСТАНОВЛЕННЫЕ КАРТЫ ПАМЯТИ, 5 ШТУК В УПАКОВКЕ | 42.40 |
| 6AV6671-3CS00-0AX0 | 270 | МОНТАЖНАЯ РАМКА ДЛЯ MP 277 8 TOUCH | 27.56 |
| 6AV6671-3CS01-0AX0 | 270 | МОНТАЖНАЯ РАМКА ДЛЯ MP 277 8 KEY | 27.56 |
| 6AV6671-8XK00-0AX0 | 270 | НАБОР АЛЮМИНИЕВЫХ МОНТАЖНЫХ ЗАЖИМОВ ДЛЯ BASIC PANEL, MP 177, OP/TP 277, MP 277, MP 377 И ТОНКИХ КЛИЕНТОВ, ДЛЯ ЛИСТОВОГО МЕТАЛЛА ТОЛЩИНОЙ ОТ 4 ДО 6 ММ, 20 АЛЮМИНИЕВЫХ МОНТАЖНЫХ ЗАЖИМОВ В УПАКОВКЕ | 32.86 |
| 6AV6671-8XK00-0AX1 | 270 | НАБОР ЗАЖИМОВ ДЛЯ BASIC PANEL, MP177,OP/TP277, MP 277, MP 377 12 TOUCH, MP377 15 И ТОНКИХ КЛИЕНТОВ, ДЛЯ ЛИСТОВОГО МЕТАЛЛА ТОЛЩИНОЙ ОТ 1 ДО 4 ММ, 20 МОНТАЖНЫХ ЗАЖИМОВ В УПАКОВКЕ | 32.86 |
| 6AV6671-8XK00-0AX2 | 270 | НАБОР ПЛАСТИКОВЫХ ЗАЖИМОВ ДЛЯ KTP400 COMFORT, KP400 COMFORT, TD17, OP7; OP77A/B, OP17, TP/OP170, TP/OP177, ЛЯ ЛИСТОВОГО МЕТАЛЛА ТОЛЩИНОЙ ОТ 6 ММ, 20 МОНТАЖНЫХ ЗАЖИМОВ В УПАКОВКЕ | 32.86 |
| 6AV6671-8XK00-0AX3 | 270 | НАБОР ЗАЖИМОВ, ЛИСТОВЫЕ ЗАЖИМЫ ДЛЯ 15-, 19- И 22-ХДЮЙМОВЫХ ШИРОКОФОРМАТНЫХ УСТРОЙСТВ - ПАНЕЛЕЙ СЕРИИ COMFORT, ПРОМЫШЛЕННЫХ ПК, МОНИТОРОВ И ТОНКИХ КЛИЕНТОВ, КРОМЕ SCD1900 19'' WIDESCREEN, ДЛЯ ЛИСТОВ ТОЛЩИНОЙ ДО 6 ММ, 20 ШТ. В УПАКОВКЕ | 42.40 |
| 6AV6671-8XK00-0AX4 | 270 | НАБОР ЗАЖИМОВ, УДЛИНЁННЫЕ СКОБОЧНЫЕ ЗАЖИМЫ ДЛЯ 15-, 19- И 22-ХДЮЙМОВЫХ ШИРОКОФОРМАТНЫХ УСТРОЙСТВ - ПАНЕЛЕЙ СЕРИИ COMFORT, ПРОМЫШЛЕННЫХ ПК, МОНИТОРОВ И ТОНКИХ КЛИЕНТОВ, КРОМЕ SCD1900 19'' WIDESCREEN, ДЛЯ ЛИСТОВ ТОЛЩИНОЙ ОТ 6 ДО 10 ММ, 10 ШТ. В УПАКОВКЕ | 68.90 |
| 6AV6671-8XS00-0AX0 | 270 | МОНТАЖНАЯ РАМКА ДЛЯ MP 277 10 TOUCH И MP 377 12 TOUCH | 27.56 |
