Монтажные стойки

Разделы

Скачать Обзор
Монтажные стойки
  • Механическая основа контроллеров SIMATIC S7-400/S7-400H/S7-400F/S7-400FH.
  • Для размещения модулей, и подключения модулей к цепям питания и внутренней шине контроллера.
  • Несколько вариантов исполнений для построения базовых блоков и стоек расширения.






Область применения

Скачать Обзор
Монтажные стойки

Монтажные стойки являются конструктивной основой контроллеров SIMATIC S7-400 и выполняют следующие функции:

  • Обеспечивают возможность установки всех модулей контроллера.
  • Обеспечивают питание всех модулей.
  • Объединяют отдельные модули в единую систему через систему встроенных шин.

Все стойки допускают настенный монтаж и могут устанавливаться в шкафы управления.

В SIMATIC S7-400 могут использоваться монтажные стойки несколько типов.

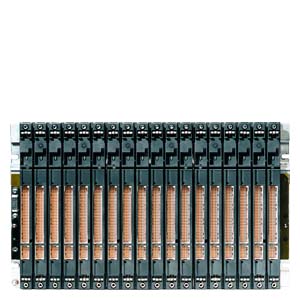

Универсальная монтажная стойка UR1
  • Используется для размещения модулей базовых блоков и стоек расширения.
  • Позволяет размещать до 18 модулей.
  • Может использоваться для построения базовых блоков систем автоматизации S7-400H.
Универсальная монтажная стойка UR2
  • Используется для размещения модулей базовых блоков и стоек расширения.
  • Позволяет размещать до 9 модулей.
  • Может использоваться для построения базовых блоков систем автоматизации S7-400H.
  • Наличие модификации с алюминиевым корпусом.
Монтажная стойка базового блока CR2
  • Используется для размещения модулей базовых блоков.
  • Позволяет размещать до 18 модулей.
  • Сегментированная внутренняя шина: Для функционирования двух независимых центральных процессоров S7-400, способных обмениваться данными через общую внутреннюю С-шину. Р-шина разделена на два независимых сегмента. Каждый центральный процессор обслуживает свой набор модулей ввода-вывода, подключенных к соответствующему сегменту Р-шины.
Монтажная стойка базового блока CR3
  • Используется для размещения модулей базовых блоков.
  • Позволяет размещать до 4 модулей.
Универсальная монтажная стойка для резервированных систем автоматизации UR2-H
  • Для построения резервированных систем автоматизации S7-400H на базе одной монтажной стойки.
  • Два независимых сегмента внутренней шины (Р- и С-шины в каждом сегменте), охватывающие по 9 слотов для установки модулей.
  • Позволяет размещать модули двух независимых систем автоматизации S7-400 в одной стойке.
  • Может использоваться для размещения модулей стоек расширения.
  • Позволяет размещать до 18 модулей.
  • Наличие модификации с алюминиевым корпусом.
Стойка расширения ER1
  • Для построения не дорогих систем расширения ввода-вывода.
  • Позволяет размещать до 18 модулей с ограниченными функциональными возможностями.
  • Может использоваться в системах ввода-вывода систем автоматизации SIMATIC S7-400H.
Стойка расширения ER2
  • Для построения не дорогих систем расширения ввода-вывода.
  • Позволяет размещать до 9 модулей с ограниченными функциональными возможностями.
  • Может использоваться в системах ввода-вывода систем автоматизации SIMATIC S7-400H.






Дизайн

Скачать Обзор
Монтажные стойки

Все монтажные стойки включают в свой состав:

  • Профильную шину со всеми необходимыми монтажными отверстиями для крепления модулей и контроллера.
  • Пластиковые направляющие детали для установки модулей контроллера.
  • Винт для подключения проводника заземления.
  • Внутреннюю шину с разъемами для подключения модулей.
Базовые блоки на основе UR1
  • 18 слотов для установки модулей контроллера.
  • Обязательное требование: наличие блока питания и центрального процессора.
  • Допускает расширение по схемам локального (до 5 м) и распределенного (до 600 м) ввода-вывода.
  • Требования к расширению:
    • наличие до 6 передающих интерфейсных модулей.
  • Допускает подключение до 21 стойки расширения.
Базовые блоки на основе UR2
  • 9 слотов для установки модулей контроллера.
  • Обязательное требование: наличие блока питания и центрального процессора.
  • Допускает расширение по схемам локального (до 5 м) и распределенного (до 600 м) ввода-вывода.
  • Требования к расширению:
    • наличие до 6 передающих интерфейсных модулей.
  • Допускает подключение до 21 стойки расширения.
Базовые блоки на основе CR2
  • 18 слотов для размещения модулей контроллера.
  • Обязательное требование: наличие блока питания и двух центральных процессоров.
  • Допускает расширение по схемам локального (до 5 м) и распределенного (до 600 м) ввода-вывода.
  • Требования к расширению:
    • наличие до 6 передающих интерфейсных модулей.
  • Допускает подключение до 21 стойки расширения.
  • Установка двух центральных процессоров со своим набором модулей ввода-вывода каждый: Два сегмента Р-шины, один из которых охватывает 8, второй - 10 слотов монтажной стойки.
  • Сквозная С-шина: доступ к станциям С-шины может быть осуществлен с обоих сегментов стойки.
Базовые блоки на основе CR3
  • 4 слота для установки модулей контроллера.
  • Обязательное требование: наличие блока питания и центрального процессора.
  • Допускает расширение по схемам локального (до 5 м) и распределенного (до 600 м) ввода-вывода.
  • Требования к расширению:
    • наличие до 2 передающих интерфейсных модулей.
  • Подключение до 16 стоек расширения.
  • Общие Р- и С-шины.
  • Не может использоваться в Н-системах.
Базовые блоки на основе UR2-H
  • 18 слотов для установки модулей контроллера. Два независимых сегмента внутренней шины, каждый из которых охватывает по 9 слотов.
  • Обязательное требование: наличие 2-х блоков питания и 2-х центральных процессоров.
  • Допускает расширение по схемам локального (до 5 м) и распределенного (до 600 м) ввода-вывода.
  • Требования к расширению:
    • наличие до 6 передающих интерфейсных модулей на каждую секцию шин.
  • Допускает подключение до 21 стойки расширения.
  • Каждый центральный процессор может быть снабжен своей системой ввода-вывода: 2 независимых сегмента шин с 9 разъемами для установки модулей в каждом. Каждый сегмент содержит P-шину и K-шину. Каждый центральный процессор способен обслуживать модули, подключенные к его сегменту P- и K-шин.
  • Два центральных процессора со своим набором модулей: Каждый центральный процессор способен обслуживать все модули, подключенные к нему через соответствующий сегмент внутренней шины монтажной стойки.
Стойки расширения на основе UR1
  • 18 слотов для установки модулей контроллера
  • Обязательное требование: наличие приемного интерфейсного модуля.
Стойки расширения на основе UR2
  • 9 слотов для установки модулей контроллера
  • Обязательное требование: наличие приемного интерфейсного модуля.
Стойки расширения на основе ER1
  • 18 слотов для установки модулей контроллера.
  • Обязательное требование: наличие приемного интерфейсного модуля.
  • P-шина с ограниченным набором функций:
    • Без поддержки прерываний.
    • Без буферизации подключенных модулей.
    • Без цепей питания модулей напряжением =24 В.
  • Отсутствует С-шина.
  • Допустимый состав устанавливаемых модулей:
    • Сигнальные модули.
    • Приемные интерфейсные модули.
    • Модули блоков питания.
Стойки расширения на основе ER2
  • 9 слотов для установки модулей контроллера.
  • Обязательное требование: наличие приемного интерфейсного модуля.
  • P-шина с ограниченным набором функций:
    • Без поддержки прерываний.
    • Без буферизации подключенных модулей.
    • Без цепей питания модулей напряжением =24 В.
  • Отсутствует С-шина.
  • Допустимый состав устанавливаемых модулей:
    • Сигнальные модули.
    • Приемные интерфейсные модули.
    • Модули блоков питания.




Технические данные

Скачать Обзор
Монтажные стойки



6ES7400-1TA01-0AA0

6ES7400-1JA01-0AA0

6ES7400-1JA11-0AA0

6ES7401-2TA01-0AA0

6ES7401-1DA01-0AA0

Конфигурирование










  • Количество разъемов шины

18

9

9

18; 2 с 8 и 10 слотами

4

Система шин










    • K шина

Есть

Есть

Есть

Есть

Есть
    • P шина

Есть

Есть

Есть

Есть

Есть

Размеры и масса










  • Масса, примерно

4,200 г

2,200 г

1,500 г

4,200 г

750 г
  • Ширина

482.5 мм

257.5 мм

257.5 мм

482.5 мм

130 мм
  • Высота

290 мм

290 мм

290 мм

290 мм

290 мм
  • Глубина

27.5 мм

27.5 мм

27.5 мм

27.5 мм

27.5 мм





6ES7400-2JA00-0AA0

6ES7400-2JA10-0AA0

6ES7403-1TA01-0AA0

6ES7403-1JA01-0AA0

Конфигурирование








  • Количество разъемов шины

18

18

18

9

Система шин








    • K шина

Есть

Есть




    • P шина

Есть

Есть

Есть

Есть

Размеры и масса








  • Масса, примерно

4,200 г

3,000 г

4,200 г

2,200 г
  • Ширина

482.5 мм

482.5 мм

482.5 мм

257.5 мм
  • Высота

290 мм

290 мм

290 мм

290 мм
  • Глубина

27.5 мм

27.5 мм

27.5 мм

27.5 мм






Дальнейшая информация

Скачать Обзор
Монтажные стойки
Брошюры

Информационные материалы для загрузки можно найти в Internet по адресу:

http://www.automation.siemens.com/infocenter






Заказные данные

Скачать Обзор

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6ES7400-1JA01-0AA0240SIMATIC S7-400, UR2, УНИВЕРСАЛЬНАЯ МОНТАЖНАЯ СТОЙКА ДЛЯ БАЗОВЫХ БЛОКОВ ИЛИ СТОЕК РАСШИРЕНИЯ: ДО 9 МОДУЛЕЙ НА СТОЙКУ, ПОДДЕРЖКА ФУНКЦИЙ РЕЗЕРВИРОВАННОГО ПИТАНИЯ С ПРИМЕНЕНИЕМ 2 БЛОКОВ ПИТАНИЯ 421.67
6ES7400-1JA11-0AA0240SIMATIC S7-400, АЛЮМИНИЕВАЯ УНИВЕРСАЛЬНАЯ СТОЙКА UR2, ЦЕНТРАЛИЗОВАННОГО И РАСПРЕДЕЛЕННОГО ПРИМЕНЕНИЯ С 9 СЛОТАМИ, ВОЗМОЖНО ПРИМЕНЕНИЕ 2 РЕЗЕРВИРОВАННЫХ ИСТОЧНИКОВ ПИТАНИЯ 596.78
6ES7400-1TA01-0AA0240SIMATIC S7-400, UR1, УНИВЕРСАЛЬНАЯ МОНТАЖНАЯ СТОЙКА ДЛЯ БАЗОВЫХ БЛОКОВ ИЛИ СТОЕК РАСШИРЕНИЯ: ДО 18 МОДУЛЕЙ НА СТОЙКУ, ПОДДЕРЖКА ФУНКЦИЙ РЕЗЕРВИРОВАННОГО ПИТАНИЯ С ПРИМЕНЕНИЕМ 2 БЛОКОВ ПИТАНИЯ 813.02
6ES7400-1TA11-0AA0240SIMATIC S7-400, УНИВЕРСАЛЬНАЯ СТОЙКА UR1 ALU (МАТЕРИАЛ АЛЮМИНИЙ), ДЛЯ ИСПОЛЬЗОВАНИЯ В КАЧЕСТВЕ ЦЕНТРАЛЬНОЙ СТОЙКИ И СТОЙКИ РАСШИРЕНИЯ, 18 СЛОТОВ, ВОЗМОЖНО ИСПОЛЬЗОВАНИЕ РЕЗЕРВИРОВАННЫХ МОДУЛЕЙ ПИТАНИЯ 1131.02
6ES7400-2JA00-0AA0240SIMATIC S7-400H, UR2-H, УНИВЕРС. МОНТ. СТОЙКА ДЛЯ БАЗОВЫХ БЛОКОВ ИЛИ СТОЕК РАСШИРЕНИЯ РЕЗЕРВИРОВАННЫХ СИСТЕМ АВТОМАТИЗАЦИИ S7-400H/FH: 2 СЕКЦИИ ШИН, ДО 9 МОДУЛЕЙ НА СЕКЦИЮ, ПОДДЕРЖКА ФУНКЦИЙ РЕЗЕРВИРОВАННОГО ПИТАНИЯ С ПРИМЕНЕНИЕМ 2 БЛОКОВ ПИТАНИЯ НА КАЖДО 797.12
6ES7400-2JA10-0AA0240SIMATIC S7-400, АЛЮМИНИЕВАЯ УНИВЕРСАЛЬНАЯ СТОЙКА UR2, ЦЕНТРАЛИЗОВАННОГО И РАСПРЕДЕЛЕННОГО ПРИМЕНЕНИЯ С 9 СЛОТАМИ 1136.32
6ES7401-1DA01-0AA0240SIMATIC S7-400, CR3, МОНТАЖНАЯ СТОЙКА БАЗОВОГО БЛОКА: ДО 4 МОДУЛЕЙ НА СТОЙКУ 361.14
6ES7401-2TA01-0AA0240SIMATIC S7-400, CR2, МОНТАЖНАЯ СТОЙКА ДЛЯ БАЗОВЫХ БЛОКОВ: ДО 18 МОДУЛЕЙ НА СТОЙКУ, 2 СЕГМЕНТА Р-ШИНЫ (8+10 РАЗЪЕМОВ) , ПОДДЕРЖКА ФУНКЦИЙ РЕЗЕРВИРОВАННОГО ПИТАНИЯ С ПРИМЕНЕНИЕМ 2 БЛОКОВ ПИТАНИЯ 1015.48
6ES7403-1JA01-0AA0240SIMATIC S7-400, ER2, СТОЙКА РАСШИРЕНИЯ: ДО 9 СИГНАЛЬНЫХ МОДУЛЕЙ НА СТОЙКУ, ПОДДЕРЖКА ФУНКЦИЙ РЕЗЕРВИРОВАННОГО ПИТАНИЯ С ПРИМЕНЕНИЕМ 2 БЛОКОВ ПИТАНИЯ 338.46
6ES7403-1JA11-0AA0240SIMATIC S7-400, СТОЙКА РАСШИРЕНИЯ ER2 ALU (МАТЕРИАЛ АЛЮМИНИЙ), ТОЛЬКО ДЛЯ СИГНАЛЬНЫХ МОДУЛЕЙ, 9 СЛОТОВ, ВОЗМОЖНО ИСПОЛЬЗОВАНИЕ РЕЗЕРВИРОВАННЫХ МОДУЛЕЙ ПИТАНИЯ 470.64
6ES7403-1TA01-0AA0240SIMATIC S7-400, ER1, СТОЙКА РАСШИРЕНИЯ: ДО 18 СИГНАЛЬНЫХ МОДУЛЕЙ НА СТОЙКУ, ПОДДЕРЖКА ФУНКЦИЙ РЕЗЕРВИРОВАННОГО ПИТАНИЯ С ПРИМЕНЕНИЕМ 2 БЛОКОВ ПИТАНИЯ 643.42
6ES7403-1TA11-0AA0240SIMATIC S7-400, СТОЙКА РАСШИРЕНИЯ ER1 ALU (МАТЕРИАЛ АЛЮМИНИЙ), ТОЛЬКО ДЛЯ СИГНАЛЬНЫХ МОДУЛЕЙ, 18 СЛОТОВ, ВОЗМОЖНО ИСПОЛЬЗОВАНИЕ РЕЗЕРВИРОВАННЫХ МОДУЛЕЙ ПИТАНИЯ 894.64




Аксессуары

Скачать Обзор

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6ES7490-1AA00-0AA0240SIMATIC S7-400, ЗАПАСНЫЕ КРЫШКИ ДЛЯ ЗАЩИТЫ НЕИСПОЛЬЗУЕМЫХ РАЗЪЕМОВ МОНТАЖНЫХ СТОЕК UR, CR И ER, УПАКОВКА ИЗ 10 ШТУК 20.56
