MultiRanger это универсальный, одно- или многоканальный ультразвуковой измерительный преобразователь для коротких и средних диапазонов измерения. Он используется в качестве стандартного устройства для ультразвуковых приложений во многих отраслях промышленности. |
ОсобенностиОсобые признаки - цифровая коммун. со встроенным Modbus RTU через RS 485
- совместимость с ПО конфигур. SmartLinx и Dolphin Plus
- двухканальное измерение уровня (опция)
- 3 реле (стандарт), 6 реле (опция)
- дифференциальный сенсорный вход с улучшенным соотношением сигнал-шум
MultiRanger 100: измерение уровня, простое управление насосами и функции тревоги уровня MultiRanger 200: измерение уровня, объема и расхода в открытых водоводах, разница, расширенное управление насосами и функции тревоги |
Область примененияMultiRanger является эффективным ультразвуковым прибором измерения уровня, гарантирующим надежность и непрерывность работы. Использую бесконтактную ультразвуковую технологию прибор непрерывно измеряет уровень в коротких и средних диапазонах до 15 м (50 ft.). MultiRanger может применяться, к примеру, с жидком топливом, отходами, кислотами, древесной стружкой или при образовании высоких насыпных конусов. MultiRanger предлагает двухканальное измерение, цифровую коммуникацию со встроенным Modbus RTU через RS 485 и тем самым является совместимым с Dolphin Plus, что позволяет осуществлять конфигурирование и настройку через PC. ПО Sonic Intelligence® для обработки отраженного сигнала обеспечивает надежные результаты измерения. MultiRanger 100 обеспечивает доступные функции тревоги уровня,.а также включение/выключение и последовательное управление насосами. MultiRanger 200 контролирует расход в открытых водоводах и характеризуется расширенными функциями тревоги реле, управления насосами и вычислением объема. Благодаря совместимости с химически стойкими сенсорами серии Echomax® прибор может использоваться в особо тяжелых условиях при температурах до 145°C (293°F). |
ДизайнMultiRanger поставляется в полевом корпусе или как версия для установки в панель управления. |
Технические данные | ультразвуковые измерительные преобразователи MultiRanger | | Вход | | | диапазон измерения | 0,3 до 15 м (1 до 50 ft) | | аналоговый (только Multiranger200) | 0/4 - 20 mA, от обменного прибора, масштабируемый | | цифровой | DC 10 до 50 V уровень коммун. логический 0 = < DC 0,5 V логический 1 = DC 10 до 50 V макс. 3 mA | | Выход | | | сенсор | 44 kHz, 315 V пик | | реле | номинальная мощность 5 A при AC 250 V, омная нагрузка | | исполнение с 3 реле | 2 замыкателя/1 перекидной | | исполнение с 6 реле | 4 замыкателя/2 перекидных | | mA-выход | 0 до 20 mA или 4 до 20 mA | | -макс. нагрузка | 750 | | -разрешение | 0,1 % от диапазона, изолировано | | Точность измерения | | | погрешность измерения | 0,25% от диапазона или 6 мм (0,24"), действует большая величина | | разрешение | 0,1% от диапазона измерения или 2 мм (0,08"), действует большая величина | | температурная компенсация | -50 до +150 °C (-58 до 302 °F) встроенный температурный зонд TS-3 температурный зонд программируемые величины температуры | | температурная погрешность | | | сенсор | 0,09% от диапазона | | фиксированная величина | 0,17% / °C отклонения от | | Условия использования | | | Условия монтажа | | | монтаж | внутри / снаружи | | высота | макс. 2000 м | | категория инсталляции | II | | степень загрязнения | 4 | | Внешние условия | | | внешняя температура (корпус) | -20 до +50 °C (-58 до 122 °F) | | класс защиты (корпус) | IP 65 / Typ 4X / NEMA 4X | | Конструктивные особенности | | | вес | 1,37 кг (3.02 lbs.) | | материал (корпус) | поликарбонат | | Электрическое соединение | | | сенсор и mA-выходной сигнал | медный провод 2/3-жилы, скрученный с экраном2) и дренажной линией, 300 V, 0,5 до 0,75 mm2 (22 до 18 AWG) | | Интерфейс индикации и управления | 100 x 40 mm (4 x 1.5”) многопозиционный ЖКД с фоновой подсветкой) | | программирование | Программирование через ручной программатор или через PC с ПО Dolphin Plus | | питание | | | AC конструкция | AC 100 до 230 V ± 15%, 50 / 60 Hz, 36 VA (17 W) | | DC конструкция | DC 12 до 30 V (20 W) | | Серификаты и допуски | CE3), FM, CSANRTL/C, UL listed CSA Class I, Div. 2, Gruppe A, B, C и D, Class II, Div.2, Gruppe F и G, Class III (заказан) | | Совместимые сенсоры | Echomax и серия ST-H (44 kHz) | | Коммуникация | RS 232 с Modbus RTU или ASCII через штепсель RJ-11 RS 485 с Modbus RTU или ASCII через клеммовую колодку опция: модуль SmartLinx® или модемный комплект RS-485 |
1) Диапазон измерения соответствует расстоянию от нулевой точки до передаточной поверхности сенсора, плюс возможное расширение конечного диапазона. 2) Предпочтительный экран - экран с литцей 3) Свидетельство ЭМС по запросу. |
Чертеж  Размеры MultiRanger |

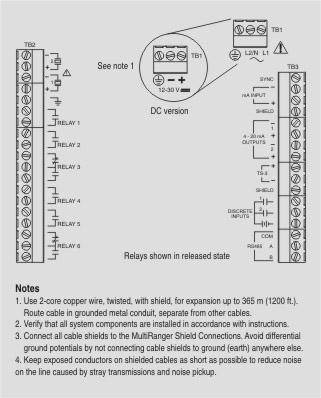

Схема подключения  Схемы соединения MultiRanger |
Заказные данные [PDF] |
Заказные данные | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 7ML5033-.....-.. | MULTIRANGER, МНОГОФУНКЦИОНАЛЬНЫЙ, БЕЗКОНТАКТНЫЙ УЛЬТРАЗВУКОВОЙ УРОВНЕМЕР С ДИАПАЗОНОМ ИЗМЕРЕНИЯ ДО 15 МЕТРОВ | 1.4 | по запросу (D) | 1 |
|
Аксессуары | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 7ML1830-1MD | CARD ^^^MULTI 100/200^^^ AC POWER SUPPLY, SPARE | 0.5 | по запросу (D) | 1 | | 7ML1830-1ME | CARD ^^^MULTI 12/30^^^ DC POWER SUPPLY, SPARE | 0.6 | по запросу (D) | 1 | | 7ML1830-1MF | MULTI 100/200 DISPLAY, SPARE | 0.5 | по запросу (D) | 1 | | 7ML1830-2AK | РУЧНОЙ ПРОГРАММАТОР ДЛЯ . MULTIRANGER | 0.158 | 3 - 5 недель (A) | 1 | | 7ML1930-1AC | ТАБЛИЧКА С ТЕКСТОМ 12 X 45MM НА КОРПУС ПРИБОРА | 0.001 | 6 - 8 недель (C) | 1 | | 7ML1998-1AP03 | ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ДЛЯ A-B RIO КОММУН.МОДУЛЬ, АНГЛИЙС.ЯЗЫК | 0.3 | 6 - 8 недель (C) | 1 | | 7ML1998-1AQ03 | ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ДЛЯ PROFIBUS, НА АНГЛИЙСКОМ | 0.065 | 6 - 8 недель (C) | 1 | | 7ML1998-1AQ12 | ОПИСАНИЕ PROFIBUS КОММУНИКАЦИОННЫЙ МОДУЛЬ, НА ФРАНЦУЗСКОМ | 0.007 | 6 - 8 недель (C) | 1 | | 7ML1998-1AQ33 | MANUAL FOR PROFIBUS COMMUNICATIONS MODULE, GERMAN | 0.15 | 6 - 8 недель (C) | 1 | | 7ML1998-1BH02 | РУКОВОДСТВО DEVICENET IN ENGLISCHER SPRACHE | 0.3 | 6 - 8 недель (C) | 1 | | 7ML1998-5FB05 | MANUAL FOR MULTIRANGER 100/200 IN ENGLISH | 0.4 | 3 - 5 недель (A) | 1 | | 7ML1998-5FB13 | MANUAL FOR MULTIRANGER, FRENCH | 0.396 | 3 - 5 недель (A) | 1 | | 7ML1998-5FB23 | INSTRUCTION MANUAL FOR MULTIRANGER 100/200 IN SPANISH | 1 | 6 - 8 недель (C) | 1 | | 7ML1998-5FB34 | INSTRUCTION MANUAL FOR MULTIRANGER 100/200 IN GERMAN | 0.3 | 3 - 5 недель (A) | 1 |
|
|
