- Неуправляемый коммутатор Industrial Ethernet начального уровня SCALANCE X005 оптимизирован для построения дешовых небольших сетей Industrial Ethernet со скоростями 10/100 Mбит/сек с линейной или звездообразной структурой
- Пять злектрических узлов или сетевых подключений
- Прочный металлический корпус для монтажа в шкафу на стандартную рейку, S7-300 DIN рейку или для монтажа на стенку
- Прочное соединение промышленного стандарта со станциями посредством PROFINET разъемов, что дает дополнительное механическое усиление соединения
- Диагностика устройства посредством светодиодов (питание, статус соединения, передача данных)
|
Особенности  - Идеальное решение для конфигурирования Industrial Ethernet линейной и звездообразной топологии
- Удобный монтаж в шкафу благодаря компактной конструкции в формате S7-300
- Надежная передача данных посредством интерфейса промышленного стандарта, использующего PROFINET-совместимые разъемы IE FC RJ45 Plug 180 и дополнительные усилители, фиксирующие разъем в корпусе
- Монтаж возможен без переходных панелей посредством IE FC RJ45 Plug 180 и IE FC стандартного кабеля
- Простая и быстрая диагностика через светодиоды устройства
- Может быть использован прямой соединительный кабель благодаря встроенной функции автоматического перекрещивания
- Простое конфигурирование сети без расчета времени рабочего цикла
|
Область применения - Для низкостоимостных, маленьких электрических сетей Industrial Ethernet с линейной или звездообразной структурой, например, устройство или изолированное производство
- Для монтажа в шкафу управления
|
ДизайнКоммутаторы SCALANCE Industrial Ethernet с прочным металлическим корпусом оптимизированы для монтажа на стандартную и S7-300 DIN рейки. Также возможен непосредственный монтаж на стенку для различных положений модуля. Т.к. размеры корпуса соответствуют модулям SIMATIC S7-300, устройства идеально подходят для интеграции в решения на основе компонентов S7-300. Коммутаторы SCALANCE X005 имеют: - Напряжение питания (1 x 24 В постоянного тока)
- ряд светодиодов для индикации состояния (напряжения питания, состояние связи, передача данных)
- 10/100BaseTX, порт RJ45:
Порт RJ45, автоматическое определение скорости передачи (10 или 100 Mбит/сек), с функциями автоподключения и автоперекрещивания для подсоединения кабеля IE FC посредством IE FC RJ45 Plug 180 на расстояние до 100 м |
Функции - Может быть использован прямой соединительный кабель благодаря встроенной функции автоматического перекрещивания
- Отключение нагрузки посредством встроенной функции
Топология сети и сетевая конфигурация SCALANCE X005 обычно размещается в одном шкафу с соединяемыми узлами. Он может работать в маленьких электрических сетях с линейной или звездообразной топологией. Конфигурация сети может быть легко увеличена, т.к. нет ограничения на каскадирование SCALANCE X005. При конфигурировании сети необходимо соблюдать следующие граничные условия: - Длина TP кабеля между двумя коммутаторами SCALANCE X:
- Максимально 100 м при использовании продуктов Industrial Ethernet FastConnect

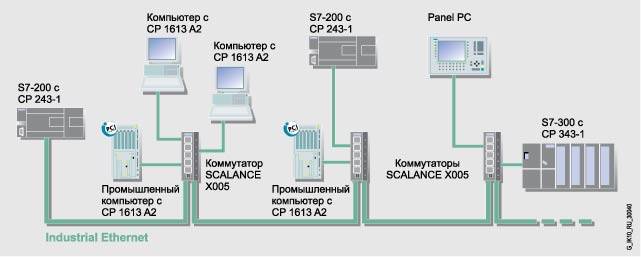

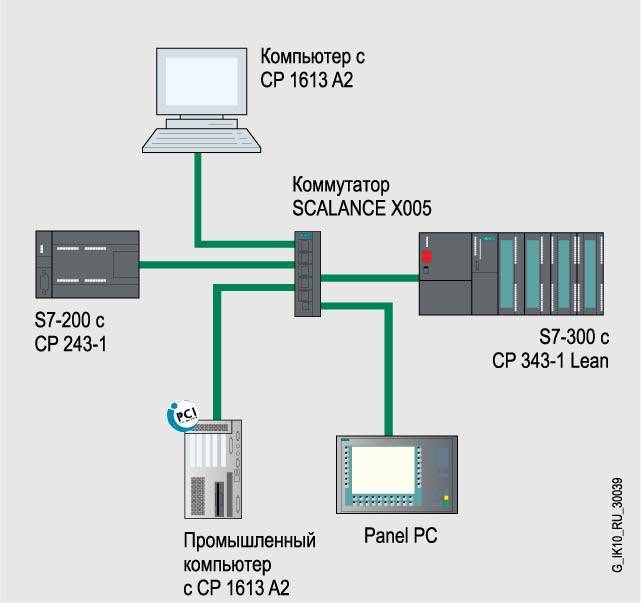

 Звездообразная топология с SCALANCE X005  Шинная топология с SCALANCE X005 Диагностика Следующая информация отображается на светодиодах устройства: - Состояние порта
- Передача данных
|
Технические данные | Тип | SCALANCE X005 | | Скорости передачи | 10/100 Mбит/сек | | Интерфейсы | | | | 5 x RJ45 розеток (10/100 Mбит/сек; TP) | - Подсоединение напряжение питания
| 1 x 2-х полюсный терминальный блок | - Подсоединение сигнального контакта
| 1 x 2-х полюсный терминальный блок | | Напряжение питания | 1 x 24 В пост. тока (18 В до 32 В) | | Потребление тока | 80 мА | | Рассеиваемая мощность при 24 В пост. тока | 2.0 Вт | | Параметры расширения сети/
длина TP кабеля | | | | IE FC стандартный кабель с разъемом IE FC RJ45 Plug 180 или
через розетку IE FC Outlet RJ45 с 0 -90 м IE FC стандартным кабелем + 10 м TP корд | | | IE FC Морской/для подвижных механизмов кабели с разъемом IE FC RJ45 Plug 180 или
0 -75 м IE FC Морской/для подвижных механизмов кабели + 10 м TP корд | | Допустимые окружающие условия | | | | 0 °C до +65 °C | - Температура траспортировки/хранения
| -40 °C до +80°C | - Относительная влажность при работе
| < 95%, без конденсирования | | Конструкция | | | | 40 x 125 x 124 | | | 550 г | | | Стандартная рейка, рейка S7-300, монтаж на стену | | Степень защиты | IP30 | | Одобрения | | | | EN 61000-6-2 (Class A) | | | EN 61000-6-4 | | | UL 60950, CSA C22.2 Nr. 60950 | | | AS/NZS 2064 (Class A) | | | EN 61000-6-2, EN 61000-6-4 |
|
Заказные данные | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 6GK5005-0BA00-1AA3 | SIMATIC NET, SCALANCE X005, НЕУПРАВЛЯЕМЫЙ IE-КОММУТАТОР НАЧАЛЬНОГО УРОВНЯ, 5 X 10/100МБИТ/С RJ45 PORTS, СВЕТОДИОДНАЯ ДИАГНОСТИКА, IP30, ПИТАНИЕ =24В, ПОДКЛЮЧЕНИЕ PROFINET, С РУКОВОДСТВОМ | 0.55 | 3 - 5 недель (A) | 1 |
|
Аксессуары | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 6GK1901-1BB10-2AA0 | SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 1 ШТ. | 0.03 | 3 - 5 недель (A) | 1 | | 6GK1901-1BB10-2AB0 | SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 10 ШТ. | 0.3 | 3 - 5 недель (A) | 1 | | 6GK1901-1BB10-2AE0 | SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 50 ШТ. | 1.5 | 3 - 5 недель (A) | 1 | | 6GK1901-1BB30-0AA0 | SIMATIC NET IE FC RJ45 PLUG 145 RJ45, РОЗЕТОЧНЫЙ РАЗЪЁМ ДЛЯ ПОДКЛЮЧЕНИЯ К INDUSTRIAL ETHERNET В ВЫСОКОПРОЧНОМ МЕТАЛЛИЧЕСКИМ КОРПУСЕ, МЕТОД ПОКЛЮЧЕНИЯ - БЫТРЫЙ МОНТАЖ (FC), ОТВОД КАБЕЛЯ ПОД УГЛОМ 145 ГРАД., 1 ШТ. В УПАКОВКЕ | 0.03 | 3 - 5 недель (A) | 1 | | 6GK1901-1BB30-0AB0 | SIMATIC NET IE FC RJ45 PLUG 145, RJ45-ВИЛКА С МЕТАЛЛИЧЕСКИМ КОРПУСОМ ДЛЯ СИСТЕМ БЫСТРОГО ПОДКЛЮЧЕНИЯ, ВЫХОД КАБЕЛЯ 145 ГРАД., УПАКОВКА ИЗ 10 ШТУК | 0.3 | 3 - 5 недель (A) | 1 | | 6GK1901-1BB30-0AE0 | SIMATIC NET IE FC RJ45 PLUG 145, RJ45-ВИЛКА С МЕТАЛЛИЧЕСКИМ КОРПУСОМ ДЛЯ СИСТЕМ БЫСТРОГО ПОДКЛЮЧЕНИЯ, ВЫХОД КАБЕЛЯ 145 ГРАД., УПАКОВКА ИЗ 50 ШТУК | 1.5 | 3 - 5 недель (A) | 1 | | 6GK1970-1BA10-0AA0 | SIMATIC NET, РУКОВОДСТВО ПО ОПТИЧЕСКИМ СЕТЯМ INDUSTRIAL ETHERNET И СЕТЯМ НА ОСНОВЕ ВИТЫХ ПАР: ОПИСАНИЕ СЕТЕВЫХ КОМПОНЕНТОВ, РУКОВОДСТВО ПО КОНФИГУРИРОВАНИЮ И МОНТАЖУ, НЕМ. ЯЗЫК | 0.81 | по запросу (D) | 1 | | 6GK1970-1BA10-0AA1 | SIMATIC NET, РУКОВОДСТВО ПО ОПТИЧЕСКИМ СЕТЯМ INDUSTRIAL ETHERNET И СЕТЯМ НА ОСНОВЕ ВИТЫХ ПАР: ОПИСАНИЕ СЕТЕВЫХ КОМПОНЕНТОВ, РУКОВОДСТВО ПО КОНФИГУРИРОВАНИЮ И МОНТАЖУ, АНГЛ. ЯЗЫК | 0.815 | 6 - 8 недель (C) | 1 |
|
|
