Начальный уровень SCALANCE X-000

Разделы

Начальный уровень SCALANCE X-000
  • Неуправляемый коммутатор Industrial Ethernet начального уровня SCALANCE X005 оптимизирован для построения дешовых небольших сетей Industrial Ethernet со скоростями 10/100 Mбит/сек с линейной или звездообразной структурой
  • Пять злектрических узлов или сетевых подключений
  • Прочный металлический корпус для монтажа в шкафу на стандартную рейку, S7-300 DIN рейку или для монтажа на стенку
  • Прочное соединение промышленного стандарта со станциями посредством PROFINET разъемов, что дает дополнительное механическое усиление соединения
  • Диагностика устройства посредством светодиодов (питание, статус соединения, передача данных)




Особенности

Начальный уровень SCALANCE X-000
  • Идеальное решение для конфигурирования Industrial Ethernet линейной и звездообразной топологии
  • Удобный монтаж в шкафу благодаря компактной конструкции в формате S7-300
  • Надежная передача данных посредством интерфейса промышленного стандарта, использующего PROFINET-совместимые разъемы IE FC RJ45 Plug 180 и дополнительные усилители, фиксирующие разъем в корпусе
  • Монтаж возможен без переходных панелей посредством IE FC RJ45 Plug 180 и IE FC стандартного кабеля
  • Простая и быстрая диагностика через светодиоды устройства
  • Может быть использован прямой соединительный кабель благодаря встроенной функции  автоматического перекрещивания
  • Простое конфигурирование сети без расчета времени  рабочего цикла




Область применения

Начальный уровень SCALANCE X-000
  • Для низкостоимостных, маленьких электрических сетей Industrial Ethernet с линейной или звездообразной структурой, например, устройство или изолированное производство
  • Для монтажа в шкафу управления




Дизайн

Начальный уровень SCALANCE X-000

Коммутаторы SCALANCE Industrial Ethernet с прочным металлическим корпусом оптимизированы для монтажа на стандартную и S7-300 DIN рейки. Также возможен непосредственный монтаж на стенку для различных положений модуля. Т.к. размеры корпуса соответствуют модулям SIMATIC S7-300, устройства идеально подходят для интеграции в решения на основе компонентов S7-300.

Коммутаторы SCALANCE X005 имеют:

  • Напряжение питания (1 x 24 В постоянного тока)
  • ряд светодиодов для индикации состояния (напряжения питания, состояние связи, передача данных)
  • 10/100BaseTX, порт RJ45:

      Порт RJ45, автоматическое определение скорости передачи (10 или 100 Mбит/сек), с функциями автоподключения и   автоперекрещивания для подсоединения кабеля IE FC посредством IE FC RJ45 Plug 180 на расстояние до 100 м




Функции

Начальный уровень SCALANCE X-000
  • Может быть использован прямой соединительный кабель благодаря встроенной функции  автоматического перекрещивания
  • Отключение нагрузки посредством встроенной функции

Топология сети и сетевая конфигурация

SCALANCE X005 обычно размещается в одном шкафу с соединяемыми узлами. Он может работать в маленьких электрических сетях с линейной или звездообразной топологией. Конфигурация сети может быть легко увеличена, т.к. нет ограничения на каскадирование SCALANCE X005.

При конфигурировании сети необходимо соблюдать следующие граничные условия:

  • Длина TP кабеля между двумя коммутаторами SCALANCE X:
    • Максимально 100 м при использовании продуктов Industrial Ethernet FastConnect

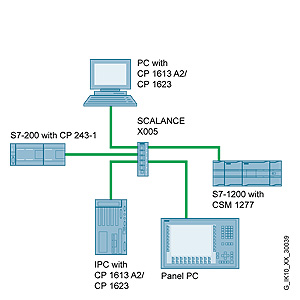

Звездообразная топология с SCALANCE X005

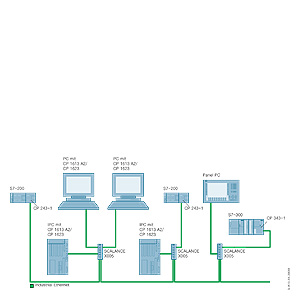

Шинная топология с SCALANCE X005

Диагностика

Следующая информация отображается на светодиодах устройства:

  • Состояние порта
  • Передача данных




Технические данные

Начальный уровень SCALANCE X-000

Тип

SCALANCE X005

Скорости передачи

10/100 Mбит/сек

Интерфейсы


  • Электрические

5 x RJ45 розеток (10/100 Mбит/сек; TP)
  • Подсоединение напряжение питания

1 x 2-х полюсный терминальный блок
  • Подсоединение сигнального контакта

1 x 2-х полюсный терминальный блок

Напряжение питания

1 x 24 В пост. тока (18 В до 32 В)

Потребление тока

80 мА

Рассеиваемая мощность при 24 В пост. тока

2.0 Вт

Параметры расширения сети/ длина TP кабеля


  • 0 – 100 м

IE FC стандартный кабель с разъемом  IE FC RJ45 Plug 180 иличерез розетку IE FC Outlet RJ45 с 0 -90 м IE FC стандартным кабелем + 10 м TP корд
  • 0 – 85 м

IE FC Морской/для подвижных механизмов кабели с разъемом IE FC RJ45 Plug 180 или0 -75 м IE FC  Морской/для подвижных механизмов кабели + 10 м TP корд

Допустимые окружающие условия


  • Рабочая температура

0 °C до +65 °C
  • Температура траспортировки/хранения

-40 °C до +80°C
  • Относительная влажность при работе

< 95%, без конденсирования

Конструкция


  • Размеры (Ш x В x Г) мм

40 x 125 x 124
  • Вес

550 г

  • Монтаж

Стандартная рейка, рейка S7-300, монтаж на стену

Степень защиты

IP30

Одобрения


  • Уровень радиопомех

EN 61000-6-2 (Class A)
  • Стойкость к шумам

EN 61000-6-4
  • CuL

UL 60950, CSA C22.2 Nr. 60950
  • C-Tick

AS/NZS 2064 (Class A)
  • CE

EN 61000-6-2, EN 61000-6-4






Дальнейшая информация

Начальный уровень SCALANCE X-000

To assist in selecting the right Industrial Ethernet switches as well as configuration of modular variants, the Switch Selection Tool is available as a free download at:

http://support.automation.siemens.com/WW/view/de/39134641




Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6GK5005-0BA00-1AA35N1SIMATIC NET, SCALANCE X005, НЕУПРАВЛЯЕМЫЙ IE-КОММУТАТОР НАЧАЛЬНОГО УРОВНЯ, 5 X 10/100МБИТ/С RJ45 PORTS, СВЕТОДИОДНАЯ ДИАГНОСТИКА, IP30, ПИТАНИЕ =24В, ПОДКЛЮЧЕНИЕ PROFINET, С РУКОВОДСТВОМ 168.54
6GK5005-0BA00-1CA35N1SIMATIC NET, SCALANCE X005TS, НЕУПРАВЛЯЕМЫЙ IE-КОММУТАТОР НАЧАЛЬНОГО УРОВНЯ, 5 X 10/100МБИТ/С RJ45 ПОРТОВ, РАСШИРЕННЫЙ ТЕМПЕРАТУРНЫЙ ДИАПАЗОН -40...+75 ГРАД. ЦЕЛЬСИЯ, С E1-СЕРТИФИКАТОМ, СВЕТОДИОДНАЯ ДИАГНОСТИКА, IP30, ПИТАНИЕ =24В, PROFINET-СОВЕМЕСТИМОЕ У 235.32




Аксессуары

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6EP1331-5BA00584SITOP PSU100C 24 V/0,6 A СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ ВХОД: ~100-230 В ВЫХОД: =24 В/0,6 A 37.10
6GK1901-1BB10-2AA05K1SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 1 ШТ. 16.85
6GK1901-1BB10-2AB05K1SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 10 ШТ. 144.16
6GK1901-1BB10-2AE05K1SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 50 ШТ. 545.90
6GK1901-1GA005K2SIMATIC NET, ИНСТРУМЕНТ ДЛЯ БЫСТРОЙ РАЗДЕЛКИ СТАНДАРТНОГО INDUSTRIAL ETHERNET FASTCONNECT КАБЕЛЯ 62.96
6XV1840-2AH105K1SIMATIC NET, FC СТАНДАРТНЫЙ IE TP КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), ДЛЯ ПОДКЛ. К FC СОЕДИНИТЕЛЮ RJ45, 4-ЖИЛЬНЫЙ, ЭКРАНИРОВАННЫЙ, КАТЕГОРИЯ 5, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 ... 1000 M 1.72
