Намотчик волокон Требования к машине
Установка для намотки химических волокон является последней стадией процесса.
В современный Установках для намотки химических волокон достигают скоростей намотки до 8000 м/мин. Это значит, что моталка перемещает от 2 до 12 нитей с этой скоростью и наматывает их на катушки. Готовые катушки меняются на лету, чтобы гарантировать непрерывность процесса намотки.
Катушка весит до 35 кг и может принимать несколько миллионов метров волокна. Разные требования к конструктивному исполнению катушек возникают из-за разных технологических величин, различных типов волокон а также в зависимости от вида процессов дальнейшей обработки. Тип катушек определяет поведение раскладчика нитей и последовательность процесса.
Сегодня намотчики волокон являются в большинстве случаев центральными моталками (ранее объемными моталками), т.е. приводятся в движение непосредственно сердечники катушек.
Позиция укладки устанавливается серводвигателем. Благодаря индивидуальным приводам для катушек и раскладки получается максимальная свобода для согласования движений и для производства катушек различных типов. Линейную скорость поверхности катушек воспринимает прижимной валик и передает в блок расчета диаметра. Рост диаметра катушек уравновешивается вращательным движением поворотного диска. При смене «на лету» сердечник с пустыми втулками ускоряется до текущей линейной скорости поверхности, полные катушки поворачиваются от прижимного валика, нити режутся и улавливаются новыми втулками. Как только новые (пустые) катушки касаются прижимного валика, процесс замены катушек закончен.
Основные требования к приводу и системе автоматизации:
- В процессе работы неисправный намотчик должен заменяться очень быстро.
- Адресация нового намотчика должна происходить автоматически.

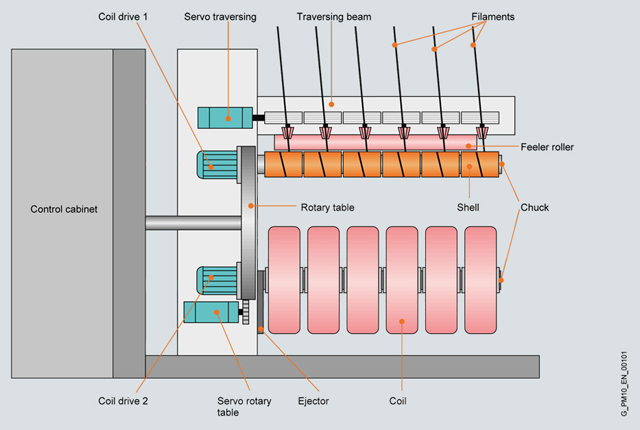

Принцип построения намотчика волокон
Особенности
Намотчик волокон Описанное ниже решение автоматизации с SIMOTION дает Вам следующие преимущества:
- Вместо 3 систем для векторных и сервоприводов, логики и технологии – одна система
- Дружественный интерфейс оператора с графическим программированием
- Прозрачность благодаря развитым инструментам диагностирования и диалоговым средствам SIMOTION SCOUT
- Наивысшая гибкость благодаря свободному выбору режимов намотки
- Высокая гибкость и короткое время переналадки при изменении продукта
- Воспроизводимость с памятью рецептов
Дизайн
Намотчик волокон Решение автоматизации
Используется вариант SIMOTION D на базе привода с регулированием 4 осей. При этом управление, функции Motion Control, функции технологии и функции привода объединяются в едином аппаратом и программном решении.
Технологические функции, такие как расчет процесса раскладки, генерация пилообразного сигнала и определение диаметров катушек, а также функции Motion Control - позиционирование поворотного диска и управление циклом работы (каскад заданного значения, логическое управление) выполняются в SIMOTION D. Может реализоваться централизованное управление несколькими моталками, например, с MP 270 как опция. Такое решение может использоваться со всеми модификациями намотчиков волокон.

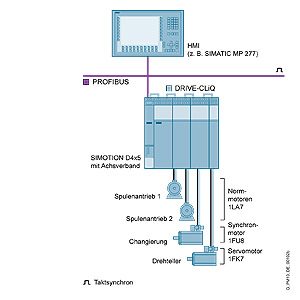

Решение автоматизации на примере с SIMOTION D
Дополнительные особенности решения автоматизации:
- Свобода выбора режимов намотки (Wild, Ribbon-Free-Random-Winding, высокоточная намотка и ступенчатая высокоточная намотка)
- Связь приводов по DRIVE-CLiQ интерфейсу
- Масштабируемые и открытые программные блоки для изменения параметров программного обеспечения
Дальнейшая информация
Намотчик волокон Техническая поддержка A&D
