Непрерывное нанесение покрытия на ленту применяется для многих различных типов основных материалов и готовой продукции. В результате этого широкого спектра приложений, технология нанесения покрытия включает в себя широкий спектр различных типов машин, начиная от стандартных серийных машин до индивидуальных проектов заводов, в то время как требования к автоматизации и приводам сильно отличаются. Во всех случаях конечной целью является придание дополнительных функциональных свойств покрытием или ламинированием.
Типичные области применения для технологии покрытия - это производство самоклеящихся этикеток, электродов для аккумуляторов, упаковочных материалов, строительных материалов и технического текстиля.
Покрытия наносятся на подложку в специальной в машине. Это делается путем разматывания подложки с рулона, направления ее к аппликатору, нанесения и в конце – сушки. Подложка может быть покрыта с обеих сторон в аппликаторе. Перед дальнейшей обработкой покрытый материал охлаждается, а затем производится ламинирование, например, дополнительными материалами. Во многих случаях покрытия наносятся последовательно, или ламинирующий материал также покрывается до нанесения на подложку. Покрытый и заламинированный конечный продукт затем сматывается в рулон для дальнейшей обработки.В зависимости от типа основания и покрытия применяются различные методы покрытия.
В зависимости от требований, машины включают в себя различные модули, например:

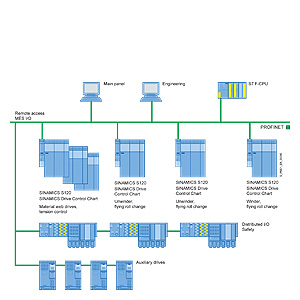

Пример решения для машины по нанесению покрытия
Топология, представленная выше, является примером распределенной автоматической системы для среднего размера машины по нанесению покрытий. Основой является ПЛК SIMATIC S7.В этом случае ПЛК выполняет логические функции, такие как управление режимами, обслуживание входов/выходов, функции безопасности (опционально с применением SIMATIC S7 F-CPU) и управление вспомогательными приводами.Направляющие покрытие привода получают задание скорости от ПЛК и работают синхронно.Внутренняя сеть машины (обмен между ПЛК, приводами, периферией) – это PROFINET. Может быть обеспечен выход и на уровень управления машиной.Встроенный в привод SINAMICS S120 технологически ориентированный алгоритм реализован с помощью DCC (Drive Control Chart) и блоков соответствующей библиотеки.В качестве человеко-машинного интерфейса (HMI) используется SIMATIC Panel c WinCC или WinCC flexible.
