• Неуправляемые коммутаторы серии SCALANCE X-100, оптимизированные для работы в промышленных сетях Industrial Ethernet с линейной и звездообразной топологией и скоростью передачи данных 10/100 Мбит/с.
• Наличие модификаций с встроенными электрическими и оптическими портами.
• Построение звездообразных конфигураций сети Industrial Ethernet с электрическими каналами связи и скоростью передачи данных 10/100 Мбит/с.
• Прочный компактный металлический корпус с возможностью монтажа на стандартную профильную шину DIN, на профильную шину S7-300 или на плоскую поверхность с различной ориентацией корпуса.
• Подключение к сети через PROFINET-совместимые соединители промышленного исполнения со специальным профилем укладки кабеля, исключающим возможность приложения тяговых усилий к контактным точкам.
• Использование резервированных цепей питания.
• Диагностика с помощью светодиодов индикации наличия напряжения питания, состояния системы связи, передачи данных.
• Сигнализация об ошибке с помощью встроенного сигнального контакта, настраиваемого с помощью кнопки SET.

Особенности

• Идеальное решение для построения линейных и звездообразных конфигураций промышленных сетей Industrial Ethernet.
• Минимальные монтажные объемы, компактные корпуса формата S7-300.
• Безопасная передача данных благодаря использованию промышленных PROFINET-совместимых соединителей (Industrial Ethernet FC RJ45 штекеров) и наличию дополнительных конструктивных элементов повышения механической прочности точек соединения сетевых кабелей с модулем и фиксации штекеров в гнездах.
• Простая и быстрая диагностика с использованием светодиодов и сигнального контакта.
• Поддержка функций автокроссировки, возможность использования любых соединительных кабелей.
• Простое конфигурирование сети без расчета времени распространения сигналов.

Область применения

Коммутаторы серии SCALANCE X 100 поддерживает рентабельные конфигурации сети Industrial Ethernet с линейной или звездообразной топологией. Они сконструированы для установки в шкафы управления.

Версии продукта

SCALANCE X104-2 / SCALANCE X106-1

• Для конфигурирования оптического Industrial Ethernet линейной или звездообразной топологий:
  • SCALANCE X104-2;
    линейная или звездообразная топология с 2 оптическами и 4 электрическими портами.
  • SCALANCE X106-1;
    звездообразная топология с одним оптическим и 6 электрическими портами.
• Диагностика с помощью светодиодов (питание, состояние связи, передача данных) и сигнального контакта (маска сигнализации может быть установлена при помощи кнопки).
• Четыре (SCALANCE X104-2) или шесть (SCALANCE X106-1) гнезд RJ45 для подключения новых промышленных штекеров IE FC RJ45 с осевым отводом кабеля.

SCALANCE X108

• Для конфигурирования электрических сетей Industrial Ethernet с линейной или звездообразной структурой.
• Диагностика с помощью светодиодов (питание, состояние связи, передача данных) и сигнального контакта (маска сигнализации может быть установлена при помощи кнопки).
• Восемь гнезд RJ45 для подключения новых промышленных штекеров IE FC RJ45 с осевым отводом кабеля.

Дизайн

Коммутаторы имеют прочные металлические корпуса, предназначенные для установки на стандартную профильную шину DIN, профильную шину S7-300 или на плоскую поверхность (в любой монтажной позиции). Размеры корпуса совпадают с форматом модулей программируемого контроллера S7-300, что позволяет устанавливать коммутаторы и модули S7-300 на одну профильную шину.

Коммутаторы SCALANCE X 100 характеризуются следующими показателями:

• 4-полюсный терминальный блок для подключения резервированных цепей питания 2 х =24 В.
• Светодиоды отображения наличия напряжения питания, состояния системы связи, передачи данных, положения сигнального контакта.
• 2-полюсный терминальный блок для подключения внешней цепи сигнального контакта.
• Кнопка SET для настройки маски сигнального контакта.

Коммуникационные порты:

• 10/100BaseTX, гнезда RJ45:
  электрические порты RJ45, автоматическое определение скорости передачи данных в сети (10 или 100 Мбит/с) и автоматическая настройка на эту скорость, поддержка функций автокроссировки, подключение IE FC кабеля с помощью штекера IE FC RJ45 с осевым отводом кабеля, длина линии до 100 м.
• 100BaseFX, с технологией подключения BFOC
  BFOC гнезда оптических соединителей для подключения стеклянного оптоволоконного кабеля Industrial Ethernet длиной до 3000 м и построения линейных или звездообразных топологий сети.

Функции

• Построение линейных и звездообразных структур сети Industrial Ethernet с электрическими и оптическими каналами связи.
• Поддержка функций автокроссировки для всех встроенных портов RJ45
• Поддержка технологии коммутируемых сетей.
• Простое конфигурирование и расширение сети;
  неограниченное расширение сети за счет каскадного включения коммутаторов SCALANCE X 100.

Топология и конфигурирование сети

В типовом варианте модуль SCALANCE X 100 устанавливается в один шкаф управления со всеми подключаемыми узлами сети. Все коммутаторы серии позволяют создавать линейные и звездообразные топологии сети Industrial Ethernet с электрическими и оптическими каналами связи.

При конфигурировании сети необходимо соблюдать следующие граничные условия:

• Длина TP кабеля между двумя коммутаторами SCALANCE X 100 не должна превышать:
  • 100 м с использованием Industrial Ethernet FC кабеля и штекера Industrial Ethernet FC RJ45
• Длина оптического кабеля не должна превышать:
  • 3000 м при использовании стеклянного оптоволоконного кабеля Industrial Ethernet

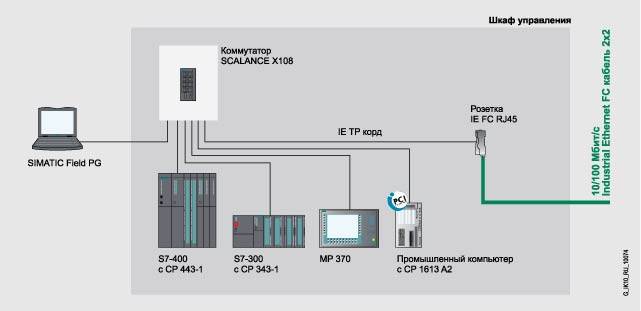

Звездообразная структура сети с SCALANCE X-108

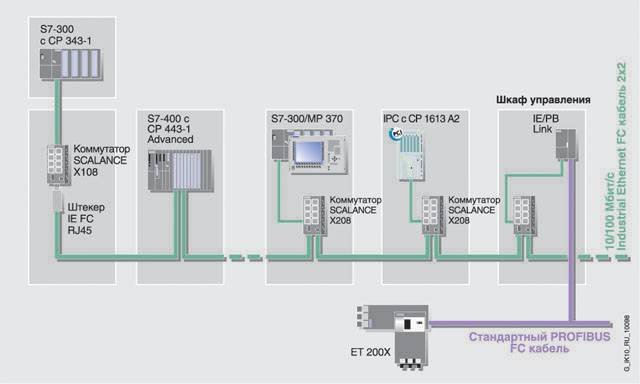

Электрическая линейная структура сети со SCALANCE X108

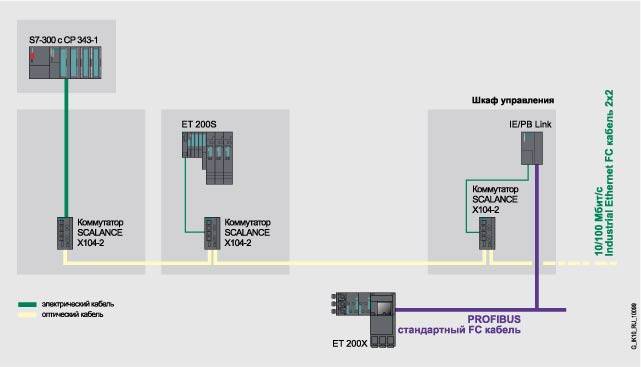

Оптическая линейная структура сети со SCALANCE X104-2

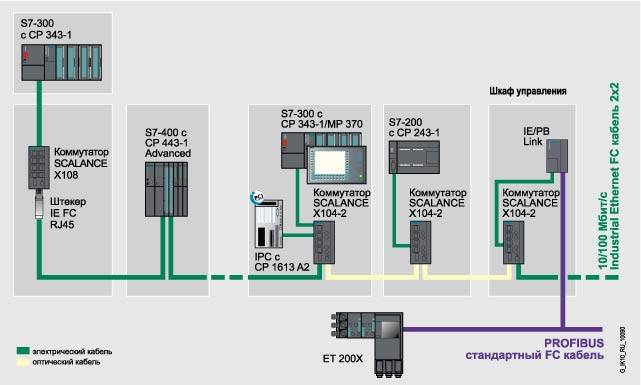

Электрическая и оптическая линейная топология сети со SCALANCE X108 и SCALANCE X104-2

Диагностика

Светодиодная индикация модулей позволяет контролировать:

• наличие напряжения питания
• состояния коммуникационных портов
• передачу данных

Кроме того, модули SCALANCE X 100 способны использовать для сигнализации о своем состоянии встроенный сигнальный контакт.
