Неуправляемые коммутаторы SCALANCE XB-000

Разделы

Неуправляемые коммутаторы SCALANCE XB-000
  • Неуправляемые коммутаторы Industrial Ethernet серии SCALANCE XB-000 для построения линейных и звездообразных структур Industrial Ethernet со скоростью обмена данными 10/100 Мбит/с.
  • Подключение станций и сетей через электрические или оптические порты.
  • Компактные корпуса для монтажа на стандартную профильную шину в шкафу управления или коробке.
  • 5 или 8 x электрических портов RJ45 10/100 Мбит/с.
  • 4 x электрических порта RJ45 10/100 Мбит/с и 1 x оптический SC порт 100 Мбит/с для подключения стеклянного мультимодового кабеля длиной до 3 км.
  • 4 x электрических порта RJ45 10/100 Мбит/с и 1 x оптический SC порт 100 Мбит/с для подключения стеклянного одномодового кабеля длиной до 26 км.
  • Наличие диагностических светодиодов (наличие питания, состояние системы связи, обмен данными).
  • Подключение сетевых кабелей с фронтальной стороны корпуса.
  • Подключение питания с нижней стороны корпуса.
  • Автоматическая настройка на скорость обмена данными в сети (10/100 Мбит/с), автоматическая кроссировка подключаемых кабелей.




Особенности

Неуправляемые коммутаторы SCALANCE XB-000
  • Рентабельное решение для построения промышленных сетей.
  • Компактный корпус, требующий для своего размещения минимальных монтажных объемов.
  • Быстрый запуск без предварительного конфигурирования.
  • Простая диагностика с помощью встроенных светодиодов.




Область применения

Неуправляемые коммутаторы SCALANCE XB-000
  • Неуправляемые коммутаторы Industrial Ethernet серии SCALANCE XB-000 позволяют создавать рентабельные решения по построению небольших линейных или звездообразных структур коммутируемых сетей на уровне производственных машин или приборов.
  • Компактный корпус для монтажа на стандартную профильную шину.
Версии приборов

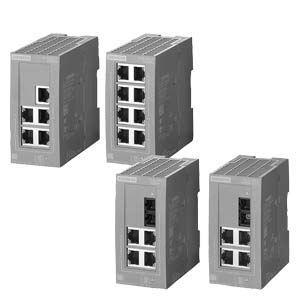

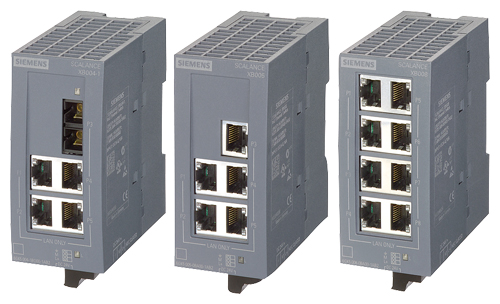

SCALANCE XB005 и SCALANCE XB008

  • Для построения электрических сетей Industrial Ethernet с линейной или звездообразной топологией.
  • Диагностика состояний с помощью встроенных в прибор светодиодов (наличие напряжения питания, состояние системы связи, обмен данными).
  • 5 или 8 электрических портов RJ45 10/100 Мбит/с.

SCALANCE XB004-1 и SCALANCE XB004-1LD

  • Для построения электрических и оптических сетей Industrial Ethernet с линейной или звездообразной топологией.
  • Диагностика состояний с помощью встроенных в прибор светодиодов (наличие напряжения питания, состояние системы связи, обмен данными).
  • 4 электрических порта RJ45 10/100 Мбит/с и  1 оптический порт SC 100 Мбит/с для подключения стеклянного оптического мультимодового/ одномодового кабеля.




Дизайн

Неуправляемые коммутаторы SCALANCE XB-000

Коммутаторы Industrial Ethernet серии SCALANCE XB-000 монтируются на стандартную профильную шину.

Каждый коммутатор SCALANCE XB-000 оснащен:

  • 3-полюсным терминальным блоком для подключения цепи питания =24 В и заземления.
  • Светодиодом индикации наличия напряжения питания.
  • Светодиодами индикации состояния системы связи и процессов обмена данными через каждый порт.

Типы используемых портов:

  • 10/100 BaseTX порты RJ45, электрические: порты RJ45, автоматическая настройка на скорость обмена данными в сети (10 или 100 Мбит/с), автоматическая кроссировка подключаемых IE TP кабелей, длина кабеля до 100 м.
  • 100 BaseFX, оптический SC портSC порт для непосредственного подключения стеклянного оптического мультимодового кабеля Industrial Ethernet длиной до 3 км.
  • 100 BaseFX, оптический SC портSC порт для непосредственного подключения стеклянного оптического одномодового кабеля Industrial Ethernet длиной до 26 км.
  • Все порты расположены на фронтальной панели прибора.




Функции

Неуправляемые коммутаторы SCALANCE XB-000
  • Формирование линейных и звездообразных топологий сети Industrial Ethernet с электрическими каналами связи.
  • Автоматическая кроссировка подключаемые IE TP кабелей.
  • Простое конфигурирование и расширение сети: отсутствие ограничений на расширение сети при каскадном включении коммутаторов.
Сетевые топологии и конфигурации

В типовом варианте коммутаторы SCALANCE XB-000 устанавливаются в одном шкафу или ящике управления с подключаемой к сети аппаратурой.

При построении сети необходимо учитывать следующие граничные условия:

  • Длина TP кабеля между двумя коммутаторами SCALANCE XB-000:
    • не более 100 м;
    • не более 10 м при использовании TP корда;
    • не более 100 м при использовании розетки IE FC RJ45, стандартного IE FC кабеля и TP корда.
  • Длина оптических кабелей:
    • не более 3 км при использовании стеклянного оптического мультимодового кабеля Industrial Ethernet;
    • не более 26 км при использовании стеклянного оптического одномодового кабеля Industrial Ethernet.

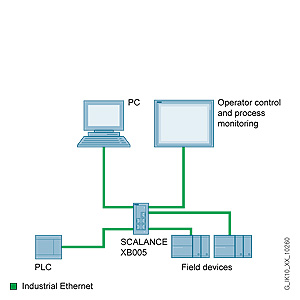

Звездообразная топология сети с электрическими каналами связи на базе коммутатора SCALANCE XB005

Линейная топология сети на основе коммутаторов SCALANCE XB005 и XB008

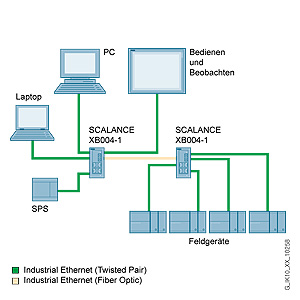

Использование коммутаторов SCALANCE XB004-1 для построения оптической линейной и звездообразных электрических структур

Диагностика

Каждый прибор оснащен встроенными светодиодами индикации:

  • Наличия напряжения питания.
  • Состояния каждого порта.
  • Процессов обмена данными.




Технические данные




Дальнейшая информация

Неуправляемые коммутаторы SCALANCE XB-000

To assist in selecting the right Industrial Ethernet switches as well as configuration of modular variants, the Switch Selection Tool is available as a free download at:

http://support.automation.siemens.com/WW/view/de/39134641




Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6GK5004-1BD00-1AB25N1SCALANCE XB004-1 НЕУПРАВЛЯЕМЫЙ КОММУТАТОР INDUSTRIAL ETHERNET ДЛЯ 10/100МБИТ/С; С 4 X 10/100МБИТ/С ПОРТАМИ ДЛЯ ВИТОЙ ПАРЫ С РАЗЪЁМАМИ RJ45; 1 X100МБИТ/С ПОРТОМ МУЛЬТИМОДОВОГО СТЕКЛОВОЛОКНА ДЛЯ ДЛИННОВОЛНОВОГО ЛАЗЕРА С РАЗЪЁМАМИ SC; ДЛЯ СОЗДАНИЯ НЕБОЛЬШИХ СЕТЕЙ С ТОПОЛОГИЕЙ «ЗВЕЗДА» И «ЛИНИЯ», СВЕТОДИОДНАЯ ДИАГНОСТИКА, СТЕПЕНЬ ЗАЩИТЫ IP20, =24В ПИТАНИЕ, ВКЛЮЧАЯ РУКОВОДСТВА 203.52
6GK5004-1BF00-1AB25N1SCALANCE XB004-1LD НЕУПРАВЛЯЕМЫЙ КОММУТАТОР INDUSTRIAL ETHERNET ДЛЯ 10/100МБИТ/С; С 4 X 10/100МБИТ/С ПОРТАМИ ДЛЯ ВИТОЙ ПАРЫ С РАЗЪЁМАМИ RJ45; 1 X100МБИТ/С ПОРТОМ ОДНОМОДОВОГО СТЕКЛОВОЛОКНА ДЛЯ ДЛИННОВОЛНОВОГО ЛАЗЕРА С РАЗЪЁМАМИ SC; ДЛЯ СОЗДАНИЯ НЕБОЛЬШИХ СЕТЕЙ С ТОПОЛОГИЕЙ «ЗВЕЗДА» И «ЛИНИЯ», СВЕТОДИОДНАЯ ДИАГНОСТИКА, СТЕПЕНЬ ЗАЩИТЫ IP20, =24В ПИТАНИЕ, ВКЛЮЧАЯ РУКОВОДСТВА 291.50
6GK5004-1GL00-1AB25N1SCALANCE XB004-1G UNMANAGED INDUSTRIAL ETHERNET SWITCH FOR 10/100/1000MBIT/S; W. 4 X 10/100/1000MBIT/S RJ45- ELECTRICAL PORTS AND 1 X1000MBIT/S SC-PORT OPTICAL (MULTIMODE, GLASS), UP TO MAX. 750M FOR ESTABLISHING SMALL STAR- AND LINE TOPOGRAPHIES; LED-DIAGNOSTICS, IP20, 24 V DC POWER SUPPLY, INCL. MANUAL 641.30
6GK5004-1GM00-1AB25N1SCALANCE XB004-1LDG UNMANAGED INDUSTRIAL ETHERNET SWITCH FOR 10/100/1000MBIT/S; W. 4 X 10/100/1000MBIT/S RJ45- ELECTRICAL PORTS AND 1 X1000MBIT/S SC-PORT OPTICAL (SINGLEMODE, GLASS), UP TO MAX. 10KM FOR ESTABLISHING SMALL STAR- AND LINE TOPOGRAPHIES; LED-DIAGNOSTICS, IP20, 24 V DC POWER SUPPLY, INCL. MANUAL 1046.22
6GK5005-0BA00-1AB25N1SCALANCE XB005 НЕУПРАВЛЯЕМЫЙ КОММУТАТОР INDUSTRIAL ETHERNET ДЛЯ 10/100МБИТ/С; С 5 X 10/100МБИТ/С ПОРТАМИ ДЛЯ ВИТОЙ ПАРЫ С РАЗЪЁМАМИ RJ45; ДЛЯ СОЗДАНИЯ НЕБОЛЬШИХ СЕТЕЙ С ТОПОЛОГИЕЙ «ЗВЕЗДА» И «ЛИНИЯ», СВЕТОДИОДНАЯ ДИАГНОСТИКА, СТЕПЕНЬ ЗАЩИТЫ IP20, =24В ПИТАНИЕ, ВКЛЮЧАЯ РУКОВОДСТВА 112.36
6GK5005-0GA00-1AB25N1SCALANCE XB005G UNMANAGED INDUSTRIAL ETHERNET SWITCH FOR 10/100/1000MBIT/S; W. 5 X 10/100/1000MBIT/S RJ45- ELECTRICAL PORTS FOR ESTABLISHING SMALL STAR- AND LINE TOPOGRAPHIES; LED-DIAGNOSTICS, IP20, 24 V DC POWER SUPPLY, INCL. MANUAL 428.24
6GK5008-0BA00-1AB25N1SCALANCE XB008 НЕУПРАВЛЯЕМЫЙ КОММУТАТОР INDUSTRIAL ETHERNET ДЛЯ 10/100МБИТ/С; С 8 X 10/100МБИТ/С ПОРТАМИ ДЛЯ ВИТОЙ ПАРЫ С РАЗЪЁМАМИ RJ45; ДЛЯ СОЗДАНИЯ НЕБОЛЬШИХ СЕТЕЙ С ТОПОЛОГИЕЙ «ЗВЕЗДА» И «ЛИНИЯ», СВЕТОДИОДНАЯ ДИАГНОСТИКА, СТЕПЕНЬ ЗАЩИТЫ IP20, =24В ПИТАНИЕ, ВКЛЮЧАЯ РУКОВОДСТВА 147.34
6GK5008-0GA00-1AB25N1SCALANCE XB008G UNMANAGED INDUSTRIAL ETHERNET SWITCH FOR 10/100/1000MBIT/S; W. 8 X 10/100/1000MBIT/S RJ45- ELECTRICAL PORTS FOR ESTABLISHING SMALL STAR- AND LINE TOPOGRAPHIES; LED-DIAGNOSTICS, IP20, 24 V DC POWER SUPPLY, INCL. MANUAL 641.30




Аксессуары

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6EP1331-5BA00584SITOP PSU100C 24 V/0,6 A СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ ВХОД: ~100-230 В ВЫХОД: =24 В/0,6 A 37.10
6XV1870-3QE505K1SIMATIC NET INDUSTRIAL ETHERNET TP КОРД RJ45/RJ45, КАТЕГОРИИ 6, TP КАБЕЛЬ 4X2, ПРЕДСОБРАННЫЙ С 2-МЯ RJ45 РАЗЪЁМАМИ, L = 0.5 M 17.60
6XV1870-3QH105K1SIMATIC NET INDUSTRIAL ETHERNET TP КОРД RJ45/RJ45, КАТЕГОРИИ 6, TP КАБЕЛЬ 4X2, ПРЕДСОБРАННЫЙ С 2-МЯ RJ45 РАЗЪЁМАМИ, L = 1 M 18.66
6XV1870-3QH205K1SIMATIC NET INDUSTRIAL ETHERNET TP КОРД RJ45/RJ45, КАТЕГОРИИ 6, TP КАБЕЛЬ 4X2, ПРЕДСОБРАННЫЙ С 2-МЯ RJ45 РАЗЪЁМАМИ, L = 2 M 20.99
6XV1870-3QH605K1SIMATIC NET INDUSTRIAL ETHERNET TP КОРД RJ45/RJ45, КАТЕГОРИИ 6, TP КАБЕЛЬ 4X2, ПРЕДСОБРАННЫЙ С 2-МЯ RJ45 РАЗЪЁМАМИ, L = 6 M 28.62
6XV1870-3QN105K1SIMATIC NET INDUSTRIAL ETHERNET TP КОРД RJ45/RJ45, КАТЕГОРИИ 6, TP КАБЕЛЬ 4X2, ПРЕДСОБРАННЫЙ С 2-МЯ RJ45 РАЗЪЁМАМИ, L = 10 M 36.46
6XV1873-2A5K2SIMATIC NET, СТАНДАРТНЫЙ ОПТИЧЕСКИЙ КАБЕЛЬ (50/125), ОДОБРЕНИЕ UL, БЕЗ СОЕДИНИТЕЛЕЙ, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ОТ 20 ДО 1000 М 3.78
