Неуправляемые коммутаторы SIPLUS SCALANCE X-100 - Неуправляемые коммутаторы серии SCALANCE X-100 для построения линейных и звездообразных топологий Industrial Ethernet со скоростью обмена данными 10/100 Мбит/с.
- В зависимости от типа коммутатора подключение сетевых станций выполняется через электрические или оптические порты, а также порты с питанием через Ethernet (PoE) по IEEE 802.3af.
- Прочный компактный металлический корпус для установки на стандартную профильную шину S7-300, профильную шину DIN или на стену.
- Прочные PROFINET-совместимые соединители RJ45 промышленного исполнения, обеспечивающие надежную фиксацию штекеров подключаемых кабелей.
- Использование резервированных цепей питания.
- Наличие диагностических светодиодов на корпусе (наличие питания, состояние системы связи, обмен данными).
- Формирование сигналов о наличии ошибок с помощью сигнального контакта, настраиваемого с помощью кнопки SET.
| SIPLUS SCALANCE X-100 | |
|---|---|
| Заказной номер | 6AG1 104-2BB00-2AA3 |
| Заказной номер базового модуля | 6GK5 104-2BB00-2AA3 |
| Диапазон рабочих температур | -25 ... +60 °C; допускается появление конденсата |
| Окружающая среда | Устойчивость по EN 60721 к воздействию химически (-3C4), механически (-3S4) и биологически (-3B2) активных веществ, соответствие требованиям ISA S71.04 G1, G2, G3, GX. Дополнительную информацию об условиях эксплуатации аппаратуры SIPLUS extreme можно найти в Интернет по адресу http://www.siemens.de/siplus-extreme. |
| Технические данные | Соответствуют техническим данным базового модуля за исключением допустимых условий эксплуатации |
Техническую документацию по модулям семейства SIPLUS можно найти в Интернет по адресу:http://www.siemens.de/siplus-extreme/techdoku
Особенности
Неуправляемые коммутаторы SCALANCE X-100
- Идеальное решение для построения линейных и звездообразных конфигураций промышленных сетей Industrial Ethernet.
- Минимальные монтажные объемы, компактные корпуса формата S7-300.
- Безопасная передача данных благодаря использованию промышленных PROFINET-совместимых соединителей (Industrial Ethernet FC RJ45 штекеров) и наличию дополнительных конструктивных элементов повышения механической прочности точек соединения сетевых кабелей с модулем и фиксации штекеров в гнездах.
- Простая и быстрая диагностика с использованием светодиодов и сигнального контакта.
- Поддержка функций автокроссировки, возможность использования любых соединительных кабелей.
- Простое конфигурирование сети без расчета времени распространения сигналов.
Область применения
Неуправляемые коммутаторы SCALANCE X-100 Коммутаторы серии SCALANCE X 100 поддерживает рентабельные конфигурации сети Industrial Ethernet с линейной или звездообразной топологией. Они сконструированы для установки в шкафы управления.
Версии продукта
SCALANCE X104-2 / SCALANCE X106-1
- Для конфигурирования оптического Industrial Ethernet линейной или звездообразной топологий:
- SCALANCE X104-2; линейная или звездообразная топология с 2 оптическами и 4 электрическими портами.
- SCALANCE X106-1; звездообразная топология с одним оптическим и 6 электрическими портами.
- Диагностика с помощью светодиодов (питание, состояние связи, передача данных) и сигнального контакта (маска сигнализации может быть установлена при помощи кнопки).
- Четыре (SCALANCE X104-2) или шесть (SCALANCE X106-1) гнезд RJ45 для подключения новых промышленных штекеров IE FC RJ45 с осевым отводом кабеля.
SCALANCE X108
- Для конфигурирования электрических сетей Industrial Ethernet с линейной или звездообразной структурой.
- Диагностика с помощью светодиодов (питание, состояние связи, передача данных) и сигнального контакта (маска сигнализации может быть установлена при помощи кнопки).
- Восемь гнезд RJ45 для подключения новых промышленных штекеров IE FC RJ45 с осевым отводом кабеля.
Дизайн
Неуправляемые коммутаторы SCALANCE X-100 Коммутаторы имеют прочные металлические корпуса, предназначенные для установки на стандартную профильную шину DIN, профильную шину S7-300 или на плоскую поверхность (в любой монтажной позиции). Размеры корпуса совпадают с форматом модулей программируемого контроллера S7-300, что позволяет устанавливать коммутаторы и модули S7-300 на одну профильную шину.
Коммутаторы SCALANCE X 100 характеризуются следующими показателями:
- 4-полюсный терминальный блок для подключения резервированных цепей питания 2 х =24 В.
- Светодиоды отображения наличия напряжения питания, состояния системы связи, передачи данных, положения сигнального контакта.
- 2-полюсный терминальный блок для подключения внешней цепи сигнального контакта.
- Кнопка SET для настройки маски сигнального контакта.
Коммуникационные порты:
- 10/100BaseTX, гнезда RJ45: электрические порты RJ45, автоматическое определение скорости передачи данных в сети (10 или 100 Мбит/с) и автоматическая настройка на эту скорость, поддержка функций автокроссировки, подключение IE FC кабеля с помощью штекера IE FC RJ45 с осевым отводом кабеля, длина линии до 100 м.
- 100BaseFX, с технологией подключения BFOC BFOC гнезда оптических соединителей для подключения стеклянного оптоволоконного кабеля Industrial Ethernet длиной до 3000 м и построения линейных или звездообразных топологий сети.
Функции
Неуправляемые коммутаторы SCALANCE X-100 - Построение линейных и звездообразных структур сети Industrial Ethernet с электрическими и оптическими каналами связи.
- Поддержка функций автокроссировки для всех встроенных портов RJ45
- Поддержка технологии коммутируемых сетей.
- Простое конфигурирование и расширение сети; неограниченное расширение сети за счет каскадного включения коммутаторов SCALANCE X 100.
Топология и конфигурирование сети
В типовом варианте модуль SCALANCE X 100 устанавливается в один шкаф управления со всеми подключаемыми узлами сети. Все коммутаторы серии позволяют создавать линейные и звездообразные топологии сети Industrial Ethernet с электрическими и оптическими каналами связи.
При конфигурировании сети необходимо соблюдать следующие граничные условия:
- Длина TP кабеля между двумя коммутаторами SCALANCE X 100 не должна превышать:
- 100 м с использованием Industrial Ethernet FC кабеля и штекера Industrial Ethernet FC RJ45
- Длина оптического кабеля не должна превышать:
- 3000 м при использовании стеклянного оптоволоконного кабеля Industrial Ethernet

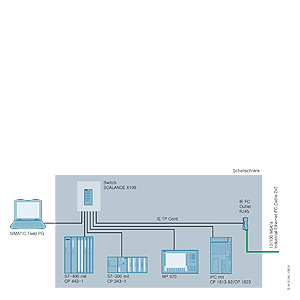

Звездообразная структура сети с SCALANCE X-108

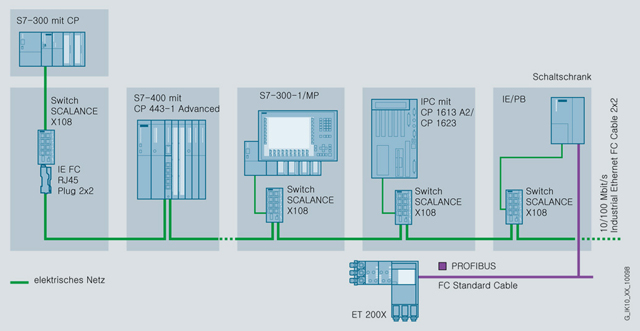

Электрическая линейная структура сети со SCALANCE X108

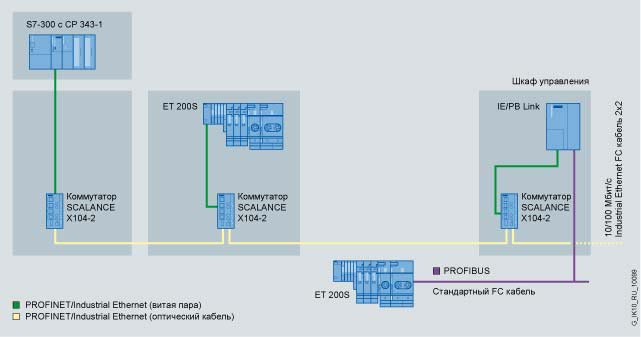

Оптическая линейная структура сети со SCALANCE X104-2
Электрическая и оптическая линейная топология сети со SCALANCE X108 и SCALANCE X104-2
Диагностика
Светодиодная индикация модулей позволяет контролировать:
- наличие напряжения питания
- состояния коммуникационных портов
- передачу данных
Кроме того, модули SCALANCE X 100 способны использовать для сигнализации о своем состоянии встроенный сигнальный контакт.
Технические данные
Дальнейшая информация
Неуправляемые коммутаторы SCALANCE X-100 Для выбора и конфигурирования модульных коммутаторов Industrial Ethernet можно использовать специальный конфигуратор Switch Selection Tool, свободно распространяемый через Интернет:
http://support.automation.siemens.com/WW/view/de/39134641
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6AG1104-2BB00-2AA3 | 471 | SIPLUS NET, НЕУПРАВЛЯЕМЫЙ КОММУТАТОР SCALAНЗE X104-2, ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР -25... +60 ГРАДУСОВ ЦЕЛЬСИЯ, С КОНФОРМНЫМ ПОКРЫТИЕМ НА ОСНОВЕ 6GK5104-2BB00-2AA5 | 1038.80 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6AG1901-1BB10-7AA0 | 471 | SIPLUS NET, РАЗЪЁМ RJ45 180 2X2, РАБ. ТЕМП. -40 ... +70°C, С КОНФОРМНЫМ ПОКРЫТИЕМ, НА ОСНОВЕ 6GK1901-1BB10-2AA0. РАЗЪЁМ RJ45 (10/100МБИТ/С) С ПРОЧНЫМ МЕТАЛЛИЧЕСКИМ КОРПУСОМ, ПОДКЛЮЧЕНИЕ FASTCONNECT, ДЛЯ КАБЕЛЕЙ IE FC 2X2, ОТВОД КАБЕЛЯ ПОД УГЛОМ 180°, 1 ШТ | 53.42 |
| 6EP1331-5BA00 | 584 | SITOP PSU100C 24 V/0,6 A СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ ВХОД: ~100-230 В ВЫХОД: =24 В/0,6 A | 37.10 |
| 6GK1900-1GB00-0AC0 | 5K2 | SIMATIC NET, FC FO BFOC РАЗЪЁМ ДЛЯ МОНТАЖА НА КАБЕЛЬ ПО МЕСТУ ДЛЯ ОПТИЧЕСКИХ FC КАБЕЛЕЙ (62.5/200/230) УПАКОВКА: 20 ШТ. + ОБТИРОЧНЫЙ МАТЕРИАЛ | 551.20 |
| 6GK1900-1GL00-0AA0 | 5K2 | SIMATIC NET, FC FO BFOC КОМПЛЕКТ ДЛЯ ЗАЧИСТКИ КАБЕЛЯ ДЛЯ МОНТАЖА FC FO BFOC РАЗЪЁМОВ НА КАБЕЛЬ ПО МЕСТУ ДЛЯ ОПТИЧЕСКИХ FC КАБЕЛЕЙ | 3731.20 |
| 6GK1901-1BB10-2AB0 | 5K1 | SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 10 ШТ. | 144.16 |
| 6GK1901-1BB10-2AE0 | 5K1 | SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 50 ШТ. | 545.90 |
| 6GK1901-1GA00 | 5K2 | SIMATIC NET, ИНСТРУМЕНТ ДЛЯ БЫСТРОЙ РАЗДЕЛКИ СТАНДАРТНОГО INDUSTRIAL ETHERNET FASTCONNECT КАБЕЛЯ | 62.96 |
| 6XV1840-2AH10 | 5K1 | SIMATIC NET, FC СТАНДАРТНЫЙ IE TP КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), ДЛЯ ПОДКЛ. К FC СОЕДИНИТЕЛЮ RJ45, 4-ЖИЛЬНЫЙ, ЭКРАНИРОВАННЫЙ, КАТЕГОРИЯ 5, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 ... 1000 M | 1.72 |
| 6XV1847-2A | 5K2 | SIMATIC NET, СТАНДАРТНЫЙ ОПТИЧЕСКИЙ КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (62.5/200/230), SСТАНДАРТНЫЙ, РАЗДЕЛЯЕМЫЙ, UL-СЕРТИФИКАЦИЯ, МАКС. ОТРЕЗОК 1000M, МИНИМАЛЬНАЯ ДЛИНА К ЗАКАЗУ: 20 М, ПРОДАЖА ПО МЕТРАЖУ | 7.36 |
| 6XV1873-2A | 5K2 | SIMATIC NET, СТАНДАРТНЫЙ ОПТИЧЕСКИЙ КАБЕЛЬ (50/125), ОДОБРЕНИЕ UL, БЕЗ СОЕДИНИТЕЛЕЙ, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ОТ 20 ДО 1000 М | 3.78 |
