Неуправляемые конверторы серии SCALANCE X-100

Разделы

Неуправляемые конверторы серии SCALANCE X-100
  • Неуправляемые конверторы Industrial Ethernet серии SCALANCE X-100 обеспечивают возможность согласования электрических и оптических каналов связи Industrial Ethernet со скоростью передачи 10/100 Мбит/с в линейных, звездообразных и кольцевых топологиях сети.
  • Электрическое и оптическое подключение к станциям с различными типами встроенных портов.
  • Прочный компактный металлический корпус для установки на стандартную профильную шину DIN, профильную шину S7-300 или на плоские поверхности с креплением винтами.
  • Прочные промышленные PROFINET-совместимые соединители со специальным профилем для повышения механической прочности точек соединения.
  • Использование резервированных цепей питания.
  • Диагностические светодиоды (питание, состояние соединений, передача данных).
  • Контакт сигнализации об ошибке, настраиваемый с помощью кнопки SET.




Особенности

Неуправляемые конверторы серии SCALANCE X-100
  • Идеальное решение по согласованию электрических и оптических каналов связи Industrial Ethernet в линейных, звездообразных и кольцевых топологиях сети.
  • Компактный корпус формата модулей S7-300.
  • Использование надежных PROFINET-совместимых соединителей IE FC RJ45 со специальным рельефом укладки кабеля, исключающим возможность приложения тяговых усилий к точкам соединений и произвольного выскакивания штекеров из гнезд.
  • Снижение затрат на монтаж за счет непосредственного подключения к конвертору стандартного IE FC кабеля с штекером IE FC RJ45.
  • Простая и быстрая диагностика приборов с помощью светодиодов и сигнального контакта.
  • Встроенная функция автокроссировки кабеля.
  • Простое конфигурирование сети без расчета задержек распространения сигналов.




Область применения

Неуправляемые конверторы серии SCALANCE X-100

Неуправляемые конверторы серии SCALANCE X-100 позволяют получать экономичные решения по согласованию электрических и оптических каналов связи Industrial Ethernet в сетях с линейной, звездообразной и кольцевой топологией. Они предназначены для работы в шкафах управления.

Одиночные удаленные сетевые терминалы могут подключаться к конвертору SCALANCE X-100 оптическим кабелем. Конверторы могут использоваться в резервированных кольцевых структурах, а также для организации соединений управления резервированием.

Версии конверторов

SCALANCE X101-1 и SCALANCE X101-1LD

  • Для преобразования электрических сигналов Industrial Ethernet в оптические и наоборот. Работа в сетях с линейной, звездообразной и кольцевой топологией.
  • Конверторы Industrial Ethernet типов SCALANCE X101-1 и SCALANCE X101-1LD характеризуются
    • наличием электрического порта RJ45, 10/100 Мбит/с
    • SCALANCE X101-1 наличием 100-Мбит/с мультимодового интерфейса с соединителем BFOCSCALANCE X101-1LD наличием 100-Мбит/с одномодового интерфейса с соединителем BFOC
  • Использованием резервированных цепей питания 2 x =24 В
  • Наличием диагностических светодиодов (питание, состояние соединения, передача данных) и сигнального контакта (настройка сигнальных масок с помощью встроенной кнопки)
  • Наличием гнезда RJ45, выполненного с учетом промышленных стандартов и предназначенного для подключения кабеля с штекером IE FC RJ45.




Дизайн

Неуправляемые конверторы серии SCALANCE X-100

Конверторы Industrial Ethernet серии SCALANCE выпускаются в компактных металлических корпусах, оптимизированных для установки на стандартную профильную шину DIN или на профильную шину S7-300. Допускается также выполнять настенный монтаж конверторов с любой ориентацией корпуса в пространстве. Габариты корпуса соответствуют формату модулей контроллера S7-300, что позволяет производить монтаж конвертора на одну профильную шину с модулями контроллера.

Конверторы SCALANCE X-100 характеризуются следующими показателями:

  • 4-полюсный терминальный блок для подключения резервированных цепей питания (2 x =24 В)
  • диагностические светодиоды контроля наличия напряжения питания, состояния коммуникационных соединений, передачи данных, а также встроенный сигнальный контакт.
  • 2-полюсный терминальный блок для подключения внешней цепи сигнального контакта.
  • Кнопка SET для конфигурирования сигнального контакта.

Встроенные порты:

  • 10/100BaseTX, RJ45: порт RJ45, автоматическое определение скорости передачи данных в сети (10 или 100 Мбит/с), автоматическая настройка на скорость передачи, функция автокроссировки, подключение IE FC кабеля с штекером IE FC RJ45, длина линии связи до 100 м
  • 100BaseFX, BFOC BFOC гнезда для непосредственного подключения стеклянного оптического кабеля Industrial Ethernet длиной до 3000 или до 26000 м для построения линейных, звездообразных или кольцевых топологий сети.




Функции

Неуправляемые конверторы серии SCALANCE X-100
  • Построение электрических и оптических сетей Industrial Ethernet с линейной, звездообразной и кольцевой топологией.
  • Поддержка функций автокроссировки для электрического TP порта.
  • Простое построение и расширение сети; отсутствие ограничений на каскадное включение коммутаторов и конверторов SCALANCE X-100.

Сетевые топологии и конфигурации

В типовом варианте конверторы SCALANCE X-100 размещаются в одном шкафу управления с подключаемым сетевым узлом. Они могут включаться в линейные, звездообразные и кольцевые сетевые структуры.

При построении сетей необходимо учитывать следующие граничные условия:

  • Длина TP кабеля между двумя соседними конверторами SCALANCE X:
    • Не более 100 м с использованием продукции Industrial Ethernet FastConnect.
  • Длина оптических кабелей:
    • До 3000 м с использованием мультимодового оптического кабеля Industrial Ethernet.
    • До 26000 м с использованием одномодового оптического кабеля Industrial Ethernet.

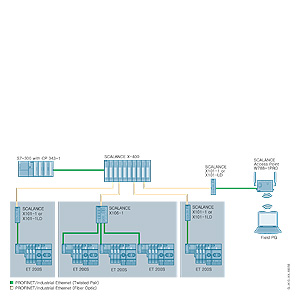

Звездообразная топология сети с конверторами SCALANCE X101-1/X101-1LD и удаленных точек доступа SCALANCE W

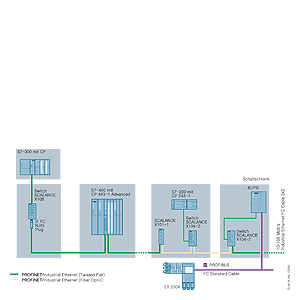

Линейная топология сети с конвертором SCALANCE X101-1, электрическими и оптическими каналами связи

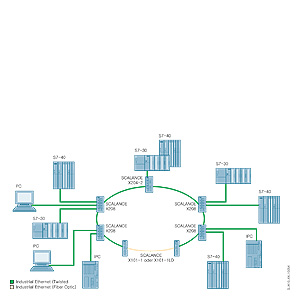

Электрическое кольцо с оптической вставкой, выполненной через конверторы SCALANCE X101-1 или SCALANCE X101-1LD

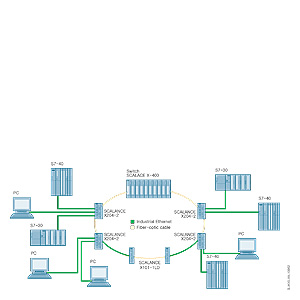

Оптическое кольцо с конверторами SCALANCE X101-1LD

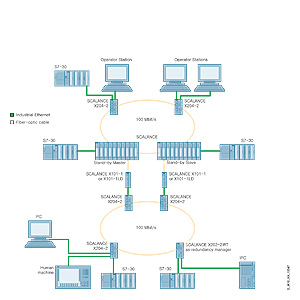

Резервированное соединение двух колец с использованием конвертора SCALANCE X101-1 или SCALANCE X101-1LD

Диагностика

Диагностические светодиоды контроля:

  • Наличия питания.
  • Состояния порта.
  • Передачи данных.

Каждый конвертор серии SCALANCE X-100 оснащен встроенным сигнальным контактом. Два конвертора одинакового типа могут включаться по каскадной схеме.




Технические данные




Дальнейшая информация

Неуправляемые конверторы серии SCALANCE X-100

To assist in selecting the right Industrial Ethernet switches as well as configuration of modular variants, the Switch Selection Tool is available as a free download at:

http://support.automation.siemens.com/WW/view/de/39134641




Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6GK5101-1BB00-2AA35N1SIMATIC NET, SCALANCE X101-1, НЕУПРАВЛЯЕМЫЙ МЕДИА-ПРЕОБРАЗОВАТЕЛЬ ДЛЯ IE, 1 X 10/100МБИТ/С RJ45 ПОРТ, 1 X 100МБИТ/С МУЛЬТИМОДОВЫЙ BFOC, СВЕТОДИОДНАЯ ДИАГНОСТИКА, СИГНАЛЬНЫЙ КОНТАКТ ОШИБКИ С КНОПКОЙ НАСТРОЙКИ, РЕЗЕРВИРОВАННОЕ ПИТАНИЕ, PROFINET-СОВМЕСТИМОЕ 326.48
6GK5101-1BC00-2AA35N1SIMATIC NET, SCALANCE X101-1LD, НЕУПРАВЛЯЕМЫЙ МЕДИА-ПРЕОБРАЗОВАТЕЛЬ ДЛЯ IE, 1 X 10/100МБИТ/С RJ45 ПОРТ, 1 X 100МБИТ/С ОДНОМОДОВЫЙ BFOC, СВЕТОДИОДНАЯ ДИАГНОСТИКА, СИГНАЛЬНЫЙ КОНТАКТ ОШИБКИ С КНОПКОЙ НАСТРОЙКИ, РЕЗЕРВИРОВАННОЕ ПИТАНИЕ, PROFINET-СОВМЕСТИМОЕ 674.16
6GK5101-1BH00-2AA35N1SIMATIC NET, SCALANCE X101-1POF, НЕУПРАВЛЯЕМЫЙ МЕДИА-ПРЕОБРАЗОВАТЕЛЬ ДЛЯ IE, 1 X 10/100МБИТ/С RJ45 ПОРТ, 1 X 100МБИТ/С ПЛАСТИКОВЫЙ ОПТОВОЛОКОННЫЙ (POF) SCRJ, СВЕТОДИОДНАЯ ДИАГНОСТИКА, СИГНАЛЬНЫЙ КОНТАКТ ОШИБКИ С КНОПКОЙ НАСТРОЙКИ, РЕЗЕРВИРОВАННОЕ ПИТАНИЕ, 326.48
6GK5101-1BX00-2AA35N1SIMATIC NET, SCALANCE X101-1AUI, НЕУПРАВЛЯЕМЫЙ МЕДИА-ПРЕОБРАЗОВАТЕЛЬ ДЛЯ IE, 1 X 10/100МБИТ/С RJ45 ПОРТ, 1 X 10 МБИТ/С AUI-ПОРТ, СВЕТОДИОДНАЯ ДИАГНОСТИКА, СИГНАЛЬНЫЙ КОНТАКТ ОШИБКИ С КНОПКОЙ НАСТРОЙКИ, РЕЗЕРВИРОВАННОЕ ПИТАНИЕ, PROFINET-СОВМЕСТИМОЕ УСТРОЙС 617.98
6GK5101-1BY00-2AA35N1SIMATIC NET, SCALANCE X101-1FL IE, НЕУПРАВЛЯЕМЫЙ МЕДИА-ПРЕОБРАЗОВАТЕЛЬ ДЛЯ IE, 1 X 10/100МБИТ/С RJ45 ПОРТ, 1 X 10 МБИТ/С МУЛЬТИМОДОВЫЙ BFOC, СВЕТОДИОДНАЯ ДИАГНОСТИКА, СИГНАЛЬНЫЙ КОНТАКТ ОШИБКИ С КНОПКОЙ НАСТРОЙКИ, РЕЗЕРВИРОВАННОЕ ПИТАНИЕ, PROFINET-СОВМЕСТ 617.98




Аксессуары

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6EP1331-5BA00584SITOP PSU100C 24 V/0,6 A СТАБИЛИЗИРОВАННЫЙ БЛОК ПИТАНИЯ ВХОД: ~100-230 В ВЫХОД: =24 В/0,6 A 37.10
6GK1901-1BB10-2AA05K1SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 1 ШТ. 16.85
6GK1901-1BB10-2AB05K1SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 10 ШТ. 144.16
6GK1901-1BB10-2AE05K1SIMATIC NET IE FC RJ45 ШТЕКЕР, 180 RJ45, ШТЕКЕРНЫЙ СОЕДИНИТЕЛЬ С МЕТАЛ. КОРПУСОМ ДЛЯ ПРОМ. УСЛОВИЙ, ПРЕДНАЗНАЧЕН ДЛЯ БЫСТРОГО МОНТАЖА, 180 ГРАД. УГОЛ ВЫВОДА КАБЕЛЯ, 1 УПАКОВКА = 50 ШТ. 545.90
6GK1901-1GA005K2SIMATIC NET, ИНСТРУМЕНТ ДЛЯ БЫСТРОЙ РАЗДЕЛКИ СТАНДАРТНОГО INDUSTRIAL ETHERNET FASTCONNECT КАБЕЛЯ 62.96
6XV1840-2AH105K1SIMATIC NET, FC СТАНДАРТНЫЙ IE TP КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), ДЛЯ ПОДКЛ. К FC СОЕДИНИТЕЛЮ RJ45, 4-ЖИЛЬНЫЙ, ЭКРАНИРОВАННЫЙ, КАТЕГОРИЯ 5, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 ... 1000 M 1.72
