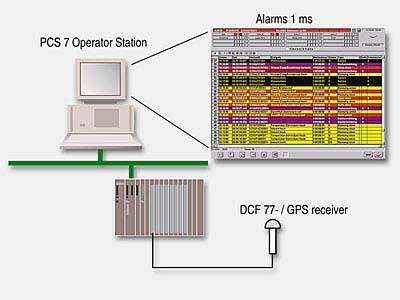

Функциональный блок PCS 7 SOE для SIMATIC PCS 7 позволеят записывать события с разрешением 1 мс.

При помощи данного блока происходит синхронная запись событий по времени и оператор видит сообщения в правильной последовательности. Если происходит разрыв связи с операторской станции, то PCS 7 SOE может записать в буфер 2000 сообщений. Также есть возможность забуфферизовать 1927 сообщения в дополнительный блок данных.

PCS 7 SOE  функциональный блок требует входной модуль SICAM DI32 для записи сигнала. Также необходим внешний приемник DCF 77/GPS и модуль синхронизации SICAM MCP.

К центральной и стойке расширения станции 41х может быть подключено до 10 модулей SICAM DI32.

PCS 7 SOE конфигурируется при помощи CFC редактора в SIMATIC PCS 7.

Функции

SOE драйвер поддерживает:

• Индивидуальные сообщения
  Каждое изменение  статуса сигнального сообщения передается SIMATIC PCS 7 операторскую станцию с частотой 1мс.
• Двойные сообщения
  Определяется состояние 2 сигналов, также промежуточное состояние сигналов.
• Перепад по фронту
  Передается изменение сигнала с "0" на "1".
• Битовая комбинация 8/16/24/32 bit
  Запись текущего состояния оборудования.
• Transformer stages
  Defined and undefined states of transformer stage encoders are signaled.
• Значения счетчиков
  Может быть считано с модуля до 16 значений счетчиков.

Дальнейшая информация

PCS 7 SOE

Siemens AG
A&D SE SH 6

Tel.: +49 911 750 9110
Fax: +49 911 750 9105
