Система телеметрии SINAUT ST7 с системами автоматизации SIMATIC S7

SINAUT ST7 - это инновационная универсальная система автоматического мониторинга и управления производственными терминалами, поддержки обмена данными с одним или несколькими центрами управления или между собой (межсетевой обмен данными) через глобальную сеть (WAN - wide area network ).

Разработанная на основе систем автоматизации SIMATIC S7, SINAUT ST7 объединяет в своем составе аппаратные и программные модули для организации связи через WAN.

Универсальность и модульность, как в выборе производственных терминалов, так и каналов передачи данных являются наиболее важными преимуществами данной системы телеуправления.

Система SINAUT ST7 способна также поддерживать обмен данными с более ранней системой телеуправления SINAUT ST1, базирующейся на использовании систем автоматизации SIMATIC S5.

Особенности

• Обмен данными через любые комбинации каналов связи WAN, включая резервированные конфигурации
• Событийно-управляемый обмен данными, передача сообщений с отметками даты и времени
• Сохранение данных на локальном уровне
• Дистанционное программирование и диагностика
• Интеграция систем оперативного управления и мониторинга на основе WinCC или OPC

Область применения

SINAUT ST7 является идеальным решением, как для построения систем с небольшим количеством производственных терминалов, так и комплексных сетевых систем, включающих в свой состав сотни станций.

Примеры применений:

• Безопасное управление системами водо-, газо- и теплоснабжения частных или промышленных потребителей через разветвленные сети
• Системы управления трубопроводным транспортом
• Надежный обмен данными в системах экологического контроля
• Дистанционное управление предприятиями водоочистки
• Управление маяками, конвейерами, поточно-транспортными системами и т.д.

Дизайн

Система SINAUT^® ST7 базируется на использовании систем автоматизации SIMATIC S7-300 и S7-400, а также SCADA системы SIMATIC WinCC. Она дополняет перечисленные системы специфичными аппаратными и программными компонентами, перечисленными ниже.

Аппаратные компоненты

• коммуникационные модули TIM
• модемы MD
• компоненты GSM
• оптические модули
• дополнительные компоненты для выделенных линий связи
• радио компоненты синхронизации времени
• соединительные кабели

Программные компоненты

Стандартное программное обеспечение для SINAUT ST7

• Библиотека SINAUT TD7;
  содержит набор функциональных блоков, включаемых в программы центральных процессоров SIMATIC S7
• Программное обеспечение конфигурирования и диагностики систем SINAUT ST7, устанавливаемое на программатор
• Программное обеспечение SINAUT ST7 для коммуникационных модулей TIM

Программное обеспечение для центров управления

• SINAUT ST7cc;
  Дополнительное программное обеспечение SINAUT для SIMATIC WinCC
• SINAUT ST7sc;
  Интерфейсное программное обеспечение ST7 для систем, поддерживающих функции OPC клиента

Функции

Центр управления

Для построения центра управления может использоваться несколько вариантов:

• Центр управления на основе центрального процессора S7-300 или S7-400:
  Наиболее подходящее решение для центров управления, в которых необходимо своевременную информацию о текущем состоянии производственного процесса. Управление работой станций осуществляется изменением уставок и параметров настройки станций.
• SINAUT ST7cc:
  Центр управления на основе компьютера, оснащенного программным обеспечением SIMATIC WinCC.
  Идеальный вариант центра управления для систем SINAUT ST7 и SINAUT ST1. Разработан для событийно-управляемого обмена данными через WAN, в котором все сообщения снабжаются отметками даты и времени. Передача данных осуществляется по стандартным или резервированным каналам связи. В последнем случае необходимо наличие программного обеспечения WinCC/Redundancy.
• SINAUT ST7sc:
  Центр управления на основе компьютера с программным обеспечением других производителей, поддерживающим обмен данными через ОРС интерфейс.
  Система SINAUT способна поддерживать обмен данными с программным обеспечением других производителей через “Data Access Interface” (интерфейс доступа к данным). При этом ST7sc поддерживает мощные буферные механизмы, позволяющие исключать потерю данных даже в случае отказа стандартных или резервированных ОРС клиентов.

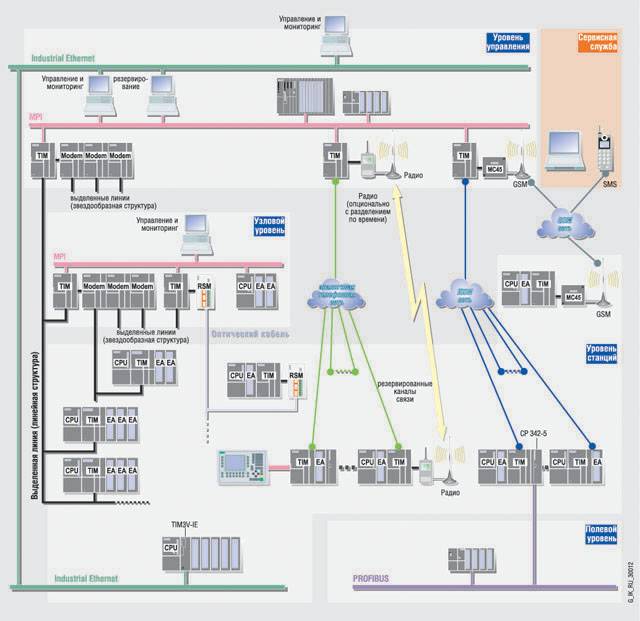

Глобальные сети SINAUT WAN

Для передачи данных система SINAUT способна использовать следующие виды каналов связи:

• Частные или арендуемые выделенные линии связи:
  электрические или оптические кабельные линии (в том числе, в сочетании с системами передачи данных PCM 30 или OTN)
• Радиосети:
  радиорелейные или радиальные сети, плюс передача данных с использованием временного интервала.
• Аналоговые телефонные сети.
• Цифровые ISDN сети ( в том числе и выделенные каналы связи).
• Мобильные радиосети (GSM, 900 и 1800 МГц).

В рамках одного проекта допускается использование безграничного количества сочетаний различных каналов связи WAN.

Терминалы с двумя интерфейсами для подключения к WAN могут использоваться для построения резервированных каналов передачи данных. При этом резервированные каналы связи могут быть одного и того же или различного типа. Например, телефонная и выделенная линия.

Обеспечивается поддержка линейных, звездообразных и узловых конфигураций систем связи.

Обмен данными при появлении изменений

Обмен данными между отдельными центральными процессорами и центром управления производится в случае появления изменений в состояниях данной системы автоматизации. Обеспечивается индикация отказов соединений, центральных процессоров и центров управления. Обновление данных выполняется автоматически после устранения выявленных неисправностей.

Синхронизация даты и времени

Для синхронизации даты и времени центральных процессоров и центров управления в системе SINAUTмогут использоваться приемники сигналов точного времени DCF77 или GPS (Global Positioning System– глобальная система определения местоположения). Снабжение сообщений отметками даты и времени являются стандартными функциями системы SINAUT.

Локальное сохранение данных

Специальной функцией коммуникационных модулей TIM системы SINAUTST7 является локальное сохранение данных. Модуль TIM оснащен встроенной памятью емкостью 1 Мбайт для временного хранения данных в случае повреждения канала связи или отказа партнера по связи.

Наличие встроенной памяти позволяет экономить деньги на передачу данных через каналы с автоматическим вызовом абонента. Всем передаваемым данным присваиваются свои приоритеты. Появление данных с высоким приоритетом сопровождается немедленной установкой модемной связи и передачей данных. Данные с низким приоритетом сначала накапливаются в буферной памяти и передаются всякий раз, когда устанавливается соединение с партнеромвлениеемым  высоким приоритетомиоритеты.автоматическим вызовом абонента.  в случае повреждения канала связи или отказа партнер по связи.

Именно поэтому модули TIM способны накапливать, а затем и передавать различные сообщения с отметками даты и времени их появления. Центр управления на основе SINAUTST7cc способен выполнять обработку таких сообщений и их почасовую, ежедневную или другую архивацию. При использовании SINAUTST7sc данные функции могут поддерживаться и программным обеспечением других производителей.

Дистанционное программирование и диагностика

Система SINAUT способна связывать большое количество систем автоматизации, расположенных на обширных площадях. Важной особенностью этой системы явлмяти.тметками даты и временияется возможность выполнения дистанционной диагностики и программирования систем автоматизации через WAN без нарушения функционирования всех сетей.

Аварийная сигнализация в виде текстовых сообщений

Для вызова обслуживающего персонала центральные процессоры способны автоматически посылать текстовые сообщения на мобильные телефоны. С мобильного телефона можно послать подтверждение о получении данного сообщения.

Интеграция

Дальнейшая информация

Дополнительную информацию Вы можете получить в Интернете по адресу.

www.siemens.de/sinaut
