Обзор функций SINUMERIK 828D BASIC с SINAMICS S120 Combi

Функциональность SINUMERIK 828 D BASIC T и BASIC M выполнена на основании ограничений экспортного списка . Соответственно для этих CNC не требуется официальное разрешение в соответствии с законодательством ЕС или немецким законодательством.

Функции

Обзор функций SINUMERIK 828D BASIC с SINAMICS S120 Combi

Следующий лист показывает все функции которые возможны с SINUMERIK 828D BASIC T и SINUMERIK 828D BASIC M.

Информация о функциональности управления SINUMERIK 828D BASIC T/BASIC M основана на системном ПО версии:

PPU 240.2 Версия ПО 4.3
PPU 241.2 Версия ПО 4.3

✓ Базовое исполнение ‑ Не возможно		SINUMERIK 828D BASIC PPU 240.2/PPU 241.2
Функция	Заказной номер	BASIC T	BASIC M
Структура управления и конфигурация
Структура
Панель

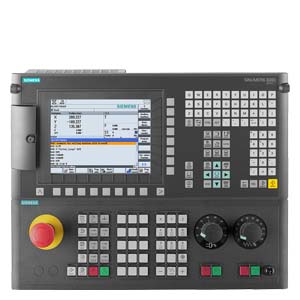

Компактная панель оператора		✓	✓
CNC, PLC		✓	✓
Замкнутое управление приводами, до		5	5
Drive-based		–	–
PC-based		–	–
SINUMERIK панель оператора CNC
Горизонтальная		✓	✓
Вертикальная		✓	✓
Цветной дисплей		8.4"	8.4"
Интегрированная QWERTY полная CNC клавиатура		✓	✓
SINUMERIK панель оператора CNC с
TCU		–	–
PCU		–	–
Системное ПО на CF карте дляSINUMERIK 828D PPU 240.2/PPU 241.2
Системное ПО ТокарноеЭкспортная версия с лицензией	6FC5835‑1GY40‑.YA0	O	–
Системное ПО ФрезерноеЭкспортная версия с лицензией	6FC5835‑2GY40‑.YA0	–	O
Embedded HMI SINUMERIK Operate		✓	✓
Windows-based HMI		–	–
DRIVE-CLiQ интерфейсы		3	3
Расширение NX10.3Для применений > 8 осей (Только токарное ПО)	6SL3040‑1NC00‑0AA0	–	–
Каналы/группы
Максимальная конфигурация		1	1
Группа режимов MG, каждый дополнительный		–	–
Каналы, каждый дополнительный		–	–
CNC память пользователя (буферизированная) для CNC программ		1 MB	1 MB
CNC память пользователя, максимальная конфигурация		1 MB	1 MB
Дополнительная память пользователя на пользовательской CF карте (CF карта не поставляется стандартно)		✓	✓
HMI память пользователя, дополнительные 256 MB на CF card от PPU		–	–
Оси/шпиндели или позиционирующие оси/вспомогательные шпиндели
Основное количество осей/шпинделей		3	4
Максимальная конфигурация осей/шпинделей		5	5
Ось/шпиндель, каждая дополнительная	6FC5800‑0AC20‑0YB0	O	O
Позиционирующая ось/вспомогательный шпиндель каждая дополнительная	6FC5800‑0AC30‑0YB0	O	O
PLC-контролируемые оси		✓	✓
PLC позиционирующие оси через
PROFIBUS		–	–
PROFINET DP		–	–
Привода
SINAMICS S120 Motor Modules через DRIVE-CLiQ	Смотри NC 61	✓	✓
SINAMICS S120 DRIVE-CLiQ на двигателе		O	O
SINAMICS S120 Модули датчика встроенные в шкаф	Смотри NC 61	O	O
SINAMICS S120 SMC20	Смотри NC 61/NC 82	O	O
SINAMICS S120 SMC10	Смотри NC 61	O	O
SINAMICS S120 SMC30	Смотри NC 61	O	O
SINAMICS S120 SME Модули датчика внешние	Смотри NC 61	O	O
SINAMICS S120 SME20	Смотри NC 61	O	O
SINAMICS S120 SME25	Смотри NC 61	O	O
SINAMICS S120 SME120	Смотри NC 61	O	O
SINAMICS S120 SME125	Смотри NC 61	O	O
SINAMICS S120 модули расширения	Смотри NC 61	O	O
SINAMICS S120 DMC20	Смотри NC 61	O	O
SINAMICS S120 Двигательные модули книжного формата	Смотри NC 61	O	O
Внутреннее воздушное охлаждение	Смотри NC 61	O	O
Внешнее воздушное охлаждение	Смотри NC 61	O	O
Охлаждение плитой	Смотри NC 61	O	O
SINAMICS S120 Активные модули питания книжного формата	Смотри NC 61	O	O
Внутреннее воздушное охлаждение	Смотри NC 61	O	O
Внешнее воздушное охлаждение	Смотри NC 61	O	O
Охлаждение плитой	Смотри NC 61	O	O
SINAMICS S120 Smart модули питания книжного формата	Смотри NC 61	O	O
Внутреннее воздушное охлаждение	Смотри NC 61	O	O
Внешнее воздушное охлаждение	Смотри NC 61	O	O
Охлаждение плитой	Смотри NC 61	O	O
SINAMICS S120 Двигательные модули формата шасси, внутреннее воздушное охлаждение (номинальная частота импульсов 2 кГц)		По запросу	По запросу
Аналоговый интерфейс для 4 осей ADI 4		–	–
Подсоединяемые измерительные системы
Количество измерительных систем для оси, макс.		2	2
Инкрементальный датчик установленный в двигателе 1FT7/1FK7/1PH8		✓	✓
Абсолютный датчик установленный в двигателе 1FT7/1FK7/1PH8		✓	✓
Абсолютный датчик с интерфейсом SSI		–	–
Вращающаяся измерительная система с
RS422 (TTL)		✓	✓
sin/cos 1 Vpp		✓	✓
Дистанционно кодированные нулевые метки		✓	✓
EnDat 2.1		✓	✓
Линейная измерительная система LMS с
sin/cos 1 Vpp		✓	✓
Дистанционно кодированные нулевые метки		✓	✓
EnDat 2.1		✓	✓
Функции оси
Корректор подачи		0 ... 200 %	0 ... 200 %
Осевой корректор подачи		0 ... 200 %	0 ... 200 %
Диапазон регулировки декады		± 9	± 9
Поворотная ось,бесконечное вращение		✓	✓
Скорость, макс.		300 m/s	300 m/s
Ускорение с ограничением рывка		✓	✓
Программируемое ускорение		✓	✓
Follow-up режим		✓	✓
Измерительные системы 1 и 2 , переключаемые		✓	✓
Интерполяция подачи		✓	✓
Отдельные путевые подачи для углов и фасок		✓	✓
Движение до фиксированного останова		✓	✓
Движение до фиксированного останова с программируемым усилием	6FC5800‑0AM01‑0YB0	O	O
Аналоговая ось		–	–
Смена задания		–	–
Тангенциальное управление		–	–
Путевые сигналы/упоры		–	–
Расширенное позиционное управление APC		–	–
Функции шпинделя
Скорость шпинделя, аналог		–	–
Скорость шпинделя, цифровое управление		✓	✓
Скорость шпинделя, макс. программируемое значение (дисплей ± 999999999.9999)		106 ... 0.0001	106 ... 0.0001
Корректор шпинделя		0 ... 200 %	0 ... 200 %
Смена ступеней, до		5	5
Внутренняя ступень		✓	✓
Выбор автоматической смены ступеней		✓	✓
Ориентированный останов шпинделя		✓	✓
Ограничение скорости шпинделя мин./макс.		✓	✓
Постоянная скорость резания		✓	✓
Управление шпинделем через PLC (позиционирование, осцилляция)		✓	✓
Переключение на осевой режим		✓	✓
Синхронизация оси на лету		✓	✓
Программируемые входные и выходные участки резьбы		✓	✓
Резьбонарезание с постоянным и переменным шагом		✓	✓
Нарезание резьбы с и без компенсирующего патрона		✓	✓
Интерполяции
Линейная интерполяция осей, макс.		4	4
Круг через центр и конечную точку		✓	✓
Круг через точку интерполяции		✓	✓
Винтовая интерполяция		✓	✓
Универсальный интерполятор NURBS (non-uniform rational B splines)		✓	✓
Режим управления траекторией с программируемым интервалом		✓	✓
Многоосевая интерполяция (> 4 интерполируемых осей)		–	–
Advanced Surface		–	✓
Сплайн интерполяция (A, B и C сплайны)	6FC5800‑0AS16‑0YB0	O	O
Компрессор для 3 осевой интерполяции		–	✓
Полиномная интерполяция		–	–
Эвольвентная интерполяция		–	–
Интерополяция кривошипом CRIP		–	–
Соединения
Пара осей синхронного хода (Gantry оси)	6FC5800‑0AS51‑0YB0	O	O
Master/slave для приводов	6FC5800‑0AS52‑0YB0	O	–
Универсальное статическое соединение, CP Static, то есть противошпиндель - шпиндель	6FC5800‑0AM75‑0YB0	–	–
Универсальное базовое соединение, CP Basic, то есть многогранная токарная обработка	6FC5800‑0AM72‑0YB0
пары осей в одновременно соединенном движении		O4	–
Синхронный шпиндель/многогранная токарная обработка		O1	–
Master-value соединение/интерполяция таблиц кривых		–	–
Трансформации
Движение от точки к точке в декартовой системе координат		✓	✓
TRANSMIT/трансформация боковых поверхностей	6FC5800‑0AM27‑0YB0	O	O
Наклонная ось	6FC5800‑0AM28‑0YB0	–	–
Связанные трансформации (наклонная ось TRAANG после TRAORI/карданная фрезерная головка/TRANSMIT/TRACYL)		–	–
Измерительные функции/измерительные циклы
Измерения ступень 1Количество измерительных устройств с / без стирания остатка пути		2	2
Измерительные циклы для сверления фрезерования и токарной обработки (оценка края детали, измерение детали, измерение инструмента)	6FC5800‑0AP28‑0YB0	O	O
Измерение кинематики (определение данных трансформации поворотной оси)		–	–
Технологии
Наложение маховика		✓	✓
Контурный маховик	6FC5800‑0AM08‑0YB0	O	O
SINUMERIK MDynamics		–	✓
Advanced Surface		–	✓
High Speed Settings		–	✓
Расширение памяти пользователя через пользовательскую CF карту		–	✓
Синхронные действия движения
CNC входа/выхода, высокоскоростные
Цифровые входы привода		12	12
Цифровые входы/выходы привода		8	8
Цифровые входы CNC		8	8
Цифровые выходы CNC		8	8
Синхронные действия и вывод высокоскоростных вспомогательных функций включая 3 синхронные функции		✓	✓
Позиционирование осей и шпинделей через синхронные действия		✓	✓
Контроль аналогового значения в цикле интерполяции		–	–
Расчет внутренних величин привода	6FC5800‑0AS53‑0YB0	O	O
Асинхронные подпрограммы ASUB		✓	✓
Прерывание программы с быстрым отводом от контура		✓	✓
Действия охватывающие все режимы работ (ASUBs и синхронные действия во всех режимах)		✓	✓
Визуализация активных синхронных действий в HMI (CNC опция: Расширенные функции оператора)	6FC5800‑0AP16‑0YB0	O	O
Открытая архитектура
OA Easy Screen
Свободные экраны		5	5
SINUMERIK Operate runtime license OA Easy Screen
> 5 свободных экранов, функции расширения	6FC5800‑0AP64‑0YB0	O	O
CNC язык программирования
Язык программирования (DIN 66025 и расширение языка высокого уровня)		✓	✓
Вызов главной программы из главной и подпрограммы		✓	✓
Количество подпрограмм, макс		11	11
Обработчики прерываний, макс.		4	4
Количество прогонов подпрограммы		≤ 9999	≤ 9999
Количество уровней для пропускания кадров		2	2
Количество уровней для пропускания кадров(CNC опция: Расширение функций оператора)	6FC5800‑0AP16‑0YB0	O10	O10
Полярные координаты		✓	✓
Задание 1/2/3-точек контура		✓	✓
Размеры метрические/дюймовые, переключение вручную или через программу		✓	✓
Обратная по времени подача		✓	✓
Вывод вспомогательных функций
Через M слово, макс. программируемое значение		INT 231-1	INT 231-1
Через H слово, макс. программируемое значение REAL ± 3.4028 ex 38 (дисплей ± 999999999.9999)		INT -231 to231-1	INT -231 to231-1
Программные функции
Динамическая память FIFO		✓	✓
Просмотр вперед Look ahead (количество кадров)		1	50
Фрейм концепция		✓	✓
Обработка наклонных поверхностей с циклом поворота		–	✓
Замена оси/шпинделя		✓	✓
Геометрические оси, переключаемые online в программе ЧПУ		✓	✓
Подготовка программы		✓	✓
Высокоуровневый язык ЧПУ с
Пользовательскими переменными, конфигурируемое число		✓	✓
Предустановленными пользовательскими переменными(арифметические параметры)		✓	✓
Предустановленными пользовательскими переменными(арифметические параметры) конфигурируемое число		✓	✓
Чтение/запись системных переменных		✓	✓
непрямое программирование		✓	✓
Программируемые прыжки и переходы		✓	✓
Программирование координат с WAIT, START, INIT		–	–
Арифметические и тригонометрические функции		✓	✓
Операции сравнения и логические вычисления		✓	✓
Macro		✓	✓
Структуры управления IF-ELSE-ENDIF		✓	✓
Структуры управления WHILE, FOR, REPEAT, LOOP		✓	✓
Команды в HMI		✓	✓
STRING функции		✓	✓
Online ISO диалект интерпретатор		✓	✓
Управление программой
Основные программы на PPU, макс. количество		300	300
Программы детали на PPU,макс. количество		100	100
На дополнительно подключаемой CF карте		✓	✓
на USB носителе, то есть disk drive, USB stick		✓	✓
на сетевом носителе (CNC опция: управление сетевым диском)	6FC5800‑0AP01‑0YB0	O	O
Шаблоны для деталей, программ и INI файлов		✓	✓
Job листинг		✓	✓
Основные фреймы, макс. количество		1	1
Смещения, макс. количество		50	50
Смещения нуля/детали, программируемые (фреймы)		✓	✓
Определение смещения нуля/детали		✓	✓
Смещения нуля/детали, внешнее (PLC)		✓	✓
Глобальные и локальные пользовательские данные		✓	✓
Глобальные программируемые пользовательские данные		✓	✓
Вывод на экран системных переменных (также возможно через конфигурируемый дисплей) и слежение за ними		–	–
Поддержка программирования
Программный редактор
ProgramGUIDE программная поддержка для циклов		✓	✓
CNC редактор с функциями редактирования: Выделение, копирование, стирание		✓	✓
Геометрический процессор с программированием ввода графики/свободного контура (контурный вычислитель)		✓	✓
Экраны для задания 1/2/3-точек контура(программирование линии контура)		–	–
Пошаговое программирование ShopTurn/ShopMill	6FC5800‑0AP17‑0YB0	O	O
Сохранение установочных данных детали (CNC опция: Расширение функций оператора)	6FC5800‑0AP16‑0YB0	O	O
Технологические циклы для сверления/фрезерования (основная поставка)		✓	✓
Технологические токарные циклы (основная поставка)		✓	–
Расширенная технология (расширение технологических циклов для токарной и фрезерной обработки)	6FC5800‑0AP58‑0YB0	O	O
Фрезерная обработка карманов со свободным определением контура и островками		O	O
Циклы остаточного материала с определением свободного контура		O	–
Распознавание и обработка остаточного материала для контурных карманов и обработки резанием	6FC5800‑0AP13‑0YB0	O	O
Защита доступа для циклов	6FC5800‑0AP54‑0YB0	–	–
Расширяемая программная поддержка то есть пользовательские циклы		✓	✓
CAD Reader для PC	Смотри NC 61	O	O
Симуляция
Симуляция программы Х пока программа Y выполняется		–	–
2D симуляция		✓	✓
3D симуляция, финишная часть	6FC5800‑0AP25‑0YB0	O	O
3D симуляция, финишная часть и рабочая зона		–	–
3D симуляция, финишная часть с проверкой точек столкновений		–	–
Одновременная запись (симуляция в реальном масштабе времени текущей операции)	6FC5800‑0AP22‑0YB0	O	O
Режимы работы
Ручной
Выбор маховичком		✓	✓
переключение: дюймовое/метрическое		✓	✓
Ручное измерение смещения нулевой точки		✓	✓
Дополнительные измерения сверх стандартной поставки	6FC5800‑0AP16‑0YB0	–	O
Установка ноля заготовки : установка края, выравнивание края, прямоугольный угол, 1 отверстие и 1 втулка		–	O
Расширение окон измерения через комбинацию полей (CNC опция: Расширение функций оператора)		–	O
Ручное измерение смещений инструмента		✓	✓
Автоматическое измерение смещений инструмента/детали		✓	✓
Обнуление, автоматически/через ЧПУ программу		✓	✓
MDA
Ввод в текстовом редакторе		✓	✓
Загрузка/сохранение MDA программ (CNC опция: Расширение функций оператора)	6FC5800‑0AP16‑0YB0	O	O
Ввод экранных форм для технологий и позиционирования, поддержка циклов		✓	✓
Обучение(опция: Расширение функций оператора)	6FC5800‑0AP16‑0YB0	O	O
Автоматический
Выполнение с источника на CF карте Интерфейс на передней панели оператора		✓	✓
Выполнение с USB источника Интерфейс на передней панели оператора , т.е. card reader, memory stick		✓	✓
Выполнение с сетевого диска (опция: Управление сетевым диском)	6FC5800‑0AP01‑0YB0	O	O
Контроль программы		✓	✓
Редактирование программы		✓	✓
Пересохранение (опция: Расширение функций оператора)	6FC5800‑0AP16‑0YB0	O	O
DRF смещение (опция: Расширение функций оператора)	6FC5800‑0AP16‑0YB0	O	O
Поиск блока с /без расчета		✓	✓
Расширенный поиск блока (программный, точка поиска, уровень вверх или вниз,позиция прерывания) (CNC опция: Расширение функций оператора)	6FC5800‑0AP16‑0YB0	O	O
Repos (повторный подвод к контуру)
Через команду оператора/полуавтоматически		✓	✓
Через программу		✓	✓
Preset
Установка фактического значения		✓	✓
Инструменты
Типы инструментов
Токарный		✓	–
Сверление/фрезерование		✓	✓
для обработки пазов		✓	✓
Коррекция радиуса инструмента в плоскости
со стратегиями подвода и отвода		✓	✓
с переходной окружностью/ эллипсом на наружных углах		✓	✓
Конфигурируемые промежуточные кадры при активной коррекции радиуса инструмента		✓	✓
Коррекция радиуса инструмента 3D		–	–
Ориентируемый инструментальный суппорт		–	✓
Опережающее определение нарушений контура		✓	✓
Управление инструментом
Работа с управлением инструментом		✓	✓
Реальные магазины , максимальное число		1	1
Лист инструментов		✓	✓
Расширенный лист инструментов		–	–
Инструменты/кромки в листинге инструмента		80/160	80/160
Задание смещений инструмента через T и D номера		✓	✓
Лист магазина		✓	✓
Конфигурируемый лист магазина		✓	✓
Данные магазина		✓	✓
Поиск свободной позиции и позиционирование		✓	✓
Легкий поиск свободной позиции используя программные кнопки		✓	✓
Загрузка и выгрузка инструментов		✓	✓
Шкаф инструмента и каталог инструментов		–	–
Загрузка и выгрузка через кодировочную систему		–	–
Адаптивные данные		✓	–
локальные компенсации		–	–
Управление жизненным циклом инструмента и счетчиком деталей		✓	✓
Заменяемый инструмент для управления инструментом	6FC5800‑0AM78‑0YB0	O	O
Функции управления инструментом TDI для индивидуальной машины и сетевых машин		–	–
Коммуникации и Управление данными
Данные на задней стороне TCU/PCU на USB носителе, т.е. card reader, memory stick		✓	✓
Данные на USB носителе на передней панели		✓	✓
Данные на передней CF карте на панели оператора		✓	✓
Управление дополнительными приводами
Через Ethernet, макс. (опция: Управление сетевым диском)	6FC5800‑0AP01‑0YB0	O4	O4
Через USB		✓	✓
CF карта на панели оператора		✓	✓
Последовательный интерфейс RS232C		✓	✓
Сохранение/восстановление данных системного ПО и данных пользователя на пользовательской CF карте		✓	✓
I/O интерфейс через PROFINET (через I/O модули PP 72/48D PN и PP 72/48D 2/2A PN только)		✓	✓
Соединение к внешней PROFINET сети с SIMATIC DP PN/PN соединителем	6ES7158‑3AD00‑0XA0	O	O
RPC SINUMERIK		–	–
Automation Data Management ADDM		–	–
Production data evaluation Определение данных производства
Machine Data Acquisition MDAСбор и учет машинных и производственных данных		–	–
Управление
SINUMERIK панель оператора CNC
Горизонтальная		✓	✓
Вертикальная		✓	✓
Цветной дисплей		8.4"	8.4"
Интегрированная QWERTY полная CNC клавиатура		✓	✓
SINUMERIK панель оператора CNC с
TCU		–	–
PCU		–	–
SINUMERIK PCU 50.3		–	–
Подсоединение к
Стандартный монитор (DVI), VGA через внешний адаптер, как для PCU 50.3		–	–
SIMATIC OPs		–	–
Соединение блоков управления
Одна панель оператора для CNC		✓	✓
Соединение нескольких панелей оператора и CNC		–	–
Ручные пульты
SINUMERIK HT 8 handheld terminal		–	–
SINUMERIK HT 2 handheld terminal		–	–
Мини РПУ со спиральным кабелем, 3.5 m	6FX2007-1AD03	O	O
Мини РПУ со прямым кабелем, 5 m	6FX2007-1AD13	O	O
Соединительный комплект для мини РПУ, без Ethernet	6FX2006-1BG03	O	O
Соединительный комплект для мини РПУ, с Ethernet	6FX2006-1BG11	O	O
Держатель для мини РПУ	6FX2006-1BG70	O	O
Соединительный модуль маховика PROFIBUS/PROFINET		–	–
Машинные панели
SINUMERIK MCP 802D sl машинная панель		–	–
SINUMERIK машинная панель MCPA модуль		–	–
SINUMERIK MCP 310C PN машинная панель	6FC5303-0AF23-0AA1	O	O
SINUMERIK MCP 483C PN машинная панель	6FC5303-0AF22-0AA1	O	O
SINUMERIK MPP Machine Push Button Panel машинная панель		–	–
Маховички
С 120 мм × 120 мм передней панелью, 5 В DC	6FC9320-5DB01	O	O
С 76.2 мм × 76.2 мм передней панелью, 5 В DC	6FC9320-5DC01	O	O
С 76.2 мм × 76.2 мм передней панелью, 24 В DC, HTL		–	–
Без передней панели, без установочного колеса, 5 В DC	6FC9320-5DF01	O	O
Без передней панели, с установочным колесом, 5 В DC	6FC9320-5DM00	O	O
Витой кабель 2.5 м	6FC9320-5DE02	O	O
Подсоединительный фланец для переносного маховика	6FC9341-1AQ	O	O
Кабельный распределитель		–	–
Количество маховиков		2	2
Клавиатуры
Интегрированная QWERTY клавиатура		✓	✓
Внешние SINUMERIK клавиатуры		–	–
KBPC CG US стандартная PC клавиатура		–	–
Устройства хранения
Дисковод 3.5"/1.44 MB с USB интерфейсом		✓	✓
Card reader для CF карты/SD card storage media с USB интерфейсом		✓	✓
Функции
Текстовая индикация переменных пользователя		✓	✓
Многоканальный дисплей		–	–
2D представление для 3D защитных/рабочих зон		–	–
Система действительных значений для детали		✓	✓
Выбор меню через PLC		✓	✓
Сообщения программы ЧПУ		✓	✓
Online помощь для программирования, при появлении ошибок, при параметрировании, расширяемая		✓	✓
Защитное отключение дисплея		✓	✓
Уровни защиты доступа		8	8
Языки ПО управления
английский, испанский, итальянский, Китайский упрощенный, китайский традиционный, корейский, немецкий, португальский, французский		✓	✓
Дополнительные языки		✓	✓
Языковые расширения для ПО SINUMERIK Operate на DVD-ROM, без лицензии,венгерский, голландский, датский, польский, румынский, русский, словацкий,турецкий, финский, чешский, шведский	6FC5860‑0YC20‑1YA8	O	O
Функции контроля
Ограничение рабочей зоны		✓	✓
Контроль ограничений движения Аппаратные и математические конечные выключатели		✓	✓
Контроль позиционирования		✓	✓
Контроль останова (нулевой скорости)		✓	✓
Контроль зажима		✓	✓
2D/3D защитные зоны		✓	✓
Контроль контура		✓	✓
Контроль контура с туннельной функцией		–	–
Расчет длины пути		–	–
Ограничение оси от PLC		✓	✓
Ограничение скорости шпинделя		✓	✓
Контроль коллизий		–	–
Генераторный режим		–	–
Расширенный останов и отвод при аварийной ситуации, включая генераторный режим		–	–
Встроенный инструмент мониторинга и диагностики IDM		–	–
Компенсации
Компенсация люфта		✓	✓
Компенсация шага винта		✓	✓
Компенсация ошибки измерительной системы		✓	✓
Компенсация провиса, многоразмерная (двунаправленная компенсация ошибки)	6FC5800-0AM55-0YB0	O	O
Компенсация квадрантичной ошибки		–	–
Графическое представление компенсации квадрантичной ошибки используя тест круга		–	–
Температурная компенсация		✓	✓
Пред управление (feedforward)
зависимое от скорости		✓	✓
зависимое от ускорения		–	–
PLC
SIMATIC S7-300		–	–
SIMATIC S7-200 встроенная		✓	✓
Фиксированное время цикла для PLC		9 ms	9 ms
Время реакции на события процесса		7.5 ms	7.5 ms
Ladder количество шагов		24000	24000
PLC язык программирования
LAD ladder диаграмма		✓	✓
FBD function block диаграмма		–	–
STL листинг		–	–
PLC инструмент редактирования для встроенной PLC	В toolbox DVD-ROM	✓	✓
PLC Ladder дополнительный редактор на PPU		✓	✓
I/O модули
PP 72/48D PN I/O модуль (цифровой), макс. количество		O3	O3
PP 72/48D 2/2A PN I/O модуль (цифровой/аналоговый), макс. количество		O3	O3
Общие I/Os через PROFIBUS/PROFINET		–	–
Общие SIMATIC PROFINET PLC I/Os		–	–
Аналоговый интерфейс привода для 4 осей ADI 4		–	–
Цифровые входы, макс, количество		216	216
Цифровые выходы, макс, количество		144	144
Аналоговые входы, макс, количество		6	6
Аналоговые выходы, макс, количество		6	6
PLC аварийные сообщения/сообщения, макс. количество		248	248
Bit память, количество		512 Б	512 Б
Таймеры, количество		128	128
Счетчики,количество		64	64
Подпрограммы		256	256
FB, FC		–	–
DB, высшие номера, макс. количество		64	64
Блок циклического управления		✓	✓
Блок циклического управления серво синхронный		✓	✓
Пользовательские машинные данные для конфигурирования PLC пользовательских программ		✓	✓
Функции безопасности
SINUMERIK Safety Integrated Функции безопасности для персонала и защиты оборудования
Safe Torque Off (STO) Безопасное выключение момента		✓	✓
Safe Brake Control (SBC) безопасное управление тормозом		✓	✓
Safe Stop 1 (SS1) Безопасный останов 1		✓	✓
Расширенные функции встроенной безопасности для одной оси Safe Operating Stop (SOS) безопасный управляемый останов Safe Stop 2 (SS2) безопасный останов 2 Safely Limited Speed (SLS) безопасное ограничение скорости Safe Speed Monitor (SSM) безопасное управление скоростью Safe Acceleration Monitor (SAM) безопасное управление ускорением	6FC5800-0AC50-0YB0	O	O
SINAMICS S120 терминальный блок TM54F для управления SOS, SS2, SLS, SSM и SAM	6SL3055-0AA00-3BA0	O	O
Ввод в эксплуатацию
ПО для ввода в эксплуатацию приводной системы SINAMICS S120 встроено		✓	✓
Auto Servo Tuning AST, автоматическая оптимизация позиционного и скоростного контура		✓	✓
Осциллограф (оптимизация привода без дополнительного осциллографа)
Встроенный		✓	✓
ПО для ввода в эксплуатацию SINAMICS S120	В toolbox DVD-ROM	✓	✓
Стандартный ввод в эксплуатацию через последовательный интерфейс		–	–
Стандартный ввод в эксплуатацию через USB интерфейс,	Чтение/вывод INI файлов	✓	✓
Стандартный ввод в эксплуатацию через сетевой диск		✓	✓
Стандартный ввод в эксплуатацию через пользовательскую CF карту		✓	✓
Стандартный ввод в эксплуатацию через RCS Commander		✓	✓
STARTER на PC/PG для SINAMICS S120	На STARTER DVD-ROM	✓	✓
SinuCom/service tools для SINUMERIK 840D sl		–	–
Функции диагностики
Аварии и сообщения		✓	✓
Action log может быть активирован для диагностических целей		✓	✓
PLC состояние		✓	✓
LAD дисплей		✓	✓
PLC удаленная диагностика через модем		✓	✓
PLC удаленная диагностика через Ethernet		✓	✓
Easy Message передача состояния машины текстовыми сообщениями SMS требует опционального SINAUT Modem (с антенной и кабелем)	6NH9720-3AA00	O	O
Remote Control System RCS удаленная диагностика
RCS Host функция удаленной диагностики	6FC5800-0AP30-0YB0	O	O
RCS Commander (функция просмотра)	RCS Commander для PC/PG на CD-ROM	✓	✓
Сервис и техническое обслуживание
ePS Network Services сетевой сервис		–	–
Total Productive Maintenance TPMСервис и управление продуктивностью		–	–
Встроенный планировщик интервалов сервиса оборудования		✓	✓
Easy ExtendЛегкое расширение опциональных возможностей оборудования		✓	✓

SINUMERIK 828D BASIC PPU 240.2/PPU 241.2
Функциональность	BASIC T	BASIC M
DRIVE-CLiQ интерфейсы	3	3
Количество осей/шпинделей	3	4
Количество осей шпинделей, максимально	5	5
Количество осей сDrive Based Safety Integrated, функциями расширения, макс.	5	5
Минимальное время смены кадра, прибл.	9 мсек	9 мсек
Такт цикла управления позицией	3 мсек	3 мсек
Такт цикла регулирования скоростью/током	125 мксек	125 мксек
Энергонезависимая память NVRAM
Для OEM циклов	512 кБ	512 кБ
Для пользовательских данных	1 мБ	1 MB

Опции

Функции

Обзор функций SINUMERIK 828D BASIC с SINAMICS S120 Combi

Обзор инструментов ЧПУ

SINUMERIK 828D BASIC PPU 240.2/PPU 241.2
✓ Базовое исполнение O Опция ‑ Невозможно
		PPU 240/PPU 241
	Заказной номер.	BASIC T	BASIC M
Опции изготовителя
Ось/шпиндель, каждая дополнительная	6FC5800‑0AC20‑0YB0	O	O
Позиционирующая ось/вспомогательный шпиндель, каждая дополнительная	6FC5800‑0AC30‑0YB0	O	O
TRANSMIT / трансформация боковых поверхностей	6FC5800‑0AM27‑0YB0	O	O
TRANSMIT/TRACYL без оси Y	6FC5800‑0AS50‑0YB0	O	O
Наклон оси1)	6FC5800‑0AM28‑0YB0	–	–
Пара синхронизированных осей (портальные оси), основные	6FC5800‑0AS51‑0YB0	O	O
Наезд на жесткий упор с контролем усилия	6FC5800‑0AM01‑0YB0	O	O
Универсальное статическое соединение, CP Static2)	6FC5800‑0AM75‑0YB0	–	O
Универсальное базовое соединение, CP Basic3)	6FC5800‑0AM72‑0YB0	O	–
Компенсация ошибок двунаправленного шпинделя	6FC5800‑0AM54‑0YB0	O	O
Компенсация провисания, многомерная	6FC5800‑0AM55‑0YB0	O	O
Master/slave для приводов, основные	6FC5800‑0AS52‑0YB0	O	O
Оценка внутренних переменных привода, основные	6FC5800‑0AS53‑0YB0	O	O
SINUMERIK Operate runtime license OA Easy Screen(SINUMERIK Integrate Run MyScreens)	6FC5800‑0AP64‑0YB0	O	O
Безопасно встроенные расширенные функции	6FC5800‑0AC50‑0YB0	O	O
Опции пользователя
Расширенная технология (расширение технологических циклов для токарной и фрезерной обработки)4)	6FC5800-0AP58-0YB0	O	O
Расширенные функции оператора5)	6FC5800‑0AP16‑0YB0	O	O
Пошаговое программирование ShopTurn/ShopMill	6FC5800‑0AP17‑0YB0	O	O
Множественные крепления различных загатовок	6FC5800‑0AP14‑0YB0	–	O
Распознавание и обработка остаточного материала для контурных карманов и обработки резанием	6FC5800‑0AP13‑0YB0	O	O
3D моделирование завершенной части	6FC5800‑0AP25‑0YB0	O	O
Одновременная запись(моделирование текущей обработки в реальном времени)	6FC5800‑0AP22‑0YB0	O	O
Измерительные циклы для сверления, фрезерования и токарной обработки	6FC5800‑0AP28‑0YB0	O	O
Управление сетевым диском	6FC5800‑0AP01‑0YB0	O	O
Запасные инструменты	6FC5800‑0AM78‑0YB0	O	O
RCS Host функция дистанционной диагностики(SINUMERIK Внутренний доступ MyMachine /P2P)	6FC5800-0AP30-0YB0	O	O
Контурный маховичок	6FC5800‑0AM08‑0YB0	O	O
Дополнительные поверхности	Базовый предел	–	✓
Сплайн-интерполяция (A, B и С сплайны)	6FC5800‑0AS16‑0YB0	O	O
Измерение кинематики(определение преобразования данных для осей вращения)	6FC5800‑0AP18‑0YB0	–	O

1) Для неортогональных Y-осей в токарных станках.

2) Для токарных станков с контршпинделем.

3) Для многокраевых поворотов в токарных станках.

4) Расширенные функции технологий ЧПУ обеспечивают технологическе циклы для следующих дополнительных операций обработки:

Асимметричные канавки (только поворот)
Сверление и фрезерование резьбы
Многокраевое фрезерование
Гравирование
Расширенный срез материала по контуру с пустой сегментацией (только поворот)
Контур пазов и погружение поворота (только поворот)
Фрезерование контура кармана и патрубков (до 12 островов)
Позиция шаблона - скрытое положение
Ассиметричный поворот плеча
Подрезание резьбы по стандарту DIN

5) Функции оператора в основной области SINUMERIK 828D предназначены для стандартных применений . С помощью опций расширенных функий оператора ЧПУ могут быть включены следующие дополнительные функции оператора:

Overstoring
Обучение
DRF смещение
Расширенный поиск блока
Резервное копирование данных установки
Дополнительная версия измерений за пределами стандартной области применения (только фрезерование)
- Стандартная область установки нулевой точки детали: установка и выравнивание края, прямоугольного края, 1 отверстия и 1 круговой цапфы
- Расширение измерительного окна посредством выпадающего списка
Показать активные синхронные действия в HMI
Количество уровней для пропуска 10 блоков
Загрузить / сохранить MDI программы

Заказные данные

Функции

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номер	PG	Описание продукта	Цена
6FC5800-0AC20-0YB0	712	SINUMERIK 828D ДОПОЛНИТЕЛЬНО 1 ОСЬ / ШПИНДЕЛЬ ОПЦИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ ПОСТАВКА ОДНОЙ ЛИЦЕНЗИИ БУМАЖ.	687.98
6FC5800-0AC30-0YB0	712	SINUMERIK 828D ДОПОЛНИТЕЛЬНО 1 ПОЗИЦИОНИРУЮЩАЯ ОСЬ / ВСПОМОГАТЕЛЬНЫЙ ШПИНДЕЛЬ ОПЦИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ ПОСТАВКА ОДНОЙ ЛИЦЕНЗИИ БУМАЖ.	229.32
6FC5800-0AC50-0YB0	712	SINUMERIK 828D SAFETY INTEGRATED В ПРИВОДЕ ДЛЯ ОДНОЙ ОСИ/ШПИНДЕЛЯ ОПЦИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ ПОСТАВКА ОДНОЙ ЛИЦЕНЗИИ	86.01
6FC5800-0AM01-0YB0	711	SINUMERIK 840DI SL/840D SL НАЕЗД НА ЖЕСТКИЙ УПОР (С FORCE CONTROL) ОПЦИЯ ПО ПОСТАВКА ОДНОЙ ЛИЦЕНЗИИ	567.23
6FC5800-0AM08-0YB0	711	SINUMERIK 840DI SL/840D SL КОНТУРНЫЙ МАХОВИЧОК ОПЦИЯ ПО ПОСТАВКА ОДНОЙ ЛИЦЕНЗИИ	121.64
6FC5800-0AM27-0YB0	711	SINUMERIK 840DI SL/840D SL TRANSC И ТРАНСФОРМАЦИЯ БОКОВОЙ ПОВЕРХНОСТИ ОПЦИЯ ПО ПОСТАВКА ОДНОЙ ЛИЦЕНЗИИ	953.19
6FC5800-0AM28-0YB0	711	SINUMERIK 840DI SL/840D SL НАКЛОННАЯ ОСЬ ОПЦИЯ ПО ПОСТАВКА ОДНОЙ ЛИЦЕНЗИИ	705.24
6FC5800-0AM54-0YB0	711	SINUMERIK 828/840D SL ДВУНАПРАВЛЕННАЯ КОМПЕНСАЦИЯ ОПЦИЯ ПО ПОСТАВКА ОДНОЙ ЛИЦЕНЗИИ	554.97
6FC5800-0AM55-0YB0	711	SINUMERIK 840DI SL/840D SL КОМПЕНСАЦИЯ ПРОВИСАНИЯ, МНОГОМЕРНАЯ ОПЦИЯ ПО ПОСТАВКА ОДНОЙ ЛИЦЕНЗИИ	1204.65
6FC5800-0AM72-0YB0	711	SINUMERIK 840DI SL/840D SL БАЗОВОЕ СОЕДИНЕНИЕ CP-BASIC ОПЦИЯ ПО ПОСТАВКА ОДНОЙ ЛИЦЕНЗИИ	1216.33
6FC5800-0AM73-0YB0	711	SINUMERIK 840DI SL/840D SL БАЗОВОЕ СОЕДИНЕНИЕ CP-COMFORT ОПЦИЯ ПО ПОСТАВКА ОДНОЙ ЛИЦЕНЗИИ	1707.56
6FC5800-0AM75-0YB0	711	SINUMERIK 840DI SL/840D SL БАЗОВОЕ СОЕДИНЕНИЕ CP-STATIC ОПЦИЯ ПО ПОСТАВКА ОДНОЙ ЛИЦЕНЗИИ	608.17
6FC5800-0AM78-0YB0	712	SINUMERIK 828D СМЕННЫЕ ИНСТРУМЕНТЫ ДЛЯ УПРАВЛЕНИЯ ИНСТРУМЕНТОМ ОПЦИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ ПОСТАВКА ОДНОЙ ЛИЦЕНЗИИ	374.25
6FC5800-0AP01-0YB0	711	SINUMERIK 840DI SL/840D SL УПРАВЛЕНИЕ СЕТЕВЫМИ ДИСКАМИ ОПЦИЯ ПО ПОСТАВКА ОДНОЙ ЛИЦЕНЗИИ	157.89
6FC5800-0AP13-0YB0	711	SINUMERIK 840DI SL/840D SL РАСПОЗНАВАНИЕ И ОБРАБОТКА ОСТАТОЧН. МАТЕРИАЛА ДЛЯ КОНТУРН. ОСЕЙ И ОБРАБОТКА РЕЗАНЬЕМ ОПЦИЯ ПО ПОСТАВКА ОДНОЙ ЛИЦЕНЗИИ	424.55
6FC5800-0AP16-0YB0	712	SINUMERIK 828D РАСШИРЕННЫЕ ФУНКЦИИ ОПЦИЯ ПО ПОСТАВКА ОДНОЙ ЛИЦЕНЗИИ	304.08
6FC5800-0AP17-0YB0	711	SINUMERIK 840DI SL/840D SL SHOPTURN/SHOPMILL ОПЦИЯ ПО ПОСТАВКА ОДНОЙ ЛИЦЕНЗИИ	510.48
6FC5800-0AP18-0YB0	711	SINUMERIK 840DI SL/840D SL ИЗМЕРЕНИЕ КИНЕМАТИКИ (L996) ОПЦИЯ ПО ПОСТАВКА ОДНОЙ ЛИЦЕНЗИИ	1146.16
6FC5800-0AP22-0YB0	711	SINUMERIK 840DI SL/840D SL ПРОРИСОВКА (СИМУЛЯЦИЯ АТУАЛЬНОЙ ОБРАБОТКИ В РЕЖИМЕ РЕАЛЬНОГО ВРЕМЕНИ) ОПЦИЯ ПО ПОСТАВКА ОДНОЙ ЛИЦЕНЗИИ	251.46
6FC5800-0AP25-0YB0	711	SINUMERIK 828D 840DI SL/840D SL 3D-СИМУЛЯЦИЯ 1 (ГОТОВАЯ ДЕТАЛЬ) ОПЦИЯ ПО ПОСТАВКА ОДНОЙ ЛИЦЕНЗИИ	269.00
6FC5800-0AP28-0YB0	711	SINUMERIK 828D 840DI SL/840D SL ИЗМЕРИТЕЛЬНЫЕ ЦИКЛЫ ОПЦИЯ ПО ПОСТАВКА ОДНОЙ ЛИЦЕНЗИИ	247.94
6FC5800-0AP30-0YB0	711	SINUMERIK 828D 840DSL/840D(I) SL SINUMERIK INTEGRATE ACCESS MYMACHINE /P2P (MCIS RCS HOST) ОПЦИЯ ПО ПОСТАВКА ОДНОЙ ЛИЦЕНЗИИ	385.95
6FC5800-0AP58-0YB0	712	SINUMERIK 828D ADVANCED TECHNOLOGY FUNCTIONS ОПЦИЯ ПО ПОСТАВКА ОДНОЙ ЛИЦЕНЗИИ НА БУМАГЕ	458.64
6FC5800-0AP64-0YB0	711	SINUMERIK 840D SL SINUMERIK OPERA RUNTIMELIZENZ OA EASY SCREEN ОПЦИЯ ПО ПОСТАВКА ОДНОЙ ЛИЦЕНЗИИ	233.91
6FC5800-0AS16-0YB0	711	SINUMERIK 840DI SL/840D SL СПЛАЙН-ИНТЕРПОЛЯЦИЯ ОПЦИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ - ПОСТАВКА ОДНОЙ ЛИЦЕНЗИИ	1002.31
6FC5800-0AS50-0YB0	712	SINUMERIK 828D TRANSMIT AND TRACYL ТРАНСФОРМАЦИЯ БЕЗ Y-ОСИ ОПЦИЯ ПО ПОСТАВКА ОДНОЙ ЛИЦЕНЗИИ НА БУМАГЕ	458.64
6FC5800-0AS51-0YB0	712	SINUMERIK 828D СИНХРОНИЗАЦИЯ ПАРЫ ОСЕЙ (GANTRY) BASIC ОПЦИЯ ПО ПОСТАВКА ОДНОЙ ЛИЦЕНЗИИ НА БУМАГЕ	458.64
6FC5800-0AS52-0YB0	712	SINUMERIK 828D MASTER/SLAVE BASIC ДЛЯ ПРИВОДОВ ОПЦИЯ ПО ПОСТАВКА ОДНОЙ ЛИЦЕНЗИИ НА БУМАГЕ	458.64
6FC5800-0AS53-0YB0	712	SINUMERIK 828D АНАЛИЗ ВНУТРЕННИХ РАЗМЕРОВ ПРИВОДА BASIC ОПЦИЯ ПО ПОСТАВКА ОДНОЙ ЛИЦЕНЗИИ НА БУМАГЕ	458.64
6FC5833-1GY40-2YA0	712	SINUMERIK 828D, PPU280/281 CNC SOFTWARE TURNING, EXPORT SOFTWARE 4.5 SP2 HF1 ON CF-CARD WITH LICENSE FOR DELIVERY PACKAGE IS THE CF CARD INCLUDED ON SINUMERIK	1031.96
6FC5833-2GY40-2YA0	712	SINUMERIK 828D, PPU280/281 CNC-SOFTWARE MILLING, EXPORT SOFTWARE 4.5 SP2 HF1 ON CF-CARD WITH LICENSE FOR DELIVERY PACKAGE IS THE CF CARD INCLUDED ON SINUMERIK	2235.91
6FC5834-1GY40-2YA0	712	SINUMERIK 828D, PPU260/261 CNC-SOFTWARE TURNING, EXPORT SOFTWARE 4.5 SP2 HF1 ON CF-CARD WITH LICENSE FOR DELIVERY PACKAGE IS THE CF CARD INCLUDED ON SINUMERIK	573.32
6FC5834-2GY40-2YA0	712	SINUMERIK 828D, PPU260/261 CNC-SOFTWARE MILLING, EXPORT SOFTWARE 4.5 SP2 HF1 ON CF-CARD WITH LICENSE FOR DELIVERY PACKAGE IS THE CF CARD INCLUDED ON SINUMERIK	1777.27
6FC5835-1GY40-2YA0	712	SINUMERIK 828D, PPU240/241 CNC-SOFTWARE TURNING, EXPORT SOFTWARE 4.5 SP2 HF1 ON CF-CARD WITH LICENSE FOR DELIVERY PACKAGE IS THE CF CARD INCLUDED ON SINUMERIK	337.24
6FC5835-2GY40-2YA0	712	SINUMERIK 828D, PPU240/241 CNC-SOFTWARE MILLING; EXPORT SOFTWARE 4.5 SP2 HF1 ON CF-CARD WITH LICENSE FOR DELIVERY PACKAGE IS THE CF CARD INCLUDED ON SINUMERIK	505.86
6FC5860-0YC40-0YA8	711	SINUMERIK 828D/840D SL SINUMERIK OPERATE LANGUAGE EXTENSION FOR 840D SLCNC-SW : 2.4, 2.5, 2.6, 2.7, 4.4 FOR 828D: CNC-SW 2.6, 2.7, 4.3, 4.4 FOR PC/PCU SINUMERIK OPERATE SW 2.6, 2.7 FOR PCU 321: HMI-SL 2.4 SP1 DVD-EDITION 04/12, WITHOUT LIZENZ	194.15
6FC5860-7YC00-0YA0	713	SINUMERIK RCS COMMANDER, ДЛЯ PC/PG, АКТУАЛЬНОЕ ПО НА ON CD-ROM С ЛИЦЕНЗИЯ	58.48

Аксессуары

Функции

Заказной номер	PG	Описание продукта	Цена
6ES7158-3AD01-0XA0	250	SIMATIC DP, СТЫКУЮЩИЙ МОДУЛЬ PN/PN COUPLER, УСТРОЙСТВО ДЛЯ СОЕДИНЕНИЯ ДВУХ СЕТЕЙ PROFINET, ПЕРЕДАЧА ДАННЫХ PROFISAFE, РЕЗЕРВИРОВАННОЕ ПИТАНИЕ	617.98
6ES7648-0DC50-0AA0	208	SIMATIC IPC, USB-НАКОПИТЕЛЬ 8ГБ (SLC) С USB 2.0, SIMATIC IPC BIOS-MANAGER (УСТ.), ЗАГРУЗОЧНАЯ, МЕТАЛЛИЧЕСКИЙ КОРПУС	180.20
6FC5303-0AF22-0AA1	714	SINUMERIK СТАНОЧНЫЙ ПУЛЬТ MCP 483C PN PROFINET / ПРОМЫШЛЕННЫЙ ETHERNET, ШИРИНА 19, МЕХАНИЧЕСКИЕ КЛАВИШИ, 22 MM АВАРИЙНЫЙ ОСТАНОВ	1070.00
6FC5303-0AF23-0AA1	714	SINUMERIK СТАНОЧНЫЙ ПУЛЬТ MCP 310C PN PROFINET / ПРОМЫШЛЕННЫЙ ETHERNET, ШИРИНА 310 MM, МЕХАНИЧЕСКИЕ КЛАВИШИ	1048.60
6FC5311-0AA00-0AA0	711	SINUMERIK МОДУЛЬ ВХОДОВ/ВЫХОДОВ PP 72/48D PN 72 ВХОДА 48 ВЫХОДОВ, DC 24 V, 0,25 A	460.95
6FC5311-0AA00-1AA0	711	SINUMERIK ПЕРИФЕРИЙНЫЙ МОДУЛЬ PP 72/48 2/2А PN ВХОДА 24В 72 ВХОДА 48 ВЫХОДОВ 24В, 0,25A, АНАЛОГ. ВХ. 2 I: +/- 10V, +/- 20 MA,PT100 2 ВЫХ: +/- 10 V, +/- 20 MA	733.84
6FC5335-0AA00-0AA0	714	SINUMERIK УСТРОЙСТВО СЧИТЫВАНИЯ С КАРТ ДЛЯ НОСИТЕЛЕЙ ИНФОРМАЦИИ CF/SD, USB, ВКЛ. КАБЕЛЬ ДЛИНА=1М	410.88
6FC9320-5DB01	714	SINUMERIK ПРИНАДЛЕЖНОСТИ ЭЛЕКТРОННЫЙ МАХОВИЧОК ПЕРЕДНЯЯ ПАНЕЛЬ 120 X 120 MM РАБОЧ. НАПРЯЖЕНИЕ: 5В DC СИГНАЛ: RS422 (TTL)	246.84
6FC9320-5DC01	714	SINUMERIK ПРИНАДЛЕЖНОСТИ ЭЛЕКТРОННЫЙ МАХОВИЧОК ПЕРЕДНЯЯ ПАНЕЛЬ 76.2 X 76.2 MM РАБОЧ. НАПРЯЖЕНИЕ: 5В DC УРОВЕНЬ СИГНАЛА: RS422 (TTL)	246.84
6FC9320-5DE02	714	SINUMERIK ПРИНАДЛЕЖНОСТЬ ЭЛЕКТРОННЫЙ МАХОВИЧОК В КОРПУСЕ СО СПИРАЛЬНЫМ КАБЕЛЬОМ 2,5M СО ШТЕКЕРОМ 9-ПОЛЮСНЫМ UB = 5 В, RS 422	564.54
6FC9320-5DF01	714	SINUMERIK ПРИНАДЛЕЖНОСТИ ЭЛЕКТРОННЫЙ МАХОВИЧОК БЕЗ МОНТАЖН. ПАНЕЛИ, БЕЗ УСТАНОВОЧНОГО КОЛЕСИКА	218.48
6FC9320-5DH01	714	SINUMERIK РИНАДЛЕЖНОСТИ ЭЛЕКТР. МАХОВИЧОК ПЕРЕДНЯЯ ПАНЕЛЬ 76.2 X 76.2 MM РАБОЧЕЕ НАПРЯЖ. : 24В DC УРОВЕНЬ СИГНАЛА: HTL	303.23
6FC9320-5DM00	714	SINUMERIK ПРИНАДЛЕЖНОСТИ МАХОВИЧОК НАПРЯЖЕНИЕ 5В DC +-5% , 60MA, ИНТЕРФЕЙС RS422(TTL), 100 ИМП./ОБ.	196.05
6FC9341-1AQ	7A6	SINUMERIK (ПРИНАДЛЕЖНОСТИ) МОНТАЖН. ГНЕЗДО 9-ПОЛ., РОЗЕТКА	52.37
6FX2006-1BG03	714	НАБОР СОЕДИНИТЕЛЬНЫХ ЭЛЕМЕНТОВ ДЛЯ МИНИ-РПУ, БЕЗ РАЗЪЕМОВ, МЕТАЛЛИЧЕСКАЯ КОНСТРУКЦИЯ С СОЕДИНИТЕЛЬНЫМ ШТЕКРОМ	100.15
6FX2006-1BG20	714	НАБОР СОЕДИНИТЕЛЬНЫХ ЭЛЕМЕНТОВ СО ШТЕКРОМ С ЗАЩЕЛКОЙ ДЛЯ МИНИ-РПУ СО ШТЕКЕРАМИ В МЕТАЛЛИЧЕСКОМ ИСПОЛНЕНИИ ПРОВОДКА ДЛЯ ПОДКЛЮЧЕНИЯ К СТАНОЧНОМУ ПУЛЬТУ С PROFINET ДЛЯ SINUMERIK 828D	230.47
6FX2006-1BG70	714	ДЕРЖАТЕЛЬ ДЛЯ МИНИ-РПУ 6FX2007-1ADX3	25.98
6FX2007-1AD03	714	МИН-РПУ ДЛЯ SINUMERIK СО СПИРАЛЬНЫМ КАБЕЛЕМ 3,5M, 2 КАН. АВАРИЙОЕ ОТКЛЮЧЕНИЕ, 2 КАН. КНОПКА ПОДТВЕРЖДЕНИЯ, 3-СТУП. С МЕТАЛЛ. ШТЕКЕРОМ МАХОВИЧОК С МАГНИТНОЙ ФИКСАЦИЕЙ	773.57
6FX2007-1AD13	714	МИН-РПУ ДЛЯ SINUMERIK С ПРЯМЫМ КАБЕЛЕМ 5M 2 2 КАН. АВАРИЙОЕ ОТКЛЮЧЕНИЕ, 2 КАН. КНОПКА ПОДТВЕРЖДЕНИЯ, 3-СТУП. С МЕТАЛЛ. ШТЕКЕРОМ МАХОВИЧОК С МАГНИТНОЙ ФИКСАЦИЕЙ	796.10
6NH7701-5AN	5T1	SINAUT ST7, CC 701-5A. СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ДЛИНОЙ 2.5М: TIM 3V, TIM 4.. GSM КОМПЛЕКТ M1 ЧЕРЕЗ ИНТЕРФЕЙС RS232	113.42
6NH9720-3AA00	5T1	SINAUT MD720-3 GSM/GPRS МОДЕМ; IP-КОММУНИКАЦИИ ЧЕРЕЗ СЕТИ GSM; ЧЕТЫРЕХДИАПАЗОННЫЙ; КОМАНДНЫЙ ИНТЕРФЕЙС AT; АВТОМАТИЧЕСКОЕ ПОДКЛЮЧЕНИЕ К GPRS; МОЖЕТ БЫТЬ ПЕРЕКЛЮЧЕН В РЕЖИМ CSD; RS232; ВКЛЮЧАЯ RS232-АДАПТЕР; НАЦИОНАЛЬНЫЕ РАЗРЕШЕНИЯ: ЕС, НОРВЕГИЯ, ШВЕЙЦАРИЯ	329.66
6NH9860-1AA00	5T1	АНТЕННА ANT 794-4MR, ЧЕТЫРЕХДИАПАЗОННЫЙ GSM И UMTS; ЗАЩАИЩЕННАЯ ОТ ПОГОДНОГО ВЛИЯНИЯ ДЛЯ УСТАНОВКИ ВНУТРИ И ВНЕ ЗДАНИЙ; 5M-СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ С НИЗКИМИ ПОТЕРЯМИ ПОДКЛЮЧЕННЫЙ К АНТЕННЕ; SMA-СОЕДИНИТЕЛЬ; МОНТАЖНЫЙ КРОНШТЕЙН; ВИНТЫ; ДЮБЕЛИ;	48.65
6SL3072-0AA00-0AG0	753	STARTER УТИЛИТА ДЛЯ ПУСКОНАЛАДКИ SINAMICS И MICROMASTER ВЕРСИЯ V4.1 SP2 DVD ДЛЯ WINDOWS 2000 SP3,SP4 И WINDOWS 2003 SERVER SP1 И WINDOWS XP PROF SP1, SP2, SP3 НЕМЕЦКИЙ/АНГЛИЙСКИЙ/ИСПАНСКИЙ/Ф РАНЦУЗСКИЙ И ИТАЛЬЯНСКИЙ	30.42
7KM2112-0BA00-3AA0	133	SENTRON PAC3200; LCD; 96X96MM МОЩНОСТЬ ОТСЛЕЖИВАЮЩИЙ ПРИСПОСОБЛЕНИЕ МОНТАЖ ПАНЕЛИ ТИПА ДЛЯ ИЗМЕРЕНИЯ ЭЛЕКТРИЧЕСКОИХ ЗНАЧЕНИЙ VAUX: 110-340VDC / 95-240VAC VIN: МАКС.690/400V; 45-65HZ AMPIN: X/1A ИЛИ X/5A AC СЖАТИЕ ТИПА ТЕРМИНАЛЫ	397.61
7KM4212-0BA00-3AA0	133	SENTRON PAC4200; LCD; 96X96MM МОЩНОСТЬ ОТСЛЕЖИВАЮЩИЙ ПРИСПОСОБЛЕНИЕ МОНТАЖ ПАНЕЛИ ТИПА ДЛЯ ИЗМЕРЕНИЯ ЭЛЕКТРИЧЕСКОИХ ЗНАЧЕНИЙ VAUX: 110-340VDC / 95-240VAC VIN: МАКС.690/400V; 45-65HZ AMPIN: X/1A ИЛИ X/5A AC СЖАТИЕ ТИПА ТЕРМИНАЛЫ	933.66
