Обзор по кабелям "витая пара" Промышленные витые пары ITP с соединителями D-типа
- Промышленные витые пары ITP (Industrial Twisted Pair) предназначены для непосредственного соединения сетевых станций с сетевыми компонентами. Подключение выполняется с помощью соединителей D-типа. Длина линии может достигать 100м.
Витые пары FC (Fast Connect)
- Витые пары FC предназначены для применения в административных помещениях промышленных предприятий. С их помощью осуществляется связь промышленного и офисного уровня управления предприятием.
- Витые пары FC позволяют осуществлять быстрый и простой монтаж кабельных соединений. Существующие сети с подключением сетевых устройств через соединитель RJ45 могут быть распространены и на промышленную среду.
Структура кабельных соединений
- Кабельные соединения в соответствии с требованиями стандарта EN 50173 выполняются в виде древовидной структуры, охватывающей все здание и обеспечивающей возможность использования информационных (IT) технологий. Все здание подразделяется на три области:
- Первая область: подключение здания.
- Вторая область: подключение отдельных этажей здания.
- Третья область: обвязка IT терминалов на этаже.
Такая структура кабельных соединений отвечает требованиям стандарта EN 50173.
Особенности
Обзор по кабелям "витая пара" - Обширный спектр кабельной продукции для различных вариантов прокладки кабельных сетей в промышленных условиях.
- Минимальные затраты времени на монтаж кабельной сети и обеспечение надежной связи в промышленных условиях.
- Простота установки соединителей на 4- (категория 5) и 8-жильные (категория 6) IE FC TP кабели.
- Использование одного и того же инструмента для быстрого удаления оболочки и экрана для 4- и 8- жильных IE FC TP кабелей.
- Обеспечение надежного контактного соединения с экраном кабеля.
Область применения
Обзор по кабелям "витая пара" | 10/100 Mбит/с | 10/100/1000 Mбит/с | |
|---|---|---|
| IE FC TP кабель 2х2 | • | – |
| IE FC TP кабель 4х2 | – | • |
| Штекер IE FC RJ45 | • | – |
| Розетка IE FC RJ45 | • | – |
| Модульная розетка IE FC | – | • |
| IE TP корд | • 1) | • 2) |
1) Все типы ТР кордов с соединителями D-типа
2) IE TP корд RJ45/RJ45 и IE TP XP корд RJ45/RJ45
Дизайн
Обзор по кабелям "витая пара" Система IE FC объединяет в своем составе:
- IE FC TP кабели специальной конструкции, обеспечивающей возможность быстрого выполнения тажных работ. Кабели имеют сертификаты UL и категории 5 плюс. Номенклатура IE FC включает в свой состав кабели стандартного, гибкого и морского исполнения.
- Инструмент IE FC для быстрой и простой разделки IE FC TP кабелей с удалением оболочки и экрана на отрезках, необходимых для установки соединителя.
- Соединители IE FC различного назначения с подключением жил IE FC TP кабелей методом прокалывания изоляции или через терминальные блоки с контактами под винт.
Интеграция

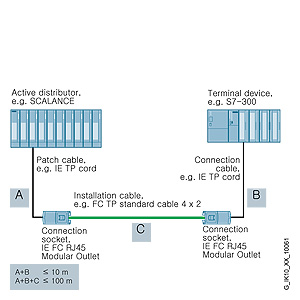

Обзор по кабелям "витая пара" Структура соединения с EN 50173
