Диапазаон измерения

0.3 до 1.2 м (1 до 4 ft) или 0.6 до 3 м (2 до 10 ft)

Выход

Сенсор

Echomax® XRS-5, 44 kHz

Реле

3 реле сигнализации/контроля, 1 перекидной контакт на реле, ном. мощность 5 A, AC 250 V, омная нагрузка или DC 30 V

мА выход

0/4 до 20 мА, изолированный

• Макс. нагрузка

1 KΩ макс. нагрузка

• Разрешение

5 uA

• Изоляция

300 V AC непрерывно

• dc выход

+24 V DC, в среднем 20 мА до 200 мА при 1/10 рабочих циклов макс.0 до 20

Точность

Погрешность измерения

±1 мм/м, вычисленная погрешность менее 0,02%

Разрешение

0.2 mm (0.007")

Рабочие условия

Условия монтажа

Место монтажа

Внутри / снаружи

Категория монтажа

II

Степень загрязнения

4

Внешние условия

Внешняя температура (корпус)

-20 до +50 °C (-5 до 122 °F)

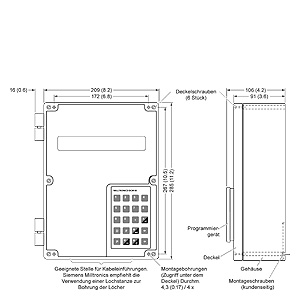

Конструктивные особенности

Вес

2.3 кг (5.1 lbs)

Материал (корпус)

Polycarbonate

Класс защиты (корпус)

IP65 / Тип 4X / NEMA 4X

Кабель

Сенсор и выходной сигнал мА

• сенсор: коаксиальный кабель RG62-A/U с низкой емкостью
• выходной сигнал мА: 2-3 медный кабель, скрученный, пленочный экран, дренажный кабель, 300 V, 0,5 до 0,75 мм² (22 до 18 AWG)
• реле/питание: медные кабели согласно местным требованиям, ном. мощность контакта 250 V 5 A

Макс. расстояние между сенсором и измерительным преобразователем

365 м (1200 ft)

Интерфейс индикации и управления

LCD 5 x 7 dot matrix display with 2 lines of 40 characters each

Программирование

через съемный программатор и коммуникационное соединение

Память

3V батарея (NEDA 5003LC или соотв.), срок службы 1 год, конденсатор ’SuperCap’ в качестве защиты от отключения питания при замене батареи

Питание

Версия AC

AC

100/115/200/230 V AC ±15%, 50/60 Гц, 20 VA макс.

Версия DC

DC

9 до 30 V DC(8 W макс.)

Сертификаты и допуски

CE2), FM, CSANRTL/C

Коммуникация

RS-232 или ±20 мА биполярная петля токов, 300, 600, 1200, 2400, 4800, 9600, 19200 бодов

Опции

Температурный зонд

TS-2

Дистанционный контроль

Flow Reporter, конфигурирования для Windows® и data extractor

Датчик скорости

VS 100, вход скорости для количества расхода и объемов в каналах без канала измерения или плотинах
