6SL3120-1TE13-
0AA0

6SL3120-1TE15-
0AA0

6SL3120-1TE21-
0AA1

6SL3120-1TE21-
8AA1

6SL3120-1TE23-
0AA1

Макс. выходное напряжение межфазное (действ. значение первой гармоники)

0.67 × напряжение звена DC

0.67 × напряжение звена DC

0.67 × напряжение звена DC

0.67 × напряжение звена DC

0.67 × напряжение звена DC

Ном. выходной ток I_n

A

3

5

9

18

30

Базовый ток нагрузки I_H

A

2.6

4.3

7.7

15.3

25.5

Выходной ток для цикла S6 (40%) I_S6

A

3.5

6

10

24

40

Макс. выходной ток
I_max

A

6

10

18

36

56

Ном. мощность для  600 В DC звена DC

кВт (л.с.)

1.6
(1.5)

2.7
(3)

4.8
(5)

9.7
(10)

16
(20)

Ном. мощность, по I_H

кВт

1.4
(1)

2.3
(2.5)

4.1
(5)

8.2
(10)

13.7
(18)

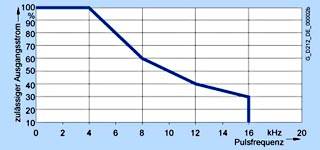

Ном. частота импульсов

кГц

4

4

4

4

4

Диапазон напряяжений звена DC

В

от 510 дo 750

от 510 дo 750

от 510 дo 750

от 510 дo 750

от 510 дo 750

Ток звена DC  I_d

A

3.6

6

11

22

36

Макс. ток звена DC

A

100

100

100

100

100

Емкость звена DC

μF

110

110

110

220

710

Макс. потребление по 24 В DC

A

0.85

0.85

0.85

0.85

0.9

Макс. ток шины 24 В DC

A

20

20

20

20

20

Если подключено большое количество модулей и требуемая нагрузка на шину превышает 20 A, то требуется дополнительное подключение 24 В DC при помощи адаптера 24 V (макс. сечение 6 мм², макс. ток предохранителя 20 A).

КПД η

0.97

0.97

0.97

0.97

0.97

Потери

кВт

0.035

0.055

0.080

0.165

0.290

Потребность в охлажд. воздухе

м³/с (фут³/с)

0.008
(0.283)

0.008
(0.283)

0.008
(0.283)

0.008
(0.283)

0.016
(0.565)

Уровень звукового давления

дБ (A)

< 60

< 60

< 60

< 60

< 60

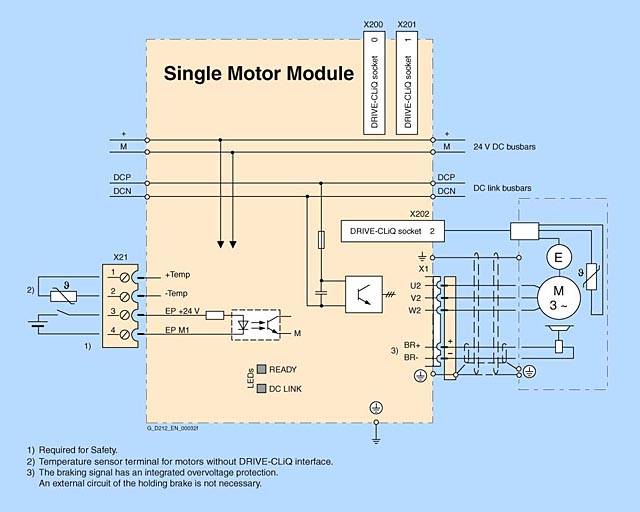

Подключение двигателя U2, V2, W2

Разъем (X1),
макс. 30 A

(не входит в  комплект поставки, см. аксессуары)

Разъем (X1),
макс. 30 A

(не входит в  комплект поставки, см. аксессуары)

Разъем (X1),
макс. 30 A

(не входит в  комплект поставки, см. аксессуары)

Разъем (X1),
макс. 30 A

(не входит в  комплект поставки, см. аксессуары)

Разъем (X1),
макс. 30 A

(не входит в  комплект поставки, см. аксессуары)

Подключение экрана

встроенное в разъем(X1)

встроенное в разъем(X1)

встроенное в разъем(X1)

встроенное в разъем(X1)

встроенное в разъем(X1)

подключение PE

На корпусе болтом M5

На корпусе болтом M5

На корпусе болтом M5

На корпусе болтом M5

На корпусе болтом M5

Подключение тормоза двигателя

входит в разъем подключения двигателя (X1),
24 V DC, 2 A

входит в разъем подключения двигателя (X1),
24 V DC, 2 A

входит в разъем подключения двигателя (X1),
24 V DC, 2 A

входит в разъем подключения двигателя (X1),
24 V DC, 2 A

входит в разъем подключения двигателя (X1),
24 V DC, 2 A

Макс. длина кабеля двигателя

м (фут)

50 (164) (экр.)

75 (246) (неэкр.)

50 (164) (экр.)

75 (246) (неэкр.)

50 (164) (экр.)

75 (246) (неэкр.)

70 (230) (экр.)

100 (328) (неэкр.)

100 (328) (экр.)

150 (492) (неэкр.)

Степень защиты

IP20

IP20

IP20

IP20

IP20

Ширина

мм (дюйм)

50
(1.97)

50
(1.97)

50
(1.97)

50
(1.97)

100
(3.94)

Высота

мм (дюйм)

380
(14.98)

380
(14.98)

380
(14.98)

380
(14.98)

380
(14.98)

Глубина

мм (дюйм)

270
(10.63)

270
(10.63)

270
(10.63)

270
(10.63)

270
(10.63)

Вес, примерно

кг (фунт)

5.1
(11)

5.1
(11)

5
(11)

5
(11)

6.9
(15)

6SL3120-1TE24-5AA1

6SL3120-1TE26-0AA1

6SL3120-1TE28-5AA1

6SL3120-1TE31-3AA0

6SL3120-1TE32-0AA0

Макс. выходное напряжение, междуфазное (значение RMS основной волны)

0.67 × сетевое напряжение DC

0.67 × сетевое напряжение DC

0.67 × сетевое напряжение DC

0.67 × сетевое напряжение DC

0.67 × сетевое напряжение DC

Номинальный выходной ток I_n

A

45

60

85

132

200

Базовый ток нагрузки I_H

A

38

51

68

105

141

Выходной ток для режима S6 (40%) I_S6

A

60

80

110

150

250

Выходной ток I_max , макс.

A

85

113

141

210

282

Ном. частота импульсов

кГц

4

4

4

4

4

Ном. мощность при напряжении промежуточного контура DC 600 В

кВт (л.с.)

24
(30)

32
(40)

46
(60)

71
(100)

107
(150)

Базовая мощность I_H

кВт

21
(25)

28
(40)

37
(50)

57
(75)

76
(100)

Диапазон напряжения промежуточного контура

В

от 510 дo 750

от 510 дo 750

от 510 дo 750

от 510 дo 750

от 510 дo 750

Ток промежуточного контура I_d

A

54

72

102

158

200

Допустимый ток шин промежуточного контура

A

100

100

200

200

200

Емкость промежуточного контура

мкФ

1175

1410

1880

2820

3995

Потребность в электроэнергии при DC 24 В, макс.

A

1.2

1.2

1.5

1.5

1.5

Допустимый ток шин DC 24 В

A

20

20

20

20

20

Если подключено большое количество модулей и требуемая нагрузка на шину превышает 20 А, то требуется дополнительное подключение 24 В DC при помощи адаптера 24 V (макс. сечение 6 mm², макс. ток предохранителя 20 A).

КПД η

0.97

0.97

0.97

0.97

0.97

Мощность потерь

кВт

0.43

0.59

0.75

1.25

2.05

Потребность в охлаждающем воздухе

м³/с (фут³/с)

0.031
(1.095)

0.031
(1.095)

0.044
(1.554)

0.144
(5.085)

0.144
(5.085)

Уровень шума

дБ (A)

< 65

< 65

< 60

< 73

< 73

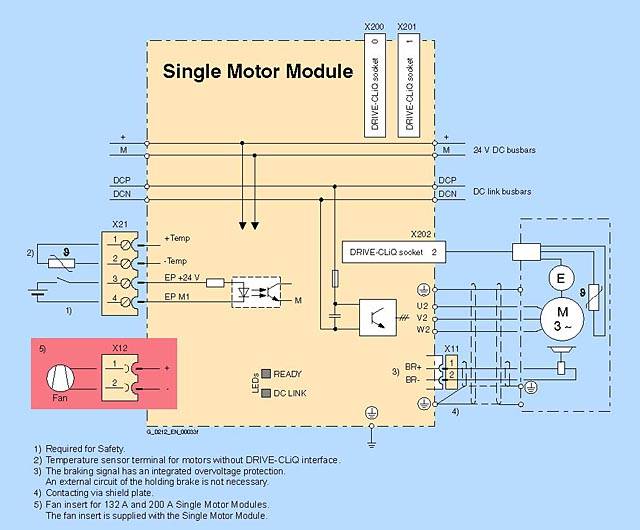

Силовой разъем
U2, V2, W2

Винты M6,
2.5-50 мм²
(X1)

Винты M6,
2.5-50 мм²
(X1)

Винты M8,
2.5-95 мм², 2 × 35 мм²
(X1)

Винты M8,
2.5-120 мм², 2 × 50 мм²
(X1)

Винты M8,
2.5-120 мм², 2 × 50 мм²
(X1)

Опорная поверхность экрана

см. Принадлежности

см. Принадлежности

см. Принадлежности

см. Принадлежности

см. Принадлежности

Подключение PE

на корпусе винтом M6

на корпусе винтом M6

на корпусе винтом M6

на корпусе винтом M8

на корпусе винтом M8

Подключение тормоза двигателя

Вставной соединитель (X11), 24 В DC, 2 A

Вставной соединитель(X11), 24 В DC, 2 A

Вставной соединитель(X11), 24 В DC, 2 A

Вставной соединитель(X11), 24 В DC, 2 A

Вставной соединитель(X11), 24 В DC, 2 A

Длина кабеля двигателя, макс.

м (фут)

100 (328) (экранир.)

150 (492) (неэкранир.)

100 (328) (экранир.)

150 (492) (неэкранир.)

100 (328) (экранир.)

150 (492) (неэкранир.)

100 (328) (экранир.)

150 (492) (неэкранир.)

100 (328) (экранир.)

150 (492) (неэкранир.)

Класс защиты

IP20

IP20

IP20

IP20

IP20

Ширина

мм (дюйм)

150
(5.91)

150
(5.91)

200
(7.87)

300
(11.81)

300
(11.81)

Высота

мм (дюйм)

380
(14.96)

380
(14.96)

380
(14.96)

380 (14.96),
с вентилятором ¹⁾: 629 (24.76)

380 (14.96),
с вентилятором ¹⁾: 629 (24.76)

Глубина

мм (дюйм)

270
(10.63)

270
(10.63)

270
(10.63)

270
(10.63)

270
(10.63)

Вес, прибл.

кг (фунт)

9
(20)

9
(20)

15
(33)

21
(46)

21
(46)

Силовой штекер (X1/X2)

со стороны модуля двигателя, с винтовыми зажимами 1.5 ... 10 мм²,

для модулей двигателей с ном. выходным током 3 A ... 30 A

6SL3162-2MA00-0AA0

Пластины для подключения экрана

• для блоков питания/модулей двигателей книжного формата шириной 150 мм (5.91 дюйма)

6SL3162-1AF00-0AA1

• для блоков питания/модулей двигателей книжного формата шириной 200 мм (7.87 дюйма)

6SL3162-1AH01-0AA0

• для блоков питания/модулей двигателей книжного формата шириной 300 мм (11.81 дюйма)

6SL3162-1AH00-0AA0

Адаптер питания промежуточного контура

для прямого подвода напряжения промежуточного контура

Винтовые зажимы 0.5 ... 10 мм²

для блоков питания/модулей двигателей книжного формата шириной 50 мм (1.97 дюйма) и 100 мм (3.94 дюйма)

6SL3162-2BD00-0AA0

Адаптер питания промежуточного контура

для прямого подвода напряжения промежуточного контура

Винтовые зажимы 35 ... 95 мм²

для блоков питания/модулей двигателей книжного формата шириной 150 мм (5.91 дюйма), 200 мм (7.87 дюйма) или 300 мм (11.81 дюйма)

6SL3162-2BM00-0AA0

Адаптер промежуточного контура (2 шт.)

для многорядной конструкции

Винтовые зажимы 35 ... 95 мм²

для всех блоков питания/модулей двигателей книжного формата

6SL3162-2BM01-0AA0

Адаптер клемм 24 В

для всех блоков питания/модулей двигателей книжного формата

6SL3162-2AA00-0AA0

Вставная перемычка 24 В

для подключения токоподводящих шин 24 В
(для книжного формата)

6SL3162-2AA01-0AA0

предупреждающие наклейки на иностранных языках

Набор предупреждающих наклеек на иностранных языках может быть помещен поверх стандартных надписей на немецком и английском. В набор входит по одной наклейке на следующих языках:
китайский, датский, нидерландский, финский, французский, греческий, итальянский, японский, корейский, португальский, испанский и шведский.

6SL3166-3AB00-0AA0

Штекер для подключения тормоза двигателя для модулей двигателей книжного формата с ном. выходным током 45 A ... 200 A
Wago
http://www.wago.com/

Идент. номер: 231-102/037-000
(фирма Wago)
