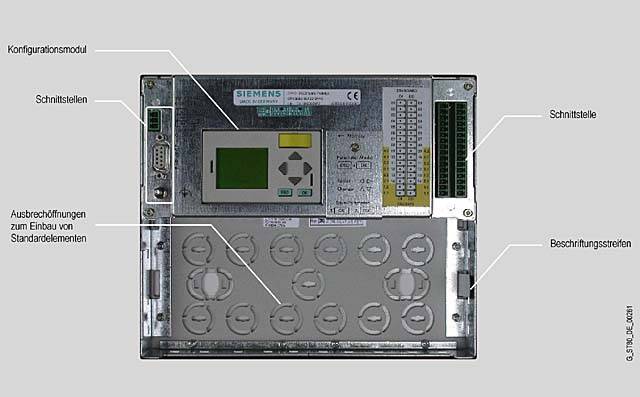

PP17-I PROFIsafe: вид с фронта и с тыла

Кнопочная панель с 16-ю подсвечиваемыми клавишами и дискретными входами и выходами, дополненная четырьмя безопасными входами (F-DI) для реализации простых функций аварийного останова.

Особенности

Устройство предлагает широкий диапазон функций, которые могут быть применены без необходимости программирования:

• Кнопки с двухцветными проскими светодиодами
• Дополнительные дискретные входы и выходы 24В (максимально 14 могут быть использованы в стандартном режиме)
• Все кнопки и дискретные входы могут быть индивидуально сконфигурированы как переключатели
• Встроенный тест ламп
• Встроенный генератор для реализации миганий
• Цвета светодиодов: красный, зеленый, желтый
• Задаваемая продолжительность импульсов
• Предварительно перфорированные вырезы для 22.5 м стандартных компонентов, таких как ключи и кнопки аварийного останова
• Дизайн в стиле SIMATIC, могут монтироваться вплотную друг к другу
• Функции безопасности: от 1 до 4 кнопок аварийного останова посредством PROFIsafe коммуникаций
• Одновременная работа в стандартном режиме и в режиме выполнения функций безопасности
• Клеммные блоки с индивидуальным кодовым замком

Область применения

Кнопочные панели разработаны для применения в автомобильной промышленности

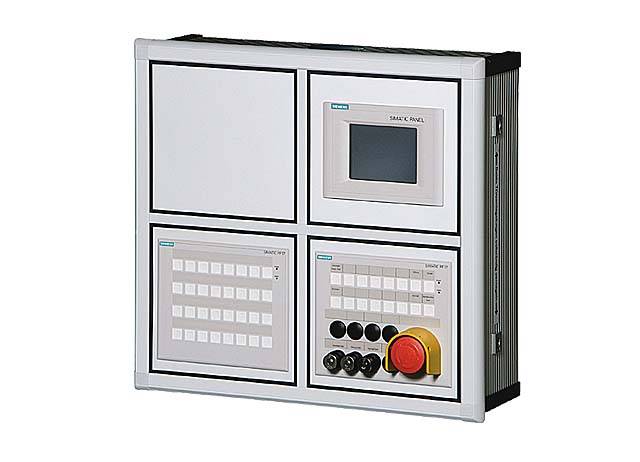

Возможные применения кнопочной панели

Кнопочная панель применяется для отображения состояний машины или установки и для управления процессом. Кнопочная панель монтируется в панель управления и заменяет такие элементы, как ключи, переключатели и светодиоды. Кнопочная панель устанвливается в монтажный проем и подключается по PROFIBUS к контроллеру SIMATIC S7-416F-2. Кнопочная панель предварительно сконфигурирована и работоспособна непосредственно после монтажа. По сравнению с традиционным подключением, существенно меньшее время требуется для ввода в эксплуатацию.

Применение в безопасном режиме

Благодаря встроенным PROFIsafe коммуникациям, кнопочная панель может применяться совместно с SIMATIC S7-416F-2 в режиме обеспечения безопасности для реализации простых операций аварийного останова. Может быть подключено до 4-х двухканальных кнопок аварийного останова. Касательно сигналов безопасности может быть достигнут по крайней мере уровень SIL2/Категория 3. Для приложений, требующих более высокий уровень SIL 3/Категория 4, в программу безопасности STEP 7 должен быть интегрирован дополнительный безопасный функциональный блок F-FB.

Безопасная кнопочная панель предлагает простые неконфигурируемые диагностические функции. Диагностика всегда активна и автоматически доступна в STEP 7 и в случае сбоев передается также в CPU.

Диагностические функции передают следующую диагностическую информацию в CPU:

• Ошибки коммуникаций
  Коммуникации между кнопочной панелью в качестве DP slave и CPU как  DP мастера прервана (например, из-за некорректного адреса PROFIBUS или адреса  PROFIsafe).
• Аппаратная ошибка
  Внешние подключения или внутренняя аппаратная ошибка, повреждение данных или ошибка процедур.
• Ошибка параметризации
  Ошибка в конфигурации PROFIsafe

Дизайн

Внешние размеры и монтажный проем такие же, как и у стандартного изделия PP17-I.

Технические данные

Указаны только те технические данные, которые отличаются от стандартной PP17-I:

Другие технические данные совпадают с PP17-I.
