OPC сервер для Industrial Ethernet

Разделы

OPC сервер для Industrial Ethernet



  • OPC сервер поставляется совместно с другим коммуникационным программным обеспечением.
  • Стандартный, открытый, независимый от производителя интерфейс.
  • Обмен данными между OPC-совместимыми приложениями Windows и программируемыми контроллерами SIMATIC S7/S5 (SEND/RECEIVE).
  • Возможность встраивания в интерфейсы программ.
  • Эффективный обмен данными под управлением операционных систем Windows NT 4.0 и Windows 2000 Pro.
  • OPC-Scout с функциями броузера OPC-клиента и OCX управления данными (только в S7-OPC сервере).

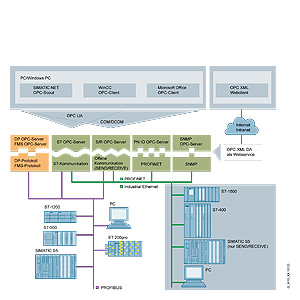

Системные конфигурации с mit OPC сервером






Особенности

OPC сервер для Industrial Ethernet



  • Простое использование стандартного интерфейса в различных сетях с различными протоколами передачи.
  • Простота изучения.
  • Простая интеграция в системную среду и офисные приложения через C++ и Visual Basic интерфейс.
  • Минимальное время для программирования приложений.
  • Поставка в комплекте с коммуникационным программным обеспечением.






Область применения

OPC сервер для Industrial Ethernet

Операционные системы Windows NT и Windows 2000 Professional позволяют использовать OPC (OLE for Process Control) сервер в программах пользователя для расширения коммуникационного интерфейса COM (Component Object Model) и DCOM (Distributed COM).



Базовым принципом OPC является организация связи между OPC клиентом и OPC сервером через стандартный открытый интерфейс, позволяющий производить обмен данными между изделиями различных производителей. Кроме того, возможна организация обмена данными с уже существующими OPC-совместимыми приложениями Windows (Microsoft Office 97, системами человеко-машинного интерфейса и т.д.).



В качестве OPC сервера для Industrial Ethernet может использоваться S7-OPC сервер для поддержки S7 функций связи, обработки аварийных сообщений и запросов на прерывания, а также функций S5-совместимой связи (SEND/RECEIVE).



OPC сервер обеспечивает:

  • Поддержку стандартных процедур доступа к SIMATIC S7 и SIMATIC S5 со стороны OPC-совместимых приложений Windows NT и Windows 2000 Professional.
  • Обмен данными между системами автоматизации различных производителей.
  • Использование одного и того же интерфейса пользователя для различных компонентов.
  • Возможность доступа к данным с любого компьютера, включенного в локальную или глобальную вычислительную сеть.
  • Высокоэффективный доступ к данным через пользовательский интерфейс (C++).
  • Простое внедрение в интерфейс систем автоматизации (VB) и OCX управление данными (только S7- и FMS-OPC сервер).






Функции

OPC сервер для Industrial Ethernet



  • Открытая стандартная адресация, использующая логические имена объектов систем и компонентов автоматизации.
  • Поддержка символьных имен, заданных в STEP 7.
  • Эффективный обмен данными между компонентами автоматизации и различными приложениями для обработки данных.
  • Одновременное использование нескольких серверов с одним приложением-клиентом.
  • Работа нескольких клиентов с одним OPC сервером.
  • Поддержка специфичных конфигураций серверов.
  • Интерфейсы:
    • “Custom Interface” для эффективного обмена данными с приложениями C++.
    • “Automation Interface” для обмена данными с приложениями Visual Basic или подобными приложениями.
    • OCX управление данными для использования в COM/DCOM совместимых приложениях Windows (только для S7-OPC и FMS-OPC серверов).
    • XML-DA интерфейс для обмена данными по спецификации 1.8 OPC-Организации

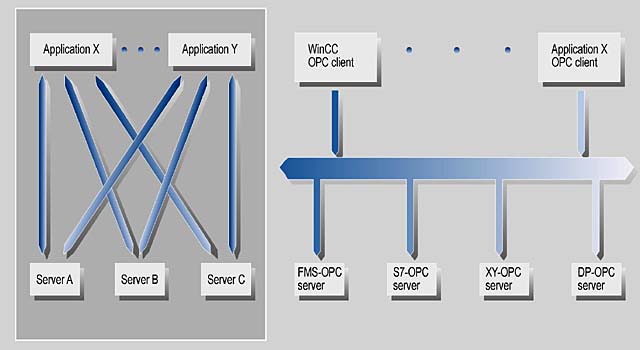

Сравнение традиционной архитектуры клиент-сервер и ОРС архитектуры



Проектирование

Все параметры связи могут конфигурироваться с помощью инструментальных средств установленного программного обеспечения. В комплект поставки включены демонстрационные программы, иллюстрирующие возможные варианты использования интерфейса с программами C++ и программами Visual Basic.




Технические данные

OPC сервер для Industrial Ethernet





Программирование
  • Синхронное и асинхронное чтение и запись переменных


  • Мониторинг переменных с использованием OPC сервера с передачей значений клиенту при изменении сигнала


  • Передача больших объемов данных за короткие промежутки времени.

Интерфейсы
  • Интерфейс пользователя (C++, NET) для использования мощного OPC сервера


  • Интерфейс систем автоматизации (VB, Excel, Access, Delphi, ...) для простых применений


  • Графика с OCX или .NET Data Control; для конфигурирования вместо программирования


  • Интерфейс OPC XML для доступа к данным

Продукты

включая OPC серверы для:

Industrial Ethernet


  • HARDNET-IE S7, SOFTNET-IE S7, SOFTNET-IE S7 Lean

S7-OPC сервер для S7 функций связи, XML-DA



S5-OPC сервер для открытого обмена данными1), XML-DA
  • SNMP OPC server

SNMP OPC сервер с поддержкой протокола SNMP; XML-DA
  • S7 OPC Redundancy

Резервированный S7-OPC сервер для S7 функций связи

PROFINET


  • SOFTNET-IE PN IO

PN IO OPC сервер с поддержкой протокола PROFINET IO; XML-DA

PROFIBUS


  • HARDNET-PB DP, SOFTNET-PB DP, SOFTNET-PB DP slave

DP-OPC сервер для обмена данными через PROFIBUS DP; XML-DA
  • FMS-5613

FMS-OPC сервер для обмена данными через PROFIBUS FMS; XML-DA
  • HARDNET-PB S7, SOFTNET-PB S7

S7-OPC сервер для S7 функций связи, XML-DA
  • S7 OPC Redundancy

Резервированный S7-OPC сервер для S7 функций связи

1) с поддержкой функций S5-совместимой связи




Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6GK1706-0HB00-3AE05S1SIMATIC NET IE PN CBA OPC-SERVER, ОБНОВЛЕНИЕ ДЛЯ ВЕРСИИ EDITION 2006, ПО PN CBA OPC-СЕРВЕР ДЛЯ CBA, ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS A, 2 ЯЗЫКА (G,E); ДЛЯ 32-БИТНЫХ ОС: WINDOWS XP PRO 140.98
6GK1706-0HB00-3AE15S1SIMATIC NET IE IE PN CBA OPC-SERVER, ОБНОВЛЕНИЕ ДЛЯ ВЕРСИЙ V6.0,V6.1,V6.2 И EDITION 2005, ПО PN CBA OPC-СЕРВЕР ДЛЯ CBA, ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS A, 2 ЯЗЫКА (G,E); ДЛЯ 32-БИТНЫХ ОС: WI 140.98
6GK1706-0HB00-3AL05S1SIMATIC NET IE PN CBA OPC-SERVER, СЕРВИС АВТОМАТИЧЕСКОГО ОБНОВЛЕНИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ В ТЕЧЕНИИ 1 ГОДА, НЕОБХОДИМА ТЕКУЩАЯ ВЕРСИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ 470.64
6GK1706-1CW08-2AA05S1SIMATIC NET IE S7 OPC REDUNDANCY V8.2 FOR CP 1612 A2, CP 1613 A2, CP 1623, CP1628 REDUNDANT OPC-SERVER SW PAIR FOR IE SW S7-PRODUCTS SINGLE LIC. F.2 INSTALLATIONEN; R-SW, SW+ ELECTR. MAN. ON DVD; LICENSE KEY ON USB-STICK; CLASS A; 2-LANGUAGES (G,E); FOR WINDOWS SERVER 2008 R2 1335.60
6GK1706-1CW12-0AA05S1SIMATIC NET IE S7 OPC REDUNDANCY V12 FOR CP 1612 A2, CP 1613 A2, CP 1623, CP1628 REDUNDANT OPC-SERVER SW PAIR FOR IE SW S7-PRODUCTS SINGLE LIC. F.2 INSTALLATIONS; R-SW, SW + ELECTR. MAN ON DVD; LICENSE KEY ON USB-STICK; CLASS A; 2-LANGUAGES (G,E); FOR WINDOWS SERVER 2008 R2 1335.60
6GK1706-1NW00-3AE05S1SIMATIC NET IE SNMP OPC-SERVER BASIC, ОБНОВЛЕНИЕ ДЛЯ ВЕРСИИ EDITION 2006, АДМИНИСТРИРОВАНИЕ ДО 20 IP-АДРЕСОВ, ВКЛ. MIB-КОМПИЛЯТОР, ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS A, 2 ЯЗЫКА (G,E); ДЛЯ 32-БИТ 197.16
6GK1706-1NW00-3AE15S1SIMATIC NET IE SNMP OPC-SERVER BASIC, ОБНОВЛЕНИЕ ДЛЯ ВЕРСИЙ V6.1,V6.2 И EDITION 2005, АДМИНИСТРИРОВАНИЕ ДО 20 IP-АДРЕСОВ, ВКЛ. MIB-КОМПИЛЯТОР, ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS A, 2 ЯЗЫКА (G,E 197.16
6GK1706-1NW00-3AL05S1SIMATIC NET IE SNMP OPC-SERVER BASIC СЕРВИС ОБНОВЛЕНИЯ В ТЕЧЕНИИ ГОДА С АВТОМАТИЧЕСКИМ РАСШИРЕНИЕМ, ТРЕБУЕТСЯ ТЕКУЩАЯ ВЕРСИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ 415.52
6GK1706-1NW08-2AA05S1SIMATIC NET IE SNMP OPC-SERVER BASIC V8.2; ADMIN. OF UP TO 20 IP-ADDR.;INCL. MIB-COMPILER; SINGLE LICENSE F.1 INSTALLATION R-SW,SW + ELECTR. MAN. ON CD; LICENSE KEY ON USB-STICK, CLASS A; 2-LANGUAGES (G,E); FOR WINDOWS 7 PROF./ ULTIMATE, SERVER 2008 R2 FOR CP1612/ CP1613/ CP1623 789.70
6GK1706-1NW08-2AC05S1SIMATIC NET IE SNMP OPC-SERVER POWERPACK V8.2; EXT. FROM SNMP OPC-SERVER BASIC TO EXTENDED; SINGLE LICENSE F.1 INSTALLATION R-SW, SW + ELECTR. MAN. ON CD; LICENSE KEY ON USB STICK, CLASS A; 2 LANGUAGES (GER,ENG); FOR WINDOWS 7 PROF./ULTIMATE;SERVER 2008 R2 FOR CP1612/ CP1613/CP1623 659.32
6GK1706-1NW12-0AA05S1SIMATIC NET IE SNMP OPC-SERVER BASIC V12; ADMIN. OF UP TO 20 IP-ADDR.;INCL. MIB-COMPILER; SINGLE LICENSE F.1 INSTALLATION R-SW, SW + ELECTR. MAN ON CD; LICENSE KEY ON USB-STICK, CLASS A; 2-LANGUAGES (G,E); FOR 32/64BIT: WIN 7 PROF/ULT, WIN 8 PROF; 64BIT: WINDOWS SERVER 2008 R2, SERVER 2012 FOR CP1613/ CP1623 FOR CP1612 (NO WIN 8,SRV2012) 789.70
6GK1706-1NW12-0AC05S1SIMATIC NET IE SNMP OPC-SERVER POWERPACK V12;EXTENS. OF SNMP OPC-SERVER BASIC ON EXTENDED; SINGLE LICENSE F.1 INSTALLATION R-SW, SW + ELECTR. MAN ON CD; LICENSE KEY ON USB-STICK, CLASS A; 2-LANGUAGES (G,E); FOR 32/64BIT: WIN 7 PROF/ULT, WIN 8 PROF; 64BIT: WINDOWS SERVER 2008 R2, SERVER 2012 FOR CP1613/ CP1623 FOR CP1612 (NO WIN 8,SRV2012) 659.32
6GK1706-1NW71-3AA05S1SIMATIC NET IE SNMP OPC-SERVER BASIC/2008; АДМИНИСТРИРОВАНИЕ ДО 20 IP-АДРЕСОВ; ВКЛЮЧАЯ MIB-КОМПИЛЯТОР; ОДНА ЛИЦЕНЗИЯ ДЛЯ УСТАНОВКИ, ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ + ДОКУМЕНТ. НА CD, ЛИЦЕНЗИЯ НА FD, 2-ЯЗЫКА(Н,А); ДЛЯ 32БИТ WIN XP PROFESSIONAL, WIN VISTA ULTIMATE 789.70
6GK1706-1NW80-3AA05S1SIMATIC NET IE SNMP OPC-SERVER BASIC V8.0; ADMIN. OF UP TO 20 IP-ADR.; INCL. MIB-COMPILER; SINGLE LICENSE F.1 INSTALLATION R-SW, SW + ELECTR. MAN. ON CD LICENSE KEY ON USB-STICK, CLASS A; 2-LANGUAGES (G,E); FOR 32BIT:WINDOWS 7 PROFESSIONAL/ ULTIMATE; FOR CP1612/ CP1613/ CP1623 789.70
6GK1706-1NX00-3AE05P5SIMATIC NET IE SNMP OPC-SERVER EXTENDED, ОБНОВЛЕНИЕ ДЛЯ ВЕРСИИ EDITION 2006, АДМИНИСТРИРОВАНИЕ ДО 200 IP-АДРЕСОВ, ВКЛ. MIB-КОМПИЛЯТОР, ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS A, 2 ЯЗЫКА (G,E); ДЛЯ 32 367.82
6GK1706-1NX00-3AE15P5SIMATIC NET IE SNMP OPC-SERVER EXTENDED, ОБНОВЛЕНИЕ ДЛЯ ВЕРСИЙ V6.1,V6.2 И EDITION 2005, АДМИНИСТРИРОВАНИЕ ДО 200 IP-АДРЕСОВ, ВКЛ. MIB-КОМПИЛЯТОР, ОДИН. ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОК. НА CD, ЛИЦЕНЗ. КЛЮЧ НА USB-ФЛЭШ, CLASS A, 2 ЯЗЫКА 367.82
6GK1706-1NX00-3AL05S1SIMATIC NET IE SNMP OPC-SERVER EXTENDED СЕРВИС ОБНОВЛЕНИЯ В ТЕЧЕНИИ ГОДА С АВТОМАТИЧЕСКИМ РАСШИРЕНИЕМ, ТРЕБУЕТСЯ ТЕКУЩАЯ ВЕРСИЯ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ 515.16
6GK1706-1NX08-2AA05S1SIMATIC NET IE SNMP OPC-SERVER EXTENDED V8.2; ADMIN. OF UP TO 200 IP-ADDR.;INCL.MIB-COMPILER; SINGLE LICENSE F.1 INSTALLATION R-SW,SW + ELECTR. MAN. ON DVD; LICENSE KEY ON USB-STICK, CLASS A; 2-LANGUAGES (G,E); FOR 32/64BIT: WINDOWS 7 PROFESSIONAL/ ULTIMATE WINDOWS SERVER 2008 R2 FOR CP1612/CP1613/CP1623 1473.40
6GK1706-1NX12-0AA05S1SIMATIC NET IE SNMP OPC-SERVER EXTENDED V12;ADMIN. OF UP TO 200 IP-ADR.;INCL. MIB-COMPILER; SINGLE LICENSE F.1 INSTALLATION R-SW, SW + ELECTR. MAN ON DVD; LICENSE KEY ON USB-STICK, CLASS A; 2-LANGUAGES (G,E); FOR 32/64BIT: WIN 7 PROF/ULT, WIN 8 PROF; 64BIT: WINDOWS SERVER 2008 R2, SERVER 2012 FOR CP1613/ CP1623 FOR CP1612 (NO WIN 8,SRV2012) 1473.40
6GK1706-1NX71-3AA05S1SIMATIC NET IE SNMP OPC-SERVER EXTENDED/2008; АДМИНИСТРИРОВАНИЕ ДО 20 IP-АДРЕСОВ; ВКЛЮЧАЯ MIB-КОМПИЛЯТОР; ОДНА ЛИЦЕНЗИЯ ДЛЯ УСТАНОВКИ, ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ + ДОКУМЕНТ. НА CD, ЛИЦЕНЗИЯ НА FD, 2-ЯЗЫКА(Н,А); ДЛЯ 32БИТ WIN XP PROFESSIONAL, WIN VISTA ULTIM 1473.40
6GK1706-1NX71-3AC05S1SIMATIC NET IE SNMP OPC-SERVER POWERPACK/2008; РАСШИРЕНИЕ ФУНКЦИОНАЛЬНЫХ ВОЗМОЖНОСТЕЙ ДЛЯ SNMP OPC-SERVER ОТ BASIC ДО EXTENDED; ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, ПО И ДОКУМЕНТАЦИЯ НА CD, ЛИЦЕНЗИОННЫЙ КЛЮЧ НА USB-НАКОПИТЕЛЕ, CLASS A, 2-ЯЗЫ 686.88
6GK1706-1NX80-3AA05S1SIMATIC NET IE SNMP OPC-SERVER EXTENDED V8.0;ADMIN. OF UP TO 200 IP-ADR.;INCL. MIB-COMPILER; SINGLE LICENSE F.1 INSTALLATION R-SW, SW + ELECTR. MAN. ON CD; LICENSE KEY ON USB-STICK, CLASS A; 2-LANGUAGES (G,E); FOR 32BIT:WINDOWS 7 PROFESSIONAL/ ULTIMATE FOR CP1612/CP1613/CP1623 1473.40
6GK1706-1NX80-3AC05S1SIMATIC NET IE SNMP OPC-SERVER POWERPACK V8.0;EXPAN. FROM SNMP OPC-SERVER BASIC TO EXTENDED; SINGLE LICENSE F.1 INSTALLATION R-SW, SW + ELECTR. MAN. ON CD; LICENSE KEY ON USB-STICK, CLASS A; 2-LANGUAGES (G,E); FOR 32BIT: WINDOWS 7 PROFESSIONAL/ULTIMATE; FOR CP1612/ CP1613/CP1623 686.88




Аксессуары

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6GK1161-2AA015P5COMMUNICATION PROCESSOR CP 1612 A2 PCI-CARD (32 BIT; 3.3/5V UNIVERSAL KEYED) FOR CONNECT. TO IND. ETHERNET (10/100/1000MBIT/S) WITH RJ45 PORT VIA SOFTNET-S7 AND SOFTNET-PG SUPPORT FOR OPERATING SYSTEM SEE SIMATIC NET SW RELEASED FOR SIMATIC NET CD 2008 SP2 AND HIGHER 135.68
6GK1161-3AA015P5SIMATIC NET, IE, CP 1613 A2 PCI-КАРТА (32БИТ; 33MГЦ/66MГЦ; 3,3В/5В UNIVERSAL KEY) ДЛЯ ПОДКЛЮЧЕНИЯ К IND. ETHERNET (10/100MBIT/S), С ПОРТАМИ ITP И RJ 45, ЧЕРЕЗ S7-1613 И S7-REDCONNECT, ВКЛЮЧАЯ ДРАЙВЕРА ДЛЯ MS WINDOWS (32 БИТ), 2000PRO/SERVER, XP PRO, 2003 1197.80
6GK1162-3AA005P5SIMATIC NET, IE, КОММУНИКАЦИОННЫЙ ПРОЦЕССОР CP 1623 PCI EXPRESS X1 (3.3V/12V) ДЛЯ ПОДКЛЮЧЕНИЯ К IND.ETHERNET (10/100/1000МБИТ/С) С 2-ПОРТОВЫМ КОММУТАТОРОМ (RJ45), ДЛЯ S7-1613 И S7-REDCONNECT, ВКЛЮЧАЯ ДРАЙВЕРА ДЛЯ MS WINDOWS (32BIT), XP PRO, 2003 SERVER, VI 1197.80
6GK1162-8AA005P5COMMUNICATIONSPROCESSOR CP 1628 PCI EXPRESS X1 (3.3V/12V) FOR CONNECTING TO IND.ETHERNET(10/100/1000MBIT/S) WITH 2-PORT-SWITCH (RJ45) AND INTEGRATED SECURITY (FIREWALL VPN) VIA HARDNET-IE S7 AND S7-REDCONNECT SUPPORT FOR OPERATING SYSTEM SEE SIMATIC NET SW 1335.60
