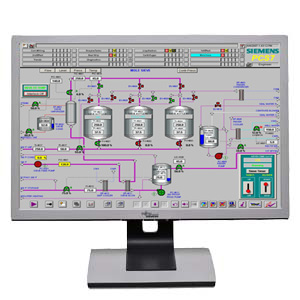

Операторская станция PCS 7/OPEN OS Программный пакет PCS 7/OPEN OS предлагается для интеграции сторонних контроллеров в систему управления технологическим процессом SIMATIC PCS 7 V7.1 в строгом стиле архитектуры операторской системы SIMATIC PCS 7. Поддерживаются как одноранговые (из отдельных станций), так и клиент-серверные системы макс. с 12 серверами/резервированными парами серверов и до 32 клиентов.
Дизайн
Операторская станция PCS 7/OPEN OS В зависимости от конфигурации операторской системы PCS 7/OPEN OS как отдельных станций или клиент-серверной системы, необходимы следующие программные компоненты:
| Необходимые компоненты | Архитектура PCS 7/OPEN OS | ||||
|---|---|---|---|---|---|
|
| Одноранговая (Одиночные станции) | Клиент-серверная | |||
|
| OS-сервер | OS-клиент | |||
|
| Нерезерв. (типа OS) | Резерв. пара (типов OS и ES/OS) | Нерезерв. | Резерв. пара | |
| Для интеграции сторонних контроллеров в новую систему управления | |||||
| PCS 7/OPEN OS Single Station Pack V7.1 | 1 | 1 | ‑ | ‑ | ‑ |
| PCS 7/OPEN OS Engineering Pack V7.1 (250 POs)2) (вместе с лицензиями OS Runtime для управления техпроцессом) | ‑ | 1 | ‑ | ‑ | ‑ |
| WinCC/Redundancy V7.01) | ‑ | 1 | ‑ | ‑ | ‑ |
| RS 232 или Ethernet кабель для внутренних коммуникаций между резервированными станциями1) | ‑ | 1 | ‑ | ‑ | ‑ |
|
| |||||
| PCS 7/OPEN OS Server Pack V7.1 (250 POs) | ‑ | ‑ | 1 | ‑ | ‑ |
| PCS 7/OPEN OS Redundant Server Pack V7.1 (250 POs) | ‑ | ‑ | ‑ | 1 | ‑ |
|
| |||||
| SIMATIC PCS 7 OS Software Client V7.1 3) | ‑ | ‑ | ‑ | ‑ | 1 |
| Для интеграции сторонних контроллеров в существующую систему управления | |||||
| PCS 7/OPEN OS Runtime Component Option V7.1 (без пакета ПО SIMATIC PCS 7 V7.1) | 1 | 1 | 1 | 2 | ‑ |
| PCS 7/OPEN OS Engineering Component Option V7.1 2)(без пакета ПО SIMATIC PCS 7 V7.1) | ‑ | 1 | ‑ | ‑ | ‑ |
1) Дальнейшую информацию, можно найти в Каталоге ST PCS 7, Глава "Операторские станции", Раздел "OS Дублирование".
2) Заказные данные в Разделе"Инженерная станция PCS 7/OPEN OS"
3) Дальнейшую информацию и данные для заказа, можно найти в Каталоге ST PCS 7, Глава "Операторские станции", Раздел "Программное обеспечение для OS".
Пакеты расширения PowerPacks и другое ПО для операторских станций PCS 7/OPEN OS могут быть заказаны с помошью Каталога ST PCS 7, Главаr "Операторские станции", Раздел "Программное обеспечение для OS".
Соответствующее базовое аппаратное обеспечение для операторских станций PCS 7/OPEN OS таких как отдельные станции, серверы или клиенты находится в Разделе "Базовые платформы для ES/OS/BATCH/IT" Каталога ST PCS 7.
Программный пакет PCS 7/OPEN OS Runtime Packages V7.1 (single station/server/redundant server)
Пакет ПО PCS 7/OPEN OS Runtime Packages V7.1 содержит:
- PCS 7 OS software runtime V7.1 (250 POs) для одной отдельной ОС-станции, одного ОС-сервера или двух резервированных ОС-серверов (включая WinCC/Redundancy и кабель RS 232, 10 m)
- PCS 7/OPEN OS runtime software option
- Лицензии для доступа к данным OPC A&E сервера.
Программный пакет PCS 7/OPEN OS Runtime Component Option V7.1
Пакет ПО PCS 7/OPEN OS runtime component option V7.1, устанавливаемый на отдельные ОС-станции или ОС-серверы используется для интеграции сторонних контроллеров в уже существующую систему управления SIMATIC PCS 7 V7.1. Поэтому он не содержит ПО SIMATIC PCS 7 OS Software V7.1, в отличие от программных пакетов PCS 7/OPEN OS Runtime Packages V7.1 для отдельной ОС-станции, ОС-сервера или резервированной пары ОС-серверов.
Функции
Операторская станция PCS 7/OPEN OS Программный пакет PCS 7/OPEN OS Runtime Packages V7.1 обеспечивает операторской системе SIMATIC PCS 7:
- обмен данными со сторонними контроллерами через соответствующие OPC-сервера
- сохранение собранной информации в единую базу данных
- организацию и отображение данных процесса и сообщений/тревог в соответствии со сконфигурированной технологической иерархией
- доступность данных для ОС-клиентов и Центрального Архивного Сервера (CAS)
- синхронизацию данных между ОС-серверами
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6EQ2001-2XX08-3BA0 | 286 | SIMATIC PCS 7/OPEN OS, SOFTWARE RUNTIME COMPONENT OPTION V8.0 SINGLE LICENSE F.1 INSTALLATION R-SW, SW AND DOCU. ON CD, LICENSE KEY ON USB STICK, CLASS A, 1 LANGUAGE (E), EXECUTABLE UNDER XPROF/ WIN7ULT, REFERENCE-HW: PCS 7 IPC BUNDLE | 1654.66 |
| 6EQ2001-2XX08-3BE0 | 286 | SIMATIC PCS 7/OPEN OS, SOFTWARE UPGRADE PACKAGE RUNTIME FROM V7.1 TO V8.0, SINGLE LICENSE F.1 INSTALLATION R-SW, SW AND DOKU. ON CD, LICENSE KEY ON USB STICK, CLASS A, 1 LANGUAGE (E), EXECUTABLE UNDER XPPROF/ WIN7ULT, REFERENCE-HW: PCS 7 IPC BUNDLE | 826.80 |
