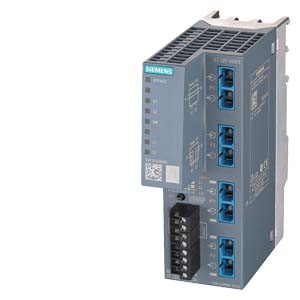

Оптическое реле SCALANCE XC-100 Оптические шунтирующие реле SCALANCE XC100-4OBR находят применение в линейных и кольцевых сетях Industrial Ethernet со скоростью обмена данными 100/1000 Мбит/с. Они используются для бесперебойного подключения и отключения коммутаторов SCALANCE X.
- Бесперебойное подключение и отключение сетевых узлов с помощью встроенного оптического реле в мультимодовых или одномодовых оптических сетях.
- Низкое оптическое затухание, использование в расширенных сетях (например, на ветряных электростанциях, трубопроводах, на больших химических предприятиях).
- Прочный пластиковый корпус формата модулей SIMATIC S7-1500, набор опциональных компонентов для монтажа на стандартную профильную шину, профильные шины SIMATIC S7-300/S7-1500 в различных установочных положениях.
- Прочные соединители промышленного исполнения с использованием интерфейсов SC FO.
- Использование резервированных цепей питания, мониторинг напряжений различных уровней (=12 В, =24 В, =48 В).
- Встроенные диагностические функции (функции шунтирования, конфигурация, напряжение питания).
- Аварийный сигнальный контакт для сигнализации переключений.
- Дискретный вход для дистанционной проверки реле.
Особенности
Оптическое реле SCALANCE XC-100
- Идеальное решение для бесперебойного подключения и отключения узлов сети. Например, для выполнения ремонтных работ в кольцевых сетях с поддержкой протоколов MRP или HRP (скоростное резервирование).
- Простая интеграция в линейные, звездообразные и кольцевые сети Industrial Ethernet для повышения надежности их функционирования.
- Использование в жестких промышленных средах, широкий диапазон рабочих температур, наличие защитных покрытий.
- Интеграция в существующие мультимодовые или одномодовые оптические сети, низкий уровень затухания сигналов в оптическом реле.
- Использование в сочетании с различными сетевыми компонентами, конфигурируемая задержка сброса, настраиваемая с помощью встроенной в прибор кнопки SET.
- Малая монтажная ширина (50 мм), простая модернизация существующих шкафов управления.
- Использование резервированных цепей питания, широкий набор напряжений питания (=12 В, =24 В, =48 В).
Область применения
Оптическое реле SCALANCE XC-100 Оптические шунтирующие реле SCALANCE XC100-4OBR позволяют повышать надежность функционирования линейных, звездообразных и кольцевых сетей Industrial Ethernet, расположенных в труднодоступных местах. Например, на трубопроводах или ветряных электростанциях.
Версии продуктов
SCALANCE XC100-4OBR с мультимодовыми оптическими портами
- Для использования в линейных или кольцевых мультимодовых оптических сетях, с четырьмя оптическими SC портами и поддержкой TAP функций для быстрой установки соединений.
SCALANCE XC100-4OBR с одномодовыми оптическими портами
- Для использования в линейных одномодовых сетях, с четырьмя оптическими SC портами и низким уровнем затухания сигналов.
- Для использования в линейных или кольцевых одномодовых оптических сетях, с четырьмя оптическими SC портами и поддержкой TAP функций для быстрой установки соединений.
Дизайн
Оптическое реле SCALANCE XC-100 Оптические шунтирующие реле SCALANCE XC100-4OBR выпускаются в прочных корпусах, ориентированных на установку на стандартные профильные шины, на профильные шины S7-300 или S7-1500 в различных установочных позициях. Корпус реле соответствует формату модулей контроллера S7-1500, что позволяет выполнять его установку на одной профильной шине с модулями контроллера. Реле имеет степень защиты IP20 и должно устанавливаться в шкафы управления. Специальные защитные покрытия защищают реле от появления конденсата.
Оптические шунтирующие реле SCALANCE XC100-4OBR характеризуются следующими показателями:
- Корпус формата модулей SIMATIC S7-1500 с встроенными оптическими интерфейсами.
- Линейка светодиодов для индикации состояний модуля (шунтирование, режимы работы, напряжение питания).
- 4-полюсный терминальный блок для подключения резервированных цепей питания (2 x =12 ... 24 В).
- 2-полюсный терминальный блок для подключения внешней цепи сигнального контакта.
- 2-полюсный терминальный блок для подключения внешней цепи дискретного входа.
- Кнопка SET для конфигурирования мониторинга напряжения питания и задержки сброса; оптимальная адаптация задержки сброса:
- короткая задержка сброса для неуправляемых сетевых компонентов;
- длинная задержка сброса для управляемых компонентов.
- Четыре оптических интерфейса SC для подключения к сети и связи с другими сетевыми компонентами; простое подключение активных сетевых компонентов с помощью оптических кордов с различными оптическими соединителями.
Функции
Оптическое реле SCALANCE XC-100 - Интеграция в оптические сети Industrial Ethernet с линейной, звездообразной и кольцевой топологией.
- Быстрое шунтирование неисправных сетевых узлов за 10 мс (например, при исчезновении напряжения питания).
- Обслуживание сетевых соединений путем шунтирования неисправных сетевых компонентов.
- Отсутствие необходимости активации менеджера резервирования после сброса сетевых компонентов в кольцевых сетях с поддержкой протоколов MRP и HRP благодаря наличию заранее установленных соединений; это позволяет избегать появления взрывной передачи сообщений при выполнении плановых работ по обслуживанию сети. Наличие конфигурируемой задержки установки соединений позволяет исключить переключение сетевых компонентов в сеть, пока они не были полностью включены и пока не была установлена связь (только для приборов с поддержкой TAP функций).
- Простая интеграция SCALANCE XC100-4OBR в существующие сети 100/1000 Мбит/с с помощью широкого набора адаптационных оптических кабелей.
- Простая диагностика с помощью сигнального контакта и диагностических светодиодов.
Сетевые топологии и конфигурации
Оптические шунтирующие реле SCALANCE XC100-4OBR имеют степень защиты IP20 и, в большинстве случаев, устанавливаются в одном шкафу управления с подключаемыми сетевыми компонентами.
При конфигурировании сети необходимо учитывать следующие особенности:
- Уровень затухания сигналов в используемых оптических кабелях.
- Уровень затухания сигналов в оптическом реле.
- Максимальное количество одновременно активируемых оптических реле SCALANCE XC-100-4OBR.
Ввод в эксплуатацию и диагностика
Перед включением в работу реле SCALANCE XC100-4OBR с помощью кнопки SET должен быть выбран уровень напряжения питания и требуемая задержка сброса.
С помощью диагностических светодиодов отображается информация:
- о режиме шунтирования;
- о режимах работы модуля;
- о наличии напряжения питания.
Состояние реле SCALANCE XC100-4OBR можно контролировать с помощью его сигнального контакта. Встроенный дискретный вход модуля позволяет выполнять дистанционную проверку работоспособности оптического реле.
Интеграция
Оптическое реле SCALANCE XC-100

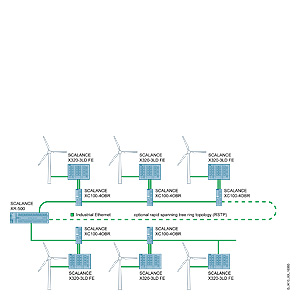

Резервированная сеть с оптическими шунтирующими реле SCALANCE XC100-4OBR

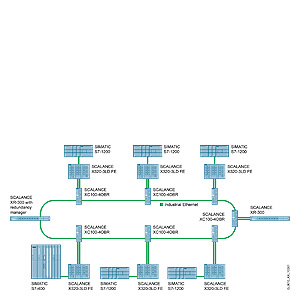

Резервированная кольцевая сеть с поддержкой протокола MRP и оптическими шунтирующими реле SCALANCE XC100-4OBR
Технические данные
Оптическое реле SCALANCE XC-100 | Заказной номер | 6GK5 100-4AV00-2DA2 | 6GK5 100-4AV00-2FA2 | 6GK5 100-4AW00-2FA2 |
| Тип | SCALANCE XC100-4OBR | SCALANCE XC100-4OBR | SCALANCE XC100-4OBR |
| Описание | Оптическое шунтирующее реле для одномодовых оптических сетей без Tap функций | Оптическое шунтирующее реле для одномодовых оптических сетей с Tap функциями | Оптическое шунтирующее реле для мультимодовых оптических сетей с Tap функциями |
| Область применения | - | - | - |
| Скорость обмена данными |
|
|
|
| Скорость обмена данными 2 | 100 Мбит/с | 100 Мбит/с | 100 Мбит/с |
| Скорость обмена данными 3 | 1 000 Мбит/с | 1 000 Мбит/с | - |
| Интерфейсы |
|
|
|
| Потери: |
|
|
|
| 1.2 дБ | 4.1 дБ | 4.5 дБ |
| 1.2 дБ | 4.1 дБ | 4.5 дБ |
| 1.2 дБ | 5.7 дБ | 6 дБ |
| 1.2 дБ | 5.7 дБ | 6 дБ |
| 1.2 дБ | 1.2 дБ | 1.5 дБ |
| 1.2 дБ | 1.2 дБ | 1.5 дБ |
| Питание |
|
|
|
| Род тока цепи питания | Постоянный ток | Постоянный ток | Постоянный ток |
| Внешнее напряжение питания: |
|
|
|
| 12 В | 12 В | 12 В |
| 48 В | 48 В | 48 В |
| Конструктивные параметры |
|
|
|
| Материал корпуса | Металл/пластик | Металл/пластик | Металл/пластик |
| Габариты и масса |
|
|
|
| Ширина | 50 мм | 50 мм | 50 мм |
| Высота | 140 мм | 140 мм | 140 мм |
| Глубина | 130 мм | 130 мм | 130 мм |
| Масса | 550 г | 550 г | 550 г |
| Варианты монтажа: |
|
|
|
| Есть | Есть | Есть |
| Нет | Нет | Нет |
| Условия эксплуатации, хранения и транспортировки |
|
|
|
| Диапазон температур: |
|
|
|
| -40 … +70 °C | -40 … +70 °C | -40 … +70 °C |
| -40 … +85 °C | -40 … +85 °C | -40 … +85 °C |
| -40 … +85 °C | -40 … +85 °C | -40 … +85 °C |
| Степень защиты | IP20 | IP20 | IP20 |
| Стойкость к воздействию пламени | - | - | - |
| Свойства |
|
|
|
| Специальный рельеф для укдаки кабеля | - | - | - |
| Стандарты, одобрения, сертификаты |
|
|
|
| Сертификаты соответствия: |
|
|
|
| Есть | Есть | Есть |
| Есть | Есть | Есть |
| Стандарты для использования в опасных зонах | T | T | T |
Дальнейшая информация
Оптическое реле SCALANCE XC-100 Для выбора коммутаторов Industrial Ethernet и их компонентов можно использовать конфигуратор SIMATIC NET Selection Tool:
Интерактивная версия: http://www.siemens.com/snst
Автономная версия: http://www.siemens.com/snst-download
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6GK5100-4AV00-2DA2 | 5N1 | SCALANCE XC100-4OBR; OPTICAL BYPASS RELAIS; 4 X SM SC PORTS; FOR LINEAR NETWORKS, RED. ATTENUATION, LED-DIAGNOSIS; FAULT SIGNAL- CONTACT AND SET BUTTON; REDUNDANT POWER SUPPLY; INCL. ELECTRONIC MAN ON CD | 2014.00 |
| 6GK5100-4AV00-2FA2 | 5N1 | SCALANCE XC100-4OBR; OPTICAL BYPASS RELAY; 4 X SM SC PORTS; LED-DIAGNOSIS; FAULT SIGNAL- CONTACT AND SET BUTTON; REDUNDANT POWER SUPPLY; INCL. ELECTRONIC MAN ON CD | 2014.00 |
| 6GK5100-4AW00-2FA2 | 5N1 | SCALANCE XC100-4OBR; OPTICAL BYPASS RELAY; 4 X MM SC PORTS; LED-DIAGNOSIS; FAULT SIGNAL- CONTACT AND SET BUTTON; REDUNDANT POWER SUPPLY; INCL. ELECTRONIC MAN ON CD | 1727.80 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6GK1901-0DA20-0AA0 | 5K2 | SIMATIC NET, НАБОР ИЗ 20 BFOC ШТЕКЕРОВ ДЛЯ УСТАНОВКИ НА СТАНДАРТНЫЕ ОПТИЧЕСКИЕ КАБЕЛИ. МОНТАЖ ДОЛЖЕН ПРОИЗВОДИТЬСЯ СПЕЦИАЛЬНО ОБУЧЕННЫМ ПЕРСОНАЛОМ С ПРИМЕНЕНИЕМ СПЕЦИАЛЬНОГО ИНСТРУМЕНТА | 202.46 |
| 6GK1901-0LB10-2AA0 | 5K2 | MM FO SC-CONNECTOR SET; 10 DUPLEX CONNECT. F. FO CABLE; STANDARD-, TRAILING-, INDOOR- AND MARINE APPROV. CABLE; NOTE: FOR MOUNTING SPECIAL TOOLS AND SPEC.TRAINED PERSONELL REQUIRED ADHESIVE BONDING- AND POLISHING TECHNOLOGY | 198.22 |
| 6GK1901-0RB10-2AB0 | 5K1 | MM FO LC DUPLEX PLUG; 10 PCS. FOR MM FO ROBUST CABLE GP (2G50/125); NOTE: FOR MOUNTING SPECIAL TOOLS AND SPECIALLY TRAINED PERSONELL REQUIRED; ADHESIVE BONDING- UND POLISHING TECHNOLOGY | 199.28 |
| 6GK1901-0SB10-2AB0 | 5K1 | SM FO LC DUPLEX PLUG; 10 PCS. FOR SM FO ROBUST CABLE GP (4E9/125); NOTE: FOR MOUNTING SPECIAL TOOLS AND SPECIALLY TRAINED PERSONELL REQUIRED ADHESIVE BONDING- UND POLISHING TECHNOLOGY | 231.08 |
| 6XV1843-2R | 5K2 | SM FO ROBUST CABLE GP (4E9/125) OUTDOOR CABLE; WITH PROTECTION AGAIST RODENTS; SPLITTABLE; W/O CONNECTOR; SOLD BY THE METER; MIN. ORDER QUANTITY: 20 M, MAX. LENGTH 2000 M | 8.86 |
| 6XV1843-5EH10-0CA0 | 5K2 | MM FO CORD SC/LC; 50/125; PREASSEMBLED WITH 1X SC DUPLEX CONNECTOR AND 1X LC DUPLEX CONNECTOR; LENGTH 1.0 M | 58.30 |
| 6XV1843-5EH10-0CB0 | 5K2 | MM FO CORD SC/BFOC; 50/125; PREASSEMBLED WITH 1X SC DUPLEX CONNECTOR AND 1X BFOC CONNECTOR; LENGTH 1.0 M | 58.30 |
| 6XV1843-5EH10-0CC0 | 5K2 | MM FO CORD SC/SC; 50/125; PREASSEMBLED WITH 2X SC DUPLEX CONNECTORS; LENGTH 1.0 M | 58.30 |
| 6XV1843-5FH10-0CA0 | 5K2 | SM FO CORD SC/LC; 9/125, PREASSEMBLED WITH 1X SC DUPLEX CONNECTOR AND 1X LC DUPLEX CONNECTORS; LENGTH 1.0 M | 68.90 |
| 6XV1843-5FH10-0CB0 | 5K2 | SM FO CORD SC/BFOC; 9/125, PREASSEMBLED WITH 1X SC DUPLEX CONNECTOR AND 1X, BFOC CONNECTOR; LENGTH 1.0 M | 68.90 |
| 6XV1843-5FH10-0CC0 | 5K2 | SM FO CORD SC/SC; 9/125, PREASSEMBLED WITH 2X2 SC DUPLEX CONNECTORS, LENGTH 1.0 M | 68.90 |
| 6XV1873-2A | 5K2 | SIMATIC NET, СТАНДАРТНЫЙ ОПТИЧЕСКИЙ КАБЕЛЬ (50/125), ОДОБРЕНИЕ UL, БЕЗ СОЕДИНИТЕЛЕЙ, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ОТ 20 ДО 1000 М | 3.78 |
| 6XV1873-2G | 5K2 | SIMATIC NET, ОПТИЧЕСКИЙ КАБЕЛЬ (50/125) ДЛЯ ПРОКЛАДКИ В ЗЕМЛЕ, БЕЗ СОЕДИНИТЕЛЕЙ, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ОТ 20 ДО 3000 М | 6.16 |
| 6XV1873-2R | 5K2 | MM FO ROBUST CABLE GP (2G50/125); CABLE FOR INDOOR AND OUTDOOR WITH PROTECTION AGAIST RODENTS, SPLITTABLE, W/O CONNECTOR, SOLD BY THE M MIN. ORDER QUANTITY: 20 M, MAX. LENGTH 2000 M | 6.05 |
