OS Дублирование
Резервированные OS станции
При конфигурировании резервированных OS-станций необходимо учитывать следующую информацию:
- При построении одной резервированной OS станции на базе двух обычных OS станций 1-местных систем стандартное программное обеспечение OS Single Station каждой OS станции должно быть дополнено пакетом WinCC/Redundancy, обеспечивающим синхронизацию архивов двух станций. Для организации внутренней связи между OS станциями резервированной системы необходим кабель RS 232.
- Для построения резервированного OS сервера необходимо использовать комплект OS Software Redundant Server Pack, который включает в свой состав дополнительное программное обеспечение для OS Software Server, пакет WinCC/ Redundancy и соединительный кабель RS 232 для организации внутренней связи сервер-сервер.
- В сети заводского уровня резервированная OS станция с BCE интерфейсом способна поддерживать до 8 логических соединений с системами автоматизации
- OS станции с коммуникационными процессорами CP 1613 рекомендуется применять при необходимости:
- организации обмена данными с резервированными системами автоматизации AS 414H/AS 417H
- поддержки более 8 логических соединений с системами автоматизации
- OS станции с коммуникационными процессорами CP 1613 комплектуются программным обеспечением S7-1613. Если к такой станции подключается хотя бы одна резервированная система автоматизации (AS 414H или AS 417H), то ее программное обеспечение должно быть дополнено пакетом S7-REDCONNECT. С этой целью дополнительно необходимо заказать пакет Upgrade S7-REDCONNECT.
- Если к резервированной OS станции с BCE интерфейсом необходимо подключить хотя бы одну резервированную систему автоматизации, то ее программное обеспечение должно быть дополнено пакетом S7-REDCONNECT, а аппаратура – коммуникационными процессорами CP 1613.
- При использовании резервированной сети заводского уровня с архитектурой двойного кольца каждая из OS станций, образующих резервированную OS станцию, должна комплектоваться двумя интерфейсными картами: 2 x BCE или 2 x CP 1613.
Дизайн
OS Дублирование Нижеследующая таблица перечисляет список компонентов, требующихся для резервированных одноместных OS станций или резервированных пар серверов в зависимости от определенных критериев:
| До 8 AS на одноместную станцию/пары серверов | От 9 до 64 AS на одноместную станцию/пары серверов | Мин. 1 F система AS | |||
|---|---|---|---|---|---|
| SIMATIC PCS 7 Industrial Workstation, одноместная станция или сервер, альтернативы | Вкл. FastEthernet сетевые карты и BCE | 2 | ‑- | ‑- | |
| Вкл. CP 1613 и S7‑1613 software | 2 (альтернатива BCE) | 2 | 2 | ||
| SIMATIC PCS 7 Single Station/Server Redundancy V7.0 (включая RS 232 синхронизирующий кабель) | 1 | 1 | 1 | ||
| S7-REDCONNECT Upgrade | -- | -- | 2 | ||
| Подключение резервированной заводской шины(2 кольца), альтернативы | BCE | Desktop сетевая карта | 2 | ‑- | ‑- |
| CP 1613 | CP 1613 коммуникационный процессор | 2 (альтернатива BCE) | 2 | 2 | |
| S7‑1613 software | 2 (альтернатива BCE) | 2 | ‑- | ||
| S7‑REDCONNECT software | ‑- | ‑- | 2 | ||
| Подключение резервированной заводской шины(2 кольца) | SIMATIC PCS 7 Redundant Terminal Bus Adapter Package | 2 | 2 | 2 | |
Подключение заводской шины
Системы управления (одноместные станции или сервера) обмениваются данными с системами автоматизации посредством Industrial Ethernet заводской шины. Необходимо обратить внимание на следующие моменты при построении резервированных конфигураций:
- BCE обмен через FastEthernet адаптеры в целом достаточно даже для резервированных станций. До 8 систем автоматизации могут подключаться на одну пару серверов.
- Обмена данными с использованием CP 1613 требуется в случае где
- подсоединяется система автоматизации ПАЗ, или
- количество станций автоматизации превышает 8 на одну OS станцию.
- В комплект поставки станции с CP 1613 включена и поддержка и S7-1613 ПО. Если требуется подключить станцию автоматизации дублирования/ПАЗ, требуется дополнительное ПО S7-REDCONNECT. В этом случае необходимо дополнительно заказать S7-REDCONNECT upgrade.
- Если станция с BCE интерфейсом обновляется до резервированной системы с подключением к дублированой/ПАЗ системе автоматизации, S7-REDCONNECT ПО требуется в дополнении к CP 1613.
- Если заводская шина проектируется как резервированное двойное кольцо, вам потребуется 2 интерфейсных модуля (2 x FastEthernet card или 2 x CP 1613) на одноместную OS станцию или OS сервер.

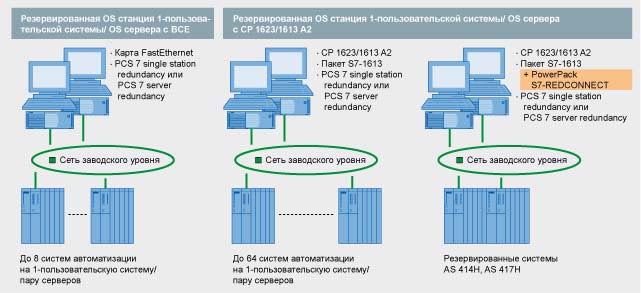

Connection of redundant OS single stations / OS servers on the plant bus
Подключение терминальной шины (OS-LAN)
Вы можете подключать клиентов и сервера к нерезервированной терминальной шине (OS‑LAN) используя интегрированный в материнскую плату сетевой Ethernet интерфейс или другой сетевой адаптер. При построении резервированной терминальной шины, где оба кольца объединяются вместе через пару коммутаторов, каждая станция должна подключаться к обоим кольцам с использованием SIMATIC PCS 7 сетевым адаптерным набором. SIMATIC PCS 7 сетевой адаптерный набор состоит серверных и клиентских сетевых интерфейсных карт (детали конфигурации см. в руководстве "SIMATIC PCS 7 V7.0 fault-tolerant process control systems").
Опции
OS Дублирование Последующие модификации
Обычной практикой является внесение изменений в систему управления или ее дальнейшее расширение. Предлагаемый пакет SIMATIC PCS 7 OS Software ConversionPacks поддерживает функциональность расширения резервирования системы, а также переход с резервированной одноместной станции на резервированные сервера:
- SIMATIC PCS 7 OS Software ConversionPack 2x to Single Station Redundancyдля конвертирования 2-х одноместных станций в резервированную пару одноместных станций
- SIMATIC PCS 7 OS Software ConversionPack 2x Server to Server Redundancy для конвертирования 2-х OS серверов в резервированную пару серверов
- SIMATIC PCS 7 OS Software ConversionPack Single Station Redundancy to Server Redundancy для конвертирования пары резервированных одноместных станций в пару резервироваггых серверов
Дальнейшая информация
Стандартное программное обеспечение для ES Региональные версии продуктов
Все программные продукты SIMATIC PCS 7 разработаны для интернационального использования (т.е. только одна версия продукта для приложений). Программные продукты предлагают до 6 языков: Немецкий, Английский, Французский, Итальянский, Испанский и Китайский. Однако количество поддерживаемых языков не было унифицировано и могло зависить от продукта.
Интернациональные версии продукта, будут также доступны для приложений SIMATIC PCS 7 V7.1. Новая особенность заключается в том, что региональная версия продукта "ASIA" будет также предлагаться для SIMATIC PCS 7 data medium package и специальных программных продуктов SIMATIC PCS 7 - компонентов системы "Инженерная станция" и "Станция оператора". ASIA продукты идентифицируются по дополнению в имени - "ASIA".
Если продукт, представленный в каталоге не содержит регионального идентификатора ASIA, он всегда может быть использован "глобально". Однако существуют следующие ограничения: если предлагается региональный ASIA продукт, дополнения для интернационального использования не поддерживаются. Поддерживаются только азиатские языки (в т.ч. современный Китайский).
Инсталляционное программное обеспечение SIMATIC PCS 7 V7.1 доступно в виде двух пакетов:
- SIMATIC PCS 7 Data Medium Package
- SIMATIC PCS 7 Data Medium Package ASIA
Специальные программные ASIA лицензии работают только с SIMATIC PCS 7 Data Medium Package ASIA. Программные лицензии SIMATIC PCS 7, для которых нет дополнения ASIA, могут быть использованы в обоих пакетах SIMATIC PCS 7 Data Medium Packages.
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7652-3AA08-2CA0 | 281 | SIMATIC PCS 7, ПАКЕТ ПО OS SINGLE STATION REDUNDANCY ASIA V8.0 (PO 100), ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 2 УСТАНОВКИ, ИСПОЛНЯЕМОЕ ПО, БЕЗ ПО И ДОК. ЛИЦЕНЗ. КЛЮЧ НА USB-НАКОПИТЕЛЕ, CLASS A, 2 ЯЗЫКА (E, C), РАБОТА ПОД ОС XPPROF/ WIN7ULT, ЦЕЛЕВОЕ АППАРАТНОЕ ОБЕСПЕЧЕНИЕ: PCS 7 IPC | 10271.40 |
| 6ES7652-3AA08-2YA0 | 281 | SIMATIC PCS 7, ПАКЕТ ПО ОДИНОЧНОЙ РЕЗЕРВИРОВАННОЙ СТАНЦИИ OS SINGLE STATION REDUNDANCY V8.0 (PO 100) ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 2 УСТАНОВКИ,ИСПОЛНЯЕМОЕ ПО, БЕЗ ПО И ДОК., ЛИЦ. КЛЮЧ НА USB, CLASS A, 5 ЯЗЫКОВ (G, E, F, I, S), РАБОТА ПОД ОС XPPROF/ WIN7ULT ЦЕЛЕВО | 10271.40 |
| 6ES7652-3AA08-2YD0 | 281 | SIMATIC PCS 7, ПАКЕТ КОНВЕРТАЦИИ В ОДИНОЧНУЮ РЕЗЕРВИРОВАННУЮ СТАНЦИЮ ДЛЯ ДВУХ ОДИНОЧНЫХ СТАНЦИЙ CONVERSIONPACK V8.0, ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 2 УСТАНОВКИ, ИСПОЛНЯЕМОЕ ПО, БЕЗ ПО И ДОК., MENT. ЛИЦ. КЛЮЧ НА USB, CLASS A, 5 ЯЗЫКОВ (G, E, F, I, S), РАБОТА ПОД ОС | 1405.56 |
| 6ES7652-3BA08-2CA0 | 281 | SIMATIC PCS 7, ПАКЕТ ПО OS SERVER REDUNDANCY ASIA V8.0 (PO 100), ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 2 УСТАНОВКИ, ИСПОЛНЯЕМОЕ ПО, БЕЗ ПО И ДОК. ЛИЦЕНЗ. КЛЮЧ НА USB-НАКОПИТЕЛЕ, CLASS A, 2 ЯЗЫКА (E, C), РАБОТА ПОД ОС SERVER 2003 R2/SERVER 2008 R2, ЦЕЛЕВОЕ АППАРАТНОЕ ОБЕСПЕЧЕНИЕ: PCS 7 IPC | 14812.44 |
| 6ES7652-3BA08-2YA0 | 281 | SIMATIC PCS 7, ПАКЕТ ПО РЕЗЕРВИРОВАННОГО СЕРВЕРА OS SERVER REDUNDANCY V8.0 (PO 100) ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 2 УСТАНОВКИ, ИСПОЛНЯЕМОЕ ПО, БЕЗ ПО И ДОК., ЛИЦ. КЛЮЧ НА USB, CLASS A, 5 ЯЗЫКОВ (G, E, F, I, S), РАБОТА ПОД ОС SERVER 2003 R2/SERVER 2008 R2 ЦЕЛЕВОЕ | 14812.44 |
| 6ES7652-3BA08-2YC0 | 281 | SIMATIC PCS 7, ПАКЕТ КОНВЕРТАЦИИ В РЕЗЕРВИРОВАННЫЙ СЕРВЕР ДЛЯ РЕЗЕРВИРОВАННОЙ ОДИНОЧНОЙ СТАНЦИИ CONVERSIONPACK V8.0, ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 2 УСТАНОВКИ, ИСПОЛНЯЕМОЕ ПО, БЕЗ ПО И ДОК., MENT. ЛИЦ. КЛЮЧ НА USB, CLASS A, 5 ЯЗЫКОВ (G, E, F, I, S), РАБОТА ПОД ОС | 4541.04 |
| 6ES7652-3BA08-2YD0 | 281 | SIMATIC PCS 7, ПАКЕТ КОНВЕРТАЦИИ В РЕЗЕРВИРОВАННЫЙ СЕРВЕР ДЛЯ ДВУХ ОДИНОЧНЫХ СЕРВЕРОВ CONVERSIONPACK V8.0, ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 2 УСТАНОВКИ, ИСПОЛНЯЕМОЕ ПО, БЕЗ ПО И ДОК.,MENT. ЛИЦ. КЛЮЧ НА USB, CLASS A, 5 ЯЗЫКОВ (G, E, F, I, S), РАБОТА ПОД ОС XPP | 1405.56 |
| 6ES7658-2EA00-2YB0 | 281 | SIMATIC PCS 7, ПО ПЕРЕМЕННЫХ АРХИВА (1500 ШТ.) ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, БЕЗ ПО И ДОКУМЕНТАЦИИ, ЛИЦЕНЗИЯ НА USB-НАКОПИТЕЛЕ, CLASS A, 3 ЯЗЫКА (G, E, F), РАБОТА ПОД ОС XPPROF/ WINSRV2003, ЦЕЛЕВОЕ АПП. ОБЕСП.: PCS 7 547B: ES/OS, SERVER | 2525.98 |
| 6ES7658-2EB00-2YB0 | 281 | SIMATIC PCS 7, ПО ПЕРЕМЕННЫХ АРХИВА (5000 ШТ.) ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, БЕЗ ПО И ДОКУМЕНТАЦИИ, ЛИЦЕНЗИЯ НА USB-НАКОПИТЕЛЕ, CLASS A, 3 ЯЗЫКА (G, E, F), РАБОТА ПОД ОС XPPROF/ WINSRV2003, ЦЕЛЕВОЕ АПП. ОБЕСП.: PCS 7 547B: ES/OS, SERVER | 8491.66 |
| 6ES7658-2EC00-2YB0 | 281 | SIMATIC PCS 7, ПО ПЕРЕМЕННЫХ АРХИВА (10000 ШТ.) ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, БЕЗ ПО И ДОКУМЕНТАЦИИ, ЛИЦЕНЗИЯ НА USB-НАКОПИТЕЛЕ, CLASS A, 3 ЯЗЫКА (G, E, F), РАБОТА ПОД ОС XPPROF/ WINSRV2003, ЦЕЛЕВОЕ АПП. ОБЕСП.: PCS 7 547B: ES/OS, SERVER | 13234.10 |
| 6ES7658-2XA00-0XB0 | 281 | SIMATIC PCS 7, RUNTIME-ЛИЦЕНЗИЯ ДЛЯ OS (PO 100), ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, БЕЗ ПО И ДОК., ЛИЦ. КЛЮЧ НА USB, CLASS A, РАБОТА ПОД ОС XPPROF/ SERVER 2003 R2/WIN7ULT/ SERVER 2008 R2 ЦЕЛЕВОЕ АПП. ОБЕСП: PCS 7 IPC BUNDLE, PCS 7 BOX BUN | 265.00 |
| 6ES7658-2XB00-0XB0 | 281 | SIMATIC PCS 7, RUNTIME-ЛИЦЕНЗИЯ ДЛЯ OS (PO 1000), ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, БЕЗ ПО И ДОК., ЛИЦ. КЛЮЧ НА USB, CLASS A, РАБОТА ПОД ОС XPPROF/ SERVER 2003 R2/WIN7ULT/ SERVER 2008 R2 ЦЕЛЕВОЕ АПП. ОБЕСП: PCS 7 IPC BUNDLE, PCS 7 BOX BUN | 2650.00 |
| 6ES7658-2XC00-0XB0 | 281 | SIMATIC PCS 7, RUNTIME-ЛИЦЕНЗИЯ ДЛЯ OS (PO 5000), ОДИНОЧНАЯ ЛИЦЕНЗИЯ НА 1 УСТАНОВКУ, ИСПОЛНЯЕМОЕ ПО, БЕЗ ПО И ДОК., ЛИЦ. КЛЮЧ НА USB, CLASS A, РАБОТА ПОД ОС XPPROF/ SERVER 2003 R2/WIN7ULT/ SERVER 2008 R2 ЦЕЛЕВОЕ АПП. ОБЕСП: PCS 7 IPC BUNDLE, PCS 7 BOX BUN | 13250.00 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6ES7902-1AC00-0AA0 | 240 | SIMATIC S7, КАБЕЛЬ ДЛЯ PTP СОЕДИНЕНИЙ RS232C - RS232C, ДВА 9-ПОЛЮСНЫХ ГНЕЗДА СОЕДИНИТЕЛЕЙ D-ТИПА, ДЛИНА 10M | 99.64 |
| 6GK1161-3AA01 | 5P5 | SIMATIC NET, IE, CP 1613 A2 PCI-КАРТА (32БИТ; 33MГЦ/66MГЦ; 3,3В/5В UNIVERSAL KEY) ДЛЯ ПОДКЛЮЧЕНИЯ К IND. ETHERNET (10/100MBIT/S), С ПОРТАМИ ITP И RJ 45, ЧЕРЕЗ S7-1613 И S7-REDCONNECT, ВКЛЮЧАЯ ДРАЙВЕРА ДЛЯ MS WINDOWS (32 БИТ), 2000PRO/SERVER, XP PRO, 2003 | 1197.80 |
| 6GK1162-3AA00 | 5P5 | SIMATIC NET, IE, КОММУНИКАЦИОННЫЙ ПРОЦЕССОР CP 1623 PCI EXPRESS X1 (3.3V/12V) ДЛЯ ПОДКЛЮЧЕНИЯ К IND.ETHERNET (10/100/1000МБИТ/С) С 2-ПОРТОВЫМ КОММУТАТОРОМ (RJ45), ДЛЯ S7-1613 И S7-REDCONNECT, ВКЛЮЧАЯ ДРАЙВЕРА ДЛЯ MS WINDOWS (32BIT), XP PRO, 2003 SERVER, VI | 1197.80 |
| 6GK1162-8AA00 | 5P5 | COMMUNICATIONSPROCESSOR CP 1628 PCI EXPRESS X1 (3.3V/12V) FOR CONNECTING TO IND.ETHERNET(10/100/1000MBIT/S) WITH 2-PORT-SWITCH (RJ45) AND INTEGRATED SECURITY (FIREWALL VPN) VIA HARDNET-IE S7 AND S7-REDCONNECT SUPPORT FOR OPERATING SYSTEM SEE SIMATIC NET SW | 1335.60 |
| 6GK1711-1EW08-1AA0 | 5S1 | SIMATIC NET IE SOFTNET RNA REDUNDANT NETWORK ACCESS, NETWORK ACCESS FOR PRP NET- WORK CONFIGURATION;INTEGR. SNMP SINGLE LIC. F. 1 INSTALLATION; R-SW, SW + ELECTR. MAN. ON CD; LICENSE KEY ON USB-STICK; CLASS A; 2-LANGUAGES (G,E); FOR 32BIT: WIN7 PROFESSIONAL/ ULTIMATE FOR 64BIT: WIN7 PROFESSIONAL/ ULTIMATE, WIN SERVER 2008 R2 | 367.82 |
| 6GK1711-1EW08-2AA0 | 5S1 | SIMATIC NET SOFTNET-IE RNA V8.2 REDUNDANT NETWORK ACCESS, NETWORK ACCESS SW FOR PRP NETWORK CONFIGUR.; INTEGR. SNMP SINGLE LIC. FOR 1 INSTALLATION; R-SW, SW + ELECTR. MAN. ON CD; LICENSE KEY ON USB-STICK; CLASS A; 2-LANGUAGES (G,E); FOR 32/64 BIT WIN 7 PROFESSIONAL./ULTIMATE SERVER 2008 R2 | 367.82 |
| 6GK1716-0HB08-1AA0 | 5S1 | SIMATIC NET HARDNET-IE S7 REDCONNECT V8.1 INCL. S7-OPC-SRVR, S7-1613 V8.0 SW FOR FAILSAFE S7-COM; SINGLE LICENSE FOR 1 INSTALLATION; R-SW, SW + ELECTR. MAN. ON CD; LICENSE KEY ON USB-STICK, CLASS A; 2 LANGUAGES (G,E); FOR 32BIT WINDOWS7 PROF./ULTIMATE SERVER 2008 R2 FOR MAX. 4 CP 1613 A2, CP 1623, CP 1628 | 1833.80 |
| 6GK1716-0HB08-1AC0 | 5S1 | SIMATIC NET, POWERPACK S7-REDCONNECT V8.1; FOR EXTENSION S7-1613 V8.1 TO S7-REDCONNECT; SINGLE LICENSE FOR 1 INSTALLATION; R-SW,SW + ELECTR. MANUAL ON CD; LICENSE KEY ON USB-STICK, CLASS A; 2-LANGUAGES (G,E); WINDOWS 7 PROFESSIONAL/ULTIMATE; FOR MAX. 4 CP1613,CP 1613 A2, CP 1623 | 945.52 |
| 6GK1716-1CB08-1AA0 | 5S1 | SIMATIC NET HARDNET-IE S7 V8.1 SW F. S7-, OPEN.-COMMUNIC.; OPC,PG/OP-COMMUNIC.,NCM PC; UP TO 120 CONNECTIONS; SINGLE LICENSE F.1 INSTALLATION R-SW,SW+ ELECTR. MAN. ON CD; LICENSE KEY ON USB-STICK; CLASS A; 2 LANGUAGES (G,E); FOR WINDOWS 7 PROF./ULTIMATE, SERVER 2008 R2 FOR MAX. 4 CP 1613 A2, CP 1623, CP 1628 | 962.48 |
| 6GK5204-0BA00-2KB2 | 5N2 | SCALANCE X204RNA; REDUNDANT NETWORK ACCESS FOR PRP NETWORKS; 4 X 100MBIT/S RJ45 PORTS; LED-DIAGNOSTICS; FAULT SIGNAL CONTACT MIT SET BUTTON; REDUNDANT POWER SUPPLY; NETWORK MANAGEMENT; INCL. ELECTRONIC MANUAL ON CD; C-PLUG OPTIONAL | 661.44 |
| 6GK5204-0BS00-3LA3 | 5N2 | SCALANCE X204RNA EEC; REDUNDANT NETWORK ACCESS FOR PRP NETWORKS; 2 X 100MBIT/S RJ45 PORTS; 2 X 100MBIT/S COMBO-PORTS; LED-DIAGNOSTICS; FAULT SIGNAL CONTACT WITH SET BUTTON; REDUNDANT POWER SUPPLY, NETZWORK MANAGEMENT; INCL. ELECTRONIC MANUAL ON CD, C-PLUG OPTIONAL | 793.94 |
| A5E00718412 | 280 | SIMATIC PCS 7, ЗАПЧАСТЬ ДЛЯ ПК - СЕТЕВАЯ КАРТА ДЛЯ BCE И ПАКЕТА РЕЗЕРВИРОВАННЫХ ТЕРМИНАЛЬНЫХ КАРТ 6ES7652-0XX01-1XF0 | 278.78 |
| A5E01579552 | 280 | SIMATIC PCS 7, ЗАПЧАСТЬ ДЛЯ ПК - СЕТЕВАЯ КАРТА С ИНТЕРФЕЙСОМ PCI-E (EXPRESS) ДЛЯ ПАКЕТА РЕЗЕРВИРОВАННЫХ ТЕРМИНАЛЬНЫХ КАРТ 6ES7652-0XX01-1XF1 | 278.78 |
