OS Дублирование - Операторские станции

Резервированные OS станции

При конфигурировании резервированных OS-станций необходимо учитывать следующую информацию:

При построении одной резервированной OS станции на базе двух обычных OS станций 1-местных систем стандартное программное обеспечение OS Single Station каждой OS станции должно быть дополнено пакетом WinCC/Redundancy, обеспечивающим синхронизацию архивов двух станций. Для организации внутренней связи между OS станциями резервированной системы необходим кабель RS 232.
Для построения резервированного OS сервера необходимо использовать комплект OS Software Redundant Server Pack, который включает в свой состав дополнительное программное обеспечение для OS Software Server, пакет WinCC/ Redundancy и соединительный кабель RS 232 для организации внутренней связи сервер-сервер.
В сети заводского уровня резервированная OS станция с BCE интерфейсом способна поддерживать до 8 логических соединений с системами автоматизации
OS станции с коммуникационными процессорами CP 1613 рекомендуется применять при необходимости:
- организации обмена данными с резервированными системами автоматизации AS 414H/AS 417H
- поддержки более 8 логических соединений с системами автоматизации
OS станции с коммуникационными процессорами CP 1613 комплектуются программным обеспечением S7-1613. Если к такой станции подключается хотя бы одна резервированная система автоматизации (AS 414H или AS 417H), то ее программное обеспечение должно быть дополнено пакетом S7-REDCONNECT. С этой целью дополнительно необходимо заказать пакет Upgrade S7-REDCONNECT.
Если к резервированной OS станции с BCE интерфейсом необходимо подключить хотя бы одну резервированную систему автоматизации, то ее программное обеспечение должно быть дополнено пакетом S7-REDCONNECT, а аппаратура – коммуникационными процессорами CP 1613.
При использовании резервированной сети заводского уровня с архитектурой двойного кольца каждая из OS станций, образующих резервированную OS станцию, должна комплектоваться двумя интерфейсными картами: 2 x BCE или 2 x CP 1613.

Дизайн

Нижеследующая таблица перечисляет список компонентов, требующихся для резервированных одноместных OS станций или резервированных пар серверов в зависимости от определенных критериев:

			До 8 AS на одноместную станцию/пары серверов	От 9 до 64 AS на одноместную станцию/пары серверов	Мин. 1 F система AS
SIMATIC PCS 7 Industrial Workstation, одноместная станция или сервер, альтернативы	Вкл. FastEthernet сетевые карты и BCE		2	‑-	‑-
	Вкл. CP 1613 и S7‑1613 software		2 (альтернатива BCE)	2	2
SIMATIC PCS 7 Single Station/Server Redundancy V7.0 (включая RS 232 синхронизирующий кабель)			1	1	1
S7-REDCONNECT Upgrade			--	--	2
Подключение резервированной заводской шины (2 кольца), альтернативы	BCE	Desktop сетевая карта	2	‑-	‑-
	CP 1613	CP 1613 коммуникационный процессор	2 (альтернатива BCE)	2	2
		S7‑1613 software	2 (альтернатива BCE)	2	‑-
		S7‑REDCONNECT software	‑-	‑-	2
Подключение резервированной заводской шины (2 кольца)	SIMATIC PCS 7 Redundant Terminal Bus Adapter Package		2	2	2

Подключение заводской шины

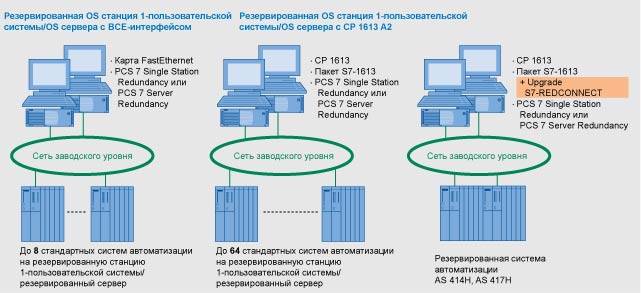

Системы управления (одноместные станции или сервера) обмениваются данными с системами автоматизации посредством Industrial Ethernet заводской шины. Необходимо обратить внимание на следующие моменты при построении резервированных конфигураций:

BCE обмен через FastEthernet адаптеры в целом достаточно даже для резервированных станций. До 8 систем автоматизации могут подключаться на одну пару серверов.
Обмена данными с использованием CP 1613 требуется в случае где
- подсоединяется система автоматизации ПАЗ, или
- количество станций автоматизации превышает 8 на одну OS станцию.
В комплект поставки станции с CP 1613 включена и поддержка и S7-1613 ПО. Если требуется подключить станцию автоматизации дублирования/ПАЗ, требуется дополнительное ПО S7-REDCONNECT. В этом случае необходимо дополнительно заказать S7-REDCONNECT upgrade.
Если станция с BCE интерфейсом обновляется до резервированной системы с подключением к дублированой/ПАЗ системе автоматизации, S7-REDCONNECT ПО требуется в дополнении к CP 1613.
Если заводская шина проектируется как резервированное двойное кольцо, вам потребуется 2 интерфейсных модуля (2 x FastEthernet card или 2 x CP 1613) на одноместную OS станцию или OS сервер.

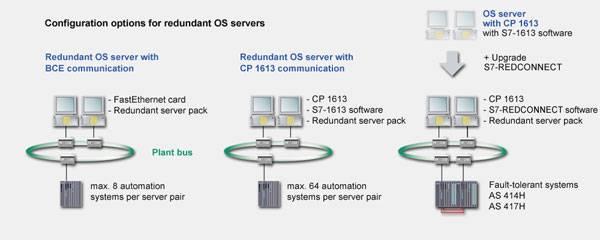

Connection of redundant OS single stations / OS servers on the plant bus

Подключение терминальной шины (OS-LAN)

Вы можете подключать клиентов и сервера к нерезервированной терминальной шине (OS‑LAN) используя интегрированный в материнскую плату сетевой Ethernet интерфейс или другой сетевой адаптер. При построении резервированной терминальной шины, где оба кольца объединяются вместе через пару коммутаторов, каждая станция должна подключаться к обоим кольцам с использованием SIMATIC PCS 7 сетевым адаптерным набором. SIMATIC PCS 7 сетевой адаптерный набор состоит серверных и клиентских сетевых интерфейсных карт (детали конфигурации см. в руководстве "SIMATIC PCS 7 V7.0 fault-tolerant process control systems").
