OS-миграция с TELEPERM M

Предлагаемые здесь станции оперативного управления PCS7/TM-OS могут использоваться для модернизации существующих сстанций оперативного управления TELEPERM M. Они позволяют выполнять простую замену станций OS 252, OS 26x или OS 52x, используемых в составе TELEPERM M, станциями оперативного управления SIMATIC PCS 7, подключаемыми к шине заводского уровня CS 275 системы TELEPERM M.

Станции оперативного управления PCS 7/TM OS с поддержкой дублированных каналов, которые сконструированы для одновременной работы с шиной заводского уровня CS 275 системы TELEPERM M и шиной заводского уровня PCS 7, могут использоваться в сочетании с шлюзовым устройством GT104CS (продукт SIMATIC PCS 7 add-on, смотри каталог ST PCS 7.A), обеспечивающим эффективное соединение существующих заводских блоков TELEPERM M с заводскими блоками SIMATIC PCS 7. В этой комбинации обеспечивается эффективное разделение нагрузки межсетевого обмена данными. Во время обращения стаций оперативного управления PCS 7/TM-OS к системам автоматизации (AS-OS функции связи) через дублированные каналы CS 275 и Industrial Ethernet, а также во время выполнения операций синхронизации времени подсистем TELEPERM M, межсетевой обмен данными между системами автоматизации выполняется через шлюзовое устройство GT104CS.

Станции оперативного управления PCS7/TM-OS могут использоваться для отображения состояний и управления системами автоматизации TELEPERM M

  • AS 215,
  • AS 220 S, AS 220 K, AS 220 H,
  • AS 230, AS 230 K,
  • AS 235, AS 235 K, AS 235 H,
  • AS 388/TM и AS 488/TM, а также
  • SIMATIC S5-150U/S5-155U, подключенными к сети CS 275.

В зависимости от назначения и комплекта поставки базовая аппаратура станций 1-пользовательских систем, серверов и клиентов для PCS 7/TM-OS может расширяться целым рядом опциональных компонентов:

  • Программным обеспечением PCS 7 OS,
  • компонентами для подключения к шине заводского уровня CS 275 системы TELEPERM M (интерфейсный модуль, соединительный кабель локальной шины и комплект подключения PCS 7/TM-OS),
  • сигнальным модулем и
  • пакетом программ PCS 7/TM-OCX (NORA).

Кроме того, для конфигурирования станций PCS 7/TM-OS могут использоваться компоненты расширения и мониторы, предлагаемые для стандартный станций PCS 7 OS (смотри часть "Базовая аппаратура ES/OS/Batch/IT"). К ним можно отнести компоненты для построения резервированных систем, графические мульти-VGA карты, сигнальный выход, считыватели магнитных карт (смотри часть "Аппаратура OS") и многое другое.




Область применения

OS-миграция с TELEPERM M

Как изображено графически в предыдущей секции, PCS 7/TM-OS система оперативного управления с функциональностью двойного канала, который предназначен для одновременной работы TELEPERM M CS 275 процессной шины и PCS 7 Industrial Ethernet шины, может использоваться в комбинации с GT104CS шлюзом для эффективной связи TELEPERM M части с SIMATIC PCS 7 частью. Межшинный трафик можно эффективно распределять в этом случае:

  • PCS 7/TM-OS система оперативного управления с функциональностью двойного канала регулирует
    • AS-OS коммуникации с системой автоматизации CS 275 и Industrial Ethernet процессных шин, а также
    • синхронизация времени для TELEPERM M части,
  • Межшинные AS-AS коммуникации осуществляются через GT104CS шлюз.

Замечание:см. каталог ST PCS 7.1 для более детальной информации по GT104CS шлюзу (SIMATIC PCS 7 add-on product).

PCS7/TM-OS система оперативного управления может использоваться в качестве отображаемых и управляющих компонентов для TELEPERM M системы автоматизации

  • AS 215,
  • AS 220 S, AS 220 K, AS 220 H,
  • AS 230, AS 230 K,
  • AS 235, AS 235 K, AS 235 H,
  • AS 388/TM и также AS 488/TM
  • SIMATIC S5-150U/S5-155U на CS 275 шине процесса.

На Базе SIMATIC PCS 7/TM-OS Server IL 43 BCE SRV03, пакета "OS Engineering for TELEPERM M Migration", программного пакета PROGRAF AS+/NT и опционального PCS 7 Engineering Software PowerPacks, возможно реализовать универсальную AS/OS Инженерную Станцию, которую можно использовать для всех подсистем объединеных в TELEPERM M CS 275 шину и SIMATIC PCS 7 Industrial Ethernet шину.




Дизайн

OS-миграция с TELEPERM M
SIMATIC PCS 7 базовые устройства ES/OS/BATCH/IT

SIMATIC PCS 7 базовые устройства ES/OS/BATCH/IT с Basic Communication Ethernet (BCE) и Windows XP Professional/Server 2003 операционной системой из секции "Системно-независимые компоненты" SIMATIC PCS 7 каталога ST PCS 7 может использоваться в качестве базового устройства для PCS 7/TM-OS Одноместной Станции (однопользовательские системы), PCS 7 /TM-OS Сервера и Клиенты (многопользовательские системы).

Эти устройства могут быть дополнены в зависимости от их применения и комплектации следующими опциями:

  • PCS 7 OS ПО,
  • компоненты для подключения к TELEPERM M процессной шине CS 275 (интерфейсный модуль, локальный соединительный кабель и PCS 7/TM-OS пает подключения),
  • сигнальный модуль
  • PCS 7/TM-OCX (NORA) программный пакет.

Основанный на SIMATIC PCS 7 базовом оборудовании ES/OS/BATCH/IT в качестве сервера, мы можем предложить Вам SIMATIC PCS 7/TM-OS Server IL 43 BCE SRV03 заранее сконфигурированную серверную систему с Windows Server 2003 для TELEPERM M ES/OS миграции.

SIMATIC PCS 7/TM-OS Server IL 43 BCE SRV03

Этот сервер является предпочтительной конфигурацией, готовой для использования в качестве PCS 7/TM-OS Server и как AS/OS Инженерной станции при миграции. Он уже поставляется с интерфейсным модулем для TELEPERM M CS 275 шины, PCS 7 Industrial Ethernet шины и OS-LAN (терминальной шины).

Дополнительные компоненты необходимы в зависимости от применений:

При использовании в качестве PCS 7/TM-OS Server

  • PCS 7 OS Software Server; или OS Software Redundant Server Pack в случае резервированных серверов (для лицензирования)
  • PCS 7/TM-OS соединительный пакет (для лицензирования)
  • PCS 7/TM-OCX (NORA); опция в случае визуализации процесса на сервере, для лицензирования
  • локальный соединительный кабель

При использовании в качестве AS/OS Engineering Station

  • PROGRAF AS+/NT программный пакет, Order No. 6DL5255-1CX, исполняемый на Windows NT/2000/XP (включая Server 2003)
  • Пакет "OS Engineering for TELEPERM M Migration" для PCS 7 V6.1
  • PCS 7 Engineering Software PowerPacks; опция, зависит от размера завода
  • локальный соединительный кабель

Также относятся к конфигурации AS/OS инженерных станций и PCS 7/TM-OS, независимо от используемой платформы, дополнительные/расширительные компоненты, multi-VGA графические карты, мониторы и считыватели chipcard из секции "ES/OS/BATCH/IT базовые устройства" и "Администрирование" в главе "Системно независимые компоненты" SIMATIC PCS 7 Каталог ST PCS 7. OS опции, такие как резервирование и сигнальные выходы из секции "OS оборудование" and "резервированные системы" в главе "Системы управления" того же аталога также могут быть полезны.

Операции двойного канала

Ранее упомянутое базовое оборудование в качестве сервера (SIMATIC PCS 7 базовые устройства ES/OS/BATCH/IT с BCE или SIMATIC PCS 7/TM-OS Server IL 43 BCE SRV03), совместно с опциональными компонентами типичными для серверов, уже удовлетворяют требованиям операций двойного канала PCS 7/TM-OS. Никаких дополнительных компонентов не требуется.

Интерфейс к SIMATIC PCS 7 Industrial Ethernet шине также может быть реализован с использованием CP 1613 в качестве альтернативы BCE коммуникаций. CP 1613 требуется для коммуникаций с более чем 8 системами автоматизации или использовании ошибкоустойчивых систем.

Базовые устройства с BCE коммуникациями могут быть расширены с CP 1613 коммуникациями. В дополнение  к CP 1613 модулю, Вам потребуется либо S7‑1613 коммуникационное ПО или S7‑REDCONNECT для коммуникации с ошибкоустойчивыми системами (см. каталог ST PCS 7, глава "Системы управления", секции "OS оборудование" и "Резервированные системы").




Функции

OS-миграция с TELEPERM M
Пакет подключения для PCS 7/TM-OS V3.0

Пакет подключения для PCS 7/TM-OS позволяет выполнять удобное конфигурирование станций оперативного управления для организации обмена данными с другими системами через шину заводского уровня CS 275. Пакет содержит различные DLL каналы и TM Manager. DLL каналы адаптируют сообщения TELEPERM M к специфичным структурам и процедурам обработки данных OS-станций путем преобразования протоколов. TM Manager используется для конфигурирования систем и обеспечивает поддержку следующих функций:

  • ORPA ImportФункция ORPA Import создает (в станции оператора) для TELEPERM M стандартные и пользовательские блоки структуированных переменных в соответствии с данными системы автоматизации, определенными с помощью инструментальных средств конфигурирования PROGRAF AS+. Параметры импорта могут модифицироваться с использованием фильтров и диалогового окна.
  • Block ImportФункция Block Import создает (в станции оператора) для TELEPERM M стандартные и пользовательские интерфейсные блоки для типов блоков, определенных с помощью PROGRAF AS+. Параметры импорта могут модифицироваться с использованием фильтров и диалогового окна.
  • Connection ImportФункция Connection Import генерирует соединения в каналах CS 275 системы TELEPERM M. Для передачи статусных сигналов или текстовых сообщений могут быть установлены соответствующие флаги и загружены в выбранную систему автоматизации.
  • Signal GeneratorФункция Signal Generator определяет экземпляры блоков, которые были загружены в станцию оператора, и генерирует сигналы для этих блоков в AlarmLogging. Тексты сообщений могут настраиваться. Тип и класс сигнала для MKS блоков может быть определен битом.
  • Batch ImportФункция Batch Import объединяет BATCH-конфигурацию в SIMATIC Manager и в TELEPERM M, а также готовит данные для SIMATIC BATCH data household.

Пакет подключения для PCS 7/TM-OS поставляется в 3 версиях, поддерживающих различные системы автоматизации нижнего уровня управления TELEPERM M:

  • AS 23x/AS x88 для систем автоматизации AS 215, AS 230, AS 230 K, AS 235, AS 235 K, AS 235 H, AS 388/TM, AS 488/TM, а также для SIMATIC S5-150U/S5-155U
  • AS 220 для систем автоматизации AS 220 S, AS 220 K, AS 220 H
  • AS 220/AS 23x/AS x88 для всех перечисленных выше систем автоматизации
Обновление пакета подключения до уровня PCS 7/TM-OS V3.0

Обновление пакета подключения, включающее в свой состав пакет программ PCS 7/TM-OCX, позволяет модернизировать пакеты соединений WinCC/TM V1.0x или PCS 7/TM-OS V2.x. Один пакет обновления необходим для каждой PCS 7/TM-OS станции (станции однопользовательской системы, терминала оператора или сервера). Заказной номер пакета обновления зависит от типа инсталлированной платформы (тип пакета подключения для PCS 7/TM-OS и/ или пакета программ PCS 7/TM-OCX (NORA)).



Пакет программ PCS 7/TM-OCX (NORA) V3.0

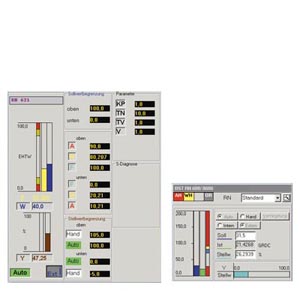

Лицевая панель (для блока RN) на экране TELEPERM M NORA (слева) и PCS 7(справа)

Пакет программ PCS 7/TM-OCX (NORA) включает в свой состав:

  • Шаблоны для стандартного отображения функциональных блоков, выполняемых системами автоматизации TELEPERM M AS  на различных иерархических уровнях (отображение символов/ групповые дисплеи/ циклическое отображение)
  • Шаблоны PCS 7 для визуализации драйвер-блоков системы ввода-вывода TELEPERM M

Шаблоны для стандартных функциональных блоков систем автоматизации интегрируются в стандартные экраны станции оператора OS 525 системы TELEPERM M или в стандартные экраны PCS 7. Они обеспечивают многоязыковую поддержку и позволяют производить переключение между немецким, английским или французским языком. Электронная документация на немецком и английском языке поставляется на компакт диске.

Между шаблоном и стандартным функциональным блоком системы автоматизации устанавливаются необходимые соединения. Для работы с переменными процесса используется графические элементы Object Control ActiveX (OCX).

Таким образом, пакет PCS7/TM-OCX (NORA) позволяет не только выполнять простое конфигурирование изображений, но и позволяет существенно ускорить и упростить процессы конфигурирования станции оператора в целом.

Для некоторых стандартных функциональных блоков систем автоматизации пакет PCS 7/TM-OCX (NORA) позволяет использовать шаблоны не только для PCS 7, но и шаблоны для TELEPERM M NORA. Оба типа шаблонов могут использоваться одновременно на одном и том же компьютере. При этом Вы можете использовать экраны только одного типа блоков для функции "Select display using measuring point".

Пакет проектирования OS для модернизации TM

Комплект подключения PCS 7/TM-OS для AS 23x/488 и программное обеспечение проектирования OS PCS 7 для 2,000 PO/RC 64K являются предпочтительными версиями для связки с  "OS Engineering for TELEPERM M Migration“.

При необходимости количество конфигуриуемых прозводственных объектов (РО) и переменных может быть увеличено за счет приобретения дополнительного пакета PCS 7 Engineering Power Pack.

Пакет "OS Engineering for TELEPERM M Migration“ может использоваться совместно с SIMATIC PCS 7/TM-OS Server IL 40 S BCE и пакетом PROGRAF AS+/NT, используемыми для конфигурирования AS/OS инженерных станций для подсистем, связанных шиной заводского уровня CS 275. В случае модернизации до уровня SIMATIC PCS 7 и замены существующих систем автоматизации TELEPERM M системами автоматизации SIMATIC PCS 7 с сохранением существующих систем распределенного ввода-вывода инженерные станции могут быть расширены программным обеспечением проектирования систем автоматизщации PCS 7. Интерфейс шины заводского уровня PCS 7 Industrial Ethernet, необходимый для организации обмена данными между инженерной станцией и системами автоматизации, включен в комплект поставки SIMATIC PCS 7/TM-OS Server IL 40 S BCE.




Интеграция

OS-миграция с TELEPERM M
Подключение систем с базовыми функциями TELEPERM M к SIMATIC BATCH V6.0

Пакет подключения для PCS 7/TM-OS позволяет соединять системы автоматизации AS 23x или AS 488/TM, функционирующих в областях, автоматизируемых с помощью GF блоков базовых функций пакета программ версии 1.3 и ниже (6DS5305-8AA; релиз 08/89), с SIMATIC BATCH V6.0. Соединение выполняется с помощью интерфейсных блоков UNIB, TR1B и EM1B, интегрируемых в систему автоматизации. Интерфейсные блоки позволяют SIMATIC BATCH использовать команды базовых функций для изменения режимов работы и уставок, а также считывать текущие состояния. Каждому интерфейсному блоку системы автоматизации присваивается эквивалентный интерфейсный блок SIMATIC BATCH в CFC, который просматривается среди переменных станции оператора PCS 7.

Соединение с SIMATIC BATCH может выполняться по дублированным каналам. Например, производственные блоки могут использоваться различными системами в пределах одного рецепта. При этом допускается использование как производственных блоков на основе систем автоматизации SIMATIC PCS 7, так и блоков на основе систем автоматизации TELEPERM M.

Конвертирование существующего программного обеспечения пользователя

Стоимость программного обеспечения пользователя составляет большую часть инвестиционного объема. Поэтому мы гарантируем быстрое и надежное преобразование Вашего программного обеспечения для использования на новой системной платформе. Это преобразование может затрагивать как специальные свойства различных секторов промышленности, так и специальные решения для предприятий. Применение разработанного нами инструментария гарантирует качественное преобразование существующего программного обеспечения. Все шаги преобразования тщательно документируются. Ручное реконфигурирование системы требуется только в специальных случаях.

Для получения дополнительной информации можно обратиться по адресу:

Siemens AGUwe SkoeriesTel.: +49 721 595-8789Fax: +49 721 595-5121E-mail: uwe.skoeries@siemens.com




Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6DS5038-1AX281PCS7/TM-OCX (NORA), ПАКЕТ ПО ДЛЯ МИГРАЦИИ, НЕМ./АНГЛ., V5.0, С ПАКЕТОМ 1, НОРМИРОВАННЫЕ ЭКРАНЫ ДЛЯ ФУНКЦИОНАЛЬНЫХ БЛОКОВ TELEPERM M-AS-FB, С ПАКЕТОМ 2, НОРМИРОВАННЫЕ ЭКРАНЫ ДЛЯ PCS 7 ДРАЙВЕРОВ - УСТРОЙСТВ TELEPERM M-E/A I/O, 1306.98
6DS5144-1AX281PCS7/TM-AS23X/ASX88, ПАКЕТ ПО ДЛЯ МИГРАЦИИ, НЕМ./АНГЛ., V5.0, СО СТЫКУЮЩИМ ПАКЕТОМ ДЛЯ CS 275 И PROFIBUS-TM С КАНАЛЬНОЙ ДИАГНОСТИКОЙ - DLL ДЛЯ AS23X, ASX88/TM, AS215 И AS S5-155U 7606.56




Аксессуары

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6GK1161-3AA015P5SIMATIC NET, IE, CP 1613 A2 PCI-КАРТА (32БИТ; 33MГЦ/66MГЦ; 3,3В/5В UNIVERSAL KEY) ДЛЯ ПОДКЛЮЧЕНИЯ К IND. ETHERNET (10/100MBIT/S), С ПОРТАМИ ITP И RJ 45, ЧЕРЕЗ S7-1613 И S7-REDCONNECT, ВКЛЮЧАЯ ДРАЙВЕРА ДЛЯ MS WINDOWS (32 БИТ), 2000PRO/SERVER, XP PRO, 2003 1197.80
6GK1162-3AA005P5SIMATIC NET, IE, КОММУНИКАЦИОННЫЙ ПРОЦЕССОР CP 1623 PCI EXPRESS X1 (3.3V/12V) ДЛЯ ПОДКЛЮЧЕНИЯ К IND.ETHERNET (10/100/1000МБИТ/С) С 2-ПОРТОВЫМ КОММУТАТОРОМ (RJ45), ДЛЯ S7-1613 И S7-REDCONNECT, ВКЛЮЧАЯ ДРАЙВЕРА ДЛЯ MS WINDOWS (32BIT), XP PRO, 2003 SERVER, VI 1197.80
6GK1716-0HB08-1AA05S1SIMATIC NET HARDNET-IE S7 REDCONNECT V8.1 INCL. S7-OPC-SRVR, S7-1613 V8.0 SW FOR FAILSAFE S7-COM; SINGLE LICENSE FOR 1 INSTALLATION; R-SW, SW + ELECTR. MAN. ON CD; LICENSE KEY ON USB-STICK, CLASS A; 2 LANGUAGES (G,E); FOR 32BIT WINDOWS7 PROF./ULTIMATE SERVER 2008 R2 FOR MAX. 4 CP 1613 A2, CP 1623, CP 1628 1833.80
6GK1716-0HB08-1AC05S1SIMATIC NET, POWERPACK S7-REDCONNECT V8.1; FOR EXTENSION S7-1613 V8.1 TO S7-REDCONNECT; SINGLE LICENSE FOR 1 INSTALLATION; R-SW,SW + ELECTR. MANUAL ON CD; LICENSE KEY ON USB-STICK, CLASS A; 2-LANGUAGES (G,E); WINDOWS 7 PROFESSIONAL/ULTIMATE; FOR MAX. 4 CP1613,CP 1613 A2, CP 1623 945.52
6GK1716-1CB08-1AA05S1SIMATIC NET HARDNET-IE S7 V8.1 SW F. S7-, OPEN.-COMMUNIC.; OPC,PG/OP-COMMUNIC.,NCM PC; UP TO 120 CONNECTIONS; SINGLE LICENSE F.1 INSTALLATION R-SW,SW+ ELECTR. MAN. ON CD; LICENSE KEY ON USB-STICK; CLASS A; 2 LANGUAGES (G,E); FOR WINDOWS 7 PROF./ULTIMATE, SERVER 2008 R2 FOR MAX. 4 CP 1613 A2, CP 1623, CP 1628 962.48
