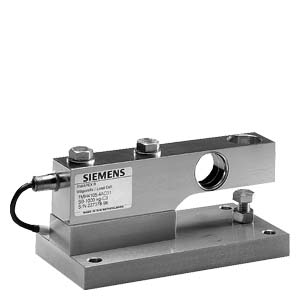

Основание с защитой от перегрузки Плита основания с интегрированной защитой от перегрузки для весоизмерительных ячеек серии SB позволяет легко и правильно смонтировать ячейку.
Дизайн
Основание с защитой от перегрузки Интегрированная защита от перегрузки предохраняет весоизмерительные ячейки от повреждений при статической перегрузке с вертикальной силой до 40 кН (для ячеек с номинальной нагрузкой до 2 т) или 60 кН (для ячеек с номинальной нагрузкой до 5 т).
Весоизмерительную ячейку можно установить и выровнять на плите основания еще до окончательного монтажа. При этом выполняется точная настройка допустимого хода ячейки вплоть до прилегания к перегрузочному винту.
Весоизмерительная ячейка не входит в объем поставки плиты основания с защитой от перегрузки.

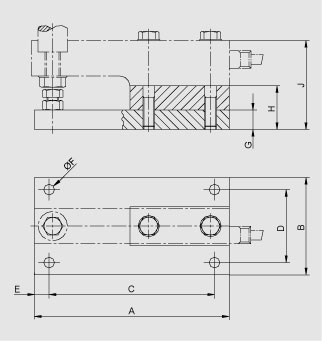

Чертеж
Основание с защитой от перегрузки
| Номинальная нагрузка | A | B | C | D | E | ØF | G | H | J |
|---|---|---|---|---|---|---|---|---|---|
| 0,5 ... 2 т | 200 | 100 | 170 | 75 | 15 | 11 | 20 | 45 | 92,6 |
| 5 т | 235 | 120 | 205 | 90 | 15 | 14 | 20 | 40 | 109,9 |
Плита основания с защитой от перегрузки для весоизмерительных ячеек SIWAREX R серии SB, размеры
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7MH4135-4DG11 | 817 | SIWAREX R ПЛАСТИНА ОСНОВАНИЯ С ЗАЩИТОЙ ОТ ПЕРЕГРУЗКИ ДЛЯ СЕРИИ SB НАГРУЗОЧНЫХ ЯЧЕЕК ВКЛЮЧАЕТ: - ПЛАСТИНА ОСНОВАНИЯ - ПОЛОСЫ С ВИНТАМИ БЕЗОПАСНОСТИ И ШАЙБАМИ - ВИНТ С КОНТРГАЙКОЙ | 185.50 |
| 7MH4135-4KG11 | 817 | SIWAREX R ПЛАСТИНА ОСНОВАНИЯ С ЗАЩИТОЙ ОТ ПЕРЕГРУЗКИ ДЛЯ СЕРИИ SB НАГРУЗОЧНЫХ ЯЧЕЕК ВКЛЮЧАЕТ: - ПЛАСТИНА ОСНОВАНИЯ - ПОЛОСЫ С ВИНТАМИ БЕЗОПАСНОСТИ И ШАЙБАМИ - ВИНТ С КОНТРГАЙКОЙ | 256.52 |
