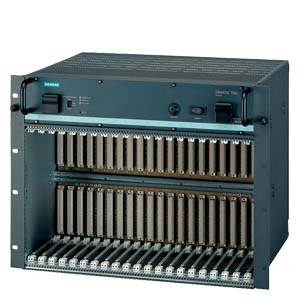

Основная корзина UR5213 Стойка UR5213 является основой SIMATIC TDC, которая включает в себя блок питания системы, а также системный вентилятор.
Высокопроизводительная 64-битовая задняя шина делает возможным быстрый обмен данными между вставленными в стойку модулями.
Характеристики
- Закрытый и экранированный в соответствии с требованиями электромагнитной совместимости корпус
- 21 гнездо
- 3 светодиода для индикации состояния
- 3 реле со свободным потенциалом для сигнализации о наличии повреждений
- Ниша для буферных батарей (2 x 1,5 V Mignon, AA)
- Блок питания с тройным вентилятором и сетевым выключателем в виде вставного блока, заменяемый спереди
- Вентиляторы с контролем их работы
- Высокопроизводительная 64-битовая задняя шина для быстрого обмена данными между модулями
- Вспомогательные средства для упрощения монтажа и демонтажа модулей
Дизайн
Основная корзина UR5213 - Закрытый и экранированный в соответствии с требованиями электромагнитной совместимости корпус
- 21 гнездо
- 3 светодиода для индикации состояния
- 3 реле с сухими контактами для сигнализации о наличии повреждений
- Гнездо для буферных батарей (2 x 1,5 V Mignon, AA)
- Блок питания с тремя вентиляторами и сетевым выключателем в виде вставного блока, заменяемый спереди
- Вентиляторы с контролем их работы
- Высокопроизводительная 64-битовая задняя шина для быстрого обмена данными между модулями
- Вспомогательные средства для упрощения монтажа и демонтажа модулей
Технические данные
Основная корзина UR5213 | Технические данные | |
|---|---|
| Диапазон входных напряжений | ~ 95 – 255 В, 47 – 63 Гц |
| Буферизация исчезновения напряжения сети | мин. 15 мс |
| Размеры (Ш x В x Г) | 482,6 x 354,9 x 342 |
| Вес | ок. 20 кг |
| Род защиты | IP20 |
| Номинальный входной ток | Тип. < 10 A |
| Ток включения, макс. (пусковой ток) | 16 A |
| Рекомендуемый предохранитель | Автоматический выключатель для защиты сети:16 A (тип B)Плавкий предохранитель:инерционный 16 A |
| Макс. напряжение включения реле сигнализации о наличии повреждения | ~ 230 В |
| Выходные напряжения | +3,3 В 60 A+ 5 В 30 A+ 12 В 8 A- 12 В 8 A |
| Диапазон рабочих температур | от 0°C до +55°C |
| Диапазон температур хранения | от -40°C до +70°C |
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6DD1682-0CH2 | 246 | SIMATIC TDC, СТОЙКА UR5213 21 СЛОТ, 95В - 255В ВХОДНОЕ НАПРЯЖЕНИЕ, ВСТРОЕННЫЙ ВЕНТИЛЯТОР, ДЛЯ GDM, 5-СТРОЧНЫЙ РОЗЕТОЧНЫЙ РАЗЪЕМ | 4859.04 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6DD1682-0DA1 | 246 | SIMATIC TDC ЗАГЛУШКА РАЗЪЕМОВ SR51 | 61.59 |
| 6ES7971-0BA00 | 240 | SIMATIC S7-400, БУФЕРНАЯ БАТАРЕЯ 3.6В/1.9АЧАС, ДЛЯ PS 405 4A/10A/20A И PS 407 4A/10A/20A. ДЛЯ 4 А БЛОКА ПИТАНИЯ НЕОБХОДИМА ОДНА, ДЛЯ 10- И 20 А БЛОКОВ ПИТАНИЯ - ДВЕ БУФЕРНЫЕ БАТАРЕИ | 10.28 |
