Базовый линейный модуль преобразует источник перем. тока в неконтролируемый источник пост. тока. Базовые линейные модули используются для приложений, в которых отсутствует возврат энергии к источнику или в которых происходит обмен энергией между осями двигателя и генератора в вставке постоянного тока. Подключенные модули двигателя заранее заряжаются с использованием тиристорного селекторного, обеспечивающего напряжение пост. тока соответствующее 1,35 x напряжение в сети. Базовые линейные модули можно использовать для подключения к системам с заземленной нейтралью (TN, TT) и системам без заземления (IT) |
ДизайнБазовый линейный модуль в формате шасси поддерживают в качестве стандартных следующие соединения: * 1 подключение питания
* 1 подключение к электронному источнику питания 24 В пост.тока
* Подключение вставки постоянного тока,
* 3 DRIVE CLiQ сокета Состояние базовых линейных модулей указывается с помощью двух многоцветных СИДов.
В объем поставки базовых линейных модулей входят следующие элементы: * Кабель DRIVE CLiQ 0,6 м (1,97 фт) для подключения к блоку контроля CU320 или SIMOTION D
* Кабель DRIVE CLiQ 1,45 м (4,76 фт) для подключения между блоком управления и первым модулем двигателя |

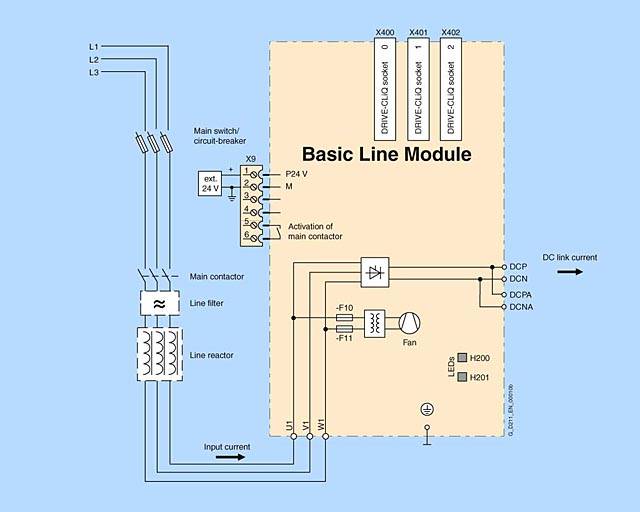

ИнтеграцияБазовые линейные модули взаимодействуют с блоком управления CU320 или SIMOTION D с использованием DRIVE-CLiQ  Стандартное подключение базового линейного модуля |
Технические данные | Общие технические данные | | Данные. Электричество | | Напряжение при соединении питающей линии
до 2000 м (6562 фт) над уровнем моря
| 380 В до 480 В 3 перм.тока ± 10% (– 15% < 1 мин) или
660 В до 690 В 3 перм.тока ± 10% (– 15% < 1 мин) или
| | Частота сети | 47 Гц до 63 Гц | | Коэффициент мощности линии при номинальной мощности | | - Основной коэффициент мощности
| > 0.96 | | | 0.75 дo 0.93 | | Категория перенапряжения | Класс III для EN 60664 1 3 | | DC сетевое напряжение | приблиз. 1,35 x линейное напряжение 1) | | Источник питания для электроники | 24 В DC – 15%/+ 20% | | Управление главным соединителем | | | | 240 В AC/ max. 8 A
30 В DC/ max. 1 A | | Подавление радиопомех | | | Отсутствует подавление радиопомех
(категория до EN 61800 3 до 300 м общая длина кабеля)
| | | Категория C2 в EN 61800 3 | | Окружающие условия | | Тип охлаждения | Искусственное охлаждение воздуха с использованием встроенного вентилятора | | Допустимая окружающая температура охлаждения (воздух) при работе для линейных компонентов, линейных модулей и модулей двигателей | 0°C до + 40 °C (32°F до +104°F) без превышения норм,
>40°C до + 55 °C (>104°F до +131°F) см. нормативные характеристики
| | Высота при монтаже | до 2,000 м (6563 фт) над уровнем моря без превышения норм,
> 1000 м до 4000 м (>3280 фт до 13126 фт) выше уровня моря см. нормативные данные
| | Сертификаты | | Соответствие | CE (низкое напряжение и директивы EMC) | | Утверждение | cULus (Документ No.: E192450) |
1) Напряжение вставки постоянного тока не контролируется и зависит от нагрузки. Дополнительную информацию можно найти в Описании системы. | Напряжение сети 380 В до 480 В 3 AC | Базовые линейные модули в формате шасси | | | 6SL3330-1TE34‑2AA0 | 6SL3330-1TE35‑3AA0 | 6SL3330-1TE38‑2AA0 | 6SL3330-1TE41‑2AA0 | 6SL3330-1TE41‑5AA0 | | Мощность на входеPn
с 400 В 3 перм.ток
с 460 В 3 перм.ток1)
| кВт | 200 (300) | 250 (400) | 400 (600) | 560 (800) | 710 (1000) | | Мощность на входе
для нагрузки S6 (40%)PS6
| кВт
| По запросу | По запросу | По запросу | По запросу | По запросу | | макс. Мощность на входеPmax | кВт
| 300 (402) | 375 (503) | 600 (805) | 840 (1126) | 1065 (1428) | | Номинальный ток DC t In_DC | A | 420 | 530 | 820 | 1200 | 1500 | | DC ток в сети IH_DC | A | 328 | 413 | 640 | 936 | 1170 | | Макс. DC ток Imax_DC | A | 630 | 795 | 1230 | 1800 | 2250 | | Входной ток при
Uline = 400 V | A | 365 | 460 | 710 | 1010 | 1265 | | Макс. входной ток при
at Uline = 400 V | A | 547 | 690 | 1065 | 1515 | 1897 | | макс. требования к току
Источник питания для электроники 24 В DC | A | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | | емкость вставки постоянного тока | мкФ | 7200 | 9600 | 14600 | 23200 | 29000 | | макс. емкость вставки постоянного тока группы приводов | мкФ
| 57600 | 76800 | 116800 | 185600 | 232000 | | Эффективность η | | 0.991 | 0.992 | 0.992 | 0.992 | 0.992 | | Потеря питания | кВт | 1.9 | 2.1 | 3.2 | 4.6 | 5.5 | | Требование к охлаждению воздуха | м3/с (фт3/с) | 0.17 (6) | 0.17 (6) | 0.17 (6) | 0.36 (12.71) | 0.36 (12.71) | | Уровень звукового давления при 50/60 Гц | Дб | 67/68 | 67/68 | 67/68 | 72/73 | 72/73 | | Подключение питания
U1, V1, W1 | | Фланцевое соединение с болтом M10,
макс. поперечное сечение 2 × 185 мм2
| Фланцевое соединение с болтом M10,
макс. поперечное сечение 2 × 185 мм2
| Фланцевое соединение с болтом M10,
макс. поперечное сечение 2 × 185 мм2 | Фланцевое соединение с болтом M12,
макс. поперечное сечение 6 × 240 мм2 | Фланцевое соединение с болтом M12,
макс. поперечное сечение 6 × 240 мм2 | | Подключение вставки постоянного тока,
DCP, DCN
| | Фланцевое соединение с болтом M10,
макс. поперечное сечение 2 × 185 мм2 | Фланцевое соединение с болтом M10,
макс. поперечное сечение 2 × 185 мм2 | Фланцевое соединение с болтом M10,
макс. поперечное сечение 2 × 185 мм2 | Фланцевое соединение с болтом M12,
макс. поперечное сечение 6 × 240 мм2
| Фланцевое соединение с болтом M12,
макс. поперечное сечение 6 × 240 мм2
| | PE-соединение | | На корпусе с болтами M10
макс. поперечное сечение 2 × 185 мм2
| На корпусе с болтами M10
макс. поперечное сечение 2 × 185 мм2
| На корпусе с болтами M10
макс. поперечное сечение 2 × 185 мм2
| На корпусе с болтами M10
макс. поперечное сечение 2 × 240 мм2
| На корпусе с болтами M10
макс. поперечное сечение 2 × 240 мм2
| | макс. длина кабеля (общая для всех кабелей двигателя и вставки постоянного тока) | м (фт) | 1500 (4921) | 1500 (4921) | 1500 (4921) | 2250 (7382) | 2250 (7382) | | Степень защиты | | IP00 | IP00 | IP00 | IP00 | IP00 | | Ширина | мм (дюймы) | 305 (12) | 305 (12) | 305 (12) | 305 (12) | 305 (12) | | Высота | мм (дюймы) | 1160 (45.67) | 1160 (45.67) | 1160 (45.67) | 1650 (64.96) | 1650 (64.96) | | Глубина | мм (дюймы)
| 351 (13.82) | 351 (13.82) | 351 (13.82) | 550 (21.65) | 550 (21.65) | | Размер | | FB | FB | FB | GB | GB | | Вес, приблиз. | кг | 86 (190) | 86 (190) | 86 (190) | 214 (472) | 214 (472) |
1) Номинальная мощность в л.с. указана только для упрощения назначения компонентов. Выходные данные линейных модулей зависят от загрузки модулей двигателя и должны быть измерены соответствующим образом. | Напряжение сети 660 В до 690 В 3 АС | Базовые линейные модули в формате шасси | | | 6SL3330-1TH33‑0AA0 | 6SL3330-1TH34‑3AA0 | 6SL3330-1TH36‑8AA0 | 6SL3330-1TH41‑1AA0 | 6SL3330-1TH41‑4AA0 | | Мощность на входеPn
с 690 В 3 AC
| кВт | 250 | 355 | 560 | 900 | 1100 | | Мощность на входе
для нагрузки S6 (40%)PS6
| кВт
| По запросу | По запросу | По запросу | По запросу | По запросу | | макс. Мощность на входе Pmax | кВт | 375 (503) | 532,5 (714) | 840 (1126) | 1350 (1810) | 1650 (2213) | | Номинальный ток на вставке постоянного тока In_DC | A | 300 | 430 | 680 | 1100 | 1400 | | DC ток сети IH_DC | A | 234 | 335 | 530 | 858 | 1092 | | Макс. DC ток сети Imax_DC | A | 450 | 645 | 1020 | 1650 | 2100 | | Входной ток при
at Uline = 690 V | A | 260 | 375 | 575 | 925 | 1180 | | Макс. входной ток при
Uline = 690 V | A | 390 | 562.5 | 862.5 | 1387.5 | 1770 | | макс. требования к току
Источник питания для электроники 24 В DC | A | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | | DC емскость сети | мкФ | 3200 | 4800 | 7300 | 11600 | 15470 | | Макс. емкость постоянного тока группы приводов | мкФ | 25600 | 38400 | 58400 | 92800 | 123760 | | Эффективность η | | 0.994 | 0.994 | 0.995 | 0.994 | 0.995 | | Потеря мощности | кВт | 1.5 | 2.1 | 3.0 | 5.4 | 5.8 | | Охлаждение воздухом | м3/с (фт3/с) | 0.17 (6) | 0.17 (6) | 0.17 (6) | 0.36 (12.71) | 0.36 (12.71) | | Уровень звукового давления при 50/60 Гц | Дб | 67/68 | 67/68 | 67/68 | 72/73 | 72/73 | | Подключение питания U1, V1, W1 | | фланцевое соединение с болтом M10,
макс. поперечное сечение 2 × 185 мм2
с адаптером макс. Поперечное сечение при подключении 3 x 240 мм2
| фланцевое соединение с болтом M10,
макс. поперечное сечение 2 × 185 мм2
с адаптером макс. Поперечное сечение при подключении 3 x 240 мм2
| фланцевое соединение с болтом M10,
макс. поперечное сечение 2 × 185 мм2
с адаптером макс. Поперечное сечение при подключении 3 x 240 мм2
| Фланцевое соединение для подключения к шине с использованием болта M12 адаптера макс. поперечное сечение 6 × 240 мм2 | Фланцевое соединение для подключения к шине с использованием болта M12 адаптера макс. поперечное сечение 6 × 240 мм2 | | Подключение вставки постоянного тока,
DCP, DCN
| | фланцевое соединение с болтом M10,
макс. поперечное сечение 2 × 185 мм2
с адаптером макс. Поперечное сечение при подключении 3 x 240 мм2
| фланцевое соединение с болтом M10,
макс. поперечное сечение 2 × 185 мм2
с адаптером макс. Поперечное сечение при подключении 3 x 240 мм2
| фланцевое соединение с болтом M10,
макс. поперечное сечение 2 × 185 мм2
с адаптером макс. Поперечное сечение при подключении 3 x 240 мм2
| Фланцевое соединение для подключения к шине с использованием болта M12 адаптера макс. поперечное сечение 6 × 240 мм2 | Фланцевое соединение для подключения к шине с использованием болта M12 адаптера макс. поперечное сечение 6 × 240 мм2 | | PE-соединение | | На корпусе с болтами M10
макс. поперечное сечение 2 × 185 мм2
| На корпусе с болтами M10
макс. поперечное сечение 2 × 185 мм2
| На корпусе с болтами M10
макс. поперечное сечение 2 × 185 мм2
| На корпусе с болтами M12
макс. поперечное сечение 4 × 240 мм2
| На корпусе с болтами M12
макс. поперечное сечение 4 × 240 мм2
| | макс. длина кабеля (общая для всех кабелей двигателя и вставки постоянного тока) | м (фт) | 1500 | 1500 | 1500 | 2250 | 2250 | | Степень защиты | | IP00 | IP00 | IP00 | IP00 | IP00 | | Ширина | мм (дюймов) | 305 (12) | 305 | 305 | 305 | 305 | | Высота | мм (дюймов) | 1160 (45.67) | 1160 (45.67) | 1160 (45.67) | 1650 (64.96) | 1650 (64.96) | | Глубина | мм (дюймов) | 351 (13.82) | 351 (13.82) | 351 (13.82) | 550 (21.65) | 550 (21.65) | | Размер | | FB | FB | FB | GB | GB | | Вес, приблиз. | кг (lb) | 86 (190) | 86 (190) | 86 (190) | 214 (472) | 214 (472) |
|
ХарактеристикаПерегрузочные способности  Перегрузочные способности Характеристика допустимых значение  Текущее допустимое значение температуры  Уменьшение характеристик в зависимости от высота монтажа  Уменьшение характеристик напряжение в зависимости от высота монтажа |
Заказные данные | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 6SL3330-1TE34-2AA0 | SINAMICS БАЗОВЫЙ МОДУЛЬ ПИТАНИЯ ВХОД: 3AC 380-480В, 50/60ГЦ ВЫХОД: DC 510-650В,420A,200КВТ ВНУТРЕННЕЕ ВОЗДУШНОЕ ОХЛАЖДЕНИЕ ВКЛ. КАБЕЛЬ DRIVE-CLIQ | 86 | по запросу (D) | 1 | | 6SL3330-1TE35-3AA0 | SINAMICS БАЗОВЫЙ МОДУЛЬ ПИТАНИЯ ВХОД: 3AC 380-480В, 50/60ГЦ ВЫХОД: DC 510-650В,530A,250КВТ ВНУТРЕННЕЕ ВОЗДУШНОЕ ОХЛАЖДЕНИЕ ВКЛ. КАБЕЛЬ DRIVE-CLIQ | 86 | по запросу (D) | 1 | | 6SL3330-1TE38-2AA0 | SINAMICS S120 БАЗОВЫЙ ВХОДНОЙ МОДУЛЬ 3AC 380-480V, 50/60HZ, 820A ВЫХОД: DC 510 - 650В НОМИНАЛЬН. МОЩНОСТЬ: 400KW ВСТРАИВАЕМЫЙ IP00 ВНУТРЕННЕЕ ВОЗД.ОХЛАЖДЕНИЕ С КАБЕЛЕМ DRIVE-CLIQ | 86 | по запросу (D) | 1 | | 6SL3330-1TE41-2AA0 | SINAMICS S120 БАЗОВЫЙ ВХОДНОЙ МОДУЛЬ 3AC 380-480V, 50/60HZ, 1200A ВЫХОД: DC 510 - 650В НОМИНАЛЬН. МОЩНОСТЬ: 560KW ВСТРАИВАЕМЫЙ IP00 ВНУТРЕННЕЕ ВОЗД.ОХЛАЖДЕНИЕ С КАБЕЛЕМ DRIVE-CLIQ | 214 | по запросу (X) | 1 | | 6SL3330-1TE41-5AA0 | SINAMICS S120 БАЗОВЫЙ ВХОДНОЙ МОДУЛЬ 3AC 380-480V, 50/60HZ, 1500A ВЫХОД: DC 510 - 650В НОМИНАЛЬН. МОЩНОСТЬ: 710KW ВСТРАИВАЕМЫЙ IP00 ВНУТРЕННЕЕ ВОЗД.ОХЛАЖДЕНИЕ С КАБЕЛЕМ DRIVE-CLIQ | 214 | по запросу (X) | 1 | | 6SL3330-1TH33-0AA0 | SINAMICS БАЗОВЫЙ МОДУЛЬ ПИТАНИЯ ВХОД: 3AC 660-690В, 50/60ГЦ ВЫХОД: DC 890-930В,300A,250КВТ ВНУТРЕННЕЕ ВОЗДУШНОЕ ОХЛАЖДЕНИЕ ВКЛ. КАБЕЛЬ DRIVE-CLIQ | 86 | по запросу (D) | 1 | | 6SL3330-1TH34-3AA0 | SINAMICS S120 БАЗОВЫЙ ВХОДНОЙ МОДУЛЬ 3AC 500-690V, 50/60HZ, 430A ВЫХОД: DC 675 - 930V НОМИНАЛЬН. МОЩНОСТЬ: 355KW ВСТРАИВАЕМЫЙ IP00 ВНУТРЕННЕЕ ВОЗД.ОХЛАЖДЕНИЕ С КАБЕЛЕМ DRIVE-CLIQ | 86 | по запросу (X) | 1 | | 6SL3330-1TH36-8AA0 | SINAMICS S120 БАЗОВЫЙ ВХОДНОЙ МОДУЛЬ 3AC 500-690V, 50/60HZ, 680A ВЫХОД: DC 675 - 930V НОМИНАЛЬН. МОЩНОСТЬ: 560KW ВСТРАИВАЕМЫЙ IP00 ВНУТРЕННЕЕ ВОЗД.ОХЛАЖДЕНИЕ С КАБЕЛЕМ DRIVE-CLIQ | 86 | по запросу (X) | 1 | | 6SL3330-1TH41-1AA0 | SINAMICS S120 БАЗОВЫЙ ВХОДНОЙ МОДУЛЬ 3AC 500-690V, 50/60HZ, 1100A ВЫХОД: DC 675 - 930V НОМИНАЛЬН. МОЩНОСТЬ: 900KW ВСТРАИВАЕМЫЙ IP00 ВНУТРЕННЕЕ ВОЗД.ОХЛАЖДЕНИЕ С КАБЕЛЕМ DRIVE-CLIQ | 214 | по запросу (X) | 1 | | 6SL3330-1TH41-4AA0 | SINAMICS S120 БАЗОВЫЙ ВХОДНОЙ МОДУЛЬ 3AC 500-690V, 50/60HZ, 1400A ВЫХОД: DC 675 - 930V НОМИНАЛЬН. МОЩНОСТЬ: 1100KW ВСТРАИВАЕМЫЙ IP00 ВНУТРЕННЕЕ ВОЗД.ОХЛАЖДЕНИЕ С КАБЕЛЕМ DRIVE-CLIQ | 214 | по запросу (X) | 1 |
|
Аксессуары | Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) | | 6SL3000-0BE34-4AA0 | SINAMICS/МИКРОМАСТЕР PX СЕТЕВОЙ ФИЛЬТР ВХОД:3AC 380-480В,50/60ГЦ 440A | 13.76 | по запросу (D) | 1 | | 6SL3000-0BE36-0AA0 | SINAMICS/МИКРОМАСТЕР PX СЕТЕВОЙ ФИЛЬТР ВХОД: 3AC 380-480В, 50/60ГЦ 600A | 20.815 | по запросу (D) | 1 | | 6SL3000-0BE41-2AA0 | SINAMICS СЕТЕВОЙ ФИЛЬТР КЛ. A1 ВХОД: 3AC 380-480V, 50/60HZ 1200A NMA: A5E00105341 | 25.2 | по запросу (X) | 1 | | 6SL3000-0BE41-6AA0 | SINAMICS СЕТЕВОЙ ФИЛЬТР КЛ. A1 ВХОД: 3AC 380-480V, 50/60HZ 1600A NMA: A5E00105342 | 28.8 | по запросу (X) | 1 | | 6SL3000-0BG34-4AA0 | SINAMICS СЕТЕВОЙ ФИЛЬТР ВХОД: 3AC 500-690В, 50/60ГЦ 440A | 12.2 | по запросу (D) | 1 | | 6SL3000-0BG36-0AA0 | SINAMICS СЕТЕВОЙ ФИЛЬТР КЛ. A1 ВХОД: 3AC 660-690V, 50/60HZ 600A NMA: A5E00105351 | 19.1 | по запросу (X) | 1 | | 6SL3000-0BG41-2AA0 | SINAMICS СЕТЕВОЙ ФИЛЬТР КЛ. A1 ВХОД: 3AC 660-690V, 50/60HZ 1200A NMA: A5E00105352 | 25.2 | по запросу (X) | 1 | | 6SL3000-0CE35-1AA0 | SINAMICS/МИКРОМАСТЕР PX СЕТЕВОЙ ДРОССЕЛЬ ВХОД: 3AC 380-480В, 50/60ГЦ 508A | 43 | по запросу (D) | 1 | | 6SL3000-0CE37-7AA0 | SINAMICS СЕТЕВОЙ РЕАКТОР ВХОД: 3AC 380-480V, 50/60HZ 773A NMA: A5E00125732 | 47 | по запросу (X) | 1 | | 6SL3000-0CE41-0AA0 | SINAMICS СЕТЕВОЙ РЕАКТОР ВХОД: 3AC 380-480V, 50/60HZ 1022A NMA: A5E00125737 | 64 | по запросу (X) | 1 | | 6SL3000-0CE41-5AA0 | SINAMICS СЕТЕВОЙ РЕАКТОР ВХОД: 3AC 380-480V, 50/60HZ 1458A NMA: A5E00125739 | 108 | по запросу (X) | 1 | | 6SL3000-0CH32-7AA0 | SINAMICS СЕТЕВОЙ ДРОССЕЛЬ ВХОД: 3AC 660-690В, 50/60ГЦ 270A | 26 | по запросу (X) | 1 | | 6SL3000-0CH34-8AA0 | SINAMICS СЕТЕВОЙ РЕАКТОР ВХОД: 3AC 660-690V, 50/60HZ 482A NMA: A5E00125765 | 51 | по запросу (X) | 1 | | 6SL3000-0CH36-0AA0 | SINAMICS СЕТЕВОЙ РЕАКТОР ВХОД: 3AC 660-690V, 50/60HZ 597A NMA: A5E00125797 | 52 | по запросу (X) | 1 | | 6SL3000-0CH41-2AA0 | SINAMICS СЕТЕВОЙ РЕАКТОР ВХОД: 3AC 660-690V, 50/60HZ 1167A NMA: A5E00125805 | 135 | по запросу (X) | 1 |
|
|
