• Аппаратура для общего и местного освещения.
• Для получения четких изображений.
• Осветительная аппаратура с люминесцентными лампами, светодиодами, галогенными лампами, оптоволоконные осветительные системы.

Область применения

Для получения четких изображений и их безошибочной обработки необходимо применять системы общего и местного освещения рабочих площадок. Для этой цели может применяться осветительная аппаратура, оснащенная:

• Люминесцентными лампами.
• Лампами накаливания.
• Оптоволоконными устройствами.
• Светодиодами.

Люминесцентные лампы

Люминесцентные лампы используются для освещения больших площадей. Переключение с частотой 30кГц исключает возможность возникновения мерцаний света и увеличивает срок службы лампы. Применение диффузора позволяет получать равномерную освещенность рабочей площади.

Лампы накаливания

Лампы накаливания устанавливаются в прожекторы и используются для интенсивного освещения небольших пространств. При использовании прожекторов видеокамеры необходимо располагать с учетом возникновения теней от направленного освещения объектов.

Оптоволоконная осветительная аппаратура

Оптоволоконная осветительная аппаратура применяется для интенсивного равномерного освещения небольших пространств. В качестве источников света используются стробоскопы, оснащенные лампами холодного света. Излучение стробоскопа передается и рассеивается на рабочем пространстве с помощью световодов. Работа стробоскопа и видеокамеры синхронизируются по времени. Регулировка частоты вспышек стробоскопа производится с помощью потенциометра.

Светодиодная осветительная аппаратура

Светодиодные индикаторы отличаются пониженной интенсивностью света, поэтому осветительная аппаратура на их основе оснащается системой рефлекторов и применяется для создания направленного освещения. Основная интенсивность излучения приходится на красную и инфракрасную область спектра излучений. Светильники имеют несколько вариантов конструктивных исполнений.

Функции

Виды освещения

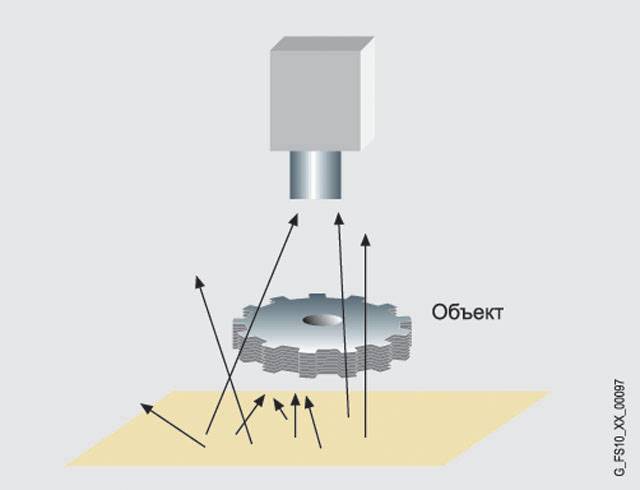

При проходящем свете объект освещается сзади с помощью ламп, излучающих луч рассеянного света, который создает теневое контурное изображение с острыми углами и высоким уровнем контрастности:

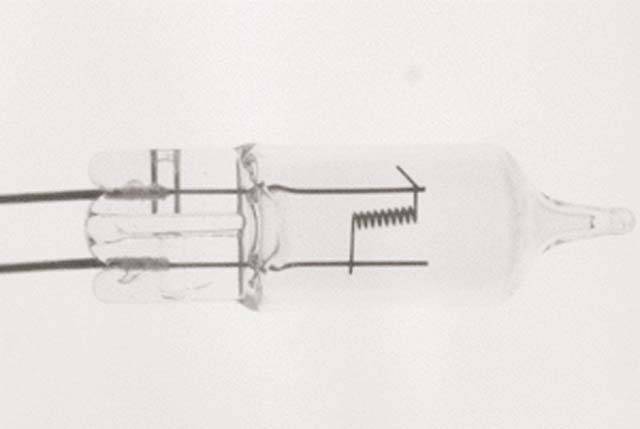

Пример проходящего света:

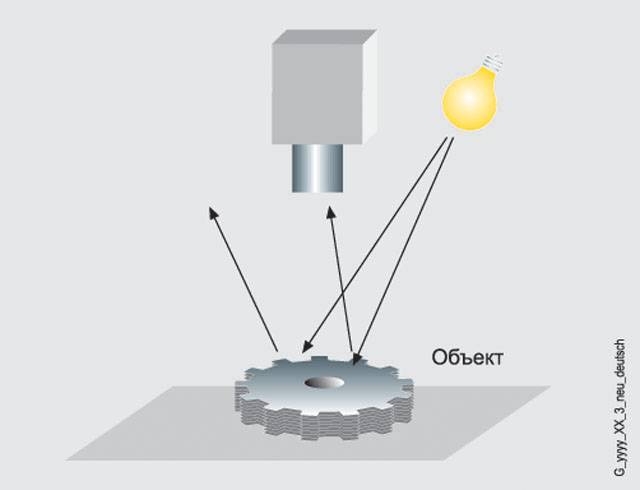

При падающем свете объект освещается со стороны камеры. В идеале падающий рассеянный свет вызывает минимальные теневые эффекты в изображении и не дает полного отражения от  объекта:

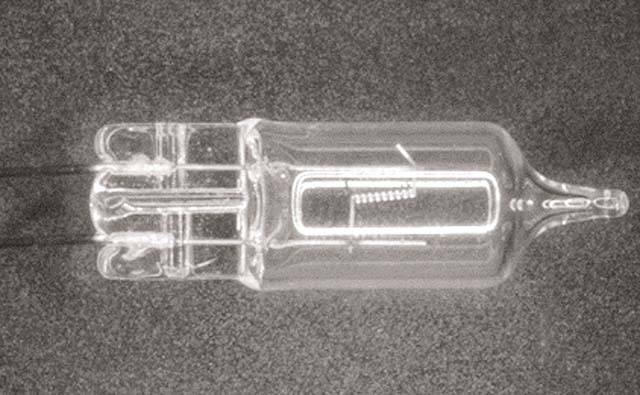

Пример падающего света:

При светлопольном освещении, падающий луч рассеянного света, поверхность в изображении показывается яркой, а впадины темными.

Пример светлопольного освещения:

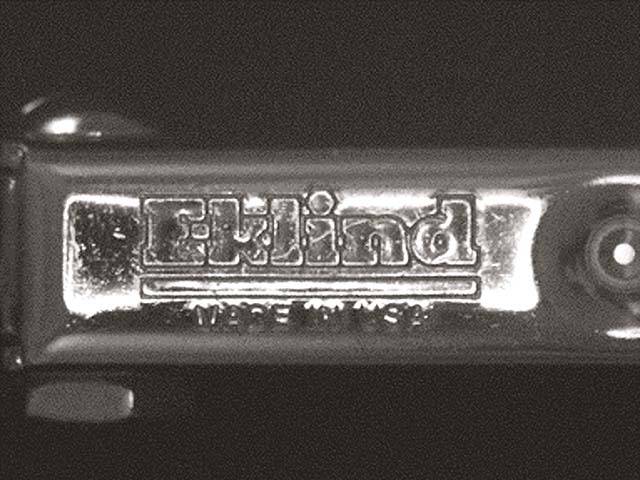

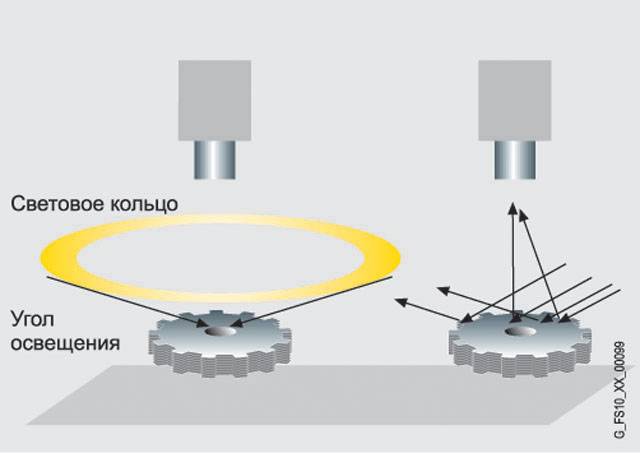

При темнопольном освещении, направленное освещение под развернутым углом, поверхность остается темной, а края, выступы или вмятины отображаются ярко.

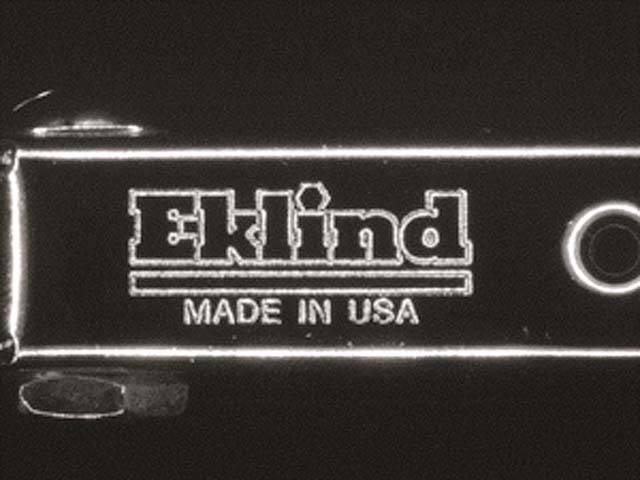

Example of dark-field lighting:

With flash lighting, fast-moving objects can be captured and distortion due to motion can be avoided. The correct flash point is controlled by the image processing system to achieve the best image.

Характеристика

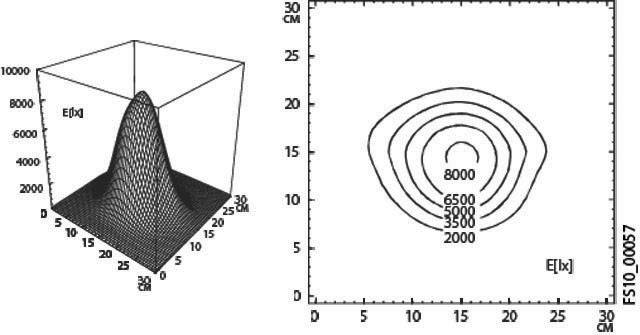

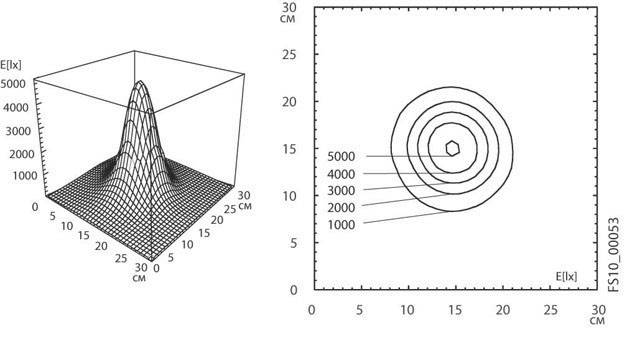

Характеристика галогенной автомобильной лампы 6GF9 004-1AM:

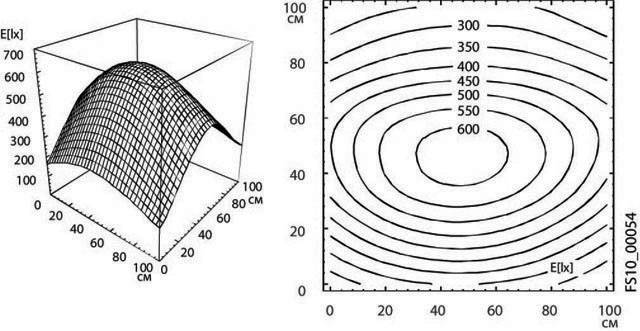

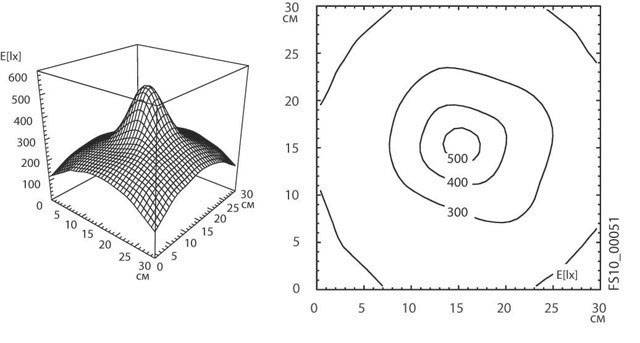

Характеристика галогенной автомобильной лампы 6GF9 004-1AV:

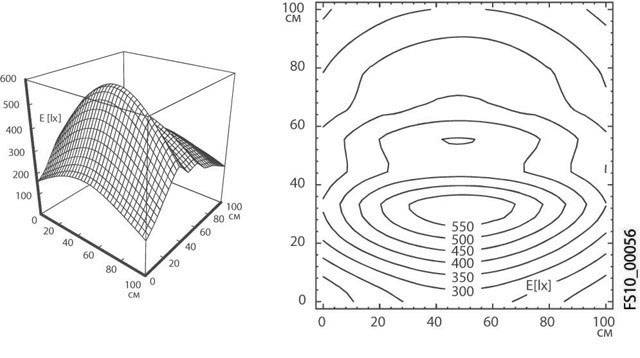

Характеристика галогенной автомобильной лампы 6GF9 004-1BB:

Характеристика галогенной автомобильной лампы 6GF9 004-1BA:

Характеристика галогенной автомобильной лампы 6GF9 004-1AW:

Чертеж

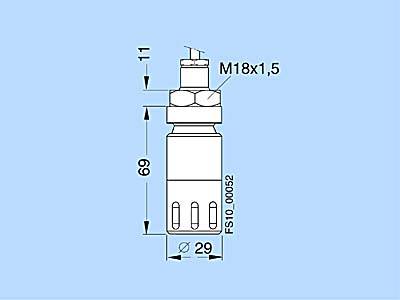

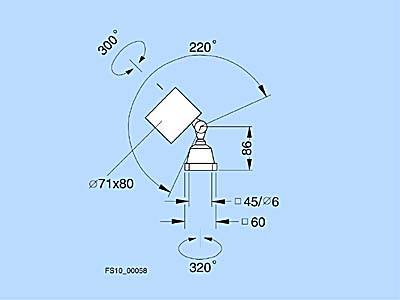

Чертеж с размерами автомобильной лампы 6GF9 004-1AM:

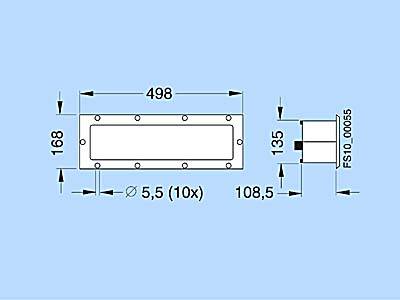

Чертеж с размерами автомобильных ламп 6GF9 004-1AV и 6GF9 004-1AW:

Чертеж с размерами автомобильных ламп 6GF9 004-1BA и 6GF9 004-1BB:
