от 10 В до 65 В DC

от 10 В до 65 В DC - Ёмкостные датчики приближения SIMATIC PXC

Технические данные

Число проводов		3	3	4
Исполнение		M18	Кубический 20 мм × 32 мм	M30
Установкав металле		Заподлицо	Заподлицо	Заподлицо
Расчетное расстояние срабатыванияs_n	мм ¹)	5	5	10
Реальное расстояние срабатывания s_r	²)	Регулируется	Фиксированная настройка	Регулируется
Материал корпуса		Пресс-материал	Металл	Металл с головкой из пресс-материала
Рабочее напряжение (DC)	В	10 ... 65	10 ... 30	10 ... 65
Нагрузочная способность I_e	мА	200	200	200
Индикация
Расстояние срабатывания		Красный светодиод	Желтый светодиод	Красный светодиод
Рабочее напряжение		–	Зеленый светодиод	–
Степеньзащиты		IP 67	IP 67	IP 67
Тип		3RG16 13–0AB00	3RG16 73–0AG00 3RG16 73–7AG00	3RG16 14–0AC00

Число проводов		4	4	4
Исполнение		M30	D 40 мм	Кубический 40 мм × 40 мм
Установка в металле		Заподлицо	Заподлицо	Заподлицо
Расчетное расстояние срабатывания s_n	мм ¹)	10	20	20
Реальное расстояние срабатывания s_r²)		Регулируется	Регулируется	Регулируется
Маиериал корпуса		Пресс-материал	Пресс-материал	Пресс-материал
Рабочеенапряжение (DC)	В	10 ... 65	10 ... 65	10 ... 65
Нагрузочная способность I_e	мА	200	200	200
Индикация
Расстояние срабатывания		Желтый светодиод	Желтый светодиод	Желтый светодиод
Рабочее напряжение		Зеленый светодиод	Зеленый светодиод	Зеленый светодиод
Степень защиты		IP 67	IP 67	IP 67
Типы		3RG16 14–6AC00	3RG16 55–6AC00	3RG16 30–6AC00

1) Воздействие заземленным металлом.

2) При настройке s_r > s_n гистерезис коммутации может заметно увеличиваться.

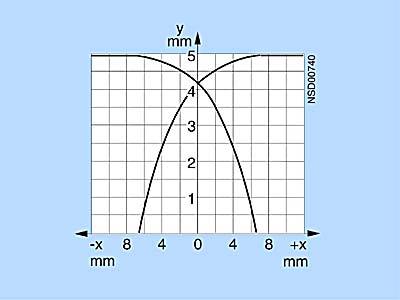

Характеристика

3RG16 13-0AB00

Стандартная измерительная пластина:

Металл, 20 мм × 20 мм × 1 мм, с непосредственным заземлением

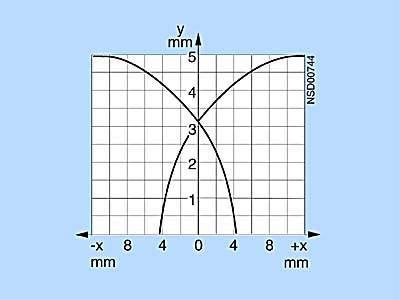

3RG16 73-0AG00
3RG16 73-7AG00

Стандартная измерительная пластина:

Металл, 20 мм × 20 мм × 1 мм, с непосредственным заземлением

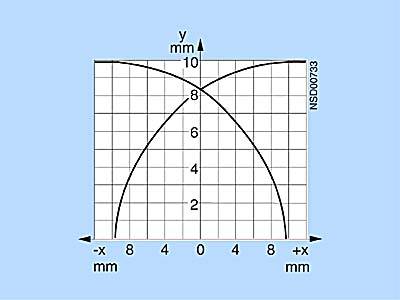

3RG16 14-0AC00
3RG16 14-6AC00

Стандартная измерительная пластина:

Металл, 30 мм × 30 мм × 1 мм, с непосредственным заземлением

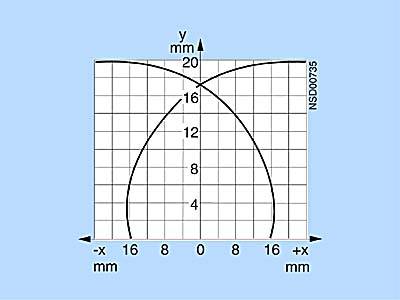

3RG16 55-6AC00

Стандартная измерительная пластина:

Металл, 60 мм × 60 мм × 1 мм, с непосредственным заземлением

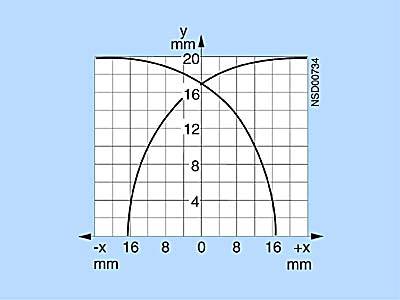

3RG16 30-6AC00

Стандартная измерительная пластина:

Металл, 60 мм × 60 мм × 1 мм, с непосредственным заземлением

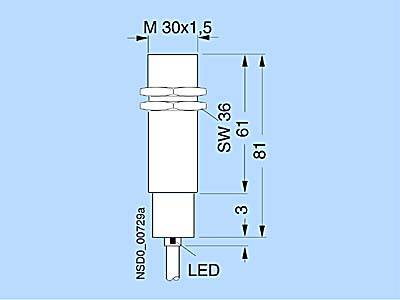

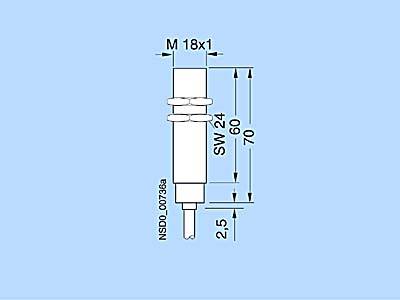

Чертеж

3RG16 13-0AB00

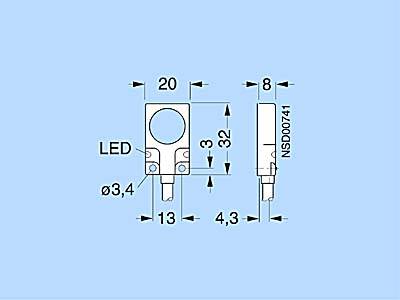

3RG16 73-0AG00

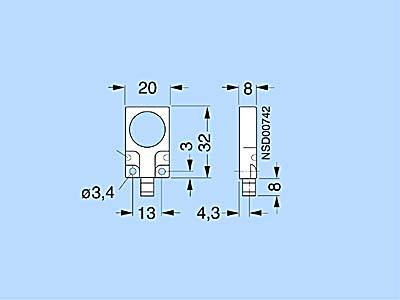

3RG16 73-7AG00

3RG16 14-0AC00

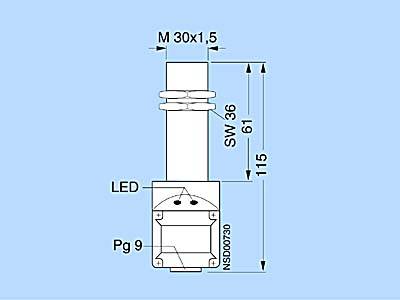

3RG16 14-6AC00

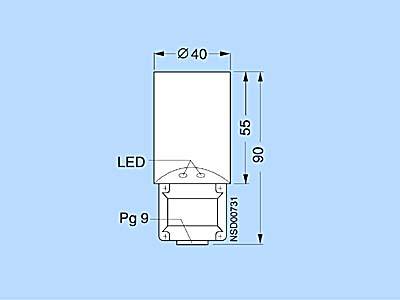

3RG16 55-6AC00

В объем поставки входит хомут Ø 40 мм.

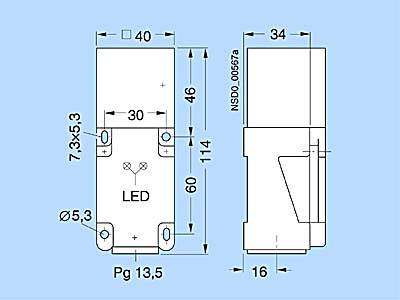

3RG16 30-6AC00

Заказные данные

Заказной №	Описание	Вес (кг)	Доставка	Мин. зак. (шт)
3RG1613-0AB00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M18, DC 10...65V, SN=5ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, С КАБЕЛЕМ 2M, LIYY, IP67	0.139	3 - 5 недель (A)	1
3RG1614-0AC00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M30, DC 10...65V, SN=10ММ, НЕВЫСТУПАЮЩИЙ, НО+НЗ, 200MA, PNP, 4-ПРОВОДНЫЙ, МЕТАЛЛИЧЕСКИЙ С ПЛАСТИКОВОЙ ГОЛОВКОЙ, С КАБЕЛЕМ 2M, LIYY, IP67	0.25	3 - 5 недель (A)	1
3RG1614-6AC00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO M30, DC 10...65V, SN=10ММ, НЕВЫСТУПАЮЩИЙ, НО+НЗ, 200MA, PNP, 4-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, ВИНТОВЫЕ КОНТАКТЫ, IP67	0.137	3 - 5 недель (A)	1
3RG1630-6AC00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO КВАДРАТНЫЙ 40ММ X 40ММ, DC 10...65V, SN=20ММ, НЕВЫСТУПАЮЩИЙ, НО+НЗ, 200MA, PNP, 4-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, С КЛЕМНЫМ ОТСЕКОМ, IP67	0.233	3 - 5 недель (A)	1
3RG1655-6AC00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO D40ММ, DC 10...65V, SN=20ММ, НЕВЫСТУПАЮЩИЙ, НО+НЗ, 200MA, PNP, 4-ПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, ВИНТОВЫЕ КОНТАКТЫ, IP67	0.174	3 - 5 недель (A)	1
3RG1673-0AG00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO КВАДРАТНЫЙ 20ММ X 20ММ, DC 10...30V, SN=5ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, МЕТАЛЛИЧЕСКИЙ, С КАБЕЛЕМ 2M, LIYY, IP67	0.075	3 - 5 недель (A)	1
3RG1673-7AG00	БЕСКОНТАКТНЫЙ ИНДУКТИВНЫЙ ДАТЧИК ПОЛОЖЕНИЯ BERO КВАДРАТНЫЙ 20ММ X 20ММ, DC 10...30V, SN=5ММ, НЕВЫСТУПАЮЩИЙ, НО, 200MA, PNP, 3-ПРОВОДНЫЙ, МЕТАЛЛИЧЕСКИЙ, WITH PLUG CONN. 8ММ, IP67	0.035	3 - 5 недель (A)	1
