Открытый интерфес PCS 7 OCS
В качестве альтернативы системному интерфейсу OpenPCS7 , SIMATIC PCS7 может также использовать открытый интерфейс PCS7 OCS для обмена данными с приложениями или системами, что позволяет оценивать и обрабатывать данные и планировать производство.
Использование PCS7 OCS, внешними приложениями и системами, позволяет считывать конфигурационные и процессные переменные, а также архивные сообщения SIMATIC PCS7, через сеть. Если у Вас есть права записи, Вы можете дополнительно передавать данные в систему управления технологическим процессом по сети, например, команды для визуализации, команды передачи данных, производственные данные или инвентаризационные данные ERP системы (Enterprise Resource Planning), используя SIMATIC PCS7.
В отличие от интерфейса OpenPCS7, основанном на OPC спецификации (Openness, Productivity, Collaboration), PCS7 OCS интерфейс не использует технологию Microsoft COM/DCOM для коммуникации между приложениями. Платформо-независимый стандарт коммуникации ACPLT/KS PCS7 OCS позволяет осуществлять устойчивую, брандмауэр совместимую TCP/IP коммуникацию, через определенное количество сетевых портов.
PCS7 OCS позволяет внешним приложениям и системам найти все экземпляры блоков или переменных в системе управления процессом, через их тип и выполнять выборки, посредством фильтра. Эта функция может быть использована для считывания определенных типов параметров или для автоматического конфигурирования записей внешних данных в конфигурации системы управления технологическим процессом.
Примечание:PCS7 OCS может использоваться вместе с SIMATIC PCS7 V6 и V7.
Область применения

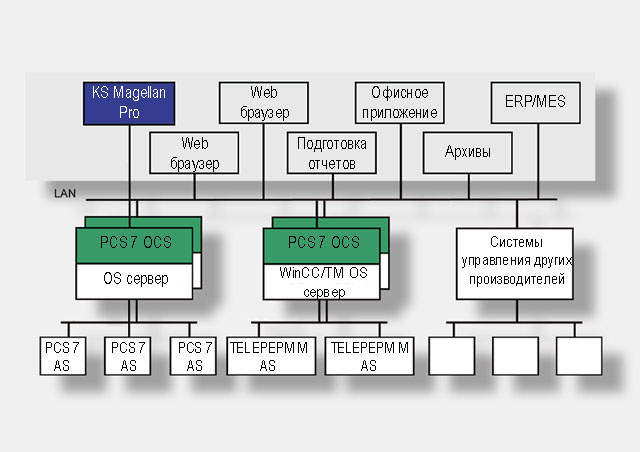

Открытый интерфес PCS 7 OCS Используя PCS7 OCS, Вы можете легко связать другие приложения с системой SIMATIC PCS 7:
- SAP и другие ERP системы с корпоративного уровня
- MES системы для производства и управления
- PIMS (Plant Information Management Systems) для сбора рабочих данных
- Блоки симуляции и оптимизации для мониторинга характеристики контроллера или приложений Advanced Process Control
- Внешние базы данных, например, для архивирования измеренных значений
- Внешние приложения баз данных для долговременного архивирования и анализа данных более чем одного цеха/завода
- Web браузер для представления производственной информации (онлайн данные, сообщения, графики)
- Офисные приложение, например Microsoft Excel, для генерации отчетов
- Системы управления технологическим процессом и PLCs от других производителей
Дизайн

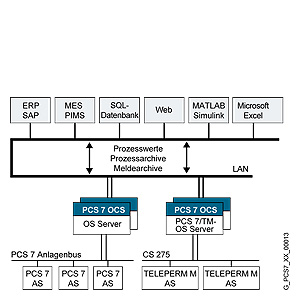

Открытый интерфес PCS 7 OCS PCS7 OCS инсталлируется прямо на сервер PCS7 OS или сервер PCS7/TM-OS для миграции TELEPERM M. Не требуется никакого специального оборудования или настроек соответствующего OS сервера.
Для соединения сторонних резервированных серверов, требуются 2 лицензии PCS7 OCS, по одной на каждую пару резервированных серверов. После этого идентичная информация будет доступна параллельно, через 2 PCS7 OCS интерфейса этой пары серверов.
PCS7 OS коммуникация базируется на TCP/IP протоколе обмена данных между OS сервером и приложением/системой. Она также возможна без проблем через распределенные сети в которых доступ ограничен брандмауэром.
Функции
Открытый интерфес PCS 7 OCS Интерфейс PCS7 OCS исключительно подходит для соединения внешних приложений/систем с SIMATIC PCS7 с помощью функций автоконфигурации. PCS7 OCS поддерживает авторизацию для:
- Чтение и запись всех значений OS сервера
- Чтение архивных процессных значений и логов тревог
LeiKon GmbH предлагает следующие стандартные приложения для соединений SIMATIC PCS7 через PCS7 OCS в дополнение к интерфейсу данных (см. в разделе "Дальнейшая информация", контактные адреса для контактов и детальной информации и заказов).
Дополнительные стандартные приложения от LeiKon GmbH
- Web сервер "Web meets Production"Web сервер используется для отображения индивидуального дизайна Web страниц с различной текущей и исторической информацией SIMATIC PCS7, например, ключевой показатель эффективности (KPI), состояния процесса или производственной статистики
- PIMS и сопряжение баз данных "KSHistBuilder"KSHistBuilder может быть использован для циклической передачи данных или онлайн данных из SIMATIC PCS7 в стандартную базу данных SQL. Существующие архивы автоматически определяются и циклически передаются в базу данных. Коммуникация не требуется. Короткие ошибки коммуникации не свидетельствуют о потере данных. Аналогичная функциональность может быть доступна для соединения SIMATIC PCS7 со стандартной PIMS (plant information management systems).
- Дополнение к Microsoft Excel - "Excel meets Production"С помощью этого дополнения процессные и архивные данные SIMATIC PCS7 могут быть вручную или циклически прочитаны в Microsoft Excel. Формат шаблонов является свободно конфигурируемым.
Дальнейшая информация
Открытый интерфес PCS 7 OCS LeiKon GmbHKaiserstr. 10052134 Herzogenrath, Germany
Tel.: +49 2407 95 17 330Fax: +49 2407 95 17 339
E-mail: contact@leikon.de
http://www.leikon.de
