Отводные блоки Международный стандарт

Для разных случаев применения предусмотренысоответствующие варианты ответвительных коробок.

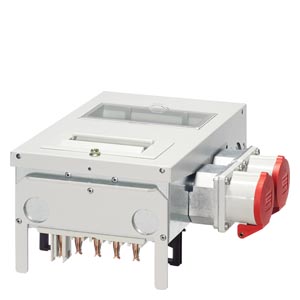

Изолированные ответвительные коробки BD2-AK1 до 25 A с предохранителями, модульными автоматами и розетками

Особенности:

• корпус из изолирующего материала, цвет светло-серый, аналогичный RAL 7035• прозрачные крышки над аппаратами защиты• при монтаже и демонтаже ответвительных коробок обеспечивается коммутационная способность AC-22B до 400 В.• кодировки на корпусе предотвращают неправильную установку• съем энергии через пружинные посеребренные контакты• возможность ввода кабеля с 3 направлений• открыть крышку и подключить кабель можно только на снятой ответвительной коробке• встроенная разгрузка натяжения • в определенных случаях кабель крепится дополнительно

BD2-AK1/CEE165A163

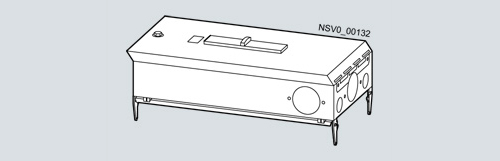

Стальные ответвительные коробки BD2-AK2 до 63 A и BD2-AK3 до 125 A с разъединителем в крышке

Особенности:• Стальной корпус горячей оцинковки ,крышка окрашенная, цвет светло-серый, RAL 7035.• Монтаж и демонтаж ответвительных коробок возможен только при открытой крышке коробки.• Встроенный в крышку разъединитель нагрузки, коммутационная способность при 63 A AC-22B до 400 В или при 125 A AC-21B, обесточивает установленные аппараты при открывании крышки.• Кодировки на корпусе предотвращают ошибочную установку.• Ввод кабеля возможен с 3 направлений, использовать резьбовые пластиковые сальниковые кабельные вводы с разгрузкой натяжения (в объем поставки не входят).• Съем энергии через посеребренные пружинные контакты .• При использовании PE-проводника в качестве PEN-проводникаследует учитывать, что PE-контакт в ответвительных коробках BD2-AK3... имеет лишь половинное поперечное сечение и поэтому не может проводить полный номинальный ток.• В определенных случаях кабель крепится дополнительно.

Аппаратный отсек:Для установки аппаратов (например, модульных автоматов) с учетом DIN 43871, на 8 TE. 1 TE ( делительный модуль) соответствует 18 мм. Прозрачные заслонки на крышках всех ответвительных ко робок дают доступ к органам управления встроенных аппаратов.

BD2-AK2M2/A323

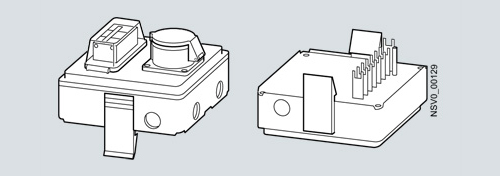

Ответвительные коробки BD2-AK2 до 63 A с предохранителями, модульными автоматами и розетками Особенности:• Модульные автоматы с доступом для наружного обслуживания(аппаратный отсек с монтажной рейкой на 8 TE; 1 TE = 18 мм).

BD2-AK2X/CEE325S33

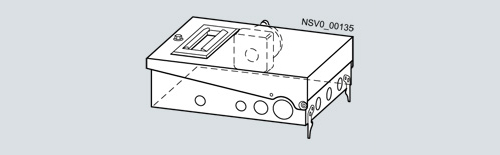

Ответвительные коробки BD2-AK3 до 125 A с предохранителями-разъединителями и цоколями для предохранителей Особенности:• В конструктивном исполнении с предохранителями-разъединителями нагрузки или силовым автоматом крышка коробки заблокирована с ними и поэтому оперировать ею можно только при отключенном коммутационном аппарате.• В конструктивном исполнении с цоколями для предохранителей встроенный в крышку разъединитель выступает не только как выключатель нагрузки, но и обесточивает цоколи предохранителей при открывании крышки.• Штифтовый зажим для кабеля

BD2-AK3X/GSTZ00

Ответвительные коробки BD2-AK2 до 63 A и BD2-AK3 до 125 A с оснащением по заказу Особенности:• Установка аппаратов по желанию заказчика с соблюдением требований к типовым комбинациям низковольтных коммутационных аппаратов (TSK). Проектирование, выдача предложения и поставка производятся через партнеров фирмы в регионах .• Крепление аппаратов на перфорированных платах, модульных или монтажных рейках согласно EN 60715..

BD2-AK2...

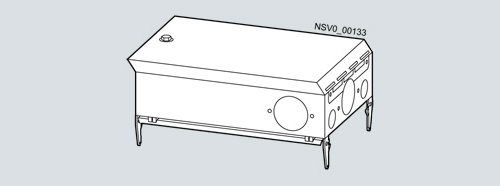

Стальные ответвительные коробки BD2-AK02 (AK03) без разъединителей в крышке Особенности:• Стальной корпус горячей оцинковки, крышка окрашенная, цвет светло-серый, RAL 7035.• Монтаж и демонтаж ответвительных коробок возможен при закрытой и открытой крышке.• При открытой крышке напряжение сохраняется на встроенных аппаратах (возможность проверки). При этом обеспечивается степень защиты IP20 (от доступа пальцем).• Ответвительные коробки не разрешается устанавливать и снимать под нагрузкой.• Кодировка на корпусе исключает ошибочную установку .• Ввод кабеля возможен с 3 направлений; использовать пластиковые сальниковые кабельные вводы с рагрузкой натяжения (в объем поставки не входят).• Съем энергии через посеребренные пружинные контакты .• При использовании PE-проводника в качестве PEN-проводника следует учитывать, что , PE-контакт в ответвительных коробках BD2-AK3... имеет лишь половинное поперечное сечение и поэтому не может проводить полный номинальный ток. • В определенных случаях кабель крепится дополнительно.Аппаратный отсек:Для установки аппаратов (например, модульных автоматов) согласно DIN 43871, на 8 TE. 1 TE соответствует 18 мм. Прозрачные заслонки на откидных крышках всех ответвительных коробок дают доступ к органам управления установленных аппаратов.

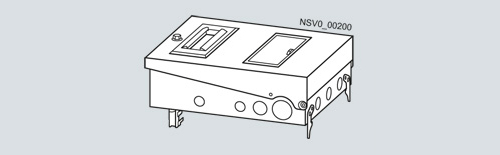

Ответвительные коробки BD2-AK02 до 63 A с предохранителями, модульными автоматами Особенности:• Модульные автоматы с доступом для наружного обслуживания(аппаратный отсек с монтажной рейкой на 8 TE; 1 TE = 18 мм).

BD2-AK02M2/A323

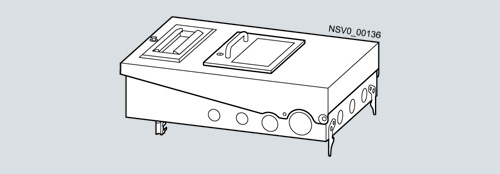

Ответвительные коробки BD2-AK03 до 125 A с силовыми автоматами, предохранителями-разъединителями, цоколями для предохранителей, модульными автоматами и предохранителями-выключателями нагрузки Особенности:• В конструктивном исполнении с автоматическими предохранителями-выключателями или силовыми автоматами крышка заблокирована с ними и поэтому оперировать ею можно только при отключенном коммутационном аппарате.• Штифтовый зажим для подключения кабеля• Модульные автоматы с доступом для внешнего обслуживания(аппаратный отсек с монтажной рейкой на 8 TE; 1 TE = 18 мм)

BD2-AK03X/L...

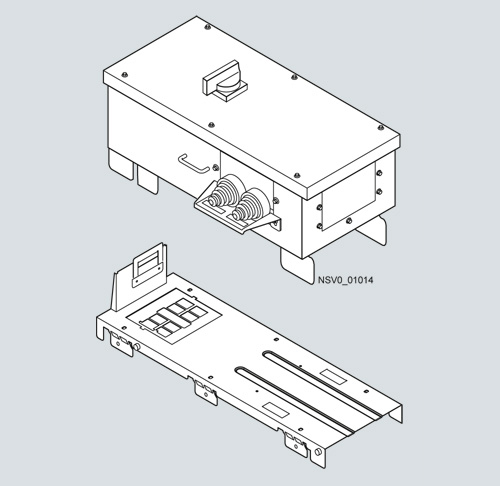

Ответвительные коробки BD2-AK02 до 63 A и BD2-AK03 до 125 A с индивидуальным оснащением по заказу Особенности:• Установка аппаратов по желанию заказчика с соблюдением требований к типовым комбинациям низковольтных коммутационных аппаратов (TSK). Проектирование, выдача предложения и поставка производятся через партнеров фирмы в регионах .• Крепление аппаратов на перфорированных платах, модульных или монтажных рейках согласно EN 60715

BD2-AK03...

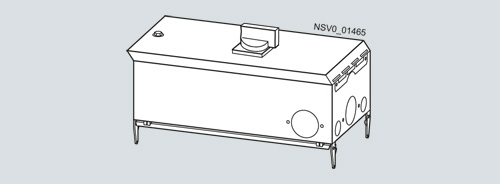

Стальные ответвительные коробки BD2-AK04 до 250 A, BD2-AK05 до 400 A и BD2-AK06 до 630 A без разъединителя в крышке Ответвительные коробки BD2-AK04 до 250 A,BD2-AK05 до 400 A и AK06 до 630 A с силовыми автоматами, предохранителями-выключателями нагрузки и цоколями для предохранителей Особенности:• Ответвительные коробки > 250 A, тип BD2-AK05 и BD2-AK06, могут устанавливаться только на секции шинопровода от 500 A до 1250 A .• Стальной корпус горячей оцинковки, крышка окрашенная, цвет светло-серый, RAL 7035..• Монтаж и демонтаж ответвительных коробок возможен только с открытой крышкой.• Кодировка на корпусе исключает ошибочную установку.• Ввод кабеля возможен с 3 направлений; использовать пластиковые кабельные сальниковые вводы с рагрузкой натяжения (в объем поставки не входят).• При использовании PE-проводника в качестве PEN-проводника следует учитывать, что , PE контакт в ответвительных коробках BD2-AK04, BD2-AK05 и BD2-AK06 имеет только половинное поперечное сечение и поэтому не может проводить полный номинальный ток.• Соединительный кабель в определенных случаях требует дополнительного крепления.• В конструктивном исполнении с предохранителями-выключателями нагрузки или силовым выключателем крышка заблокирована с ними и поэтому оперировать ею можно только при отключенном коммутационном аппарате.• В конструктивном исполнении с цоколями предохранителей перед съемом крышки коробки необходимо снять нагрузку.• Возможно подключение одно- или многожильным кабелем.• Съем энергии через посеребренные пружинные контакты..

BD2-AK05/LS...
