 | Заказные данные |

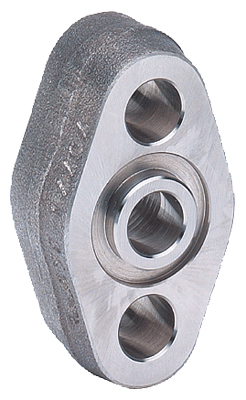

ENG: Oval flange The 7MF9408-2C. oval flange for pressure transmitters for absolute pressure and differential pressure has a ½‑14 NPT female thread and is designed for max. operating pressure 400 bar.
Дополнительно
| | Заказные данные |
ENG: Oval flange - E13: 2 screws M10x40 to DIN EN 4762, 2 washers, 1 O-ring (FPM 90)
- E34: 2 screws 7/16‑20 UNF x 1½ inch to ASME B18.3, 1 O-ring (FPM 90)
- E16: 2 screws M10x40 to DIN EN ISO 4762, 2 washers, 1 flat gasket
- E36: 2 screws 7/16‑20 UNF x 1½ inch to ASME B18.2.1, 1 flat gasket
Washers Ø 10.5 to DIN 125
Flat gaskets made of PTFE, max. 420 bar, 80 °C
O-ring to DIN 3771, 20 x 2.65 - S - FPM90, max. 420 bar, 120 °C
Note: M10 screws only permissible up to PN 160!
Чертеж
| | Заказные данные |
ENG: Oval flange

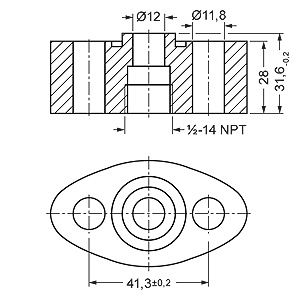

7MF9408-2C. oval flange, dimensions in mm
Заказные данные
| | Заказные данные |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7MF9408-2CE | 807 | Овальный фланец, вход - внутренняя резьба 1/2-14 NPT, материал сталь 1.0460, макс. давление 420 бар. | 31.69 |
| 7MF9408-2CL | 807 | Овальный фланец, вход - внутренняя резьба 1/2-14 NPT, материал нерж. сталь 1.4404, макс. давление 420 бар. | 42.61 |
Аксессуары
| | Заказные данные |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7MF9408-5CA | 807 | Крепёжный набор: 2 болта 7/16-20 UNF длиной 1 1/2 дюйма, 2 шайбы, 1 упл. кольцо (материал FPM 90) | 8.90 |
| 7MF9408-5DA | 807 | Крепёжный набор: 2 болта 7/16-20 UNF длиной 1 1/2 дюйма, 2 шайбы, 1 упл. кольцо (материал PTFE) | 8.90 |
| 7MF9408-6AA | 807 | Крепёжный набор: 2 болта M10*40, 2 шайбы, 1 упл. кольцо (материал FPM 90) | 3.39 |
| 7MF9408-6BA | 807 | Крепёжный набор: 2 болта M10*40, 2 шайбы, 1 упл. кольцо (материал PTFE) | 3.39 |
