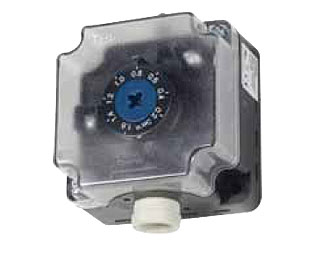

Датчик реле перепада давления
Датчик Р232 контролирует изменение разности давлений (либо при изменении скорости, либо при изменении перепада давления на препятствии) и интерпретирует его как изменение расхода воздуха.
Давление воздуха поступает в реле через два канала и действует на обе стороны мембраны, находящейся в реле. Мембрана, нагруженная пружиной, перемещается и приводит в действие контактную группу реле.
Датчик Р232 может применяться также для контроля небольших избыточных давлений, если использовать только штуцер высокого давления, а штуцер низкого давления оставить открытым, или регистрации разрежения, если использовать только штуцер низкого давления, а штуцер высокого давления оставить открытым.
Характеристики
• Легко читаемая шкала уставок
• Широкий диапазон изменения давления (от 1 до 125 мм вод. ст.)
• Небольшая разность давлений (1 мм вод. ст.) в нижней части диапазона давлений
• Достаточно места для электрических подключений
• Универсальность монтажа
Назначение
• Реле перепада давления используется для регистрации потока
воздуха, давления или разности давлений
Типовые применения
• Определение степени загрязнения фильтра,
• Определение факта замерзания испарителей систем
кондиционирования и момента включения цикла оттаивания,
• Определение наличия или отсутствия потока воздуха в каналах
отопления или вентиляции
• Определение максимального расхода воздуха в системах
с регулированием расхода.
