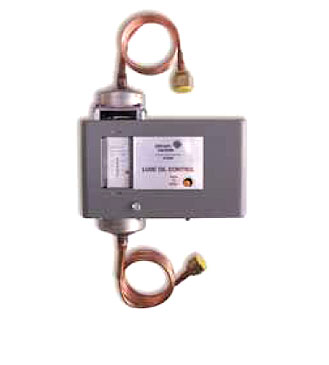

Эти реле измеряют разность между давлением, развиваемым масляным насосом, и давлением в картере компрессора.

Встроенное реле выдержки времени даёт возможность давлению подняться при пуске компрессора и позволяет избежать нежелательного отключения компрессора при кратковременных падениях давления в процессе работы.

При включении компрессора подаётся питание на реле выдержки времени. Если за заданный промежуток времени давление масла не достигнет нужного значения, реле выдержки времени отключит компрессор. Если давление масла достигнет необходимого значения, реле выдержки времени автоматически отключается и компрессор продолжает нормально работать.

Если давление масла в процессе работы компрессора упадет ниже заданной величины (по шкале указателя), на реле будет подано питание и, если давление в картере компрессора не поднимется до нужной величины за установленное время выдержки, компрессор отключится, и для его повторного пуска будет необходим ручной сброс.

Компрессор при низком давлении масла никогда не проработает дольше заранее установленного времени.

Реле давления масла выпускаются только с ручным сбросом.
