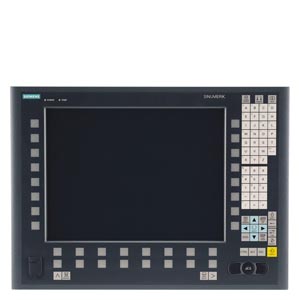

Панель оператора TP 015AT Сенсорная панель оператораSINUMERIKTP 015ATс цветнымTFT-дисплеем размером 15", 1024 x 768 пикселей (XGA) и сенсорным экраном поддерживает распределенную инсталляцию панели оператора и системы управления. Сенсорная панель оператора SINUMERIKTP 015ATсостоит из пленочной клавиатуры с 62 клавишами, а также 2 x (8+2) горизонтальных и 2 x 8 вертикальных функциональных клавиш и интегральной мыши.С помощью сенсорной панели оператора SINUMERIKTP 015ATможно подключить до 4 распределенных панелей оператора TP 015AT. Расстояние междупанелями оператора определяется максимальным расстоянием между двумя узлами сети/точками доступа.
Монтаж с задней стороны с помощью специальных фиксаторов, которые входят в объем поставкипанели оператора.
Особенности
Панель оператора TP 015AT - Плоская панель оператора благодаря небольшой монтажной глубинеи низкой мощности рассеяния.
- Монтаж SINUMERIKPCUв шкафе управления без вибрации.
- Эффективная работа больших станков с использованием макс. 4 дополнительных, распределенных панелей оператора.
Дизайн
Панель оператора TP 015AT Сенсорная панель оператораSINUMERIKTP 015ATподключается кPCUчерезEthernetкак «тонкий клиент» в своей собственной подсети (через серверDHCPкPCU).
Порты:
- 2 xUSB 1.1 для подключения мышки и клавиатуры
- Ethernet 10/100 Мбит/с
Функции
Панель оператора TP 015AT - Передача сигналов между панелью оператора и PCU/NCUпоIndustrialEthernet
- Простая инсталляция
- Возможна совместная работа с одной панелью оператора непосредственно на PCU. Этот режим имеет те же правадоступа, что и работа на панели оператора, подключенной непосредственно кPCU. Панель оператора в пассивном режиме имеет затемненный экран.
- Расстояние между панелями оператора и PCUопределяется максимальным расстоянием между двумя точками доступа (100 м/328 футов).
Интеграция
Панель оператора TP 015AT Сенсорная панель оператораSINUMERIKTP 015ATможет использоваться с:
- SINUMERIK 810D powerline/840D powerline: SINUMERIK PCU 50/PCU 70 с Windows XP
- SINUMERIK 840Di sl
- SINUMERIK 840D sl: NCU 710.1/NCU 720.1/NCU 730.1, SINUMERIK PCU 50.3
Опционный модуль клавиш прямого вода SINUMERIKпредлагает дополнительное подключение 2 x 8 вертикальных функциональных клавиш прямого ввода к PROFIBUS DP, если не используется кнопочная панель или станочный пульт с подключением клавиш прямого вводаили если команды клавиш прямого ввода не могут быть переданы через «тонкий клиент».
Технические данные
Панель оператора TP 015AT | Заказной номер | 6FC5203-0AF08-1AB0 |
| Название продукта | Панель оператора SINUMERIK TP 015AT |
| Входное напряжение | 24 В DC |
| Потребляемая мощность, макс. | 25 Вт |
| Класс защиты по EN 60529 (IEC 60529) |
|
| IP65 |
| IP00 |
| Уровень влажности согласно EN 60721-3-3 | Класс 3K5 конденсация и образование льда исключаются. Мин. температура воздуха 0 °C (+32 °F). |
| Относительная атмосферная влажность |
|
| 5 ... 95% при +25 °C (+77 °F) |
| 5 ... 95% при +25 °C (+77 °F) |
| 5 ... 80% при +25 °C (+77 °F) |
| Окружающая температура |
|
| -20 … +60 °C (-4 ... +140 °F) |
| -20 … +60 °C (-4 ... +140 °F) |
|
|
| 0 … +45 °C (+32 ... +113 °F) |
| 0 … +55 °C (+32 ... +131 °F) |
| Вес, прибл. | 7.6 кг (16.76 фунта) |
| Размеры |
|
| 483 мм (19.02 дюйма) |
| 355 мм (13.98 дюйма) |
| 53 мм (2.09 дюйма) |
| Глубина |
|
| 42 мм (1.65 дюйма) |
| 10 мм (0.39 дюйма) |
| <нет значения> |
| <нет значения> |
| <нет значения> |
| <нет значения> |
|
|
|
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6FC5203-0AF08-1AB3 | 714 | SINUMERIK OPERATOR PANEL FRONT TP 015AT, 15 TFT (1024 X 768) WITH MEMBRANE KEYS, TOUCH AND INTEGRATED TCU 20.2 | 3370.50 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6FC5248-0AF24-0AA0 | 714 | SINUMERIK ПАНЕЛЬ ОПЕРАТОРА ВСТАВНЫЕ ПОЛОСКИ НАДПИСЫВАЕМЫЕ (3 ПЛЕНКИ A4) ДЛЯ OP 015A И TP 015A (ДЛЯ ВЕРТИКАЛЬНЫХ ПРОГРАММНЫХ КЛАВИШ) | 56.71 |
