PCS 7/90 Операторская система

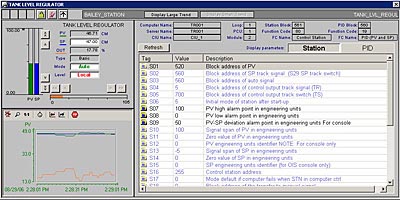

Пример экранного объекта с регулируемыми параметрами
Компоненты ПО для миграции существующих Bailey INFI 90/NET 90 систем специально приспособлены для архитектуры SIMATIC PCS 7 управляющих систем. Они поддерживают одноместные системы (Single Stations) равно как и многопользовательские конфигурации вплоть до 12 резервированных пар серверов и до 32 клиентов.
Дизайн
PCS 7/90 Операторская система Следующие компоненты ПО требуются в зависимости от конфигурации PCS 7/90 системы оперативного управления в качестве одноместной или клиент/серверной архитектуры (обычной или резервированной):
| Требуемое ПО | PCS 7 архитектура | ||
|---|---|---|---|
|
| OS одноместная станция | Клиен/сервер | Клиен/сервер резервированный |
| PCS 7 OS Software Single Station V6.0 (см. главу по ПО для OS в разделе "Operator System" каталога для SIMATIC PCS 7 V6.0 (ST PCS 7, издание October 2004)) | X |
|
|
|
| |||
| PCS 7 OS Software Server V6.0 (см. главу по ПО для OS в разделе "Operator System" каталога для SIMATIC PCS 7 V6.0 (ST PCS 7, издание October 2004)) |
| X |
|
| PCS 7 OS Software Redundant Server Pack V6.0 (см. главу по ПО для OS в разделе "Operator System" каталога для SIMATIC PCS 7 V6.0 (ST PCS 7, издание October 2004)) |
|
| X |
|
| |||
| PCS 7 OS Software Client V6.0 (см. главу по ПО для OS в разделе "Operator System" каталога для SIMATIC PCS 7 V6.0 (ST PCS 7, издание October 2004)) |
| X | X |
|
| |||
| PCS 7/90 OS Software V6.0 1K Bailey TAGs или 10K Bailey TAGs | X | X | X (2 licenses) |
PowerPacks и другое ПО для PCS 7/90 систем можно заказать используя главу OS software в секции "Operator System" каталога SIMATIC PCS 7 V6.0 (ST PCS 7, выпуск Октябрь 2004).
Соответствующее базовое оборудование для конфигурации операторской системы в качестве PCS 7/90 OS Одноместной Станции, PCS 7/90 OS Сервера или PCS 7/90 Клиента можно найти в каталоге SIMATIC PCS 7 V6.0 (ST PCS 7, выпуск Октябрь 2004), секция "Operator System", глава OS оборудование.
Замечание : Пожалуйста, отметьте, что в резервированной конфигурации и PCS 7/90 OS Сервера и /PCS 7/90 OS Одноместные станции требуют 2 последовательных COM порта:
- один RS 232 для соединения резервированной пары,
- и один для RS 232 соединения с Bailey Plant Loop/INFI-NET на один Computer Interface Unit (CIU).
В зависимости от используемого оборудования, возможно понадобиться дополнительная карта расширения.
PCS 7/90 OS ПО
PCS 7/90 OS ПО предназначено для интерфейса с Bailey контроллерами (PCUs) при использовании инжиниринговой системы (PCS 7/90 ES) а также для наблюдения и управления за PCUs (Process Control Units) при использовании оперативной системы управления (PCS 7/90 OS) на базе SIMATIC PCS 7.
ES/OS обмен данными с Bailey контроллерами выполняется через OPC (OLE for Process Control). PCS 7/90 OS ПО поддерживает физическое соединение через RS 232 или SCSI. Оно включает следующие компоненты:
- OPC Connection Configuration Tool для конфигурации OPC connection к PCUs
- ActiveX Controls для специальных OPC серверных функций
- Утилита конфигурации контроллера для Bailey контроллеров с такими функциями как добавить, удалить, модифицировать равно как и автоматической генерацией соответствующих отображаемых элементов
PCS 7/90 OS ПО требуется на каждую OS Одноместную Станцию и на каждый OS Сервер. Предлагается в двух версиях в зависимости от Bailey TAG лицензий:
- дл 1K Bailey TAGs
- для 10K Bailey TAGs
Инженерные средства, включенные в PCS 7/90 OS ПО могут быть загружены в PCS 7/90 Инженерную станцию (ES). Следовательно, никаких дополнительных инженерных лицензий не требуется для PCS 7/90 Инженерной Станции.
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6EQ2003-2XX17-3BE0 | 286 | SIMATIC PCS 7/90 OS, ПАКЕТ ПО, ОБНОВЛЕНИЕ ПАКЕТА RUNTIME ОТ ВЕРСИИ V6.X ДО V7.1, | 4083.12 |
| 6EQ2003-2XX17-3BH0 | 286 | SIMATIC PCS 7/90 OS, ПАКЕТ ПО, ОБНОВЛЕНИЕ ПАКЕТА RUNTIME ОТ ВЕРСИИ V7.0 ДО V7.1, | 3301.90 |
