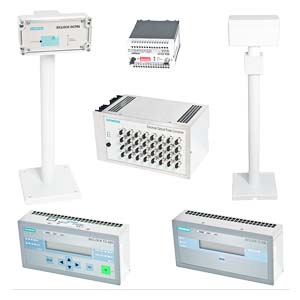

Передатчик реального времени SICLOCK TM
- Точное, общее для всех сетевых компонентов время.
- Автоматический переход с летнего на зимнее время и наоборот.
- Внешняя синхронизация с помощью генератора импульсов или с помощью радиосигналов точного времени.
- Всемирное использование радио модуля сигналов точного времени LSA-1 с GPS декодером (при необходимости).
- Синхронизация по времени в локальной сети или в сети “точка к точке”.
Область применения
Передатчик реального времени SICLOCK TM Синхронизация времени всех компонентов играет важную роль при автоматизации производственного процесса. Система SICLOCK является программируемой, модульной и оптимально соответствующей системам для синхронизации времени производств. GPS или DCF77 могут быть использованы, как радио сигналы точного времени.
Модульная система SICLOCK допускает синхронизацию времени как для одинарного ПЛК, так и для больших систем автоматизации производств с множественным резервированием.
Синхронизация времени для системы SIMATIC PCS 7 Системы автоматизации и станции оператора системы SIMATIC PCS 7 могут быть синхронизированы с помощью DCF77 или GPS сигналов времени следующим образом:
Для больших производств с большим количеством сетевых узлов, синхронизация времени посредством применения SICLOCK TM/SICLOCK TS ведущего устройства на шине производства (см. опции 1.1 до 2.2). Для производств от небольщого до среднего размера, операторская станция PCS 7 как ведущее устройство, DCF или GPS радио часы непосредственно подсоединяются к COM интерфейсу ПК. Для одиночных систем либо маленьких производств, например, для испытательных стендов, SICLOCK DCFS7 предлагает эффективное решение для непосредственной синхронизации DCF77 через цифровые входа S7.
Дизайн
Передатчик реального времени SICLOCK TM SICLOCK TM выпускается в прочном стальном корпусе, монтируемом на стандартную 35мм профильную шину DIN. Наличие стального корпуса и встроенного интерфейса обеспечивает высокую устойчивость передатчика к воздействию помех.
Для выполнения операций настройки и отображения текущих режимов работы прибор оснащен жидкокристаллическим дисплеем. Обеспечивается поддержка мультиязыкового режима работы.
Функции
Передатчик реального времени SICLOCK TM SICLOCK TM используется в качестве ведущего сетевого устройства, осуществляющего передачу сигналов синхронизации времени в локальные терминалы. Для выполнения этих задач в составе SICLOCK TM используется декодер SICLOCK GPS, передатчик SICLOCK DCFRS или встроенные часы. Связанная загрузка сигналов точного времени осуществляется через сеть Ethernet или прямое соединение с максимальным отклонением 1мс.
SICLOCK TM может поставляться в составе пакетов для DCF77 или GPS, а также отдельно в виде автономного прибора. Отсчет системного времени SICLOCK TM осуществляет по сигналам генератора секундных импульсов или по сообщениям, поступающим от приемников.
Все параметры прибора настраиваются программным способом. Для обеспечения высокой точности хода системных часов прибор оснащен внутренним корректируемым кварцевым генератором.
Программируемые выходы
SICLOCK TM оснащен 8 индивидуально программируемыми выходами, образующими интерфейс вывода системного времени. На эти выходы могут выводиться секундные, минутные или DCF77 импульсы, а также асинхронные сообщения. Параметрирование интерфейса позволяет устанавливать скорость передачи данных, контроль по четности/нечетности, количество стоповых битов, а также производить выбор между передачей сообщений фреймами постоянной структуры (например, IRIG-J) или четырьмя типами фреймов со структурой, определяемой пользователем. Все настройки выполняются программным способом.
Выход Ethernet (LAN)
Для синхронизации системы через сеть SICLOCK TM оснащен интерфейсами AUI, 10Base2, витой пары и промышленной витой пары. Сетевой интерфейс позволяет использовать для передачи сигналов синхронизации фреймы 2-го или 4-го транспортных уровней и выводить эти сигналы широковещательно на все подключенные станции или только на станции с заранее определенными адресами (до 20 адресов). SICLOCK TM гарантирует точность доставки сигналов синхронизации с временем отклонения не более 1мс даже в случае возникновения коллизий в сети.
Дальнейшая информация
Передатчик реального времени SICLOCK TM http://www.siclock.com
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 2XV9450-1AR14 | 475 | INDUSTR. TIME SYNCHRONISATION SICLOCK DCF77 RADIO CLOCK FOR WINDOWS FOR DIRECT CONNECTION TO COMPUTERS CONTAINS: ACIVE DCFRS ANTENNA WITH RS232 OUTPUT, 20 M CONNECTION CABLE AND DCF77 RECEPTION SERVICE-SOFTWARE. | 660.10 |
| 2XV9450-1AR21 | 475 | INDUSTR. TIME SYNCHRONISATION SICLOCK BUNDLE DCF77 RADIO CLOCK INDUSTRIAL VERSION CONTAINS: DCFRS ANTENNA WITH TTY OUTPUT, 1M CONNECTING CABLE ANTENNA HOLDING FRAME, TTY CONVERTER AND DCF77 RECEPTION SERVICE SOFTWAR FOR WINDOWS. | 1288.00 |
| 2XV9450-1AR30 | 475 | INDUSTR. TIME SYNCHRONISATION SICLOCK DCFS7 PACKAGE WITHOUT RADIO CLOCK. CONTAINS: SICLOCK DCFS7 INTERFACE, SICLOCK DCF77 RECEPTION SEVICE-SOFTWARE FOR SIMATIC S7-300 /400/ 1200 | 323.15 |
| 2XV9450-1AR32 | 475 | INDUSTR. TIME SYNCHRONISATION SICLOCK DCF77 RCEPTION SERVICE-SOFTWARE FOR SIMATIC S7-300/400/1200 | 112.82 |
| 2XV9450-1AR35 | 475 | INDUSTR. TIME SYNCHRONISATION SICLOCK DCFS7 INTERFACE FOR SIMATIC S7 | 273.70 |
| 2XV9450-1AR36 | 475 | INDUSTR. TIME SYNCHRONISATION SICLOCK DCF77 RADIO CLOCK FOR SIMATIC S7-300/ 400/ 1200 CONTAINS : SICLOCK DCFRS RADIO CLOCK WITH RS232 OUTPUT AND 20M CONNECTION CABLE, SICLOCK DCFS7 INTERFACE AND DCF77 RECEPTION SERVICE- SOFTWARE FOR SIMATC S7. | 767.05 |
| 2XV9450-1AR82 | 475 | INDUSTR. TIME SYNCHRONISATION. SICLOCK GPS RADIO CLOCK BUNDLE FOR WINDOWS. CONTAINS: SICLOCK GPS1000 RADIO CLOCK, ANTENNA HOLDING FRAME, POWER SUPPLY AND DCF77 RECEPTION SERVICE SOFTWAR | 3599.50 |
| 2XV9450-2AR01 | 475 | INDUSTR. TIME SYNCHRONISATION CENTRAL PLANT CLOCK SICLOCK TC400. STAND ALONE DEVICE. | 5163.50 |
| 2XV9450-2AR10 | 475 | INDUSTR. TIME SYNCHRONISATION SICLOCK BUNDLE TC400 AND GPS RADIO CLOCK CONTAINS : CENTRAL PLANT CLOCK TC400, GPS1000 RADIO CLOCK WITH 2M CONNECTION CABLE, ANTENNA HOLDING FRAME A LIGHTNING PROTECTOR AND INSTALLATION MATERIAL. | 8349.00 |
| 2XV9450-2AR20 | 475 | INDUSTR. TIME SYNCHRONISATION SICLOCK BUNDLE TC400 AND DCF77 RADIO CLOCK CONTAINS : CENTRAL PLANT CLOCK TC100, DCFRS RADIO CLOCK WITH 2M CONNECTING CABLE AND INSTALLATION MATERIAL. | 6095.00 |
| 2XV9450-2AR22 | 475 | INDUSTR. TIME SYNCHRONISATION CENTRAL PLANT CLOCK SICLOCK TC100 STAND ALONE DEVICE. | 2369.00 |
| 2XV9450-2AR26 | 475 | INDUSTR. TIME SYNCHRONISATION SICLOCK BUNDLE TC100 AND DCF77 RADIO CLOCK CONTAINS : CENTRAL PLANT CLOCK TC100, DCFRS RADIO CLOCK WITH 2M CONNECTION CABLE AND INSTALLATION MATERIAL. | 3565.00 |
| 2XV9450-2AR50 | 475 | INDUSTR. TIME SYNCHRONISATION SICLOCK BUNDLE TC100 AND GPS RADIO CLOCK CONTAINS : CENTRAL PLANT CLOCK TC100, GPS1000 RADIO CLOCK WITH 2M CONNECTION CABLE, ANTENNA HOLDING FRAME A LIGHTNING PROTECTOR AND INSTALLATION MATERIAL. | 5554.50 |
| 2XV9450-2AR81 | 475 | INDUST. TIME SYNCHRONISATION 19 INCH RACK FOR CENTRAL PLANT CLOCK SICLOCK TC400 / TC100. | 216.20 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 2XV9450-1AR28 | 475 | INDUSTR. TIME SYNCHRONISATION SICLOCK DCF77 RECEPTION SERVICE SOFTWARE FOR WINDOWS XP, VISTA, 7, SERVER 2003, SERVER2008/2998 R2 | 126.50 |
| 2XV9450-1AR63-1SA3 | 475 | INDUSTR. TIME SYNCHRONISATION SICLOCK PCON 24-230V AC/DC. PULSE CONVERTER WITH MULTIMODE FIBRE CONNECTOR FOR TANSPARENT- IMPULSOPERATION. | 1150.00 |
| 2XV9450-1AR72 | 475 | INDUSTR. TIME SYNCHRONISATION SICLOCK EOPC 24 V DC ELEKTRIC OPTICAL PULS CONVERTER TRANSPARENT- AND IMPULSEMODE. | 2518.50 |
| 2XV9450-1AR83 | 475 | INDUSTR. TIME SYNCHRONISATION SICLOCK LIGHTNING PROTECTOR FOR ANTENNA CABLE. FOR GPS1000 RADIO CLOCK AND DCFRS RADION CLOCK. | 234.60 |
