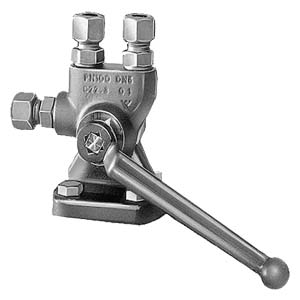

Переключающий PN 100 Кран переключения PN 100 для измер. преобразователя дифф. давления.
Особенности
| | Функции | | Характеристика | | Заказные данные |
Переключающий PN 100 - Поставляется конструкция для агрессивных жидкостей, газов и пара
- Прочная конструкция
- Возможны не содержащие масла и обезжиренные варианты
- Обслуживание одной рукой
Область применения
| | Функции | | Характеристика | | Заказные данные |
Переключающий PN 100 Многоходовй кран
Многоходовые краны используются для блокировки линий давления, проверки нулевой точки, продувки линий давления.
Дизайн
| | Функции | | Характеристика | | Заказные данные |
Переключающий PN 100 Краны переключения для установки во фланец на измерительный преобразователь.
Корпус - ковка из отдельной части.
Возможна дополнительная герметизация при эксплуатации.
Съемная стальная рукоятка.
Краны переключения отвечают нормам DIN 19 209, ИН 11.
Возможна поставка с заводским сертификатом или сертификатом приемочного испытания по EN 10 204 для пневмопрочных корпусов.
Указание: При установке крана переключения во фланец на измерительный преобразователь дифференциального давления всегда необходим набор принадлежностей:
Функции
| | Функции | | Характеристика | | Заказные данные |
Переключающий PN 100 - Блокировка импульсных линий
- Продувка импульсных линий
- Проверка нулевой точки измерительного преобразователя

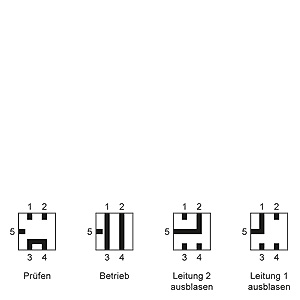

Позиции крана; символы находятся на кране
Технические данные
| | Функции | | Характеристика | | Заказные данные |
Переключающий PN 100 | Кран переключения PN 100 | ||
|---|---|---|
| Измеряемое вещество | вода, не агрессивные жидкости и газы | агрессивные жидкости, газы и пар |
| Материал | P250GH, 1.0460 | X 6 CrNiMoTi 17 12 2, 1.4571/316Ti |
| Соединения | Сталь, для трубы Ø 12 мм, серия L | Нерж. сталь, для трубы Ø 12 мм, серия L |
| 2 двухсторонних резьбовых соединения | |
| штуцерное соединение с врезным кольцом | |
| Макс. доп. рабочая температура | 200 °C | |
| Макс. доп. рабочее давление | 100 bar (до макс. 60 °C) | |
| Вес | 2.5 кг | |
Дополнительно
| | Функции | | Характеристика | | Заказные данные |
Переключающий PN 100 Набор принадлежностей для крана переключения PN 100
- L11: 4 винта M10x25 по DIN EN 24017, 4 шайбы, 2 плоских уплотнительных кольца
- L15 (подходит для кислорода): 4 винта M10x25 по DIN EN 24017, 4 шайбы, 2 плоских уплотнительных кольца
- L31: 4 винта 7/16-20 UNF x 1 дюйм, 2 плоских уплотнительных кольца
Шайбы Ø 10.5 по DIN 125
Плоские уплотнительные кольца из PTFE, макс. доп. 80 °C
Кран переключения для не содержащих масла и обезжиренных конструкций
- S11 (только для агрессивных жидкостей, газов и пара (7MF9004- 1Q.)): макс. PN 63 (вместо PN 100), проверенная BAM смазка, кислородостойкая уплотнительная втулка
Крепежный уголок
- M13: необходим для монтажа на стену или для крепежа на монтажную опору (шаг растра 72 мм); из стального листа, гальваническая оцинковка
Характеристика
| | Функции | | Характеристика | | Заказные данные |
Переключающий PN 100

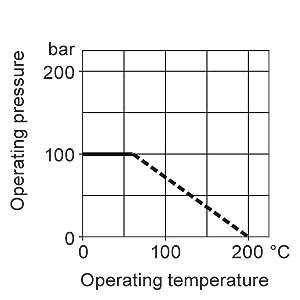

Кран переключения PN 100 и допустимое избыточное рабочее давление в зависимости от допустимой рабочей температуры
Чертеж
| | Функции | | Характеристика | | Заказные данные |
Переключающий PN 100

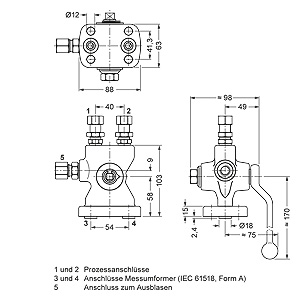

Кран переключения для установки во фланец на измерительный преобразователь дифф. давления, размеры в мм
Крепежный уголок 7MF9004-6AA, размеры в мм
Заказные данные
| | Функции | | Характеристика | | Заказные данные |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7MF9004-1P. | 807 | 7MF9004 - Многоходовой клапан PN 100 для преобразователя дифференциального давления, материал: сталь P250GH (1.0460) , 1PA - применение для воды и неагрессивных газов и паров, RT. 3.3 SEP | 224.72 |
| 7MF9004-1Q. | 807 | 7MF9004 - Многоходовой клапан PN 100 для преобразователя дифференциального давления, материал: нерж. сталь 316Ti (1.4571), 1QA - применение для агрессивных жидкостей, газов и паров, .3 SEP | 363.58 |
Аксессуары
| | Функции | | Характеристика | | Заказные данные |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 7MF9000-8AB | 807 | Сертификат производителя по EN 10204-2.2 для вентильных блоков. | 60.10 |
| 7MF9000-8AD | 807 | Сертификат приёмки материала согласно EN 10204-3.1 для внтильных блоков. | 118.72 |
| 7MF9004-5CC | 807 | Дополнительный набор: 4 винта длиной 1 1/8 дюйма с резьбой 7/16-20 UNF, 4 шайбы, 2 прокладки. | 15.69 |
| 7MF9004-6AA | 807 | Монтажный набор многоходового клапана, для монтажа на плоскую поверхность, межцентровое расстояние 72 мм, материал угл. сталь 1.0122. | 20.78 |
| 7MF9004-6AD | 807 | Крепёжный набор: 4 болта M10*30, 4 шайбы, 2 прокладки PTFE, стандартная версия. | 5.72 |
| 7MF9004-6AE | 807 | Крепёжный набор: 4 болта M10*30, 4 шайбы, 2 прокладки PTFE, версия для среды кислород. | 10.18 |
