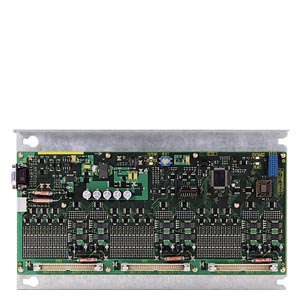

Периферийный модуль PP 72/48 Периферийный модуль PP 72/48 подключается к PROFIBUS и предоставляет 72 цифровых входа и 48 цифровых выходов. Три штекерных разъема для входов и выходов соответствуют MIL-C-83-503/DIN 41-651.
PP 72/48 предоставляет:
- 3 x 24 цифровых входа и 3 x 16 цифровых выходов с 24 В DC, 0,25 A
- встроенное питание 24 В DC с гальваническим разделением между E/As и PROFIBUS
Особенности
Периферийный модуль PP 72/48 - Подключение через PROFIBUS DP
- 3 зажимных соединения с 24 цифровыми входами и 16 цифровыми выходами, каждый по 24 В DC, 0.25 A
- С монтажной платой для простого монтажа
- Интегральный блок питания 24 В DC с электрической изоляцией между входами и выходами и PROFIBUS
Интеграция
Периферийный модуль PP 72/48 Модуль PP 72/48 I/O может использоваться для следующих систем управления:
- SINUMERIK 802D base line
- SINUMERIK 802D
- SINUMERIK 840Di
Для модуля и цифровых выходов необходим блок питания (+24 В DC).
Обзор подключений PP 72/48
Обратите внимание на максимально допустимую длину кабеля (например, ≤ 25 м (82 фута)). Использование более длинных кабелей может привести к выходу из строя.
Технические данные
Периферийный модуль PP 72/48 |
| 6FC5611-0CA01-0AA1 |
|
| SINUMERIK PP 72/48 Модуль входов выходов |
| Входное напряжение | 24 В DC |
| Потребляемая мощность, макс. | 11 Вт |
| Степень защиты согласно стандарту EN 60529 (IEC 60529) | IP00 |
| Уровень влажности в соответствии с EN 60721-3-3 | Класс 3K5. Мин. температура воздуха 0 °C (32 °F). Конденсация и образование наледи не допускается. |
| Относительная влажность |
|
| 5 ... 95 % при 25 °C (77 °F) |
| 5 ... 95 % при 25 °C (77 °F) |
| 5 ... 95 % при 25 °C (77 °F) |
| Температура окружающей среды |
|
| -20 … +60 °C (-4 … +140 °F) |
| -20 … +60 °C (-4 … +140 °F) |
| 0 … 50 °C (32 … 122 °F) |
| Размеры |
|
| 325 мм (12.8 in) |
| 194 мм (7.64 in) |
| 35 мм (1.38 in) |
| Вес, прибл. | 1.2 кг (2.65 lb) |
| Разрешения, согласно с | CE, cULus |
Заказные данные
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6FC5611-0CA01-0AA1 | 711 | SINUMERIK 802D ПЕРИФЕР. МОДУЛЬ PP 72/48 72 ВХОДА 24В 48 ВЫХОДОВ 24В, 0,25A ОКРАШЕННАЯ ВЕРСИЯ PP 72/48 | 483.85 |
Аксессуары
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6EP5306-5BG00 | 592 | SIMATIC S5, НАБОР TOP CONNECT: 50-ЖИЛЬНЫЙ ПЛОСКИЙ КАБЕЛЬ ДЛИНОЙ 6 М, 8 КЛЕММЫХ БЛОКОВ (50 ПОЛЮСОВ), СКОБА ДЛЯ КРЕПЛЕНИЯ КАБЕЛЯ К МОНТАЖНОЙ РЕЙКЕ | 54.06 |
| 6EP5406-5AA00 | 592 | SIMATIC S5, TOP CONNECT, МОДУЛЬ ПЕРЕДАЧИ СИГНАЛОВ МЕЖДУ 50-ПОЛЮСНЫМ IDC ШТЕКЕРОМ И ТЕРМИНАЛЬНЫМ БЛОКОМ; СОЕДИНЕНИЕ 1:1; БЕЗ ИНДИКАЦИИ | 56.18 |
| 6ES7972-0BA42-0XA0 | 250 | SIMATIC DP, ШИННЫЙ СОЕДИНИТЕЛЬ ДЛЯ ПОДКЛЮЧЕНИЯ К СЕТИ PROFIBUS ДО 12 МБИТ/С, С НАКЛОННЫМ ОТВОДОМ КАБЕЛЯ, 15,8 X 54 X 39,5 MM (ШXВXГ), ОКОНЕЧНОЕ СОПРОТИВЛЕНИЕ С ФУНКЦ. ИЗОЛЯЦИИ, БЕЗ РАЗЪЁМА ДЛЯ ПОДКЛЮЧЕНИЯ PG | 38.90 |
| 6XV1830-0EH10 | 5K1 | SIMATIC NET, СТАНДАРТНЫЙ ЭКРАНИРОВАННЫЙ PROFIBUS КАБЕЛЬ ДЛЯ БЫСТРОГО МОНТАЖА (FC), 2-ЖИЛЬНЫЙ, ПОСТАВКА ПО МЕТРАЖУ ОТРЕЗКАМИ ДЛИНОЙ 20 ... 1000 M | 1.46 |
