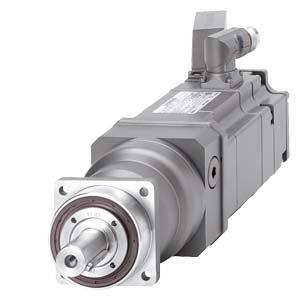

Планетарный редуктор серии SP+ для двигателей 1FK7 Синхронный двигатель с монтированным планетарным редуктором
Двигатели 1FK7 могут сочетаться с планетарными редукторами и вместе образовывать компактные коаксиальные модули привода. Редукторы прифланцовываются непосредственно с приводной стороны двигателей.
При выборе редукторов необходимо проверить, чтобы максимальная скорость двигателя не превышала допустимую скорость редуктора. В случае очень высоких рабочих частот необходимо сделать поправку для коэффициента толчка f2 (смотри руководство по проектированию, раздел “Основная часть для синхронных двигателей”). При проектировании нужно всегда учитывать потери редуктора на трение.
Редукторы поставляются в исполнении без балансировки.
Особенности
| | Чертеж | | Заказные данные |
Планетарный редуктор серии SP+ для двигателей 1FK7 - Высокий КПД1-ступенчатый: > 97 %2-ступенчатый: > 94 %
- Минимальный люфт1-ступенчатый: ≤ 4 угл.мин.2-ступенчатый: ≤6 угл.мин.
- Равномерное распределение мощности от центральной солнечной шестерни на сателлиты
- Симметричное распределение усилий, никаких изгибающих воздействий в планетарном механизме
- Очень малый момент инерции и очень короткое время разгона двигателя
- Высокая стойкость к поперечным и осевым нагрузкам благодаря коническим роликоподшипникам
- Редуктор соединяется с валом двигателя интегрированной зажимной муфтой. Для этого необходим гладкий конец вала двигателя. Достаточно допуска на радиальные биения N по DIN 42955 и класса вибрации A согласно EN 60034-14. Фланец двигателя подгоняется с помощью пластин-адаптеров.
- Вал редуктора точно соосен валу двигателя
- Редуктор полностью закрыт (уплотнение с двигателем встроено в редуктор) и заполнен смазкой на заводе-изготовителе. Смазка и уплотнение рассчитаны на весь срок эксплуатации.Редукторы подходят для всех положений встраивания.
- Степень защиты редуктора: IP65
- Малые габаритные размеры
- Небольшая масса
Интеграция
| | Чертеж | | Заказные данные |
Планетарный редуктор серии SP+ для двигателей 1FK7 Двигатели 1FK702 и 1FK710 с естественным охлаждением поставляются с завода (Siemens) в комплекте с прифланцованным планетарным редуктором.
Редукторы, предназначенные для отдельных двигателей, а также передаточные числа, имеющиеся для этих комбинаций двигателя/редуктора, перечислены в таблицах выбора. Выбирая редуктор, обратите внимание на максимально допустимую входную скорость редуктора, которая должна равняться максимальной скорости двигателя.
Комбинации двигателя/редуктора, перечисленные в таблицах выбора, в первую очередь предназначены для циклического режима S3-60% (время ON ≤ 60% и ≤ 20 мин). уменьшенные макисмальные скорости двигателя и выходные крутящие моменты применяются для использования в непрерывном режиме S1 (время ON > 60% или > 20 мин). Температура редуктора не должна превышать 90 °C (194 °F).
При сопоставлении редуктора и двигателя необходимо действовать согласно руководству по проектированию “Основная часть для синхронных двигателей ”.
Для монтажа на редуктор двигатели 1FK7 должны иметь гладкое удлинение вала /допуск радиального эксцентриситета N, класс защиты IP65 и антрацитовый цвет.
Технические данные
| | Чертеж | | Заказные данные |
Планетарный редуктор серии SP+ для двигателей 1FK7 | 1FK7 двигатели с SP+ планетарный редуктор,одноступенчатый | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Редуктор Тип | Коэффициент редукции | Скорость двигателя | Выходной момент | Момент инерции редуктора (по отношению к приводу) | |||||
|
| i | Постоянная нагрузка S11) | 1FK702 | 1FK703 | 1FK704 | 1FK706 | 1FK708 | 1FK710 | |
|
|
| n N1 | M N2 (T2N) | J 1 | J 1 | J 1 | J 1 | J 1 | J 1 |
|
|
| об/мин | Нм (lbf-ft) | кгсм2 (lbf-in2) | кгсм2 (lbf-in2) | кгсм2 (lbf-in2) | кгсм2 (lbf-in2) | кгсм2 (lbf-in2) | кгсм2 (lbf-in2) |
| SP 060S‑MF1 | 4 | 3300 | 26 (19.2) | 0.15 (0.05) | 0.22 (0.08) | – | – | – | – |
| 5 | 3300 | 26 (19.2) | 0.12 (0.04) | 0.20 (0.07) | – | – | – | – | |
| 7 | 4000 | 26 (19.2) | 0.10 (0.034) | 0.18 (0.062) | – | – | – | – | |
| 10 | 4000 | 17 (12.5) | 0.09 (0.031) | 0.17 (0.058) | – | – | – | – | |
| SP 075S‑MF1 | 4 | 2900 | 75 (55.3) | – | – | 0.78 (0.27) | – | – | – |
| 5 | 2900 | 75 (55.3) | – | – | 0.68 (0.23) | – | – | – | |
| 7 | 3100 | 75 (55.3) | – | – | 0.59 (0.20) | – | – | – | |
| 10 | 3100 | 52 (38.4) | – | – | 0.54 (0.19) | – | – | – | |
| SP 100S‑MF1 | 4 | 2500 | 180 (133) | – | – | – | 3.04 (1.04) | – | – |
| 5 | 2500 | 175 (129) | – | – | – | 2.61 (0.89) | – | – | |
| 7 | 2800 | 170 (125) | – | – | – | 2.29 (0.78) | – | – | |
| 10 | 2800 | 120 (88.5) | – | – | – | 2.07 (0.71) | – | – | |
| SP 140S‑MF1 | 4 | 2100 | 360 (266) | – | – | – | – | 11.0 (3.76) | – |
| 5 | 2100 | 360 (266) | – | – | – | – | 9.95 (3.40) | – | |
| 7 | 2600 | 360 (266) | – | – | – | – | 9.01 (3.08) | – | |
| 10 | 2600 | 220 (162) | – | – | – | – | 8.44 (2.88) | – | |
| SP 180S‑MF1 | 4 | 1500 | 750 (553) | – | – | – | – | – | 33.9 (11.6) |
| 5 | 1500 | 750 (553) | – | – | – | – | – | 27.9 (9.53) | |
| 7 | 2300 | 750 (553) | – | – | – | – | – | 22.2 (7.59) | |
| 10 | 2300 | 750 (553) | – | – | – | – | – | 19.2 (6.56) | |
| SP 210S‑MF1 | 10 | 2000 | 1000 (738) | – | – | – | – | – | 53.1 (18.1) |
1) Граничное значение таблицы применяется к режиму S1 постоянной нагрузки (ON время > 60 % или > 20 мин) для максимальной температуры редуктора 90 °C (194 °F).
| 1FK7 двигатели с SP+ планетарный редуктор, двухступенчатый | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Редуктор Тип | Коэффициент редукции | Скорость двигателя | Выходной момент | Момент инерции редуктора (по отношению к приводу) | |||||
|
| i | Постоянная нагрузка S11) | 1FK702 | 1FK703 | 1FK704 | 1FK706 | 1FK708 | 1FK710 | |
|
|
| n N1 | M N2 (T2N) | J 1 | J 1 | J 1 | J 1 | J 1 | J 1 |
|
|
| об/мин | Нм (lbf-ft) | кгсм2 (lbf-in2) | кгсм2 (lbf-in2) | кгсм2 (lbf-in2) | кгсм2 (lbf-in2) | кгсм2 (lbf-in2) | кгсм2 (lbf-in2) |
| SP 060S‑MF2 | 16 | 4400 | 26 (19.2) | 0.08 (0.03) | 0.17 (0.058) | – | – | – | – |
| 20 | 4400 | 26 (19.2) | 0.07 (0.024) | 0.16 (0.055) | – | – | – | – | |
| 28 | 4400 | 26 (19.2) | 0.06 (0.021) | – | – | – | – | – | |
| SP 075S‑MF2 | 16 | 3500 | 75 (55.3) | – | 0.23 (0.08) | 0.55 (0.19) | – | – | – |
| 20 | 3500 | 75 (55.3) | – | 0.20 (0.07) | 0.53 (0.18) | – | – | – | |
| 28 | 3500 | 75 (55.3) | – | 0.18 (0.062) | 0.5 (0.17) | – | – | – | |
| 40 | 3500 | 75 (55.3) | 0.10 (0.03) | 0.17 (0.058) | – | – | – | – | |
| 50 | 3800 | 75 (55.3) | 0.10 (0.03) | 0.16 (0.055) | – | – | – | – | |
| SP 100S‑MF2 | 16 | 3100 | 180 (133) | – | – | 0.81 (0.28) | 2.18 (0.75) | – | – |
| 20 | 3100 | 180 (133) | – | – | 0.70 (0.24) | 2.07 (0.71) | – | – | |
| 28 | 3100 | 180 (133) | – | – | 0.60 (0.21) | 1.97 (0.67) | – | – | |
| 40 | 3100 | 180 (133) | – | 0.38 (0.13) | 0.55 (0.188) | – | – | – | |
| 50 | 3500 | 175 (129) | – | 0.38 (0.13) | 0.54 (0.185) | – | – | – | |
| SP 140S‑MF2 | 16 | 2900 | 360 (266) | – | – | – | 3.19 (1.09) | 10.3 (3.52) | – |
| 20 | 2900 | 360 (266) | – | – | – | 2.71 (0.93) | 9.77 (3.34) | – | |
| 28 | 2900 | 360 (266) | – | – | – | 2.34 (0.80) | 9.41 (3.21) | – | |
| 40 | 2900 | 360 (266) | – | – | – | 2.1 (0.72) | 9.16 (3.13) | – | |
| 50 | 3200 | 360 (266) | – | – | 1.39 | 2.08 (0.71) | – | – | |
| SP 180S‑MF2 | 16 | 2700 | 750 (553) | – | – | – | – | 12.4 (4.24) | 13.5 (4.61) |
| 20 | 2700 | 750 (553) | – | – | – | – | 10.9 (3.73) | 12.0 (4.10) | |
| 28 | 2700 | 750 (553) | – | – | – | – | 9.48 (3.24) | 10.6 (3.62) | |
| 40 | 2700 | 750 (553) | – | – | – | 5.51 (1.88) | 8.67 (2.96) | – | |
| 50 | 2900 | 750 (553) | – | – | – | 5.45 (1.86) | 8.61 (2.94) | – | |
| SP 210S‑MF2 | 16 | 2500 | 1500 (1106) | – | – | – | – | – | 34.5 (11.8) |
| 20 | 2500 | 1500 (1106) | – | – | – | – | – | 31.5 (10.8) | |
| 28 | 2500 | 1500 (1106) | – | – | – | – | 30 (10.3) | 30 (10.3) | |
| 40 | 2500 | 1500 (1106) | – | – | – | – | 28.5 (9.74) | 28.5 (9.74) | |
| 50 | 2500 | 1500 (1106) | – | – | – | – | 28.3 (9.67) | 28.3 (9.67) | |
| SP 240S‑MF2 | 28 | 2500 | 2500 (1844) | – | – | – | – | – | 30.5 (10.4) |
| 40 | 2500 | 2500 (1844) | – | – | – | – | – | 28.2 (9.64) | |
| 50 | 2500 | 2500 (1844) | – | – | – | – | – | 27.9 (9.53) | |
1) Граничное значение таблицы применяется к режиму S1 постоянной нагрузки (ON время > 60 % или > 20 мин) для максимальной температуры редуктора 90 °C (194 °F).
