Пластиковые световоды - Принадлежности для оптических датчиков

Пластиковые световоды - Принадлежности для оптических датчиков

Пластмассовые световоды применяются в сочетании с датчиками Opto-BERO типа K 30, K 31, K 35 и KL 40.

Дальность действия пластмассовых световодов зависит от датчиков Opto-BERO, с которыми они применяются.

Важнейшие преимущества:

  • минимальные габариты,
  • малые радиусы изгиба,
  • адаптируемость по длине,
  • видимый свет,
  • большое количество типов,
  • экономичность.

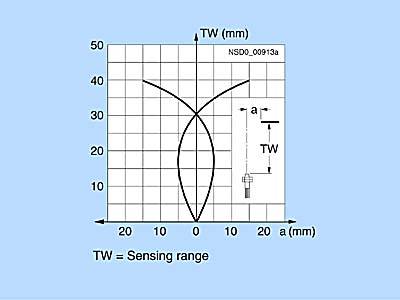

Typical shape of switching zone

Технические данные

Attenuation at 660 nm, max.

dB/m

0.4

Угол падения света, макс.



± 56°

Стандартная длина

м

2 ± 0.1

Радиус изгиба, мин.

мм

25

Нагрузка на растяжение, макс.

N

30

Материал накладки



Полиэтилен

Степень защиты





  • Головка датчика



IP67

  • Датчик



IP65

Диапазон температур

°C

–40 ... +75

Стойкость к растворителям



не стоек

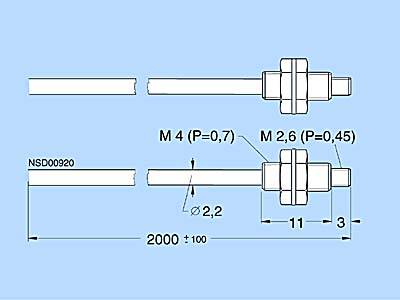

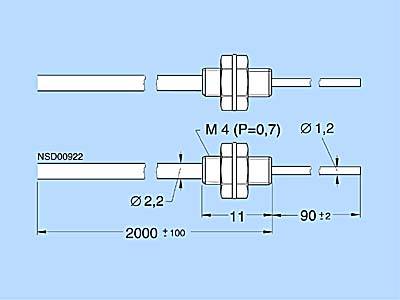

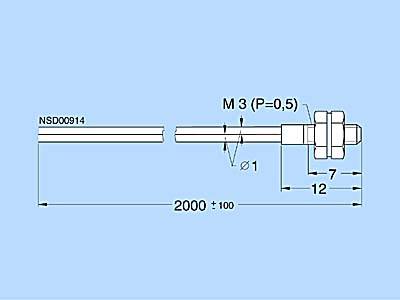

Чертеж

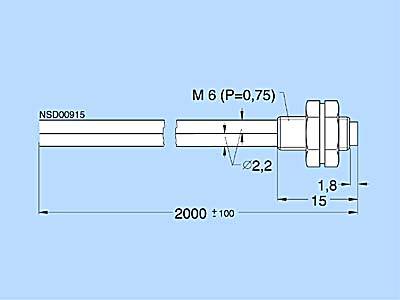

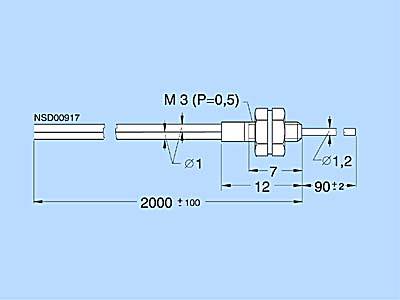

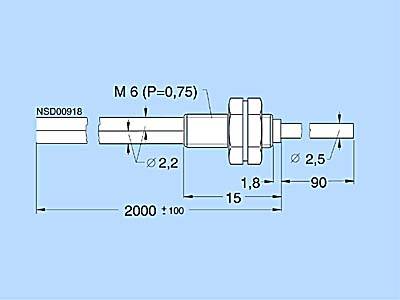

Пластичный оптоволоконный проводник для разбросанных датчиков

3RX7 001



3RX7 002



3RX7 004



3RX7 005

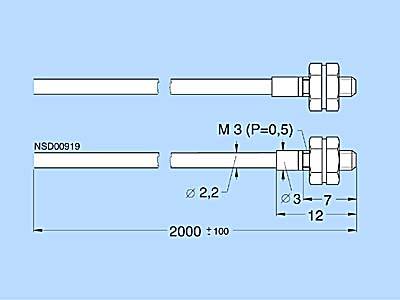

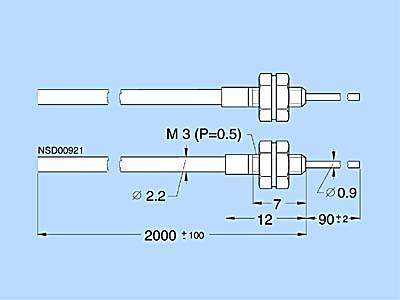

Пластичный оптоволоконный проводник для thru-beam датчиков

3RX7 006



3RX7 007



3RX7 008



3RX7 010

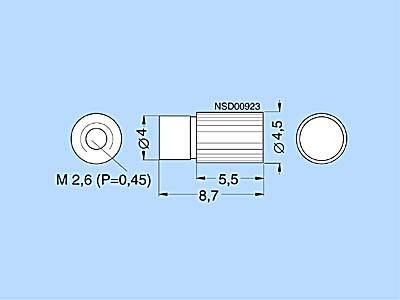

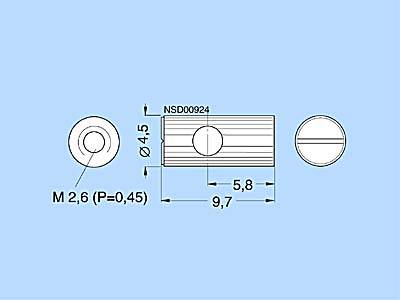

Предняя линза

3RX7 901



3RX7 902

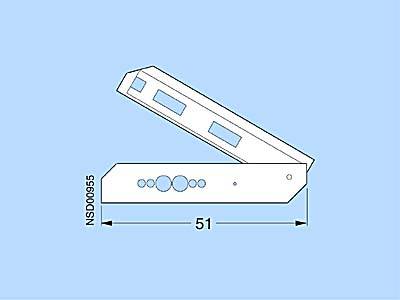

Режущий инструмент для оптоволоконного проводника

3RX7 918



Заказные данные

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
3RX7001ПРИНАДЛЕЖНОСТЬ ДЛЯ 3RG7013 ПЛАСТИКОВЫЙ ОПТОВОЛОКОННЫЙ ПРОВОДНИК 8MM; 2000MM МОЖЕТ БЫТЬ ОТРЕЗАН0.0543 - 5 недель (A)1
3RX7002ПРИНАДЛЕЖНОСТЬ ДЛЯ 3RG7013 ПЛАСТИКОВЫЙ ОПТОВОЛОКОННЫЙ ПРОВОДНИК 40MM; 2000MM МОЖЕТ БЫТЬ ОТРЕЗАН0.0663 - 5 недель (A)1
3RX7003ПРИНАДЛЕЖНОСТЬ ДЛЯ 3RG7013, ПЛАСТИКОВЫЙОПТОВОЛОКОННЫЙ ПРОВОДНИК 30MM, 2000MM МОЖЕТ БЫТЬ ОБРЕЗАН0.071по запросу (X)1
3RX7004ПРИНАДЛЕЖНОСТЬ ДЛЯ 3RG7013 ПЛАСТИКОВЫЙ ОПТОВОЛОКОННЫЙ ПРОВОДНИК 10MM; 2000MM МОЖЕТ БЫТЬ ОТРЕЗАН0.053по запросу (X)1
3RX7005ПРИНАДЛЕЖНОСТЬ ДЛЯ 3RG7013 ПЛАСТИКОВЫЙ ОПТОВОЛОКОННЫЙ ПРОВОДНИК 30MM; 2000MM МОЖЕТ БЫТЬ ОТРЕЗАН0.066по запросу (D)1
3RX7006ПРИНАДЛЕЖНОСТЬ ДЛЯ 3RG7013 ПЛАСТИКОВЫЙ ОПТОВОЛОКОННЫЙ ПРОВОДНИК 40MM; 2000MM МОЖЕТ БЫТЬ ОТРЕЗАН0.0653 - 5 недель (A)1
3RX7007ПРИНАДЛЕЖНОСТЬ ДЛЯ 3RG7013 ПЛАСТИКОВЫЙ ОПТОВОЛОКОННЫЙ ПРОВОДНИК 120MM; 2000MM МОЖЕТ БЫТЬ ОТРЕЗАН0.073 - 5 недель (A)1
3RX7008ПРИНАДЛЕЖНОСТЬ ДЛЯ 3RG7013 ПЛАСТИКОВЫЙ ОПТОВОЛОКОННЫЙ ПРОВОДНИК 40MM; 2000MM МОЖЕТ БЫТЬ ОТРЕЗАН0.071по запросу (D)1
3RX7010ПРИНАДЛЕЖНОСТЬ ДЛЯ 3RG7013 ПЛАСТИКОВЫЙ ОПТОВОЛОКОННЫЙ ПРОВОДНИК 100MM; 2000MM МОЖЕТ БЫТЬ ОТРЕЗАН0.07по запросу (D)1
3RX7012ПЛАСТИКОВОЕ ОПТОВОЛОКНО ДЛЯ ЛУЧЕВЫХ СЕНСОРОВ КРОССОВАЯ СЕКЦИЯ, ВОЛОКНО 16X0.25SQMM, ГОЛОВКА 20X10MM, ДЛИНА 2000MM, МОЖЕТ БЫТЬ ОБРЕЗАН0.14 - 6 недель (B)1
3RX7901ПРИНАДЛЕЖНОСТЬ ДЛЯ 3RG7012 ПЕРЕДНИЕ ЛИНЗЫ (1 ПАРА)0.0083 - 5 недель (A)1
3RX7902ПРИНАДЛЕЖНОСТЬ ДЛЯ 3RG7012 ПЕРЕДНИЕ ЛИНЗЫ 90ГРАДУСОВ, СОСТОИТ ИЗ 2 ШТУК0.007по запросу (D)1
3RX7918ПРИНАДЛЕЖНОСТЬ ДЛЯ 3RG7013 ОТРЕЗНОЙ ИНСТРУМЕНТ0.012по запросу (D)1
