При помощи модуля расширения клемм EB1 (Expansion Board 1) можно расширить число цифровых и аналоговых входов и выходов.

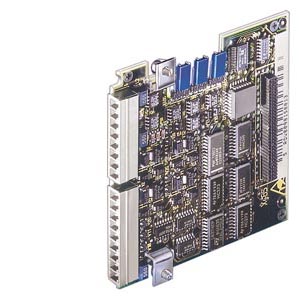

На модуле EB1 находятся:
Модуль расширения клемм EB1 встроен в бокс электроники через слот.
Модули LBA и ADB переставляются для монтажа.
На клеммной колодке находятся следующие подключения:
Массовые проводники защищены с помощью дросселя. Клемма 46 в установленном состоянии находится сверху.
Указания
Требуется внешнее питание 24-V. Оно должно быть рассчитано на ток цифровых выходов.
| Клемма | Обозначение | Назначение | Диапазон |
|---|---|---|---|
| 38 | M | Масса цифровая | 0 V |
| 39 | P24 ext. | Внешнее питание 24-V | 20 V до 33 V |
| 40 | DI1 | Цифровой вход 1 | 24 V, Ri = 4 kΩ |
| 41 | DI2 | Цифровой вход 2 | 24 V, Ri = 4 kΩ |
| 42 | DI3 | Цифровой вход 3 | 24 V, Ri = 4 kΩ |
| 43 | DI01 | Цифровой вход/выход 1 | В качестве входа: 24 V, 4 kΩ |
| 44 | DI02 | Цифровой вход/выход 2 |
|
| 45 | DI03 | Цифровой вход/выход 3 | В качестве выхода: |
| 46 | DI04 | Цифровой вход/выход 4 | Выходное напряжениеP24 внеш. 100 mA |
Сечение подключаемых проводов: 0,14 - 1,5 мм2 (AWG 16)
Клемма X481
На клеммной колодке находятся следующие подключения:
Массовые проводники защищены с помощью дросселя. Клемма 47 в установленном состоянии находится сверху.
| Клемма | Обозначение | Назначение | Диапазон |
|---|---|---|---|
| 47 | AO1 | Аналоговый выход 1 | ± 10 V, 5 mA |
| 48 | AO2 | Аналоговый выход 2 | ± 10 V, 5 mA |
| 49 | AOM | Масса аналоговая | 0 V |
| 50 | AI1P | Аналоговый вход 1 + | Напряжение : ± 10 V, 40 kΩ |
| 51 | AI1N | Аналоговый вход 1 - | Ток : ± 20 mA, 250 kΩ |
| 52 | AI2 | Аналоговый вход 2 | ± 10 V , 40 kΩ |
| 53 | AI3 | Аналоговый вход 3 | ± 10 V , 40 kΩ |
| 54 | AIM | Масса аналоговая | 0 V |
Сечение подключаемых проводов: 0,14 - 1,5 мм2 (AWG 16)
| Обзор | Схема подключения |
| бозначение | Величина |
|---|---|
| Цифровые входы | DI1, DI2, DI3 |
| 0 V (-33 V до + 5 V) |
| +24 V (13 V до 33 V) |
| 4 kΏ |
| 250 μs |
| нет |
| Двунаправленные цифровые входы/выходы | DIO1, DIO2, DIO3, DIO4 |
| В качестве входа |
|
| 0 V (-33 V до + 5 V) |
| + 24 V (13 V до 33 V) |
| 4 kΏ |
| В качестве выхода |
|
| < 2 V |
| > P24 ext. – 2,5 V |
| Аналоговый вход (дифференциальный) | AI1P, AI1N |
|
|
| Напряжения | ± 11 V |
| Тока | ± 20 mA |
|
|
| Напряжение | 40 kΩ относ. массы |
| Тока | 250 Ω относ. массы |
| 220 μs |
| 13 бит+ знак |
| Аналоговый выход (single ended) | AI2, AI3, AIM |
| ± 11 V |
| 40 kΩ относительно массы |
| 220 μs |
| 13 бит + знак |
| Аналоговый выход | AO1, AO2, AOM |
| ± 10 V |
| 40 kΩ относительно массы |
| 10 μs |
| 11 бит + знакк |
