 | Обзор |

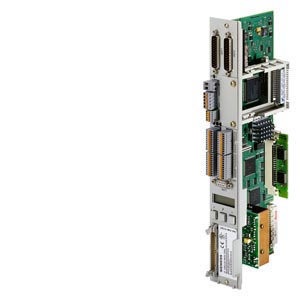

Плата управления SIMODRIVE 611 - универсальный HR Цифровые платы управления с аналоговым интерфейсом заданного значения или PROFIBUS DP SIMODRIVE 611 universal HR
SIMODRIVE 611 universal HR это платы управления с аналоговым интерфейсом заданного значения числа оборотов и опционным интерфейсом PROFIBUS DP, а также как вариант с функциональностью позиционирования и частотой двигателя до 1400 Гц для:
- синхронных двигателей: 1FT6, 1FK
- синхронных встраиваемых шпинделей 1FE1
- линейных электродвигателей: 1FN
- асинхронных двигателей: 1PH., 1LA с/без датчика
- двигателей иных производителей, если они подходят для режима преобразователя
Для 1-о осевых и 2-х осевых плат управления имеются опции, 2-х осевые исполнения могут использоваться и в 1-о осевых силовых модулях.
Следующие интерфейсные платы имеются на различных платах управления:
- резольвер переключаемое разрешение 14 / 12 битколичество пар полюсов 1 до 6; рабочая частота fG макс. до 108 Гц / 432 Гц 1) увеличение импульсов внутреннее 4096 / 16348 x количество пар полюсов
- инкрементальный датчик с сигналами sin/cos 1 Vpp до 65535 импульсов, fG макс. до 350 кГц, увеличение импульсов внутренне 2048 x импульсов
- абсолютный датчик с интерфейсом EnDat идентично датчику sin/cos 1 Vpp, плюс абсолютное положение через протокол EnDat.
Варианты:
Платы управления и опции см. заказные параметры.
Ввод в эксплуатацию привода осуществляется по выбору через 7-ми сегментную индикацию и клавиатуру на модуле, или через вспомогательную программу »SimoCom U« для PC под Windows 95/98/NT/2000/ME/XP. SimoCom U встроена в ADDM от версии 5.0 (см. A&D DataManagement и в Drive ES Basic от версии 5.1.
С помощью Drive ES из SIMATIC-Manager вспомогательная программа для ввода в эксплуатацию может вызываться через PROFIBUS и сохранение данных осуществляется в SIMATIC-Manager (см. Drive ES).
1) Частота датчика: fG = число оборотов x количество импульсов или пар полюсов/60.
Функции
| | Обзор |
Плата управления SIMODRIVE 611 - универсальный HR Функции (на ось, выбор):
- 2 аналоговых входа (14 бит)/выхода (8 бит) ± 10 В
- 4 цифровых входа/выхода, свободно параметрируемые
- переключаемый интерфейс датчика углового шага (WSG):
- вывод: инкрементальные прямоугольные, шаговые сигналы,имитация датчика двигателя через дифференциальные квадратурные сигналы A, B, R согласно RS 485, RS 422 (TTL). у датчиков sin/cos-1VPP: импульсы = sin/cos на обороту резольвера: 1024 / 4096 импульсов/пара полюсовколичество импульсов у резольвера и абсолютного датчика с EnDat:умножаемое число импульсов: 2:1, 1:1, 1:2, 1:4, 1:8
- ввод: инкрементальное шаговое заданное значение Xзад.квадратурные сигналы, дорожки A, B; до 2,5 МГцимпульсный сигнал/сигнал направления; до 5 МГцсигнал вперед-назад; до 5 МГц
- прямая вторая измерительная система, подключение у 2-х осевого модуля для оси А через ось В (в этом случае модуль может эксплуатироваться только как 1-о осевой модуль)
- резольвер, любое количество пар полюсов
- инкрементальный датчик sin/cos 1 VPP, 0 до 8388607 импульсов
- абсолютный датчик с интерфейсом EnDat
- интерфейс RS 232 / RS 485 (TTL) для подключения PC/PG для ввода в эксплуатацию с помощью вспомогательного ПО SimoCom U
- 4 блока данных двигателя на ось с возможностью сохранения, возможно переключение звезда-треугольник
- позиционирование длялинейной, модуло, круговой оси, ограничение рывка; команды: POSITIONIEREN, ENDLOS POS, NEG, WARTEN, SET/RESET, GOTO, FESTANSCHLAG, KOPPLUNG, переключение кадра с: ENDE, WEITER FLIEGEND, WEITER MIT HALT, WEITER EXTERN 64 блока данных на ось могут сохраняться в параметры. Все блоки могут вызываться и изменяться через опцию PROFIBUS DP. Через опционный модуль »Клеммовое расширение« блоки также могут вызываться в кодировке BCD.
Интеграция
| | Обзор |
Плата управления SIMODRIVE 611 - универсальный HR Обзор подключений SIMODRIVE 611 universal HR, резольвер
Для подключения экранов силовых кабелей необходимы пластины подключения экрана.
Силовые и сигнальные кабели при необходимости могут удлиняться или конфигурироваться с учетом максимальной длины. В таких случаях выбрать возможности подключения из „Техники соединения MOTION-CONNECT“ .
При использовании более одного промежуточного разъема в сигнальных кабелях макс. допустимая длина кабеля уменьшается на 2 м на разъем.
Обзор подключений SIMODRIVE 611 universal HR, абсолютный датчик/простой абсолютный датчик EnDat и инкрементальный датчик sin/cos 1 VPP
Технические данные
| | Обзор |
Плата управления SIMODRIVE 611 - универсальный HR |
| SIMODRVE 611 universal HRS управление по замкнутому контуру |
|
| 6SN1118-.NH01-0AA1 |
|
| 6SN1118-.NJ01-0AA1 |
|
| 6SN1118-.NK01-0AA1 |
|
| Опциональный модуль расширение |
|
| 6SN1114-0NA00-0AA0 |
|
| Опциональный модуль PROFIBUS DP |
|
| 6SN1114-0NB00-0AA2 |
|
| Опциональный модуль Motion Control с PROFIBUS DP |
|
| 6SN1114-0NB01-0AA1 |
| Разрешения, согласно с | cULus |
Заказные данные
| | Обзор |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6SN1114-0NA00-0AA0 | 752 | SIMODRIVE 611 UNIVERSAL ОПЦИОНАЛЬНЫЙ ВСТАВНОЙ МОДУЛЬ РАСШИРИТЕЛЬНЫЙ КЛЕММНЫЙ БЛОК, DI 24В, 8 DO 24В/500MA (MAX.), С РАЗДЕЛЕНИЕМ ПОТЕНЦИАЛОВ | 244.32 |
| 6SN1114-0NB01-0AA1 | 752 | SIMODRIVE 611 U, ОПЦ. МОДУЛЬ MOTION-CONTROL C МОДУЛЕМ PROFIBUS DP СТАНДАРТИЗОВАННЫМ, ВЕДОМЫМ, С СИНХРОНИЗАЦИЕЙ ТАКТА, ДО 2 ОСЕЙ, ЦИКЛИЧ. И AЦИКЛИЧ. ОБМЕН ДАННЫМИ СО СКОРОСТЬЮ ДО 12 МБОД | 359.93 |
| 6SN1118-0NH01-0AA1 | 752 | SIMODRIVE 611 UNIVERSAL HRS 2-ОСЕВОЙ ВСТАВНОЙ БЛОК РЕГУЛИРОВАНИЯ ИНКРЕМЕНТ. ДАТЧИК SIN/COS 1VPP АБСОЛЮТН. ДАТЧИК ENDAT ДАТЧИК ЗАДАННОГО ЗНАЧЕНИЯ СКОРОСТИ/ЧАСТОТЫ ВРАЩЕНИЯ/ВРАЩ. МОМЕНТА, С ВОЗМОЖНОСТЬЮ РАСШИРЕНИЯ ОПЦИОНАЛЬНЫМИ МОДУЛЯМИ | 1142.83 |
| 6SN1118-0NJ01-0AA1 | 752 | SIMODRIVE 611 U HR 1-ОСЕВОЙ ВСТАВНОЙ БЛОК РЕГУЛИРОВАНИЯ РЕЗОЛЬВЕР ЗАД. ЗНАЧЕНИЯ ЧАСТОТЫ ВРАЩЕНИЯ/ВРАЩАЮЩЕГО МОМЕНТА, С ВОЗМОЖНОСТЬЮ РАСШИРЕНИЯ ОПЦИОНАЛЬНЫМИ МОДУЛЯМИ | 719.86 |
| 6SN1118-0NK01-0AA1 | 752 | SIMODRIVE 611 U HR 2-ОСЕВОЙ ВСТАВНОЙ БЛОК РЕГУЛИРОВАНИЯ РЕЗОЛЬВЕР ЗАД. ЗНАЧ. ЧАСТОТЫ ВРАЩЕНИЯ/ВРАЩ. МОМЕНТА, С ВОЗМОЖНОСТЬЮ РАСШИРЕНИЯ ОПЦИОНАЛЬНЫМИ МОДУЛЯМИ | 1142.83 |
| 6SN1118-1NH01-0AA1 | 752 | SIMODRIVE 611 UNIVERSAL 2-ОСЕВОЙ ВСТАВНОЙ БЛОК РЕГУЛИРОВАНИЯ ИНКРЕМЕНТАЛЬНЫЙ ДАТЧИК SIN/COS 1VPP АБСОЛЮТНЫЙ ДАТЧИК ENDAT ДАТЧИК ЗАД. ЗНАЧ. СКОРОСТИ/ЧАСТОТЫ ВРАЩЕНИЯ/ВРАЩ. МОМЕНТА ВРАЩЕНИЯ ПОЗИЦИОНИР. С ВОЗМОЖНОСТЬЮ РАСШИРЕНИЯ ОПЦИОНАЛЬНЫМИ МОДУЛЯМИ | 1563.20 |
| 6SN1118-1NJ01-0AA1 | 752 | SIMODRIVE 611 U HR 1-ОСЕВОЙ ВСТАВНОЙ БЛОК РЕГУЛИРОВАНИЯ РЕЗОЛЬВЕР ЗАД. ЗНАЧ.ЧАСТОТЫ ВРАЩЕНИЯ/ВРАЩ. МОМЕНТА ПОЗИЦИОНИР. С ВОЗМОЖНОСТЬЮ РАСШИРЕНИЯ ОПЦИОНАЛЬНЫМИ МОДУЛЯМИ | 898.51 |
| 6SN1118-1NK01-0AA1 | 752 | SIMODRIVE 611 U HR 2-ОСЕВОЙ ВСТАВНОЙ БЛОК РЕГУЛИРОВАНИЯ РЕЗОЛЬВЕР ЗАД. ЗНАЧ. ЧАСТОТЫ ВРАЩЕНИЯ/ВРАЩ. МОМЕНТА ПОЗИЦИОНИР. С ВОЗМОЖНОСТЬЮ РАСШИРЕНИЯ ОПЦИОНАЛЬНЫМИ МОДУЛЯМИ | 1563.20 |
Аксессуары
| | Обзор |
Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки
| Заказной номер | PG | Описание продукта | Цена |
| 6FX50.2-2CA31-.... | 764 | СИГНАЛЬНЫЙ КАБЕЛЬ С РАЗЪЕМАМИ (ДАТЧИК СИГНАЛОВ НАПРЯЖЕНИЯ) 3X2X0,14+4X0,14+2X0,5+4X0.23 C UL/CSA, DESINA MOTION-CONNECT 500 DМАКС. = 9,9 ММ | 60.69 |
| 6FX50.2-2CF02-.... | 764 | СИГНАЛЬНЫЙ КАБЕЛЬ С РАЗЪЕМАМИ (РЕЗОЛЬВЕР В ДВИГАТЕЛЕ) 3X2X0,14 + 4X0,14 + 2X0,5 C UL/CSA, DESINA MOTION-CONNECT 500 DМАКС. = 9,3 ММ, ДЛИНА (М) = | 64.24 |
| 6FX50.2-2CG00-.... | 764 | СИГНАЛЬНЫЙ КАБЕЛЬ С РАЗЪЕМАМИ (810D/611D ДЛЯ ИНКР. ДАТЧИКА) 4X2X0,34 + 4X0,5 C UL/CSA, DESINA MOTION-CONNECT 500 DМАКС. = 9,3 ММ | 50.55 |
| 6FX50.2-2CH00-.... | 764 | СИГНАЛЬНЫЙ КАБЕЛЬ С РАЗЪЕМАМИ (ОТ 810D/611D ДЛЯ ДАТЧИКА ENDAT) 3X2X0,14+4X0,14+2X0,5 C UL/CSA, DESINA MOTION-CONNECT 500 DМАКС. = 9,3 ММ | 66.01 |
| 6FX50.2-2EQ10-.... | 764 | СИГНАЛЬНЫЙ КАБЕЛЬ С РАЗЪЕМАМИ (АБСОЛЮТНЫЙ ДАТЧИК В ДВИГАТЕЛЕ) 3X2X0,14+4X0,14+2X0,5+4X0.23 C UL/CSA, DESINA MOTION-CONNECT 500 DМАКС. = 9,9 ММ | 59.40 |
| 6FX80.2-2CA31-.... | 764 | СИГНАЛЬНЫЙ КАБЕЛЬ С ПОДГОТОВКОЙ (ДАТЧИК СИГНАЛОВ НАПРЯЖЕНИЯ) 3X2X0,14+4X0,14+2X0,5+4X0,22 C ВОЛОЧАЩИЙСЯ КАБЕЛЬ UL/CSA DESINA MOTION-CONNECT 800 DMAКС. = 9,9 ММ | 76.40 |
| 6FX80.2-2CF02-.... | 764 | СИГНАЛЬНЫЙ КАБЕЛЬ С РАЗЪЕМАМИ (РЕЗОЛЬВЕР В 1FK6) 3X2X0,14 + 4X0,14 + 2X0,5 C, ВОЛОЧАЩИЙСЯ, UL/CSA DESINA MOTION-CONNECT 800 ВНУТР. ЭКРАН ТАКЖЕ ПОДКЛЮЧЕН К КРУГЛОМУ ШТЕКЕРУ DМАКС. = 9,2 ММ, | 74.15 |
| 6FX80.2-2CG00-.... | 764 | СИГНАЛЬНЫЙ КАБЕЛЬ С РАЗЪЕМАМИ (810D/611D К ИНКР. ДАТЧИК) 4X2X0,34+4X0,5 C, ВОЛОЧАЩИЙСЯ, UL/CSA DESINA MOTION-CONNECT 800 DМАКС. = 9,3 ММ, | 57.04 |
| 6FX80.2-2CH00-.... | 764 | СИГНАЛЬНЫЙ КАБЕЛЬ С РАЗЪЕМАМИ (ОТ 810D/611D К ДАТЧИКУ ENDAT) 3X2X0,14+4X0,14+2X0,5 C, ВОЛОЧАЩИЙСЯ, UL/CSA DESINA MOTION-CONNECT 800 DМАКС. = 9,2 ММ, | 76.40 |
| 6FX80.2-2EQ10-.... | 764 | СИГНАЛЬНЫЙ КАБЕЛЬ С РАЗЪЕМАМИ (АБСОЛЮТНЫЙ ДАТЧИК В ДВИГАТЕЛЕ) 3X2X0,14+4X0,14+2X0,5+4X0,22 C, ВОЛОЧАЩИЙСЯ, UL/CSA DESINA MOTION-CONNECT 800 DМАКС. = 9,9 ММ, | 76.28 |
| 9AK1014-1AA00 | 4C7 | HAND-HELD SET VALUE ENCODER FOR SERVICE AND INSTALLATION OF SIMODRIVE 611 MODULES | 474.95 |
