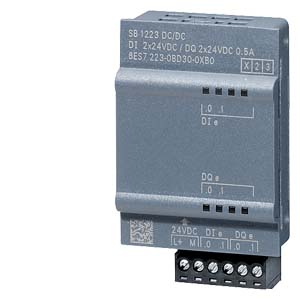

Платы ввода/вывода SB 1223

Разделы

Платы ввода/вывода SB 1223
  • Сигнальный модуль с дополнительными каналами ввода-вывода дискретных сигналов для центральных процессоров программируемых контроллеров SIMATIC S7-1200.
  • Непосредственная установка в специальный отсек центрального процессора.




Область применения

Платы ввода/вывода SB 1223

Сигнальный модуль SB 1223 ввода-вывода дискретных сигналов позволяет:

  • Подключать к контроллеру датчики дискретного действия.
  • Формировать выходные дискретные сигналы контроллера.




Дизайн

Платы ввода/вывода SB 1223

Сигнальная плата устанавливаются в специальный отсек на фронтальной панели всех типов центральных процессоров S7-1200.

  • Монтаж: Сигнальная плата устанавливаются в специальный отсек на фронтальной панели центрального процессора SIMATIC S7-1200, фиксируется в нем и подключается к электрическим цепям контроллера.
  • Монтажные размеры центрального процессора остаются неизменными.
  • Наличие съемного терминального блока, упрощающего выполнение монтажных работ и ускоряющего выполнение операций замены сигнальной платы.




Функции

Платы ввода/вывода SB 1223

Модули SB 1223 выполняют преобразование:

  • входных дискретных сигналов контроллера в его внутренние логические сигналы и
  • внутренних логических сигналов контроллера в его выходные дискретные сигналы с соответствующими параметрами.




Технические данные

Платы ввода/вывода SB 1223



6ES7223-0BD30-0XB0

6ES7223-3AD30-0XB0

6ES7223-3BD30-0XB0

Описание продукта

SB 1223 DI2/DQ, =24 В, до 30 кГц

SB 1223 DI2/DQ, =5 В, до 200 кГц

SB 1223 DI2/DQ, =24 В, до 200 кГц

Напряжение питания







Номинальное значение






  • нижний допустимый предел (постоянный ток)

20.4 В




  • верхний допустимый предел (постоянный ток)

30 В





Цепь питания датчиков/ нагрузки






  • потребляемый ток, не более

4 мА на канал без учета тока, потребляемого датчиком/ нагрузкой

4 мА на канал без учета тока, потребляемого датчиком/ нагрузкой

4 мА на канал без учета тока, потребляемого датчиком/ нагрузкой

Потребляемый ток







От внутренней шины контроллера =5 В, типовое значение

50 мА

50 мА

50 мА

Потребляемая мощность







Типовое значение

1 Вт

1 Вт

1 Вт

Дискретные входы







Количество входов

2

2

2
  • количество групп входов

1

1

1

Количество одновременно опрашиваемых входов






  • любое монтажное положение






    • при температуре до 40 °C

2

2

2

Входная характеристика типа 1 по IEC 1131

Есть

Есть

Есть

Входное напряжение






  • номинальное значение

=24 В

=5 В

=24 В
  • сигнала низкого уровня

0 ... 5 В



0 ... 5 В
  • сигнала высокого уровня

15 ... 30 В



15 ... 30 В

Входной ток






  • сигнала низкого уровня, не более

1 мА

3 мА

2 мА
  • сигнала высокого уровня, не менее



6 мА

5.8 мА
  • сигнала высокого уровня, типовое значение

0.5 A



14 мА

Задержка распространения входного сигнала при номинальном значении входного напряжения






  • для стандартных входов






    • настройка

Есть; 0.2, 0.4, 0.8, 1.6, 3.2, 6.4 или 12.8 мс, выбирается для группы входов

Есть; 0.2, 0.4, 0.8, 1.6, 3.2, 6.4 или 12.8 мс, выбирается для группы входов

Есть; 0.2, 0.4, 0.8, 1.6, 3.2, 6.4 или 12.8 мс, выбирается для группы входов
    • время переключения от низкого к высокому уровню, не более

2 мкс

2 мкс

2.5 мкс
    • время переключения от высокого к низкому уровню, не более

10 мкс




  • для входов прерываний






    • настройка

Есть

Есть

Есть
  • для входов счетчиков/ технологических функций






    • настройка

Есть

Есть

Есть

Длина кабеля, не более






  • экранированного

500 м

50 м

50 м
  • обычного

300 м





Дискретные выходы







Количество выходов

2

2

2
  • количество групп выходов 

1

1

1

Защита от коротких замыканий

Нет

Нет

Нет

Коммутационная способность выходов






  • при активной нагрузке, не более

0.5 A

0.1 A

0.1 A
  • при ламповой нагрузке, не более

5 Вт





Выходное напряжение






  • номинальное значение

=24 В

=5 В

=24 В
  • сигнала низкого уровня, не более

0.1 В при нагрузке 10 кОм

0.4 В

0.1 В при нагрузке 10 кОм
  • сигнала высокого уровня, не менее

20 В



20 В
  • сигнала высокого уровня, не более



6 В



Выходной ток






  • сигнала высокого уровня, номинальное значение

0.5 A

0.1 A

0.1 A
  • сигнала высокого уровня, не более



0.11 A


  • сигнала низкого уровня, не более

10 мкА



10 мкА

Сопротивление нагрузки






  • верхний предел

0.6 Ом

5 Ом

10 Ом

Длина кабеля, не более






  • экранированного

500 м

50 м

50 м
  • обычного

150 м





Прерывания/ диагностика, состояния







Прерывания






  • прерывания

Есть

Есть

Есть

Диагностика






  • диагностические функции

Есть

Есть

Есть

Степень защиты







IP 20

Есть

Есть

Есть

Механические характеристики







Материал корпуса (фронтальная панель)






  • пластик

Есть

Есть

Есть

Габариты и масса







Габариты






  • ширина

38 мм

38 мм

38 мм
  • высота

62 мм

62 мм

62 мм
  • глубина

21 мм

21 мм

21 мм

Масса






  • масса, приблизительно

40 г

40 г

40 г






Дальнейшая информация

Платы ввода/вывода SB 1223
Брошюры

Информационные материалы для загрузки можно найти в Internet по адресу:

http://www.siemens.com/simatic/printmaterial




Заказные данные

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6ES7223-0BD30-0XB0212SIMATIC S7-1200, СИСТЕМНАЯ ПЛАТА ДИСКРЕТНОГО ВВОДА/ВЫВОДА SB 1223, 2 DI / 2 DO, 2 DI =24 В/2 DO =24 В 55.12
6ES7223-3AD30-0XB0212SIMATIC S7-1200, СИГНАЛЬНАЯ ПЛАТА ДИСКРЕТНОГО ВВОДА/ВЫВОДА SB 1223, 2DI/DQ, =5В 200КГЦ 55.12
6ES7223-3BD30-0XB0212SIMATIC S7-1200, СИГНАЛЬНАЯ ПЛАТА ДИСКРЕТНОГО ВВОДА/ВЫВОДА SB 1223, 2DI/DQ, =24В 200КГЦ 55.12




Аксессуары

Цена на сайте указана розничная в ЕВРО без учета НДС.Для уточнения цены и размера предоставляемой скидки - звоните или присылайте заявки

Заказной номерPGОписание продуктаЦена
6ES7292-1BF30-0XA0212SIMATIC S7-1200, ЗАПЧАСТЬ - ТЕРМИНАЛЬНЫЙ БЛОК ВВОДА/ВЫВОДА, ЗОЛОЧЁНЫЙ, ДЛЯ СИГНАЛЬНЫХ ПЛАТ (4 ШТ. С 6 ВИНТАМИ КАЖДЫЙ) 22.05
6ES7298-8FA30-8AH0212SIMATIC S7-1200, СИСТЕМНОЕ РУКОВОДСТВО ДЛЯ S7-1200, НЕМЕЦКИЙ ЯЗЫК 38.90
6ES7298-8FA30-8AQ0212SIMATIC S7-1200, РУКОВОДСТВО «ПРОСТАЯ РАБОТА С S7-1200», НЕМЕЦКИЙ ЯЗЫК 38.90
6ES7298-8FA30-8BH0212SIMATIC S7-1200, СИСТЕМНОЕ РУКОВОДСТВО ДЛЯ S7-1200, АНГЛИЙСКИЙ ЯЗЫК 38.90
6ES7298-8FA30-8BQ0212SIMATIC S7-1200, РУКОВОДСТВО «ПРОСТАЯ РАБОТА С S7-1200», АНГЛИЙСКИЙ ЯЗЫК 38.90
6ES7298-8FA30-8CH0212SIMATIC S7-1200, СИСТЕМНОЕ РУКОВОДСТВО ПО S7-1200, ФРАНЦУЗСКИЙ ЯЗЫК 38.90
6ES7298-8FA30-8CQ0212SIMATIC S7-1200, РУКОВОДСТВО «ПРОСТАЯ РАБОТА С S7-1200», ФРАНЦУЗСКИЙ ЯЗЫК 38.90
6ES7298-8FA30-8DH0212SIMATIC S7-1200, СИСТЕМНОЕ РУКОВОДСТВО ПО S7-1200, ИСПАНСКИЙ ЯЗЫК 38.90
6ES7298-8FA30-8DQ0212SIMATIC S7-1200, РУКОВОДСТВО «ПРОСТАЯ РАБОТА С S7-1200», ИСПАНСКИЙ ЯЗЫК 38.90
6ES7298-8FA30-8EH0212SIMATIC S7-1200, СИСТЕМНОЕ РУКОВОДСТВО ПО S7-1200, ИТАЛЬЯНСКИЙ ЯЗЫК 38.90
6ES7298-8FA30-8EQ0212SIMATIC S7-1200, РУКОВОДСТВО «ПРОСТАЯ РАБОТА С S7-1200», ИТАЛЬЯНСКИЙ ЯЗЫК 38.90
6ES7298-8FA30-8KH0212SIMATIC S7-1200, СИСТЕМНОЕ РУКОВОДСТВО ПО S7-1200, КИТАЙСКИЙ ЯЗЫК 38.90
6ES7298-8FA30-8KQ0212SIMATIC S7-1200, РУКОВОДСТВО «ПРОСТАЯ РАБОТА С S7-1200», КИТАЙСКИЙ ЯЗЫК 38.90
