PM240 Силовые модули

Разделы

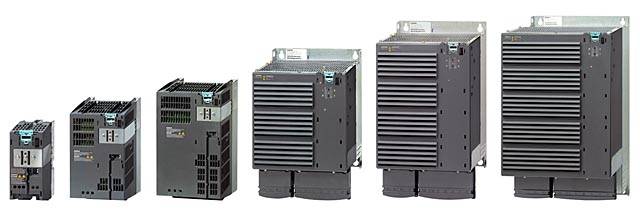

PM240 Силовые модули - Силовые модули

PM240 Силовые модули - Силовые модули

Силовые модули PM240 характеризуются интегрированным прерывателем тормоза, к которому может быть подключен внешний тормозной резистор через клеммы DC-P/R1 и R2 (смотри компоненты сети DC).

Емкость сети DC такая, что силовой модуль PM240 обеспечивает достаточный диапазон регулирования для сетевого напряжения DC и может просто управлять такими задачами, как кинетическая буферизация (поддержание сетевого напряжения DC благодаря положительной обратной связи кинетической энергии, получаемой в результате нагрузки, с сетью DC) или управляемое безопасное торможение после сбоя электропитания с использованием кинетической энергии, получаемой в результате нагрузки. Кроме того, этим методом можно электрически разъединить несколько силовых модулей PM240.

Силовой модуль PM240 также предназначен для задач, требующих особой безопасности. Вместе с безопасным блоком управления привод может быть превращен в устройство Safety Integrated (смотри раздел про блоки управления).

Допустимые длины кабелей между преобразователем и двигателем ограничиваются в зависимости от типа кабеля. Более длинные кабели могут использоваться, если подключены выходные дроссели (смотри раздел про силовые компоненты со стороны нагрузки).

Имеются сетевые дроссели для минимизации помех в системе (смотри компоненты со стороны сети).

Размер корпуса FSA силового модуля PM240 поставляется только без интегрированного сетевого фильтра класса A. Поэтому поставляются базовый фильтр для соответствия классу A и другой для соответствия классу B (смотри компоненты со стороны сети).

Размеры корпуса FSB и FSC силового модуля PM240 поставляются как с, так и без интегрированного сетевого фильтра класса A. Для соответствия классу B силовые модули PM240 с интегрированным сетевым фильтром класса A должны быть дополнительно оборудованы базовым фильтром класса B (смотри компоненты со стороны сети).

Силовые модули с интегрированным сетевым фильтром класса A подходят только для подключения к системам электропитания TN. Силовые модули без интегрированного сетевого фильтра могут быть подключены к заземленным (TN, TT) и к незаземленным (IT) системам электропитания.

Интеграция

Силовые модули PM240 осуществляют коммуникацию с блоком управления через интерфейс PM-IF.

Силовые модули PM240 имеют следующие интерфейсы в качестве стандарта:

  • Подключения к сети DC DC P/R1 и DC N
  • Клеммы DC P/R1 и R2 для подключения внешнего тормозного резистора
  • Интерфейс PM IF для подключения силового модуля PM240 и блока управления. Силовой модуль PM240 также подает электропитание на блок управления с помощью интегрированного блока питания
  • Подключение к двигателю с помощью винтовых клемм или контактов
  • Схема управления для безопасного тормозного реде или тормозного реле для контроля над удерживающим тормозом
  • 2 x PE подключения (защитное заземление)

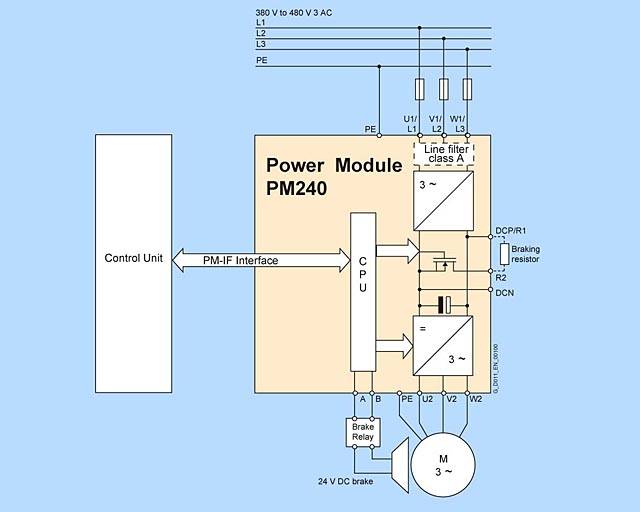

Диаграмма подключения klz силового модуля PM240

Многие системные компоненты силовых модулей PM240 предназначены в качестве базовых компонентов, т.е. компонент монтируется на базовой плите, а силовой модуль PM240 – над ним в малогабаритной конструкции. Друг над другом можно смонтировать до двух базовых компонентов.

Следующие силовые компоненты со стороны сети, компоненты сети DC и силовые компоненты со стороны нагрузки предназначены в качестве базовых компонентов в соответствие с размерами корпуса:



Размер



FSA

FSB

FSC

FSD

FSE

FSF

Силовые компоненты со стороны сети

Сетевой фильтр класса A

✓











Сетевой фильтр класса B

✓

✓

✓







Сетевые дроссели

✓

✓

✓

✓

✓



Компоненты сети DC

Тормозные резисторы

✓

✓









Силовые компоненты со стороны нагрузки

Выходные дроссели (дроссели двигателя)

✓

✓

✓







Следующая диаграмма показывает базовое расположение силового модуля PM240 с сетевым дросселем в качестве базового компонента. Дроссели со стороны сети имеют клеммы, а дроссели со стороны силового модуля – готовые кабели. В конечной позиции установки питающие клеммы находятся сверху корпуса размером FSA до FSC и снизу корпуса размером FSD до FSE.

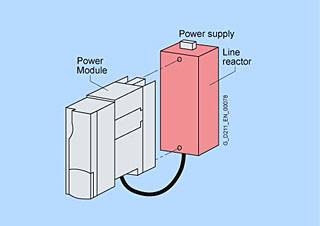

Базовое расположение силового модуля PM240 с сетевым дросселем в качестве базового компонента

Если на корпусе размером FSA в дополнении к сетевому дросселю установлен сетевой фильтр, то компоненты должны располагаться так, как показано ниже на диаграмме. В этом случае подключения электропитания расположены снизу.

Силовые модули с размером корпуса FSB и выше поставляются с интегрированными сетевыми фильтрами, тогда внешний сетевой фильтр не требуется.

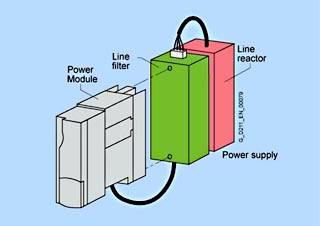

Силовой модуль PM240 с размером корпуса FSA с сетевым дросселем и сетевым фильтром

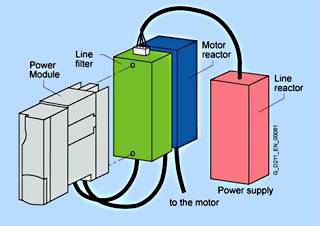

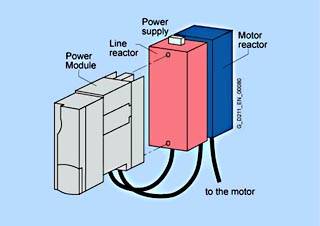

Силовой модуль PM240 с размером корпуса FSA с сетевым дросселем и дросселем двигателя

Для конфигураций, требующих более двух базовых системных компонентов, например, сетевой дроссель + дроссель двигателя + тормозной резистор отдельные компоненты должны монтироваться сбоку от силовых модулей. В этом случае сетевые дроссели и дроссели двигателя должны инсталлироваться под силовым модулем м сбоку от тормозного резистора.



Технические данные

 Основные технические данные

Рабочее напряжение системы

3 AC 380 В дo 480 В ± 10%

Входная частота

47 Гц до 63 Гц

Выходная частота

0 Гц до 650 Гц

Коэффициент мощности

0,95

КПД преобразователя

95% дo 97%

Способность к перегрузкам


  • Высокая перегрузка
    (HO)

1.5 x номинальный выходной ток (т.е. 150% перегрузки) в течение 57 с со временем цикла 300 с
2 × номинальный выходной ток (т.е. 200% перегрузки) в течение 3 с со временем цикла 300 с
  • Небольшая перегрузка (LO)

1.1 x номинальный выходной ток (т.е. 110% перегрузки) в течение 57 с со временем цикла 300 с
1.5 × номинальный выходной ток (т.е. 140% перегрузки) в течение 3 с со временем цикла 300 с

Электромагнитная совместимость

Имеется опционный сетевой фильтр класса A или B, соответствующий EN 55011

Возможные методы торможения
  • Торможение подачей DC
  • Смешанное торможение
  • Динамичное торможение с помощью интегрированного прерывателя тормоза

Класс защиты

IP20

Рабочая температура


  • Высокая перегрузка
    (HO)

0 °C дo + 50 °C (32 °F дo 122 °F)
  • Небольшая перегрузка
    (LO)

0 °C дo + 40 °C (32 °F дo 104 °F)

Температура хранения

– 40 °C дo + 70 °C (– 40 °F дo + 158 °F)

Относительная влажность

< 95% RH, без образования конденсата

Охлаждение

Внутренний вентилятор, силовые части с увеличенным воздушным охлаждением с помощью встроенных вентиляторов

Высота установки над уровнем моря

До 1000 м над уровнем моря без снижения номинальных значений

Функции защиты
  • Пониженное напряжение
  • Перенапряжение
  • Перегрузка
  • Неправильное заземление
  • Короткое замыкание
  • Предотвращение снижения скорости
  • Защита от блокировки двигателя
  • Перегрев двигателя
  • Перегрев преобразователя
  • Блокировка параметров

Соответствие стандартам

UL, cUL, CE, c-tick

CE маркировка

В соответствии с директивой по низкому напряжению 73/23/EEC и директивой по механическому оборудованию 98/37/EC

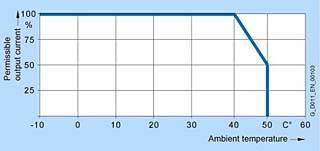

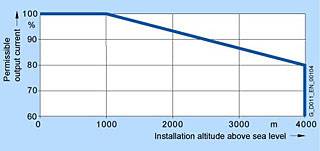

Данные снижения номинальных значений

Импульсная частота

Питающее напряжение

Выходная мощность при высокой перегрузке (HO)

Выходной ток в A при частоте переключения



кВт

л.с.

4 кГц

6 кГц

8 кГц

10 кГц

12 кГц

14 кГц

16 кГц

400 В 3 AC

0,37

0,50

1,3

1,1

0,9

0,8

0,7

0,6

0,5

0,55

0,75

1,7

1,4

1,2

1,0

0,9

0,8

0,7

0,75

1,0

2,2

1,9

1,5

1,3

1,1

1,0

0,9

1,1

1,5

3,1

2,6

2,2

1,9

1,6

1,4

1,2

1,5

2,0

4,1

3,5

2,9

2,5

2,1

1,8

1,6

2,2

3,0

5,9

5,0

4,1

3,5

3,0

2,7

2,4

3,0

4,0

7,7

6,5

5,4

4,6

3,9

3,5

3,1

4,0

5,0

10,2

8,7

7,1

6,1

5,1

4,6

4,1

5,5

7,5

13,2

11,2

9,2

7,9

6,6

5,9

5,3

7,5

10

19,0

16,2

13,3

11,4

9,5

8,6

7,6

11,0

15

26,0

22,1

18,2

15,6

13,0

11,7

10,4

15,0

20

32,0

27,2

22,4

19,2

16,0

14,4

12,8

18,5

25

38,0

32,3

26,6

22,8

19,0

17,1

15,2

22,0

30

45,0

38,3

31,5

27,0

22,5

20,3

18,0

30,0

40

62,0

52,7

43,4

37,2

31,0

27,9

24,8

37,0

50

75,0

63,8

52,5

45,0

37,5

33,8

30,0

45,0

60

90,0

76,5

63,0

54,0

45,0

40,5

36,0

55,0

75

110,0

93,5

77,0

66,0

55,0

49,5

44,0

75,0

100

145,0

123,3

101,5

87,0

72,5

65,3

58,0

Окружающая температура

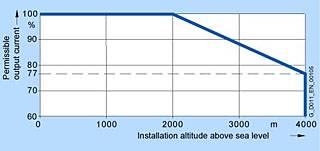

Высота установки над уровнем моря





Питающее напряжение

Силовые модули PM240

3 AC 380 В дo 480 В

6SL3224‑0BE13‑7UA0

6SL3224‑0BE15‑5UA0

6SL3224‑0BE17‑5UA0

6SL3224‑0BE21‑1UA0

6SL3224‑0BE21‑5UA0

Номинальный выходной ток In

A

1,3

1,7

2,2

3,1

4,1

Ток базовой нагрузки IH

A

1,1

1,5

1,9

2,7

3,6

Макс. выходной ток Imax

A

2,6

3,4

4,4

6,2

8,2

Ном. мощность на базе Irated

кВт

0,37

0,55

0,75

1,1

1,5

Ном. мощность на базе IH

кВт

0,37

0,55

0,75

1,1

1,5

Ном. импульсная частота

кГц

4

4

4

4

4

КПД η



0,95

0,95

0,95

0,95

0,95

Потери мощности

уВт

Скоро доступно

Скоро доступно

Скоро доступно

Скоро доступно

Скоро доступно

Требования к охлаждающему воздуху

м 3 /s

0,005

0,005

0,005

0,005

0,005

Уровень звука

дБ(A)

Скоро доступно

Скоро доступно

Скоро доступно

Скоро доступно

Скоро доступно

Питание 24 В DC для блока управления

A

1,0

1,0

1,0

1,0

1,0

Номинальный входной ток 1)










  • с сетевым дросселем

A

1,4

1,8

2,3

3,2

4,3
  • без сетевого дросселя

A

1,7

2,1

2,6

3,9

4,9

Макс. длина кабеля к тормозному резистору

м

15

15

15

15

15

Подключение к сетевому питанию
U1/L1, V1/L2, W1/L3



Винтовые клеммы для кабеля сечением от 1,0 дo 2,5 мм2

Винтовые клеммы для кабеля сечением от 1,0 дo 2,5 мм2

Винтовые клеммы для кабеля сечением от 1,0 дo 2,5 мм2

Винтовые клеммы для кабеля сечением от 1,0 дo 2,5 мм2

Винтовые клеммы для кабеля сечением от 1,0 дo 2,5 мм2

Подключение двигателя
U2, V2, W2



Винтовые клеммы для кабеля сечением от 1,0 дo 2,5 мм2

Винтовые клеммы для кабеля сечением от 1,0 дo 2,5 мм2

Винтовые клеммы для кабеля сечением от 1,0 дo 2,5 мм2

Винтовые клеммы для кабеля сечением от 1,0 дo 2,5 мм2

Винтовые клеммы для кабеля сечением от 1,0 дo 2,5 мм2

Подключение сети DC для тормозного резистора
DCP/R1, DCN, R2



Винтовые клеммы для кабеля сечением от 1,0 дo 2,5 мм2

Винтовые клеммы для кабеля сечением от 1,0 дo 2,5 мм2

Винтовые клеммы для кабеля сечением от 1,0 дo 2,5 мм2

Винтовые клеммы для кабеля сечением от 1,0 дo 2,5 мм2

Винтовые клеммы для кабеля сечением от 1,0 дo 2,5 мм2

PE подключение



На корпусе винтом M4

На корпусе винтом М4

На корпусе винтом M4

На корпусе винтом M4

На корпусе винтом M4

Макс. длина кабеля двигателя2)

м

50 (экран.)

100 (неэкран.)

50 (экран.)

100 (неэкран.)

50 (экран.)

100 (неэкран.)

50 (экран.)

100 (неэкран.)

50 (экран.)

100 (неэкран.)

Класс защиты



IP20

IP20

IP20

IP20

IP20

Ширина

мм (дюйм)

73

73

73

73

73

Высота

мм (дюйм)

173

173

173

173

173

Глубина










  • PM240 без управляющего модуля

мм (дюйм)

145

145

145

145

145
  • PM240 с управляющим модулем

мм (дюйм)

210

210

210

210

210

Размер



FSA

FSA

FSA

FSA

FSA

Вес, прибл.

кг

1,1

1,1

1,1

1,1

1,1

1) Входной ток зависит от нагрузки на двигатель и входного полного сопротивления сети. Входные токи применяются к нагрузке, представляющей номинальную мощность (на базе Irated) для входного полного сопротивления сети, относящегося к uk = 1%.

2) Макс. длина кабеля двигателя 25 м (экранированного) для силовых модулей PM240 с интегрированным сетевым фильтром для соблюдения предельных значений EN 61800-3 категория C2.



Питающее напряжение

Силовые модули PM240

3 AC 380 В дo 480 В

6SL3224‑0BE22‑2UA0

6SL3224‑0BE22‑2UA0

6SL3224‑0BE23‑0UA0

6SL3224‑0BE23‑0AA0

6SL3224‑0BE24‑0UA0

6SL3224‑0BE24‑0AA0

6SL3224‑0BE25‑5UA0

6SL3224‑0BE25‑5AA0

6SL3224‑0BE27‑5UA0

6SL3224‑0BE27‑5AA0

Номинальный выходной ток In

A

5,9

7,7

10,2

18

25

Ток базовой нагрузки IH

A

5,2

6,8

9,1

14

21

Макс. выходной ток Imax

A

11,8

15,4

20,4

26,4

38

Ном. мощность на базе Irated

кВт

2,2

3

4

7,5

11

Ном. мощность на базе IH

кВт

2,2

3

4

5,5

7,5

Ном. импульсная частота

кГц

4

4

4

4

4

КПД η



0,95

0,95

0,95

0,95

0,95

Потери мощности

кВт

Скоро доступно

Скоро доступно

Скоро доступно

Скоро доступно

Скоро доступно

Требования к охлаждающему воздуху

м 3 /s

0,009

0,009

0,009

0,038

0,038

Уровень звука

дБ(A)

Скоро доступно

Скоро доступно

Скоро доступно

Скоро доступно

Скоро доступно

Питание 24 В DC для блока управления

A

1,0

1,0

1,0

1,0

1,0

Номинальный входной ток 1)










  • с сетевым дросселем

A

6,1

8

10,4

18,7

26
  • без сетевого дросселя

A

7,6

10,2

13,4

21,9

31,5

Макс. длина кабеля к тормозному резистору

м

15

15

15

15

15

Подключение к сетевому питанию
U1/L1, V1/L2, W1/L3



Винтовые клеммы для кабеля диаметром от 1,0 дo 6 мм2

Винтовые клеммы для кабеля диаметром от 1,0 дo 6 мм2

Винтовые клеммы для кабеля диаметром от 1,0 дo 6 мм2

Винтовые клеммы для кабеля диаметром от 2.5 дo 10 мм2

Винтовые клеммы для кабеля диаметром от 2.5 дo 10 мм2

Подключение двигателя
U2, V2, W2



Винтовые клеммы для кабеля диаметром от 1,0 дo 6 мм2

Винтовые клеммы для кабеля диаметром от 1,0 дo 6 мм2

Винтовые клеммы для кабеля диаметром от 1,0 дo 6 мм2

Винтовые клеммы для кабеля диаметром от 2.5 дo 10 мм2

Винтовые клеммы для кабеля диаметром от 2.5 дo 10 мм2

Подключение сети DC для тормозного резистора
DCP/R1, DCN, R2



Винтовые клеммы для кабеля диаметром от 1,0 дo 6 мм2

Винтовые клеммы для кабеля диаметром от 1,0 дo 6 мм2

Винтовые клеммы для кабеля диаметром от 1,0 дo 6 мм2

Винтовые клеммы для кабеля диаметром от 2.5 дo 10 мм2

Винтовые клеммы для кабеля диаметром от 2.5 дo 10 мм2

PE подключение



На корпусе винтом M5

На корпусе винтом M5

На корпусе винтом M5

На корпусе винтом M5

На корпусе винтом M5

Макс. длина кабеля двигателя2)

м

50 (экран.)

100 (неэкран.)

50 (экран.)

100 (неэкран.)

50 (экран.)

100 (неэкран.)

50 (экран.)

100 (неэкран.)

50 (экран.)

100 (неэкран.)

Класс защиты



IP20

IP20

IP20

IP20

IP20

Ширина

мм (дюйм)

153

153

153

189

189

Высота

мм (дюйм)

270

270

270

334

334

Глубина










  • PM240 без управляющего модуля

мм (дюйм)

165

165

165

185

185
  • PM240 с управляющим модулем

мм (дюйм)

230

230

230

250

250

Размер



FSB

FSB

FSB

FSC

FSC

Вес, прибл.

кг

4,0

4,0

4,0

7,0

7,0

1) Входной ток зависит от нагрузки на двигатель и входного полного сопротивления сети. Входные токи применяются к нагрузке, представляющей номинальную мощность (на базе Irated) для входного полного сопротивления сети, относящегося к uk = 1%.

2) Макс. длина кабеля двигателя 25 м (экранированного) для силовых модулей PM240 с интегрированным сетевым фильтром для соблюдения предельных значений EN 61800-3 категория C2.



Питающее напряжение

Силовые модули PM240

3 AC 380 В дo 480 В

6SL3224‑0BE31‑1UA0

6SL3224‑0BE31‑1AA0

6SL3224‑0BE31‑5UA0

6SL3224‑0BE31‑5AA0

6SL3224‑0BE31‑8UA0

6SL3224‑0BE31‑8AA0

6SL3224‑0BE32‑2UA0

6SL3224‑0BE32‑2AA0

6SL3224‑0BE33‑0UA0

6SL3224‑0BE33‑0AA0

Номинальный выходной ток In

A

32

38

45

60

75

Ток базовой нагрузки IH

A

27

33

40

48

65

Макс. выходной ток Imax

A

52

64

76

90

124

Ном. мощность на базе Irated

кВт

15

18,5

22

30

37

Ном. мощность на базе IH

кВт

11

15

18,5

22

30

Ном. импульсная частота

кГц

4

4

4

4

4

КПД η



0,95

0,95

0,95

0,95

0,95

Потери мощности

кВт

Скоро доступно

Скоро доступно

Скоро доступно

Скоро доступно

Скоро доступно

Требования к охлаждающему воздуху

м 3 /s

0,038

0,022

0,022

0,039

0,022

Уровень звука

дБ(A)

Скоро доступно

Скоро доступно

Скоро доступно

Скоро доступно

Скоро доступно

Питание 24 В DC для управляющего модуля

A

1,0

1,0

1,0

1,0

1,0

Номинальный входной ток 1)










  • с сетевым дросселем

A

33

40

47

63

78
  • без сетевого дросселя

A

39

46

53

72

88

Макс. длина кабеля к тормозному резистору

м

15

15

15

15

15

Подключение к сетевому питанию
U1/L1, V1/L2, W1/L3



Винтовые клеммы для кабеля сечением от 2.5 дo 10 мм2

Винт M6, сечение кабеля, которое может быть подключено к 10 дo 35 мм2

Винт M6, сечение кабеля, которое может быть подключено к 10 дo 35 мм2

Винт M6, сечение кабеля, которое может быть подключено к 10 дo 35 мм2

Винт M6, сечение кабеля, которое может быть подключено к 10 дo 35 мм2

Подключение двигателя
U2, V2, W2



Винтовые клеммы для кабеля сечением от 2.5 дo 10 мм2

Винт M6, сечение кабеля, которое может быть подключено к 10 дo 35 мм2

Винт M6, сечение кабеля, которое может быть подключено к 10 дo 35 мм2

Винт M6, сечение кабеля, которое может быть подключено к 10 дo 35 мм2

Винт M6, сечение кабеля, которое может быть подключено к 10 дo 35 мм2

Подключение сети DC для тормозного резистора
DCP/R1, DCN, R2



Винтовые клеммы для кабеля сечением от 2.5 дo 10 мм2

Винт M6, сечение кабеля, которое может быть подключено к 10 дo 35 мм2

Винт M6, сечение кабеля, которое может быть подключено к 10 дo 35 мм2

Винт M6, сечение кабеля, которое может быть подключено к 10 дo 35 мм2

Винт M6, сечение кабеля, которое может быть подключено к 10 дo 35 мм2

PE подключение



На корпусе винтом M5

На корпусе винтом M6

На корпусе винтом M6

На корпусе винтом M6

На корпусе винтом M6

Макс. длина кабеля двигателя2)

м

50 (экран.)

100 (неэкран.)

50 (экран.)

100 (неэкран.)

50 (экран.)

100 (неэкран.)

50 (экран.)

100 (неэкран.)

50 (экран.)

100 (неэкран.)

Класс защиты



IP20

IP20

IP20

IP20

IP20

Ширина

мм (дюйм)

189

275

275

275

275

Высота










  • PM240 без интегрированного фильтра

мм (дюйм)

334

419

419

419

499
  • PM240 с интегрированным фильтром

мм (дюйм)

334

512

512

512

635

Глубина










  • PM240 без блока управления

мм (дюйм)

185

204

204

204

204
  • PM240 с блоком управления

мм (дюйм)

250

260

260

260

260

Размер



FSC

FSD

FSD

FSD

FSE

Вес, прибл.










  • PM240 без интегрированного фильтра

кг

7,0

15,9

15,9

15,9

19,8
  • PM240 с интегрированным фильтром

кг

7,0

19,3

19,3

19,3

27,1

1) Входной ток зависит от нагрузки на двигатель и входного полного сопротивления сети. Входные токи применяются к нагрузке, представляющей номинальную мощность (на базе Irated) для входного полного сопротивления сети, относящегося к uk = 1%.

2) Макс. длина кабеля двигателя 25 м (экранированного) для силовых модулей PM240 с интегрированным сетевым фильтром для соблюдения предельных значений EN 61800-3 категория C2.



Питающее напряжение

Силовые модули PM240

3 AC 380 В дo 480 В

6SL3224‑0BE33‑7UA0

6SL3224‑0BE33‑7AA0

6SL3224‑0BE34‑5UA0

6SL3224‑0BE34‑5AA0

6SL3224‑0BE35‑5UA0

6SL3224‑0BE35‑5AA0

6SL3224‑0BE37‑5UA0

6SL3224‑0BE37‑5AA0

Номинальный выходной ток In

A

90

110

145

178

Ток базовой нагрузки IH

A

80

95

115

155

Макс. выходной ток Imax

A

150

180

220

290

Ном. мощность на базе Irated

кВт

45

55

75

90

Ном. мощность на базе IH

кВт

37

45

55

75

Ном. импульсная частота

кГц

4

4

4

4

КПД η



0,95

0,95

0,95

0,95

Потери мощности

кВт

Скоро доступно

Скоро доступно

Скоро доступно

Скоро доступно

Требования к охлаждающему воздуху

м 3 /s

0,039

0,094

0,094

0,117

Уровень звука

дБ(A)

Скоро доступно

Скоро доступно

Скоро доступно

Скоро доступно

Питание 24 В DC для блока управления

A

1,0

1,0

1,0

1,0

Номинальный входной ток 1)








  • c сетевым дросселем

A

94

115

151

186
  • без сетевого дросселя

A

105

129

168

204

Макс. длина кабеля к тормозному резистору

м

15

15

15

15

Подключение к сетевому питанию
U1/L1, V1/L2, W1/L3



Винт M6, сечение кабеля, которое может быть подключено к 10 дo 35 мм2

Винт M8, макс. сечение кабеля, которое может быть подключено к 1 x 120 мм2 или 2 x 50 мм2

Винт M8, макс. сечение кабеля, которое может быть подключено к 1 x 120 мм2 или 2 x 50 мм2

Винт M8, макс. сечение кабеля, которое может быть подключено к 1 x 120 мм2 или 2 x 50 мм2

Подключение двигателя
U2, V2, W2



Винт M6, сечение кабеля, которое может быть подключено к 10 дo 35 мм2

Винт M8, макс. сечение кабеля, которое может быть подключено к 1 x 120 мм2 или 2 x 50 мм2

Винт M8, макс. сечение кабеля, которое может быть подключено к 1 x 120 мм2 или 2 x 50 мм2

Винт M8, макс. сечение кабеля, которое может быть подключено к 1 x 120 мм2 или 2 x 50 мм2

Подключение сети DC для тормозного резистора
DCP/R1, DCN, R2



Винт M6, сечение кабеля, которое может быть подключено к 10 дo 35 мм2

Винт M8, макс. сечение кабеля, которое может быть подключено к 1 x 120 мм2 или 2 x 50 мм2

Винт M8, макс. сечение кабеля, которое может быть подключено к 1 x 120 мм2 или 2 x 50 мм2

Винт M8, макс. сечение кабеля, которое может быть подключено к 1 x 120 мм2 или 2 x 50 мм2

PE подключение



На корпусе винтом M6

На корпусе винтом M8

На корпусе винтом M8

На корпусе винтом M8

Макс. длина кабеля двигателя2)

м

50 (экран.)

100 (неэкран.)

50 (экран.)

100 (неэкран.)

50 (экран.)

100 (неэкран.)

50 (экран.)

100 (неэкран.)

Класс защиты



IP20

IP20

IP20

IP20

Ширина

мм (дюйм)

275

350

350

350

Высота








  • PM240 без интегрированного фильтра

мм (дюйм)

499

634

634

634
  • PM240 с интегрированным фильтром

мм (дюйм)

635

934

934

934

Глубина








  • PM240 без управляющего модуля

мм (дюйм)

204

316

316

316
  • PM240 с управляющим модулем

мм (дюйм)

260

372

372

372

Размер



FSE

FSF

FSF

FSF

Вес, прибл.








  • PM240 без интегрированного фильтра

кг

19,8

50,7

50,7

50,7
  • PM240 с интегрированным фильтром

кг

27,1

66,7

66,7

66,7

1) Входной ток зависит от нагрузки на двигатель и входного полного сопротивления сети. Входные токи применяются к нагрузке, представляющей номинальную мощность (на базе Irated) для входного полного сопротивления сети, относящегося к uk = 1%.

2) Макс. длина кабеля двигателя 25 м (экранированного) для силовых модулей PM240 с интегрированным сетевым фильтром для соблюдения предельных значений EN 61800-3 категория C2.

Характеристика

Чертеж

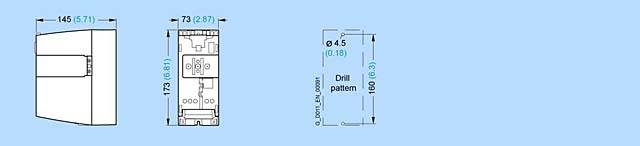

Силовой модуль PM240 размер корпуса FSA

Фиксация 2-мя болтами M4, 2-мя гайками M4, 2-мя шайбами M4

Крутящий момент затяжки: 2.5 Нм (22.1 фунт-сила-дюйм)

Требуемый зазор для вентиляции сверху и снизу: 100 мм (3.94 дюйма)

Требуемый зазор для вентиляции по сторонам: 30 мм (1,18 дюйма)

Если подключен управляющий модуль,глубина крепления возрастает до 65 мм (2.56 дюйма) и общая гдубина до 14 мм (0.55 дюйма).

Все размеры указаны в мм (значения в скобках даны в дюймах).

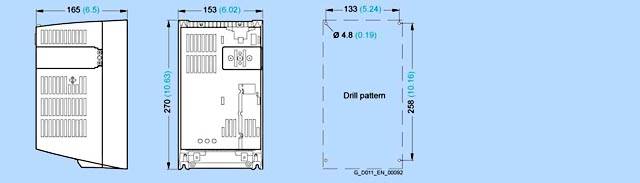

Силовой модуль PM240 размер корпуса FSB

Фиксация 4-мя болтами M4, 4-мя гайками M4, 4-мя шайбами M4

Крутящий момент затяжки: 2.5 Нм (22.1 фунт-сила-дюйм)

Требуемый зазор для вентиляции сверху и снизу: 100 мм (3,94 дюйма)

Требуемый зазор для вентиляции по сторонам: 40 мм (1,57 дюйма)

Если подключен управляющий модуль, глубина крепления возрастает до 65 мм(2.56 дюйма).

Все размеры указаны в мм (значения в скобках даны в дюймах).

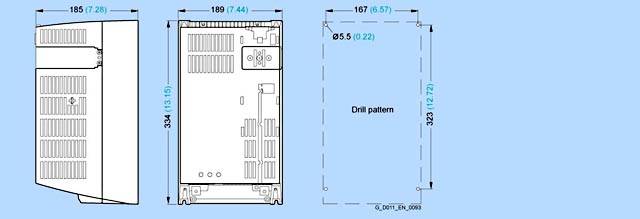

Силовой модуль PM240 размер корпуса FSC

Фиксация 4-мя болтами M5, 4-мя гайками M5, 4-мя шайбами M5

Крутящий момент затяжки: 2.5 Нм (22.1 фунт-сила-дюйм)

Требуемый зазор для вентиляции сверху и снизу: 100 мм (3,94 дюйма)

Требуемый зазор для вентиляции по сторонам: 50 мм (1,97 дюйма)

Если подключен управляющий модуль, глубина крепления возрастает до 65 мм(2.56 дюйма).

Все размеры указаны в мм (значения в скобках даны в дюймах).

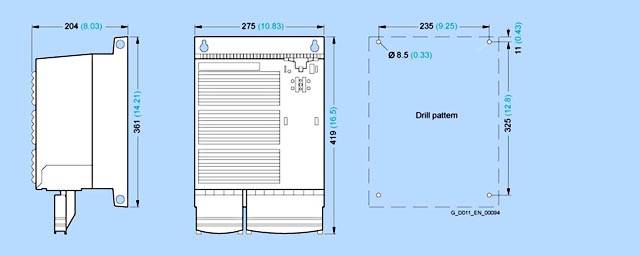

Силовой модуль PM240 размер корпуса FSD без сетевого фильтра



Силовой модуль PM240 размер корпуса FSD со встроенным сетевым фильтром класса A

Фиксация 4-мя болтами M6, 4-мя гайками M6, 4-мя шайбами M6

Крутящий момент затяжки: 6 Нм (53 фунт-сила-дюйм)

Требуемый зазор для вентиляции сверху и снизу: 300 мм (11,81 дюйма)

Требуемый зазор для вентиляции спереди: 28 мм (1,1 дюйма)

Если подключен управляющий модуль, глубина крепления возрастает до 56 мм(2,2 дюйма).

Все размеры указаны в мм (значения в скобках даны в дюймах).

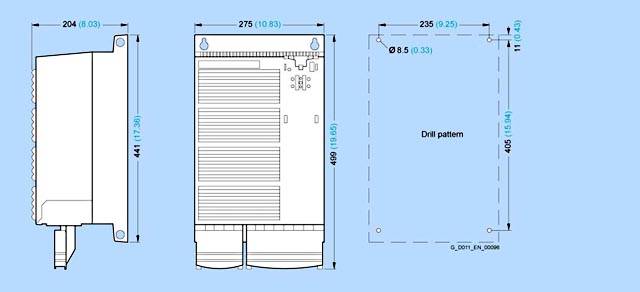

Силовой модуль PM240 размер корпуса FSE без сетевого фильтра

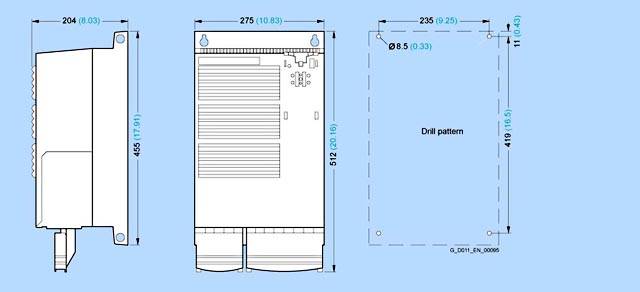

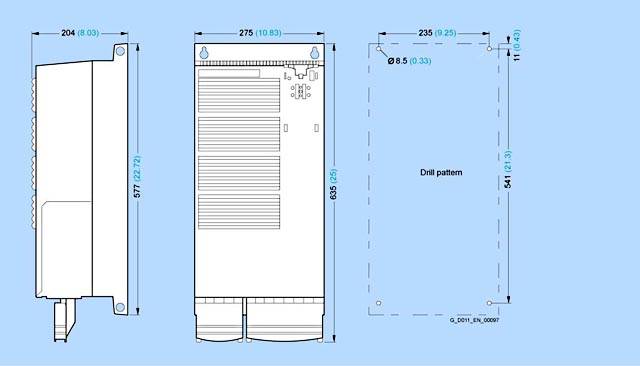

Силовой модуль PM240 размер корпуса FSE со встроенным сетевым фильтром класса A

Фиксация 4-мя болтами M6, 4-мя гайками M6, 4-мя шайбами M6

Крутящий момент затяжки: 6 Нм (53 фунт-сила-дюйм)

Требуемый зазор для вентиляции сверху и снизу: 300 мм (11,81 дюйма)

Требуемый зазор для вентиляции спереди: 28 мм (1,1 дюйма)

Если подключен управляющий модуль, глубина крепления возрастает до 56 мм(2,2 дюйма).

Все размеры указаны в мм (значения в скобках даны в дюймах).

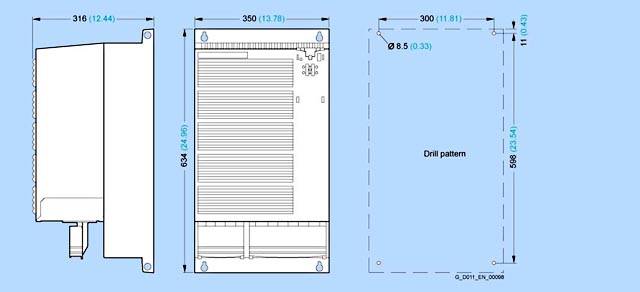

Силовой модуль PM240 размер корпуса FSF без сетевого фильтра

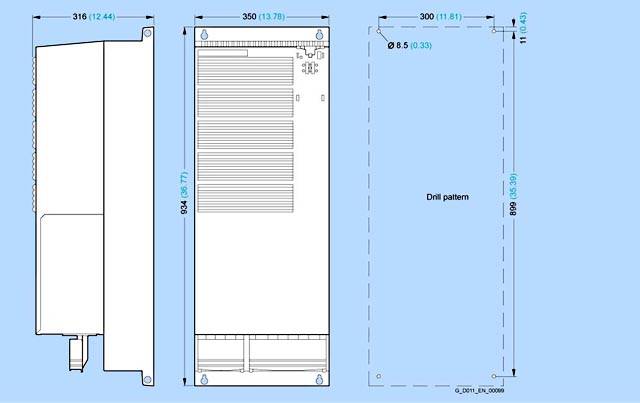

Силовой модуль PM240 размер корпуса FSF со встроенным сетевым фильтром класса A

Фиксация 4-мя болтами M8, 4-мя гайками M8, 4-мя шайбами M8

Крутящий момент затяжки: 13 Нм (115 фунт-сила-дюйм)

Требуемый зазор для вентиляции сверху и снизу: 350 мм (13,78 дюйма)

Требуемый зазор для вентиляции спереди: 28 мм (1,1 дюйма)

Если подключен управляющий модуль, глубина крепления возрастает до 56 мм(2,2 дюйма).

Все размеры указаны в мм (значения в скобках даны в дюймах).

Заказные данные

Заказной №ОписаниеВес (кг)ДоставкаМин. зак. (шт)
6SL3224-0BE13-7UA0SINAMICS G120 POWER MODULE PM240 WITHOUT FILTER WITH BULT IN BRAKING CHOPPER 3AC380-480V +10/-10% 47-63HZ OUTPUT HIGH OVERLOAD: 0,37KW FOR 200% 3S,150% 57S,100% 240S AMBIENT TEMP -10 TO +50 DEG C 173 X 73 X 145 (HXWXD), FSA PROTECTION IP20 WITHOUT CONTROL1.23 - 5 недель (A)1
6SL3224-0BE15-5UA0SINAMICS G120 POWER MODULE PM240 WITHOUT FILTER WITH BULT IN BRAKING CHOPPER 3AC380-480V +10/-10% 47-63HZ OUTPUT HIGH OVERLOAD: 0,55KW FOR 200% 3S,150% 57S,100% 240S AMBIENT TEMP -10 TO +50 DEG C 173 X 73 X 145 (HXWXD), FSA PROTECTION IP20 WITHOUT CONTROL1.23 - 5 недель (A)1
6SL3224-0BE17-5UA0SINAMICS G120 POWER MODULE PM240 WITHOUT FILTER WITH BULT IN BRAKING CHOPPER 3AC380-480V +10/-10% 47-63HZ OUTPUT HIGH OVERLOAD: 0,75KW FOR 200% 3S,150% 57S,100% 240S AMBIENT TEMP -10 TO +50 DEG C 173 X 73 X 145 (HXWXD), FSA PROTECTION IP20 WITHOUT CONTROL1.23 - 5 недель (A)1
6SL3224-0BE21-1UA0SINAMICS G120 POWER MODULE PM240 WITHOUT FILTER WITH BULT IN BRAKING CHOPPER 3AC380-480V +10/-10% 47-63HZ OUTPUT HIGH OVERLOAD: 1,1KW FOR 200% 3S,150% 57S,100% 240S AMBIENT TEMP -10 TO +50 DEG C 173 X 73 X 145 (HXWXD), FSA PROTECTION IP20 WITHOUT CONTROL 1.23 - 5 недель (A)1
6SL3224-0BE21-5UA0SINAMICS G120 POWER MODULE PM240 WITHOUT FILTER WITH BULT IN BRAKING CHOPPER 3AC380-480V +10/-10% 47-63HZ OUTPUT HIGH OVERLOAD: 1,5KW FOR 200% 3S,150% 57S,100% 240S AMBIENT TEMP -10 TO +50 DEG C 173 X 73 X 145 (HXWXD), FSA PROTECTION IP20 WITHOUT CONTROL 1.23 - 5 недель (A)1
6SL3224-0BE22-2AA0SINAMICS G120 POWER MODULE PM240 WITH BUILT IN CL. A FILTER WITH BULT IN BRAKING CHOPPER 3AC380-480V +10/-10% 47-63HZ OUTPUT HIGH OVERLOAD: 2,2KW FOR 200% 3S,150% 57S,100% 240S AMBIENT TEMP -10 TO +50 DEG C 270 X 153 X 165 (HXWXD), FSB PROTECTION IP20 WIT4.33 - 5 недель (A)1
6SL3224-0BE22-2UA0SINAMICS G120 POWER MODULE PM240 WITHOUT FILTER WITH BULT IN BRAKING CHOPPER 3AC380-480V +10/-10% 47-63HZ OUTPUT HIGH OVERLOAD: 2,2KW FOR 200% 3S,150% 57S,100% 240S AMBIENT TEMP -10 TO +50 DEG C 270 X 153 X 165 (HXWXD), FSB PROTECTION IP20 WITHOUT CONTROL4.33 - 5 недель (A)1
6SL3224-0BE23-0AA0SINAMICS G120 POWER MODULE PM240 WITH BUILT IN CL. A FILTER WITH BULT IN BRAKING CHOPPER 3AC380-480V +10/-10% 47-63HZ OUTPUT HIGH OVERLOAD: 3,0KW FOR 200% 3S,150% 57S,100% 240S AMBIENT TEMP -10 TO +50 DEG C 270 X 153 X 165 (HXWXD), FSB PROTECTION IP20 WIT4.33 - 5 недель (A)1
6SL3224-0BE23-0UA0SINAMICS G120 POWER MODULE PM240 WITHOUT FILTER WITH BULT IN BRAKING CHOPPER 3AC380-480V +10/-10% 47-63HZ OUTPUT HIGH OVERLOAD: 3,0KW FOR 200% 3S,150% 57S,100% 240S AMBIENT TEMP -10 TO +50 DEG C 270 X 153 X 165 (HXWXD), FSB PROTECTION IP20 WITHOUT CONTROL4.33 - 5 недель (A)1
6SL3224-0BE24-0AA0SINAMICS G120 POWER MODULE PM240 WITH BUILT IN CL. A FILTER WITH BULT IN BRAKING CHOPPER 3AC380-480V +10/-10% 47-63HZ OUTPUT HIGH OVERLOAD: 4,0KW FOR 200% 3S,150% 57S,100% 240S AMBIENT TEMP -10 TO +50 DEG C 270 X 153 X 165 (HXWXD), FSB PROTECTION IP20 WIT4.33 - 5 недель (A)1
6SL3224-0BE24-0UA0SINAMICS G120 POWER MODULE PM240 WITHOUT FILTER WITH BULT IN BRAKING CHOPPER 3AC380-480V +10/-10% 47-63HZ OUTPUT HIGH OVERLOAD: 4,0KW FOR 200% 3S,150% 57S,100% 240S AMBIENT TEMP -10 TO +50 DEG C 270 X 153 X 165 (HXWXD), FSB PROTECTION IP20 WITHOUT CONTROL4.33 - 5 недель (A)1
6SL3224-0BE25-5AA0SINAMICS G120 POWER MODULE PM240 WITH BUILT IN CL. A FILTER WITH BULT IN BRAKING CHOPPER 3AC380-480V +10/-10% 47-63HZ OUTPUT HIGH OVERLOAD: 5,5KW FOR 200% 3S,150% 57S,100% 240S AMBIENT TEMP -10 TO +50 DEG C OUTPUT LIGHT OVERLOAD: 7,5KW FOR 150% 3S,110% 576.53 - 5 недель (A)1
6SL3224-0BE25-5UA0SINAMICS G120 POWER MODULE PM240 WITHOUT FILTER WITH BULT IN BRAKING CHOPPER 3AC380-480V +10/-10% 47-63HZ OUTPUT HIGH OVERLOAD: 5,5KW FOR 200% 3S,150% 57S,100% 240S AMBIENT TEMP -10 TO +50 DEG C OUTPUT LIGHT OVERLOAD: 7,5KW FOR 150% 3S,110% 57S,100% 240S 6.53 - 5 недель (A)1
6SL3224-0BE27-5AA0SINAMICS G120 POWER MODULE PM240 WITH BUILT IN CL. A FILTER WITH BULT IN BRAKING CHOPPER 3AC380-480V +10/-10% 47-63HZ OUTPUT HIGH OVERLOAD: 7,5KW FOR 200% 3S,150% 57S,100% 240S AMBIENT TEMP -10 TO +50 DEG C OUTPUT LIGHT OVERLOAD: 11KW FOR 150% 3S,110% 57S6.53 - 5 недель (A)1
6SL3224-0BE27-5UA0SINAMICS G120 POWER MODULE PM240 WITHOUT FILTER WITH BULT IN BRAKING CHOPPER 3AC380-480V +10/-10% 47-63HZ OUTPUT HIGH OVERLOAD: 7,5KW FOR 200% 3S,150% 57S,100% 240S AMBIENT TEMP -10 TO +50 DEG C OUTPUT LIGHT OVERLOAD: 11KW FOR 150% 3S,110% 57S,100% 240S A6.53 - 5 недель (A)1
6SL3224-0BE31-1AA0SINAMICS G120 POWER MODULE PM240 WITH BUILT IN CL. A FILTER WITH BULT IN BRAKING CHOPPER 3AC380-480V +10/-10% 47-63HZ OUTPUT HIGH OVERLOAD: 11KW FOR 200% 3S,150% 57S,100% 240S AMBIENT TEMP -10 TO +50 DEG C OUTPUT LIGHT OVERLOAD: 15KW FOR 150% 3S,110% 57S,6.53 - 5 недель (A)1
6SL3224-0BE31-1UA0SINAMICS G120 POWER MODULE PM240 WITHOUT FILTER WITH BULT IN BRAKING CHOPPER 3AC380-480V +10/-10% 47-63HZ OUTPUT HIGH OVERLOAD: 11KW FOR 200% 3S,150% 57S,100% 240S AMBIENT TEMP -10 TO +50 DEG C OUTPUT LIGHT OVERLOAD: 15KW FOR 150% 3S,110% 57S,100% 240S AM6.53 - 5 недель (A)1
6SL3224-0BE31-5AA0SINAMICS G120 POWER MODULE PM240 WITH BUILT IN CL. A FILTER WITH BULT IN BRAKING CHOPPER 3AC380-480V +10/-10% 47-63HZ OUTPUT HIGH OVERLOAD: 15KW FOR 200% 3S,150% 57S,100% 240S AMBIENT TEMP -10 TO +50 DEG C OUTPUT LIGHT OVERLOAD: 18,5KW FOR 150% 3S,110% 5719.33 - 5 недель (A)1
6SL3224-0BE31-5UA0SINAMICS G120 POWER MODULE PM240 WITHOUT FILTER WITH BULT IN BRAKING CHOPPER 3AC380-480V +10/-10% 47-63HZ OUTPUT HIGH OVERLOAD: 15KW FOR 200% 3S,150% 57S,100% 240S AMBIENT TEMP -10 TO +50 DEG C OUTPUT LIGHT OVERLOAD: 18,5KW FOR 150% 3S,110% 57S,100% 240S 15.93 - 5 недель (A)1
6SL3224-0BE31-8AA0SINAMICS G120 POWER MODULE PM240 WITH BUILT IN CL. A FILTER WITH BULT IN BRAKING CHOPPER 3AC380-480V +10/-10% 47-63HZ OUTPUT HIGH OVERLOAD: 18,5KW FOR 200% 3S,150% 57S,100% 240S AMBIENT TEMP -10 TO +50 DEG C OUTPUT LIGHT OVERLOAD: 22KW FOR 150% 3S,110% 5719.33 - 5 недель (A)1
6SL3224-0BE31-8UA0SINAMICS G120 POWER MODULE PM240 WITHOUT FILTER WITH BULT IN BRAKING CHOPPER 3AC380-480V +10/-10% 47-63HZ OUTPUT HIGH OVERLOAD: 18,5KW FOR 200% 3S,150% 57S,100% 240S AMBIENT TEMP -10 TO +50 DEG C OUTPUT LIGHT OVERLOAD: 22KW FOR 150% 3S,110% 57S,100% 240S 15.93 - 5 недель (A)1
6SL3224-0BE32-2AA0SINAMICS G120 POWER MODULE PM240 WITH BUILT IN CL. A FILTER WITH BULT IN BRAKING CHOPPER 3AC380-480V +10/-10% 47-63HZ OUTPUT HIGH OVERLOAD: 22KW FOR 200% 3S,150% 57S,100% 240S AMBIENT TEMP -10 TO +50 DEG C OUTPUT LIGHT OVERLOAD: 30KW FOR 150% 3S,110% 57S,19.33 - 5 недель (A)1
6SL3224-0BE32-2UA0SINAMICS G120 POWER MODULE PM240 WITHOUT FILTER WITH BULT IN BRAKING CHOPPER 3AC380-480V +10/-10% 47-63HZ OUTPUT HIGH OVERLOAD: 22KW FOR 200% 3S,150% 57S,100% 240S AMBIENT TEMP -10 TO +50 DEG C OUTPUT LIGHT OVERLOAD: 30KW FOR 150% 3S,110% 57S,100% 240S AM15.93 - 5 недель (A)1
6SL3224-0BE33-0AA0SINAMICS G120 POWER MODULE PM240 WITH BUILT IN CL. A FILTER WITH BULT IN BRAKING CHOPPER 3AC380-480V +10/-10% 47-63HZ OUTPUT HIGH OVERLOAD: 30KW FOR 200% 3S,150% 57S,100% 240S AMBIENT TEMP -10 TO +50 DEG C OUTPUT LIGHT OVERLOAD: 37KW FOR 150% 3S,110% 57S,27.13 - 5 недель (A)1
6SL3224-0BE33-0UA0SINAMICS G120 POWER MODULE PM240 WITHOUT FILTER WITH BULT IN BRAKING CHOPPER 3AC380-480V +10/-10% 47-63HZ OUTPUT HIGH OVERLOAD: 30KW FOR 200% 3S,150% 57S,100% 240S AMBIENT TEMP -10 TO +50 DEG C OUTPUT LIGHT OVERLOAD: 37KW FOR 150% 3S,110% 57S,100% 240S AM19.83 - 5 недель (A)1
6SL3224-0BE33-7AA0SINAMICS G120 POWER MODULE PM240 WITH BUILT IN CL. A FILTER WITH BULT IN BRAKING CHOPPER 3AC380-480V +10/-10% 47-63HZ OUTPUT HIGH OVERLOAD: 37KW FOR 200% 3S,150% 57S,100% 240S AMBIENT TEMP -10 TO +50 DEG C OUTPUT LIGHT OVERLOAD: 45KW FOR 150% 3S,110% 57S,27.13 - 5 недель (A)1
6SL3224-0BE33-7UA0SINAMICS G120 POWER MODULE PM240 WITHOUT FILTER WITH BULT IN BRAKING CHOPPER 3AC380-480V +10/-10% 47-63HZ OUTPUT HIGH OVERLOAD: 37KW FOR 200% 3S,150% 57S,100% 240S AMBIENT TEMP -10 TO +50 DEG C OUTPUT LIGHT OVERLOAD: 45KW FOR 150% 3S,110% 57S,100% 240S AM19.83 - 5 недель (A)1
6SL3224-0BE34-5AA0SINAMICS G120 POWER MODULE PM240 WITH BUILT IN CL. A FILTER WITH BULT IN BRAKING CHOPPER 3AC380-480V +10/-10% 47-63HZ OUTPUT HIGH OVERLOAD: 45KW FOR 200% 3S,150% 57S,100% 240S AMBIENT TEMP -10 TO +50 DEG C OUTPUT LIGHT OVERLOAD: 55KW FOR 150% 3S,110% 57S,66.73 - 5 недель (A)1
6SL3224-0BE34-5UA0SINAMICS G120 POWER MODULE PM240 WITHOUT FILTER WITH BULT IN BRAKING CHOPPER 3AC380-480V +10/-10% 47-63HZ OUTPUT HIGH OVERLOAD: 45KW FOR 200% 3S,150% 57S,100% 240S AMBIENT TEMP -10 TO +50 DEG C OUTPUT LIGHT OVERLOAD: 55KW FOR 150% 3S,110% 57S,100% 240S AM50.73 - 5 недель (A)1
6SL3224-0BE35-5AA0SINAMICS G120 POWER MODULE PM240 WITH BUILT IN CL. A FILTER WITH BULT IN BRAKING CHOPPER 3AC380-480V +10/-10% 47-63HZ OUTPUT HIGH OVERLOAD: 55KW FOR 200% 3S,150% 57S,100% 240S AMBIENT TEMP -10 TO +50 DEG C OUTPUT LIGHT OVERLOAD: 75KW FOR 150% 3S,110% 57S,66.73 - 5 недель (A)1
6SL3224-0BE35-5UA0SINAMICS G120 POWER MODULE PM240 WITHOUT FILTER WITH BULT IN BRAKING CHOPPER 3AC380-480V +10/-10% 47-63HZ OUTPUT HIGH OVERLOAD: 55KW FOR 200% 3S,150% 57S,100% 240S AMBIENT TEMP -10 TO +50 DEG C OUTPUT LIGHT OVERLOAD: 75KW FOR 150% 3S,110% 57S,100% 240S AM50.73 - 5 недель (A)1
6SL3224-0BE37-5AA0SINAMICS G120 POWER MODULE PM240 WITH BUILT IN CL. A FILTER WITH BULT IN BRAKING CHOPPER 3AC380-480V +10/-10% 47-63HZ OUTPUT HIGH OVERLOAD: 75KW FOR 200% 3S,150% 57S,100% 240S AMBIENT TEMP -10 TO +50 DEG C OUTPUT LIGHT OVERLOAD: 90KW FOR 150% 3S,110% 57S,66.73 - 5 недель (A)1
6SL3224-0BE37-5UA0SINAMICS G120 POWER MODULE PM240 WITHOUT FILTER WITH BULT IN BRAKING CHOPPER 3AC380-480V +10/-10% 47-63HZ OUTPUT HIGH OVERLOAD: 75KW FOR 200% 3S,150% 57S,100% 240S AMBIENT TEMP -10 TO +50 DEG C OUTPUT LIGHT OVERLOAD: 90KW FOR 150% 3S,110% 57S,100% 240S AM50.73 - 5 недель (A)1
